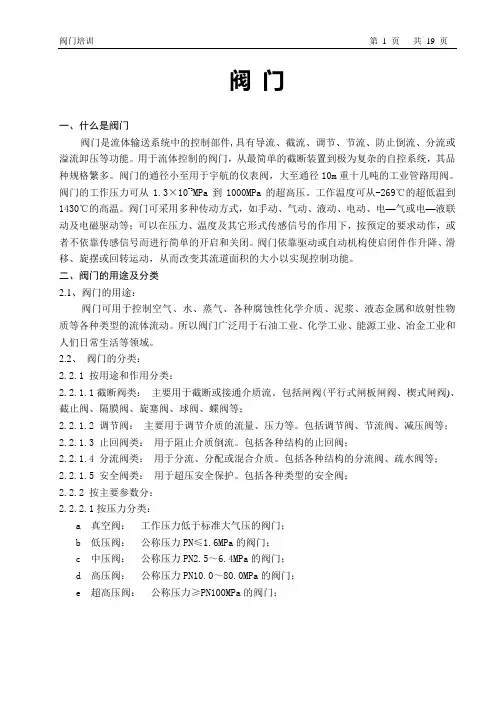

阀门一、什么是阀门阀门是流体输送系统中的控制部件,具有导流、截流、调节、节流、防止倒流、分流或溢流卸压等功能。
用于流体控制的阀门,从最简单的截断装置到极为复杂的自控系统,其品种规格繁多。
阀门的通径小至用于宇航的仪表阀,大至通径10m重十几吨的工业管路用阀。
阀门的工作压力可从1.3×10-3MPa到1000MPa的超高压。
工作温度可从-269℃的超低温到1430℃的高温。
阀门可采用多种传动方式,如手动、气动、液动、电动、电—气或电—液联动及电磁驱动等;可以在压力、温度及其它形式传感信号的作用下,按预定的要求动作,或者不依靠传感信号而进行简单的开启和关闭。
阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动,从而改变其流道面积的大小以实现控制功能。
二、阀门的用途及分类2.1、阀门的用途:阀门可用于控制空气、水、蒸气、各种腐蚀性化学介质、泥浆、液态金属和放射性物质等各种类型的流体流动。
所以阀门广泛用于石油工业、化学工业、能源工业、冶金工业和人们日常生活等领域。
2.2、阀门的分类:2.2.1 按用途和作用分类:2.2.1.1截断阀类:主要用于截断或接通介质流。
包括闸阀(平行式闸板闸阀、楔式闸阀)、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等;2.2.1.2 调节阀:主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等;2.2.1.3 止回阀类:用于阻止介质倒流。
包括各种结构的止回阀;2.2.1.4 分流阀类:用于分流、分配或混合介质。
包括各种结构的分流阀、疏水阀等;2.2.1.5 安全阀类:用于超压安全保护。
包括各种类型的安全阀;2.2.2 按主要参数分:2.2.2.1按压力分类:a 真空阀:工作压力低于标准大气压的阀门;b 低压阀:公称压力PN≤1.6MPa的阀门;c 中压阀:公称压力PN2.5~6.4MPa的阀门;d 高压阀:公称压力PN10.0~80.0MPa的阀门;e 超高压阀:公称压力≥PN100MPa的阀门;2.2.2.2 按介质工作温度分类:a 高温阀: t >450℃的阀门;b 中温阀: 120℃≤t ≤450℃的阀门;c 常温阀: -40℃≤t ≤120℃的阀门;d 低温阀: -100℃≤t ≤-40℃的阀门;e 超低温阀: t <-100℃的阀门; 2.2.2.3 按阀体材料分类:a 非金属材料阀门: 如陶瓷阀门、玻璃钢阀门、塑料阀门;b 金属材料阀门: 如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、低合金阀门、高合金阀门;c 金属阀体衬里阀门: 如衬铅阀门、衬塑料阀门、衬搪瓷阀门、衬特殊的高抗腐蚀金属阀门(如FMC 的HH 级阀门);2.2.3 通用分类法:这种分类法既按原理、作用又按结构划分,是目前国内、国际最常用的分类方法。
【井口装置及采油树】井口装置及采油树设备是油气开采的重要设备,由套管头、油管头、采油(气)树三部分组成,用来连接套管柱、油管柱,并密封各层套管之间及与油管之间的环形空间,并可控制生产井口的压力和调节油(气)井口流量,也可用于酸化压裂、注水、测试等特殊作业。
产品技术规范设计符合API SPEC6A规范的要求额定工作压力:2000-20000PSI额定温度级别:K、L、P、R、S、T、U、V产品材料级别:AA、BB、CC、DD、EE、FF产品规范级别:PSL1-PSL4性能要求级别:PR1、PR2适用介质:石油、天然气、泥浆等【井口装置及采油树】-->【套管头】套管头、套管四通的套管悬挂器坐孔直座结构,坐挂台肩45度锥面,具有较好的承重能力。
·根据需要可将套管头设计成整体式结构或分体式结构·套管头与表层管的连接方式可为:焊接式、螺纹式、卡瓦式·配用套管悬挂器结构型式:卡瓦式、螺纹式(芯轴式)·侧出口的连接方苣有:螺纹式、栽丝法兰式、法兰式·套管头、套管四通的底部设有套管二次密封机构和密封测试口底部卡瓦式联接底部螺纹式联接底部焊接联接【井口装置及采油树】-->【油管头】油管头的油管悬挂器挂孔为直座式结构。
坐挂台肩为45度锥面,具有较好的承截能力。
·侧出口为栽丝法兰式,并设有VR螺纹,以便于换阀作业·底部法兰设有生产套管的二次密封机构和密封测试口·油管头及油管头异径接头可进行电缆直接穿越或电缆穿越器整体穿越,并可设控制管线接口·油管头可根据需要设置背压螺纹带电缆穿越和控制管线的普通型油管头油管头【井口装置及采油树】-->【采油树】采油树是油(气)井生产作业中控制井口压力和调节油(气)井流量的重要装置·可根据需要设计成普通型或整体式结构·可配备气(液)动安全阀·可为单翼式或双翼结构型式·根据需要,配用节流阀可选固定式或可调式两种结构整体式采油树分体式采油树【井口装置及采油树】-->【注水井口】主要技术规范·额定工作压力:2000-5000PSI·公称通径:2 9/16"·额定温度级别:L.U(-46度~+121度)·产品材料级别:AA~EE·总体连接方式:法兰、卡箍·配用阀门类型:平板闸阀、楔式闸阀【井口装置及采油树】-->【热采井口】该井口装置是稠油开采的必备专用装置,适用于蒸汽吞吐,蒸汽驱作、热水循环开采烷基和环烷混合基原油的作业,也适用于一般采油作业。
附件二井口装置和采油树型式试验项目、方法及要求一、概述井口装置和采油树按不同的用途基本上可分为:采油井口装置,采气井口装置,压裂、酸化井口装置,热采井口装置,其它井口装置。
井口装置和采油树主要由闸阀、节流阀、三通、四通、旋塞阀紧急切断阀等压力元件组装而成。
依据TSG D7002-2006《压力管道元件型式试验规则》的规定制订本方案,执行标准是:1)S Y/T 5127-2002 《井口装置和采油树规范》2)S Y/T 5328-1996《热采井口装置》二、典型产品及试验项目必须进行型式试验的井口装置和采油树典型的产品是井口装置和采油树用闸阀、旋塞阀、止回阀、节流阀、紧急切断阀、采油树、采气树、井口装置(油管头、套管头)、热采井口装置。
其型式试验项目见表1所示。
三、样品(试件)的抽样规则用于型式试验的井口装置和采油树样品每一检验与试验项目应在相同的样品(试件)上进行(型式试验机构已确认制造单位的检验与试验合格的项目除外),在覆盖范围内随机抽取任一相同规格的样品2件进行型式试验。
一般情况下,样品(试件)的抽样基数应不少于5件。
额定压力≥69.0MPa的组合装置的抽样基数应不少于3件。
当试验样品(试件)不合格需要复验抽样时,应当加倍抽取复验样品(试件)。
四、井口装置和采油树型式试验的覆盖范围若企业同时生产PR1级、PR2级产品,则PR2级产品的型式试验可以覆盖PR1级,若企业仅生产PR1级产品,则按PR1级作型式试验。
井口装置和采油树型式试验的覆盖范围见表2。
表2 井口装置和采油树型式试验的覆盖范围五、主要试验项目的试验方法与验收要求井口装置和采油树用闸阀、旋塞阀、止回阀试验的方法与验收要求见表 3,节流阀试验的方法与验收要求见表 4,急切断阀试验的方法与验收要求见表 5,井口装置和采油(气)树试验的方法与验收要求见表 6,井口装置(套管头)的试验方法与验收要求见表7,井口装置(油管头)的试验方法与验收要求见表 8,热采井口装置的试验方法与验收要求见表 9,室温下的气体泄漏准则见表10。

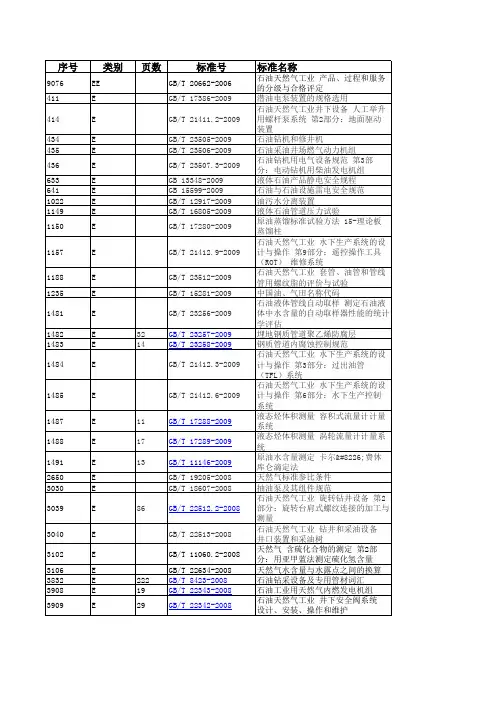

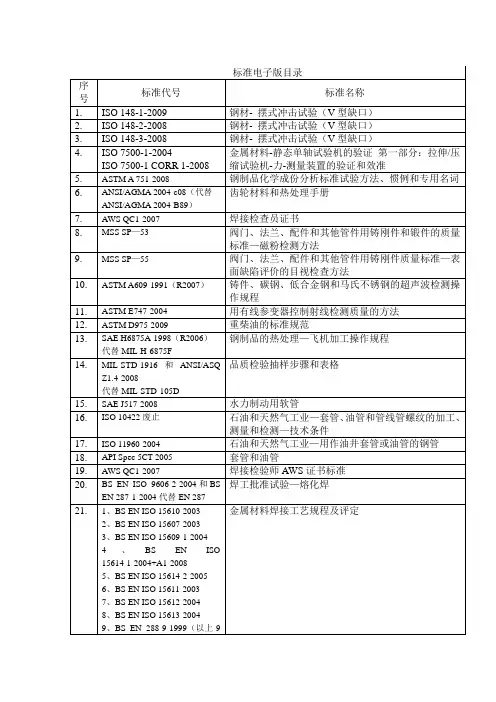

API Spec 1B? 油田三角皮带API Spec 2B 结构钢管API Spec 2C? 海上平台起重机API Spec 2F? 锚链API Spec 2H 海上平台管接头用碳锰钢板API Spec 2MT1 海上结构用提高韧性的轧制碳锰钢板API Spec 2W 通过热机控制工艺(TMCP)生产的海上结构钢板API Spec 2Y 海洋结构调质钢板API Spec 4F 钻井和修井井架和底座API Spec 5B 套管、油管和管线管用螺纹的加工、测量和检验规范API Spec 5CT 套管和油管规范API Spec 5D 钻杆规范API Spec 5L 管线钢管API Spec 5LC CRA 管线用耐腐蚀合金管API Spec 5LCP? 连续管线管API Spec 5LD? 耐腐蚀合金外覆或内衬钢管API Spec 6A 井口装置和采油装置API Spec 6AV1 海上作业用地面和水下安全阀的验证试验API Spec 6D 管道阀门(闸阀、旋塞阀、球阀和止回阀)API Spec 6H? 管端堵头、连接管和活动接头API Spec 7 旋转钻杆构件API Spec 7F 油井用链条和链轮API Spec 7K 钻井设备API Spec 8A 钻井和采油提升设备API Spec 8C 钻井和采油提升(PSL1和PSL2)API Spec 9A 钢丝绳API Spec 10A 油井水泥API Spec 10D 弓形弹簧套管扶正器API Spec 11AX 杆式抽油泵及配件API Spec 11B 抽油杆API Spec 11D 井下钻具--填塞器(夯具)和沙桥卡钻(桥状沙堵)API Spec 11E 抽油机API Spec 11IW 独立井口设备API Spec 11L6 游梁式抽油机的电动原动机API Spec 11N 矿区自动输油计量设备API Spec 11P 油气生产作业使用的组合式往复压缩机API Spec 11V1 气举阀、孔板、回流阀和平衡阀API Spec 12B 螺栓连接储油罐API Spec 12D 油田现场焊接储油罐API Spec 12F 工厂焊接储油罐API Spec 12G DU乙二醇型天然气脱水装置API Spec 12J 油气分离器API Spec 12K 间接式油田加热器API Spec 12L 立式和卧式脱乳器API Spec 12P 玻璃纤维强化塑料储罐API Spec 13A 钻井液材料API Spec 14A 水下安全阀设备规范API Spec 14L 定位心轴和套圈卡盘API Spec 15HR 高压玻璃纤维管线管API Spec 15LE 聚乙烯(PE)管线管API Spec 15LR 低压玻璃纤维管线管API Spec 15LT 聚氯乙烯(PVC)钢管API Spec 16A 钻通设备API Spec 16C 节流和压井规范API Spec 16D 钻井控制设备控制系统API Spec 16R 海洋钻井隔水管接头API Spec 17D 水下井口和采油树设备API Spec 17E 水下生产控制管线API Spec 17F 海底生产控制系统API Spec 17J 粘合的柔性管线API Spec 17K 未粘合的柔性管线API Spec 18B 射孔器评估推荐做法API Standard 600 螺栓式帽状钢制闸阀标准API /IP Spec 1581 航空喷气燃料过滤器/分离器API /IP Spec 1583 含吸收剂类元素的航空燃油过滤器监视器。
井口装置和采油树按不同的用途基本上可分为:采油井口装置,采气井口装置,压裂、酸化井口装置,热采井口装置,其它井口装置。
井口装置和采油树主要由闸阀、节流阀、三通、四通、旋塞阀紧急切断阀等压力元件组装而成。
必须进行型式试验的井口装置和采油树典型的产品是井口装置和采油树用闸阀、旋塞阀、止回阀、节流阀、紧急切断阀、采油树、采气树、井口装置(油管头、套管头)、热采井口装置。
功能:承压本体爆破试验本体静水压(强度)试验压力井口装置和采油树静水压密封试验组装装置的本体气压密封试验标准和要求:API 6A、API16A、API16C;试验压力:1-690MPa;测试精度:0.5%FFS 试验介质:水或无腐蚀性液体控制方式:手动操作PLC自动控制:所有的试验设定和操作都可在自动控制台完成记录方式:机械式圆盘记录仪微型记录打印机PLC自动采集,计算机自动生成压力、时间曲线,实时显示,并将各种数据存储,随时可打印出中英文检验报告组成元件:设备核心部件气体增压泵和高压阀门、管道全部为美国原装进口产品,安全可靠。
使用条件:供电:单相220V,50Hz 驱动气源:0.7MPa压力,气体流量2.0标方/分钟。
水下挖沟犁作业系统通用技术要求1 范围本标准规定了水下挖沟犁作业系统的组成、技术要求、试验方法、检验、标志、包装、运输和贮存。
本标准适用于水下挖沟犁作业系统的制造和检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 4208-2017 外壳防护等级(IP代码)GB/T 10250 船舶电气与电子设备的电磁兼容性GB 11291.1 工业环境机器人安全要求第1部分:机器人GB/T 11605 湿度测量方法GB/T 21412.1 石油天然气工业水下生产系统的设计和操作第1部分:一般要求和推荐做法GB/T 21412.8 石油天然气工业水下生产系统的设计和操作第8部分:水下生产系统的水下机器人(ROV)接口GB/T 32065.2 海洋仪器环境试验方法第2部分:低温试验GB/T 32065.4 海洋仪器环境试验方法第4部分:高温试验GB/T 32065.10 海洋仪器环境试验方法第10部分:盐雾试验GB/T 32065.14 海洋仪器环境试验方法第14部分:振动试验GB/T 32065.15 海洋仪器环境试验方法第15部分:水压试验GB/T 36896.1 轻型有缆遥控水下机器人第1部分:总则DNVGL-ST-0378 Standard for offshore and platform lifting appliancesIMCA-R-005 Guidance on safety procedures for isolation of ROV high voltage equipment(above 1KV)IMCA-R-011 The initial and periodic examination ,testing and certification of ROV launch and recovery systemsIMCA-R-015,IMCA-D-045 Code of practice for the safe use of electricity under water LR CLAME Lloyds register code for lifting appliances in a marine environment中国船级社《钢质海船入级规范》中国船级社《船舶与海上设施起重设备规范(2016)》3 术语和定义3.1水下挖沟犁 Subsea plough利用作业母船提供拖曳动力并进行控制的水下开沟作业的犁式装备。

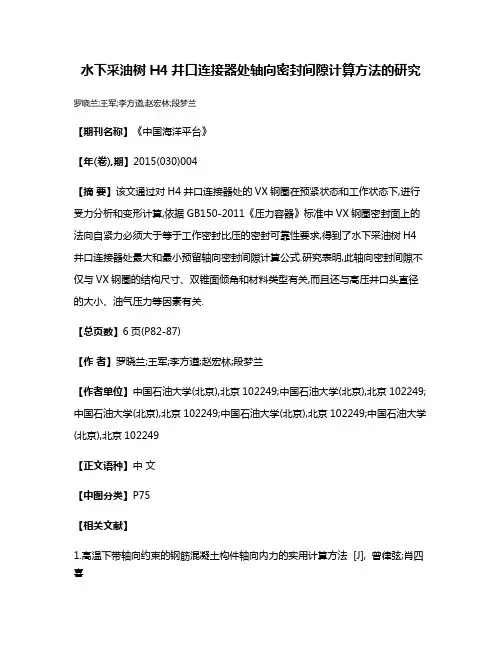

水下采油树H4井口连接器处轴向密封间隙计算方法的研究罗晓兰;王军;李方遒;赵宏林;段梦兰
