LED电平表 可改音频频谱显示

  • 格式：pdf
  • 大小：7.83 MB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

panasonic 数字事调音台 WR-D01 说明书

panasonic 数字事调音台 WR-D01 说明书
数字式凋音台
使用说明书
型号
WR-D01
GA NG
10
NO GR OU P
-
0
+ 0 +
10 10 20 20 30 40
oo oo
10
20 30 40 40
oo
30 30 40
oo
+4 -6 INP UT 0 +4 -6 INP UT 0 +4 EAK SIGN -6 INP AL/P UT 0 +4 EAK SIGN -6 INP AL/P UT 0 +4 DY EAK EQ N SIGN -6 INP AL/P DY UT 0 +4 EAK N EQ NO SIGN -6 TCH INP AL/P DY UT 0 +4 EAK EQ N NO SIGN -6 TCH AU INP AL/P X1 UT 0 +4 DY EAK EQ N NO SIGN TCH -6 AU INP AL/P AU X1 DY UT 0 EAK X2 N EQ NO SIGN SET TCH AU AL/P UP AU X1 0 EAK REV X2 EQ NO MONI SIGN TCH AU TOR 10 AL/P AU X1 EAK OUT X2 REV MONI GR EQ NO SIGN P 1/ TCH AU TB / TOR AL/P 2 AU X1 OSC EAK REV X2 GR EQ SIGN GR P 1/ SUR AU P 3/ AL/P 2 AU X1 MODE 4 EAK 0 REV X2 GR EQ SIGN P 1/ GR 1 10 AU P 3/ AL/P 2 LAU X1 4 EAK 0 R X2 REV GR EQ GR P 1/ 2 10 AU P 3/ AUX 2 LAU X1 4 ACC OUTP REV X2 R GR EQ -PFL UT GR P 1/ AU P 3/ 2 LAU X1 4 AC R X2 GR EQ C-P P 1/ GR 0 AU FL P 3/ 2 LAU X1 ACC 4 R X2 GR 1 10 ON -PFL GR P 1/ 0 AU P 3/ 2 AU LX1 4 ACC X2 2 10 R GR AUX ON -PFL P 1/ GR RETU AU P 3/ 2 ASSI AU LX1 RN 4 ACC X2 R GN GR ON -PFL GR P 1/ 1 P 3/ SET 2 AU LACC 4 UP X2 R GR ON -PFL P 1/ GR P 3/ 2 L2 ACC 4 R GR ON -PFL GR P 1/ P 3/ MAST 2 10 L4 ACC R GR DISP ER ON -PFL GR P 1/ LAY P 3/ 2 10 LMETE 4 ACC R R ON -PFL 1 GR P 3/ L10 ACC 4 R ON -PFL 2 CHAN L10 + ACC R NEL 0 ON -PFL 10 + ACC 0 ON -PFL L10 + CH CO R ON 0 PY 10 L+ ACC R 0 UTILI ON -PFL TY 10 10 + LACC R GANG 0 -PFL 10 10 L+ ACC R 0 ON -PFL 10 10 + ACC 20 0 ON -PFL 10 10 CH ON + ACC 20 1 0 GROU ON -PFL P 10 + 20 2 0 ON 10

YAESU_FT-857D操作手册

YAESU_FT-857D操作手册
第二节 调谐工作频率................................................................................................................................. 18 选择VFO .................................................................................................................................................... 18 选择工作波段 .......................................................................................................................................... 18 调谐工作频率 .......................................................................................................................................... 18 改变频率步进 .......................................................................................................................................... 19
第一节 简要说明........................................................................................................................................... 1 第二节 安全使用........................................................................................................................................... 2 第三节 组装和接线....................................................................................................................................... 3 第四节 接地系统........................................................................................................................................... 6 第五节 天线系统........................................................................................................................................... 6

调音台图解和使用说明分析

调音台图解和使用说明分析

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

音频频谱柱状显示电路设计讲解

音频频谱柱状显示电路设计讲解

4
C2 R2
2 3 GND
U1 A 1
OUT
LM3 58
8
GND
+12 V
二阶有源带通滤波器电路与幅频特性曲线
R1 IN
C1
-1 2 V R3
4
C2 R2
2 3 GND
U1 A 1
OUT
LM3 58
8
Байду номын сангаас
GND
+12 V
f
0
1
2
R1 R2 R1 R2 R3C2
AV
R3 2 R1
f
Q 0 BW
Q=1.5 f0=1.5BW 中心频率f0 Av=1 R3=2R1
纵
坐
归一化AV=1
标
为
归一化
增
AV=0.707
益
归一化0dB 归一化-3dB
AV
fL f0 fH 横坐标为频率轴f
二阶有源带通滤波器电路
R1 IN
C1
-1 2 V R3
4
C2 R2
2 3 GND
U1 A 1
OUT
LM3 58
8
GND
+12 V
二阶有源带通滤波器电路与幅频特性曲线
R1 IN
C1
-1 2 V R3
衰减式音调控制电路
衰减式音调控制电路
均衡器原理
均衡器响应曲线
实用五频段图示均衡器
四、功放
参考文献
通频带BW
滤波器相关公式
C1
R1 IN
-1 2 V R3
4
C2 R2
2 3 GND
8
GND
+12 V

LED音乐频谱

LED音乐频谱

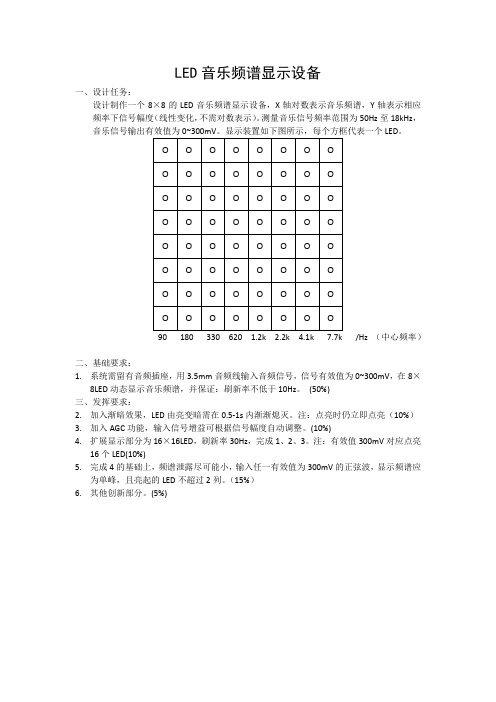

LED音乐频谱显示设备一、设计任务：设计制作一个8×8的LED音乐频谱显示设备，X轴对数表示音乐频谱，Y轴表示相应频率下信号幅度（线性变化，不需对数表示）。
