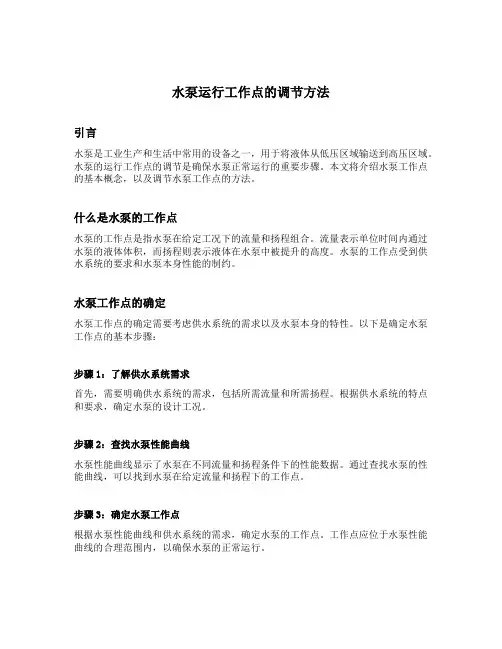

水泵运行工作点的调节方法引言水泵是工业生产和生活中常用的设备之一，用于将液体从低压区域输送到高压区域。
水泵的运行工作点的调节是确保水泵正常运行的重要步骤。
本文将介绍水泵工作点的基本概念，以及调节水泵工作点的方法。
什么是水泵的工作点水泵的工作点是指水泵在给定工况下的流量和扬程组合。
流量表示单位时间内通过水泵的液体体积，而扬程则表示液体在水泵中被提升的高度。
水泵的工作点受到供水系统的要求和水泵本身性能的制约。
水泵工作点的确定水泵工作点的确定需要考虑供水系统的需求以及水泵本身的特性。
以下是确定水泵工作点的基本步骤：步骤1：了解供水系统需求首先，需要明确供水系统的需求，包括所需流量和所需扬程。
根据供水系统的特点和要求，确定水泵的设计工况。
步骤2：查找水泵性能曲线水泵性能曲线显示了水泵在不同流量和扬程条件下的性能数据。
通过查找水泵的性能曲线，可以找到水泵在给定流量和扬程下的工作点。
步骤3：确定水泵工作点根据水泵性能曲线和供水系统的需求，确定水泵的工作点。
工作点应位于水泵性能曲线的合理范围内，以确保水泵的正常运行。
水泵工作点的调节方法1. 调节叶轮直径调节水泵叶轮直径是一种有效的方式来改变水泵的工作点。
增大叶轮直径可以提高水泵的扬程，而减小叶轮直径则可以降低水泵的扬程。
通过调节叶轮直径，可以使水泵的工作点适应不同的工况需求。
2. 改变进口阀门的开度改变进口阀门的开度可以改变流经水泵的流量。
增大进口阀门的开度可以增大流量，而减小进口阀门的开度则可以减小流量。
通过调节进口阀门的开度，可以使水泵的工作点适应流量变化的需求。
3. 并联或串联多台水泵在某些情况下，需要提高水泵的流量或扬程。
可以通过并联或串联多台水泵来实现。
并联多台水泵可以增大流量，而串联多台水泵可以增大扬程。
通过调整水泵的数量和组合方式，可以实现水泵工作点的调节。
4. 调节电机转速水泵的工作点还可以通过调节电机转速来实现。
增加电机转速可以增大水泵的流量和扬程，而减小电机转速则可以降低水泵的流量和扬程。
水泵工况点的确定方法爷爷家有个小果园，为了给果树浇水，他买了个水泵。
有一天，我跟着爷爷一起去摆弄这个水泵。
爷爷说要确定水泵的工况点，这可把我给整懵了。
啥是工况点呀？爷爷嘿嘿一笑，说：“这工况点啊，就像是水泵的最佳工作状态。
咱得找到那个点，才能让水泵好好干活，不浪费力气。
”爷爷先看了看水泵的说明书，嘴里嘟囔着：“这玩意儿可得弄明白喽。
” 然后他带着我来到果园的水池边。
爷爷指着水池说：“这水池的水位就很重要，水位高的时候和水位低的时候，水泵的工作状态可不一样。
” 接着，爷爷把水泵放进水池里，接上水管。
他打开水泵，看着水哗哗地流出来。
爷爷眯着眼睛，观察着水流的大小和压力。
“嘿，这水流有点小啊。
” 爷爷说着，开始调整水泵的阀门。
他一会儿开大一点，一会儿关小一点，就像在调试一个精密的仪器。
我在旁边好奇地看着，心里想：这确定工况点还挺麻烦呢。
爷爷又看了看水管的长度和直径，说：“这水管也有讲究呢。
太长了或者太细了，都会影响水泵的工作。
” 爷爷还跟我讲了他以前用过的那些老水泵，说那时候确定工况点可没这么容易，都是靠经验慢慢摸索。
经过一番折腾，爷爷终于找到了一个比较合适的工况点。
水流畅快地流出来，浇在果树上。
爷爷满意地笑了：“这下好了，果树能喝饱水了。
”通过这次在爷爷家的经历，我算是明白了，确定水泵工况点可不是一件简单的事情。
要考虑水池水位、水管长度和直径等各种因素，还得靠经验慢慢调整。
就像我们做事情一样，得找到那个最合适的点，才能把事情做好。
嘿嘿，这就是我对水泵工况点的一点小体会啦！希望对大家也有点帮助。
第五章叶片泵的运行工况与调节水泵出水池进水池抽水装置示意图工作点：水泵和抽水装置的稳定运行点H(扬程）0Q (流量)水泵特性曲线第节水泵运行工况的确定第一节提供能量出水池进水池Hr H＝H (扬程）工作点= 平衡点=Hr H??水泵特性曲线Q (流量)出水池2P1进水池1h p p 12−V V22−=w Hs ρgg 212+++Hr净扬程水头损失=0≈02SQh w =2SQH H st r +=HrHstQQ ~H r（装置需要扬程曲线）HrHHsQQ ~H rQQ ~H（装置需要扬程曲线）（水泵特性曲线）（1）Graphic solution method (图解法）Duty point （工作点）H (扬程）Hr =H H HrH Q HsQ (流量)（2）Numerical solution method (数解法）2SQ Hs Hr +=Q ~ Hr ：H2=Q ~ H ：QQ 210Qa Q a a H ++QHrH =ⅡⅠⅡⅠTwo pumps in series Two pumps in parallel (两泵串联）（两泵并联）QQQ+=2122DC11QSQSHHCDACstr++=Q1Q22222QSQSHHCDBCstr++=A B两泵并联1）并联点前的管路损失可以忽略时如果并联点前的管路AC、BC很短，局部阻力损失也很小，即并联点前管路的阻力损失占整个管路阻力损失的比重非常小，以至可以忽略不计2211QS Q S H H CD AC st r ++=2222QS Q S H H CD BC st r ++=1）并联点前的管路损失可以忽略时如果并联点前的管路AC、BC很短，局部阻力损失也很小，即并联点前管路的阻力损失占整个管路阻力损失的比重非常小，以至可以忽略不计2=1QS H H CD st r +22QS H H CD st r +=21r r H H =1）并联点前的管路损失可以忽略时Q Q Q =+2121H H ==21r r H HQ ~H r1）并联点前的管路损失可以忽略时+~HH (扬程)Q 1+ Q 2 H 扬程相等Q 2~HQ 1~H 21H H =Hst Q (流量）2）并联点前的管路损失不能忽略时①相同性能的水泵并联且并联点前的管路布置对称（即管路的长短、大小、材质以及管路附件均相同）；（即管路的长短大小材质以及管路附件均相同）；②不同性能的水泵并联且并联点前的管路布置不对称2）并联点前的管路损失不能忽略时①相同性能的水泵并联且并联点前的管路布置对称（即管路的长短大小材质以及管路附件均相同）（即管路的长短、大小、材质以及管路附件均相同）；=Q 流量相等（Q 1Q 2）H =H 扬程相等（12）2211QS Q S H H CD AC st r ++=2222Q S Q S H H CD BC st r ++=扬程相等（H 1=H 2）Q 22)2(Q S S H H CD AC st r ++=2S H AC +)4(Q S H CD st r +=2）并联点前的管路损失不能忽略时相同性能的水泵并联且并联点前的管路布置对称（即管路的长短、大小、材质以及管路附件均相同）；2）并联点前的管路损失不能忽略时②不同性能的水泵并联且并联点前的管路布置不对称流量不相等（Q1≠Q2）扬程不相等（H 1≠H2）不能用等扬程下流量横加2）并联点前的管路损失不能忽略时②不同性能的水泵并联且并联点前的管路布置不对称流量不相等（Q1≠Q2）扬程不相等（H 1≠H2）想象处理：把水泵吸水管的进口A、B看成是泵的进口，把泵的出口延伸到并联点C，也就是将并联点前的管路阻力损失点C也就是将并联点前的管路阻力损失当成泵内的水力损失2）并联点前的管路损失不能忽略时②不同性能的水泵并联且并联点前的管路布置不对称想象处理：把水泵吸水管的进口A、B看成是泵的进口，把泵的出口延伸到并联点C，也就是将并联点前的管路阻力损失当成泵内的水力损失扬程相等（H1=H2）流量可叠加2）并联点前的管路损失不能忽略时②不同性能的水泵并联且并联点前的管路布置不对称想象处理：把水泵吸水管的进口A、B看成是泵的进口，把泵的出口延伸到并联点C，也就是将并联点前的管路阻力管损失当成泵内的水力损失2）并联点前的管路损失不能忽略时②不同性能的水泵并联且并联点前的管路布置不对称 需要扬程曲线22111Q S H Q S H H CD st AC r r +=−=′22=−=′222Q S H Q S H H CD st BC r r +并联运行工作点数解法2121101Q a Q a a H ++=泵1的Q ~H曲线方程2222102Q b Q b b H ++=泵2的Q~H曲线方程22111Q S Q S H H CD AC st r ++=水流过ACD的需要扬程联立22222Q S Q S H H CD BC st r ++=水流过BCD的需要扬程求解11r H H =22r H H =QQ Q =+21并联运行工作点讨论1) 并联运行时各台水泵的流量小于水泵各自单独运行时的流量，也表明水泵并联运行时的总流量小于每台泵各自单独工作时的流量之和.作时的流量之和并联运行工作点讨论2)当两台大小不同的泵并联时，小泵输出的流量很小，且随装置需要扬程曲线的变陡（即管路阻力损失变大）输出流量进一步减小。

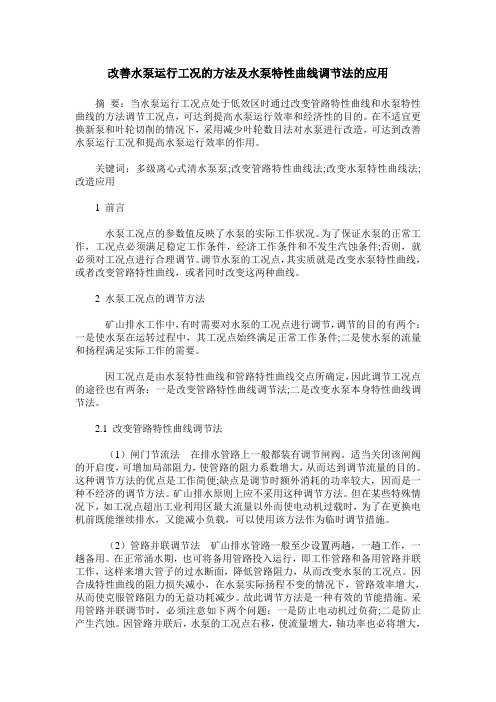

改善水泵运行工况的方法及水泵特性曲线调节法的应用摘要：当水泵运行工况点处于低效区时通过改变管路特性曲线和水泵特性曲线的方法调节工况点，可达到提高水泵运行效率和经济性的目的。
在不适宜更换新泵和叶轮切削的情况下，采用减少叶轮数目法对水泵进行改造，可达到改善水泵运行工况和提高水泵运行效率的作用。
关键词：多级离心式清水泵泵;改变管路特性曲线法;改变水泵特性曲线法;改造应用1 前言水泵工况点的参数值反映了水泵的实际工作状况。
为了保证水泵的正常工作，工况点必须满足稳定工作条件，经济工作条件和不发生汽蚀条件;否则，就必须对工况点进行合理调节。
调节水泵的工况点，其实质就是改变水泵特性曲线，或者改变管路特性曲线，或者同时改变这两种曲线。
2 水泵工况点的调节方法矿山排水工作中，有时需要对水泵的工况点进行调节，调节的目的有两个：一是使水泵在运转过程中，其工况点始终满足正常工作条件;二是使水泵的流量和扬程满足实际工作的需要。
因工况点是由水泵特性曲线和管路特性曲线交点所确定，因此调节工况点的途径也有两条：一是改变管路特性曲线调节法;二是改变水泵本身特性曲线调节法。
2.1 改变管路特性曲线调节法（1）闸门节流法在排水管路上一般都装有调节闸阀。
适当关闭该闸阀的开启度，可增加局部阻力，使管路的阻力系数增大，从而达到调节流量的目的。
这种调节方法的优点是工作简便;缺点是调节时额外消耗的功率较大，因而是一种不经济的调节方法。
矿山排水原则上应不采用这种调节方法。
但在某些特殊情况下，如工况点超出工业利用区最大流量以外而使电动机过载时，为了在更换电机前既能继续排水，又能减小负载，可以使用该方法作为临时调节措施。
（2）管路并联调节法矿山排水管路一般至少设置两趟，一趟工作，一趟备用。
在正常涌水期，也可将备用管路投入运行，即工作管路和备用管路并联工作，这样来增大管子的过水断面，降低管路阻力，从而改变水泵的工况点。
因合成特性曲线的阻力损失减小，在水泵实际扬程不变的情况下，管路效率增大，从而使克服管路阻力的无益功耗减少。
第三章 叶片泵工况点确定及其调节本章重点：通过本章的学习，要求学员熟练掌握两台同型号泵并联和串联运行工况点的确定、一台泵向高低不同的出水建筑物供水工况点的确定、高位出水建筑物和水泵联合向低位出水建筑物供水工况点的确定、水泵工况点调节的方法及其选择、变速调节和变径调节的原理、调节后的转速和车削量计算。
掌握扬程性能曲线的转绘、功率性能曲线的转绘、效率性能曲线的转绘、并联运行中调速泵台数的选定。
了解水泵非常情况下工况点的确定等。
第一节 单泵运行时工况点确定前面我们讨论了叶片泵的性能曲线，它反映了水泵本身潜在的工作能力。
但抽水装置在实际运行时，究竟是处于性能曲线上哪一点工作，不是完全由水泵本身所决定的，而是由水泵和抽水装置共同决定的。
若确定水泵的实际工况点（或工作点），还需要研究抽水装置。
一、管路特性曲线 （一）水头损失曲线由《流体力学》中得知，流体在管路中流动存在着水头损失w h ，它包括沿程水头损失f h 和局部水头损失j h 。
j f w h h h +=，v l f h 2λ=，28Cg =λ，nR C 61=，4d R =，24d Qv π=联立各式即得式（3—1—1）：()()()()()⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫=+=+==⎪⎭⎫ ⎝⎛==⎪⎪⎭⎫ ⎝⎛=∑∑∑∑∑∑∑22224223/162083.029.10Q S Q S S h h h Q S Q d h QS Q d L n h j f j f w j j f f ζ （3—1—1） 式中：n ——管道糙率；L ——管道长度（m ）；d ——管道直径（mm ）；S ——管道总的阻力参数（52m /s ）；f S 、j S ——管道沿程、局部阻力参数（52m /s ）； ζ——局部阻力系数，可查阅《水力计算手册》、《流体力学》或《水力学》等。
对于给水管道，沿程水头损失的计算，可采用带有比阻（A ）公式的计算：()2KALQ h f ∑= （3—1—2）图3—1—1 管路损失特性曲线和抽水装置特性曲线 （a ）管路损失特性曲线 （b ）抽水装置特性曲线式中：A ——比阻（52m /s ），3/16229.10dn A =；K ——修正系数，对于钢管21K K K =，对于铸铁管值3K K =。

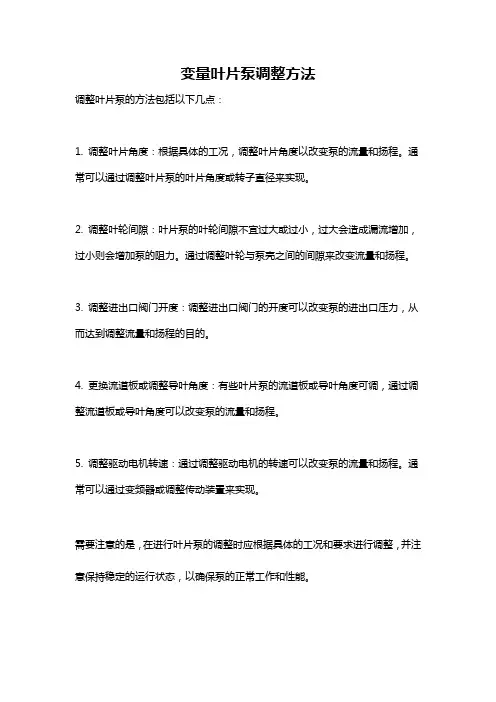

变量叶片泵调整方法
