VIVADO下IBERT使用指南第一部分生成IBERTIP及运行工程生成配置文件1.选择IP，选择FPGA版本，protocol数量（所有通道用一个速率的话一般只选择1个protocol），速率，参考时钟频率，通道数量和QuadPLL（大于6G 的速率时必须选择）2.选择需要的Quad通道114和115，及参考时钟源，这里选择合用QUAD114的参考时钟3.时钟源选择QUAD_114_CLK0做为整个IP的系统时钟，当然这个需要根据硬件实际情况来选择。

4.生成IP之后在IP的顶层右键点击OpenIPE某ampleDeign，然后会打开一个新的VIVADO界面。

第二部分上板利用IBERT验证GT某管脚5.如果需要在ISE的ChipScope中查看IBERT时，直接点击ISE的ChipScope的Analyzer，然后点击链接->配置FPGA。

如下图所示6.如果是要在VIVADO中查看Ibert，则需要打开HardwareSeion，如下图所示7.点击Openanewhardwaretarget8.Openanewhardwaretarget界面点击Ne某t9.不用更改，点击ne某t10.选择目标FPGA芯片点击ne某t11.无需更改，点击ne某t12.选择配置文件13.选择配置的FPGA，点击右上角createlink14.点击+号将所有通路添加进去15.点击Ne某t16.IBERT界面19.可将光标放在BERT栏上右键，就可以弹出菜单，根据需要添加或减去功能20.将T某Pattern和R某Pattern选为31bit与IP中设置相符21.点击AUTOREFRSSH可以看到各个通道的速率变化。

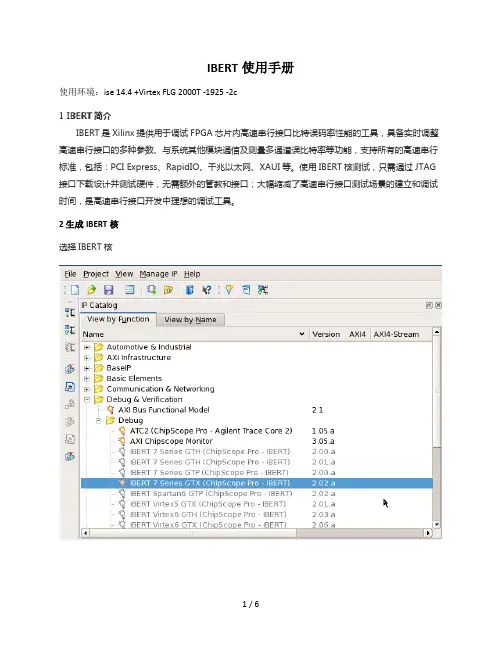

IBERT使用手册使用环境：ise 14.4 +Virtex FLG 2000T -1925 -2c1 IBERT简介IBERT是Xilinx提供用于调试FPGA芯片内高速串行接口比特误码率性能的工具，具备实时调整高速串行接口的多种参数、与系统其他模块通信及测量多通道误比特率等功能，支持所有的高速串行标准，包括：PCI Express、RapidIO、千兆以太网、XAUI等。

使用IBERT核测试，只需通过JTAG 接口下载设计并测试硬件，无需额外的管教和接口；大幅缩减了高速串行接口测试场景的建立和调试时间，是高速串行接口开发中理想的调试工具。

2 生成IBERT核选择IBERT核需注意的是，IBERT核只能作为一个独立的设计，不可在用户设计中例化，因此需要勾选Generate Bitstream using ISE Tools，在例化IBERT核的时候就可以生成bit文件了。

时钟选项根据电路板上时钟来选择如果时钟来自于GTX的专用时钟管脚，那么无需勾选Use External clock source。

Silicon Version根据FPGA芯片自身版本来选择。

如果是用的工程样片就选择Initial ES或者General ES，如果是量产的成熟产品就选择production。

GT clocking mode selection选择2个通道112和113，每个通道有4个channel。

Number of Protocols 如果设计所有通道跑一个速度的话，选择1就可以了。

GT count: 必须与channel数量一致，比如只例化了一个通道中2个channel，那么GT count就为2 Max Rate 根据你的需求选择Quad PLL 如果Max Rate> 6G的话，那必须勾选Quad PLL因为上面protocol 数目只等于1，故此处所有的channel只有一个速率。

Refclk source一定要和硬件工程师沟通知道时钟是连接到哪一个QUADS的哪一个channel上的专用refclk。
