配电规范

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。

第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。

第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。

第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。

２．中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

《供配电系统设计规范》gb-
《供配电系统设计规范》GB是一部重要的标准，它规定了供配电系统的设计、安装和运行要求，以保证供电系统的安全、可靠和高效运行。

这部标准包括了供配电系统的设计基础、负荷计算、电源与配电系统的选择、电气设备的选择与安装、接地与保护、自动化系统的设计等内容。

其中，供配电系统的设计基础包括了设计依据、系统类型、系统容量、工作电压等要求，为后续设计提供了基础数据。

负荷计算则涉及到用电负荷的计算方法、用电负荷的分类、用电负荷的分配等问题，以保证用电负荷的合理分配和平衡。

电源和配电系统的选择是供配电系统设计的重点之一，这部分规定了电源与配电系统的选择标准，包括了电源的类型、配电系统的类型、电源与配电系统的匹配等内容。

同时，还规定了电源与配电系统的互联互通要求，以保证系统的稳定性和安全性。

电气设备的选择与安装是保证供配电系统安全可靠运行的关键，该部分规定了电气设备的选用原则、电气设备的安装要求、电气设备的运行维护等内容。

同时，还涉及到电气设备与电源、配电系统的衔接问题，以确保电气设备的使用效果和安全性。

接地与保护是保障供配电系统安全稳定运行的重要环节，该部分规定了风险评估与控制、绝缘与接地保护、保护装置的选用等内容，以确保供配电系统的安全和可靠性。

自动化系统的设计是提高供配电系统智能化水平的重要手段，该部分规定了自动化系统的功能要求、控制策略、控制方式等内容，以提高供配电系统的自动化程度和控制效率。

总之，《供配电系统设计规范》GB是一个非常重要的标准，它规定了供配电系统的设计、安装和运行要求，为提高供配电系统的安全、可靠和高效运行提供了有力的支持。

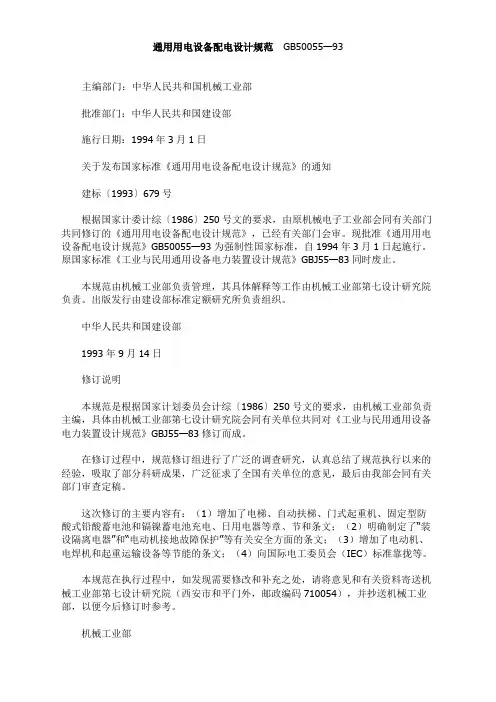

通用用电设备配电设计规范GB50055—93主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年3月1日关于发布国家标准《通用用电设备配电设计规范》的通知建标〔1993〕679号根据国家计委计综〔1986〕250号文的要求，由原机械电子工业部会同有关部门共同修订的《通用用电设备配电设计规范》，已经有关部门会审。

现批准《通用用电设备配电设计规范》GB50055—93为强制性国家标准，自1994年3月1日起施行。

原国家标准《工业与民用通用设备电力装置设计规范》GBJ55—83同时废止。

本规范由机械工业部负责管理，其具体解释等工作由机械工业部第七设计研究院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1993年9月14日修订说明本规范是根据国家计划委员会计综〔1986〕250号文的要求，由机械工业部负责主编，具体由机械工业部第七设计研究院会同有关单位共同对《工业与民用通用设备电力装置设计规范》GBJ55—83修订而成。

在修订过程中，规范修订组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

这次修订的主要内容有：（1）增加了电梯、自动扶梯、门式起重机、固定型防酸式铅酸蓄电池和镉镍蓄电池充电、日用电器等章、节和条文；（2）明确制定了“装设隔离电器”和“电动机接地故障保护”等有关安全方面的条文；（3）增加了电动机、电焊机和起重运输设备等节能的条文；（4）向国际电工委员会（IEC）标准靠拢等。

本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送机械工业部第七设计研究院（西安市和平门外，邮政编码710054），并抄送机械工业部，以便今后修订时参考。

机械工业部1993年9月第一章总则第1.0.1条为使通用用电设备配电设计贯彻执行国家的技术经济政策，做到保障人身安全、配电可靠、技术先进、经济合理、节约电能和安装维护方便，制订本规范。
