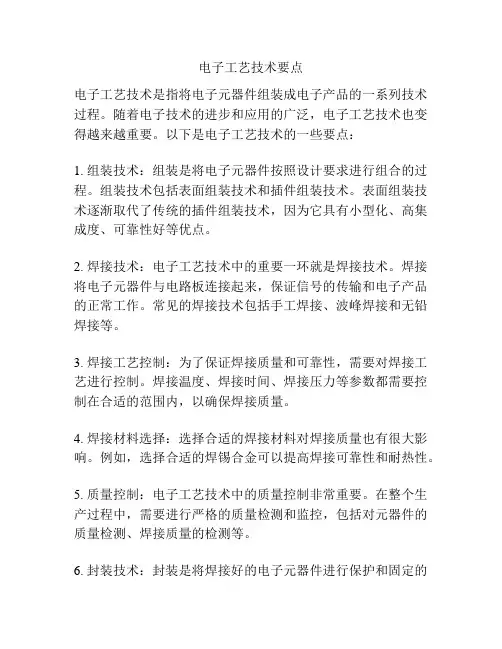

电子工艺技术要点电子工艺技术是指将电子元器件组装成电子产品的一系列技术过程。
随着电子技术的进步和应用的广泛，电子工艺技术也变得越来越重要。
以下是电子工艺技术的一些要点：1. 组装技术：组装是将电子元器件按照设计要求进行组合的过程。
组装技术包括表面组装技术和插件组装技术。
表面组装技术逐渐取代了传统的插件组装技术，因为它具有小型化、高集成度、可靠性好等优点。
2. 焊接技术：电子工艺技术中的重要一环就是焊接技术。
焊接将电子元器件与电路板连接起来，保证信号的传输和电子产品的正常工作。
常见的焊接技术包括手工焊接、波峰焊接和无铅焊接等。
3. 焊接工艺控制：为了保证焊接质量和可靠性，需要对焊接工艺进行控制。
焊接温度、焊接时间、焊接压力等参数都需要控制在合适的范围内，以确保焊接质量。
4. 焊接材料选择：选择合适的焊接材料对焊接质量也有很大影响。
例如，选择合适的焊锡合金可以提高焊接可靠性和耐热性。
5. 质量控制：电子工艺技术中的质量控制非常重要。
在整个生产过程中，需要进行严格的质量检测和监控，包括对元器件的质量检测、焊接质量的检测等。
6. 封装技术：封装是将焊接好的电子元器件进行保护和固定的过程。
封装技术包括裸片封装、贴片封装和插件封装等。
封装材料的选择和封装工艺的控制都对电子产品的性能和可靠性有很大影响。
7. 自动化技术：随着电子产品的大规模生产，自动化技术在电子工艺技术中发挥着重要作用。
自动化生产线可以提高生产效率、减少人力成本，并且可以提高产品的一致性和稳定性。
8. 环保技术：电子工艺技术要注重环境保护。
生产过程中会产生一些有害物质和废水废气，需要采取相应的环境保护措施，例如安装废气处理设备，合理处理和回收废水废气。
以上是电子工艺技术的一些要点，电子工艺技术的发展与创新，对于提高电子产品的性能、质量和竞争力都起到了重要作用。
随着科技的进步，相信电子工艺技术将继续向更高的水平发展。

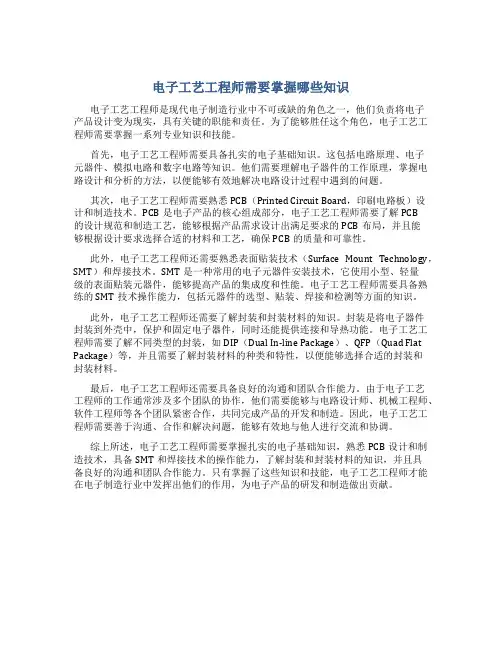

电子工艺工程师需要掌握哪些知识电子工艺工程师是现代电子制造行业中不可或缺的角色之一，他们负责将电子产品设计变为现实，具有关键的职能和责任。
为了能够胜任这个角色，电子工艺工程师需要掌握一系列专业知识和技能。
首先，电子工艺工程师需要具备扎实的电子基础知识。
这包括电路原理、电子元器件、模拟电路和数字电路等知识。
他们需要理解电子器件的工作原理，掌握电路设计和分析的方法，以便能够有效地解决电路设计过程中遇到的问题。
其次，电子工艺工程师需要熟悉PCB（Printed Circuit Board，印刷电路板）设计和制造技术。
PCB是电子产品的核心组成部分，电子工艺工程师需要了解PCB的设计规范和制造工艺，能够根据产品需求设计出满足要求的PCB布局，并且能够根据设计要求选择合适的材料和工艺，确保PCB的质量和可靠性。
此外，电子工艺工程师还需要熟悉表面贴装技术（Surface Mount Technology，SMT）和焊接技术。
SMT是一种常用的电子元器件安装技术，它使用小型、轻量级的表面贴装元器件，能够提高产品的集成度和性能。
电子工艺工程师需要具备熟练的SMT技术操作能力，包括元器件的选型、贴装、焊接和检测等方面的知识。
此外，电子工艺工程师还需要了解封装和封装材料的知识。
封装是将电子器件封装到外壳中，保护和固定电子器件，同时还能提供连接和导热功能。
电子工艺工程师需要了解不同类型的封装，如DIP（Dual In-line Package）、QFP（Quad Flat Package）等，并且需要了解封装材料的种类和特性，以便能够选择合适的封装和封装材料。
最后，电子工艺工程师还需要具备良好的沟通和团队合作能力。
由于电子工艺工程师的工作通常涉及多个团队的协作，他们需要能够与电路设计师、机械工程师、软件工程师等各个团队紧密合作，共同完成产品的开发和制造。
因此，电子工艺工程师需要善于沟通、合作和解决问题，能够有效地与他人进行交流和协调。

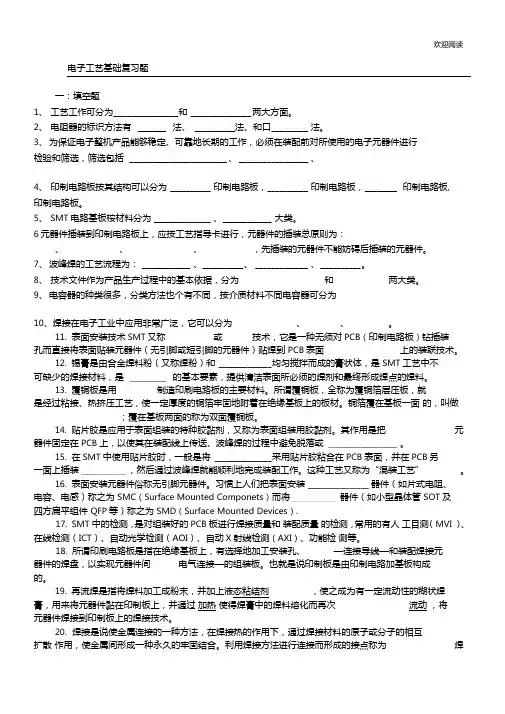

电子工艺基础复习题一：填空题1、工艺工作可分为________________ 和 _______________ 两大方面。
2、电阻器的标识方法有_______ 法、__________ 法、和口_________ 法。
3、为保证电子整机产品能够稳定、可靠地长期的工作，必须在装配前对所使用的电子元器件进行检验和筛选，筛选包括 ________________________ 、 _________________ 、4、印制电路板按其结构可以分为__________ 印制电路板，__________ 印制电路板，________ 印制电路板,印制电路板。
5、SMT电路基板桉材料分为 ______________ 、____________ 大类。
6元器件插装到印制电路板上，应按工艺指导卡进行，元器件的插装总原则为：、、、，先插装的元器件不能妨碍后插装的元器件。
7、波峰焊的工艺流程为： ____________ 、__________ 、 _____________ 、__________ 。
8、技术文件作为产品生产过程中的基本依据，分为和两大类。
9、电容器的种类很多，分类方法也个有不同，按介质材料不同电容器可分为10、焊接在电子工业中应用非常广泛，它可以分为、、。
11.表面安装技术SMT又称或技术，它是一种无须对PCB（印制电路板）钻插装孔而直接将表面贴装元器件（无引脚或短引脚的元器件）贴焊到PCB表面上的装联技术。
12.锡膏是由合金焊料粉（又称焊粉）和 _____________ 均匀搅拌而成的膏状体，是SMT工艺中不可缺少的焊接材料，是 _________ 的基本要素，提供清洁表面所必须的焊剂和最终形成焊点的焊料。
13.覆铜板是用制造印刷电路板的主要材料。
所谓覆铜板，全称为覆铜箔层压板，就是经过粘接、热挤压工艺，使一定厚度的铜箔牢固地附着在绝缘基板上的板材。
铜箔覆在基板一面的，叫做；覆在基板两面的称为双面覆铜板。
电子与通信技术：电子产品制造工艺必看题库知识点（题库版）1、单选光电二极管能把光能转变成（）。
A.磁能B.电能C.光能正确答案：B2、问答题焊接中为什么要用助焊剂？正确答案：焊接中用助焊剂可以除去氧化物增加焊锡（江南博哥）的流动性；同时保护焊锡不被氧化从而使被焊件容易被焊接，也就是说帮助焊接，所以焊接中要用助焊剂。
3、判断题编制准备工序的工艺文件时，无论元器件、零部件是否适合在流水线上安装，都可安排到准备工序完成。
正确答案：错4、单选波峰焊接中，印刷板选用1m/min的速度与波峰相接触，焊接点与波峰接触时间以（）。
A.3s为宜B.5s为宜C.2s为宜D.大于5s为宜正确答案：A5、填空题交流电桥中，电抗的配置原则是：两相邻桥臂为纯电阻，则另两臂应为（）。
正确答案：同性质电抗6、问答题电子元件有哪几种插入方式？各有什么特点？正确答案：电子元件有如下几种插入方式：卧式、立式、横装式、嵌入式、倒装式。
它们的各自特点如下：1）卧式插装是将元器件贴近印制电路板水平插装，具有稳定性好，比较牢固等优点，适用于印制板结构比较宽裕或装配高度受到一定限制的情况。
2）立式插装又称垂直插装是将元器件垂直插入印制电路基板安装孔，具有插装密度大，占用印制电路板的面积小，拆卸方便等优点，多用于小型印制板插装元器件较多的情况；3）横装式插装是先将元器件垂直插入，然后再沿水平方向弯曲，对于大型元器件要采用胶粘、捆扎等措施以保证有足够的机械强度，适用于在元器件插装中对组件。
4）嵌入式插装是将元器件的壳体埋于印制电路板的嵌入孔内，为提高元器件安装的可靠性，常在元件与嵌入孔间涂上胶粘剂，该方式可提高元器件的防震能力，降低插装高度。
5）倒装式现已较少使用。
7、单选用于各种电声器件的磁性材料是（）。
A.硬磁材料B.金属材料C.软磁材料正确答案：A8、判断题四项基本原则，是立国之本，是实现现代化的政治保证。
正确答案：对9、单选在印制电路板等部件或整机安装完毕进行调试前，必须在（）情况下，进行认真细致的检查，以便发现和纠正安装错误，避免盲目通电可能造成的电路损坏。
电子封装技术基础知识单选题100道及答案解析1. 电子封装的主要作用不包括（）A. 保护芯片B. 提供电气连接C. 提高芯片性能D. 增加芯片尺寸答案：D解析：电子封装的主要作用是保护芯片、提供电气连接以及在一定程度上优化芯片性能，而不是增加芯片尺寸。
2. 以下哪种材料常用于电子封装的基板（）A. 玻璃B. 陶瓷C. 木材D. 塑料答案：B解析：陶瓷具有良好的热性能和电性能，常用于电子封装的基板。
3. 电子封装中的引线键合技术常用的材料是（）A. 铝B. 铜C. 铁D. 锌答案：A解析：在电子封装中，铝是引线键合技术常用的材料。
4. 下列哪种封装形式具有较高的集成度（）A. DIPB. BGAC. SOPD. QFP答案：B解析：BGA（球栅阵列封装）具有较高的集成度。
5. 电子封装中用于散热的材料通常是（）A. 橡胶B. 金属C. 纸D. 布答案：B解析：金属具有良好的导热性能，常用于电子封装中的散热。
6. 以下哪种封装技术适用于高频应用（）A. CSPB. PGAC. LGAD. MCM答案：D解析：MCM（多芯片模块）适用于高频应用。
7. 电子封装中，阻焊层的主要作用是（）A. 增加电阻B. 防止短路C. 提高电容D. 增强磁场答案：B解析：阻焊层可以防止线路之间的短路。
8. 以下哪种封装的引脚间距较小（）A. QFPB. TSSOPC. PLCCD. DIP答案：B解析：TSSOP 的引脚间距相对较小。
9. 在电子封装中，模塑料的主要成分是（）A. 金属B. 陶瓷C. 聚合物D. 玻璃答案：C解析：模塑料的主要成分是聚合物。
10. 哪种封装形式常用于手机等小型电子产品（）A. CPGAB. BGAC. SPGAD. DPGA答案：B解析：BGA 由于其尺寸小、集成度高等特点，常用于手机等小型电子产品。
11. 电子封装中，芯片粘结材料常用的是（）A. 硅胶B. 水泥C. 胶水D. 沥青答案：A解析：硅胶是芯片粘结材料常用的一种。
微电子工艺技术-复习要点答案)完整版(第四章晶圆制造法。
比法和FZ1．CZ法提单晶的工艺流程。
说明CZ FZ三种生长方法的优缺点。
较单晶硅锭CZ、MCZ和答：法：使用射频或电阻加热线圈，置于慢速转动的石CZ3、收颈4、放肩5、等径生长6、收晶。
1、溶硅2、引晶。
将一个慢速转动的夹具的单晶硅籽晶棒）英坩埚内的高纯度电子级硅在1415度融化（需要注意的是熔硅的时间不宜过长逐渐降低到熔融的硅中，籽晶表面得就浸在熔融的硅中并开始融化，籽晶的温度略低于硅的熔点。
当系统稳定后，将籽晶缓慢拉出，同时熔融的硅也被拉出。
使其沿着籽晶晶体的方向凝固。
籽晶晶体的旋转和熔化可以改善整个硅锭掺杂物的均匀性。
的多晶硅棒垂直放在高温炉反应室。
加热将多晶硅棒的低端熔化，然后50-100cm FZ法：即悬浮区融法。
将一条长度把籽晶溶入已经熔化的区域。
熔体将通过熔融硅的表面张力悬浮在籽晶和多晶硅棒之间，然后加热线圈缓慢升高温度将熔融硅的上方部分多晶硅棒开始熔化。
此时靠近籽晶晶体一端的熔融的硅开始凝固，形成与籽晶相同的晶体结构。
当加热线圈扫描整个多晶硅棒后，便将整个多晶硅棒转变成单晶硅棒。
法优点：①所生长的单晶的直径较大，成本相对较低；②通过热场调整及晶转，坩埚等工艺参数的优化，可以较好CZ的控制电阻率径向均匀性。
缺点：石英坩埚内壁被熔融的硅侵蚀及石墨保温加热元件的影响，易引入氧、碳杂质，不易生长高电阻率单晶。
③高纯度、高电阻率、低法高。
②无需坩埚、石墨托，污染少 CZFZ法优点：①可重复生长，提纯单晶，单晶纯度较法，熔体与晶体界面复杂，很④悬浮区熔法主要用于制造分离式功率元器件所需要的晶圆。
缺点：直径不如CZ氧、低碳难得到无位错晶体，需要高纯度多晶硅棒作为原料，成本高。
优点：较少温度波动，减轻溶硅与坩埚作用，降低了缺陷密度，氧含量，提高了电阻分布的均匀MC：改进直拉法性2．晶圆的制造步骤【填空】答：1、整形处理：去掉两端，检查电阻确定单晶硅达到合适的掺杂均匀度。

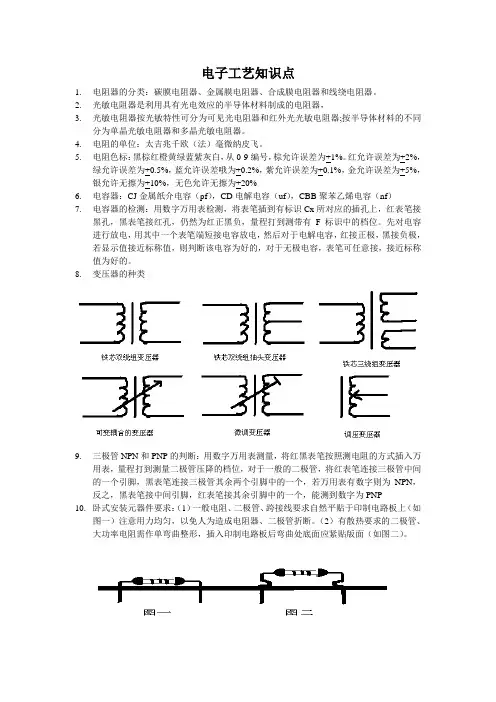

电子工艺知识点1.电阻器的分类：碳膜电阻器、金属膜电阻器、合成膜电阻器和线绕电阻器。
2.光敏电阻器是利用具有光电效应的半导体材料制成的电阻器，3.光敏电阻器按光敏特性可分为可见光电阻器和红外光光敏电阻器;按半导体材料的不同分为单晶光敏电阻器和多晶光敏电阻器。
4.电阻的单位：太吉兆千欧（法）毫微纳皮飞。
5.电阻色标：黑棕红橙黄绿蓝紫灰白，从0-9编号，棕允许误差为+1%。
红允许误差为+2%，绿允许误差为+0.5%，蓝允许误差哦为+0.2%，紫允许误差为+0.1%，金允许误差为+5%，银允许无擦为+10%，无色允许无擦为+20%6.电容器：CJ金属纸介电容（pf），CD电解电容（uf），CBB聚苯乙烯电容（nf）7.电容器的检测：用数字万用表检测，将表笔插到有标识Cx所对应的插孔上，红表笔接黑孔，黑表笔接红孔，仍然为红正黑负，量程打到测带有F标识中的档位。
先对电容进行放电，用其中一个表笔端短接电容放电，然后对于电解电容，红接正极，黑接负极，若显示值接近标称值，则判断该电容为好的，对于无极电容，表笔可任意接，接近标称值为好的。
8.变压器的种类9.三极管NPN和PNP的判断：用数字万用表测量，将红黑表笔按照测电阻的方式插入万用表，量程打到测量二极管压降的档位，对于一般的二极管，将红表笔连接三极管中间的一个引脚，黑表笔连接三极管其余两个引脚中的一个，若万用表有数字则为NPN，反之，黑表笔接中间引脚，红表笔接其余引脚中的一个，能测到数字为PNP10.卧式安装元器件要求：（1）一般电阻、二极管、跨接线要求自然平贴于印制电路板上（如图一）注意用力均匀，以免人为造成电阻器、二极管折断。
（2）有散热要求的二极管、大功率电阻需作单弯曲整形，插入印制电路板后弯曲处底面应紧贴版面（如图二）。
11.工艺文件格式内容：工艺文件封面、工艺文件目录、到县级乍现加工表、配套明细表、转配工艺过程卡、工艺文件更改通知单和工艺文件明细表。

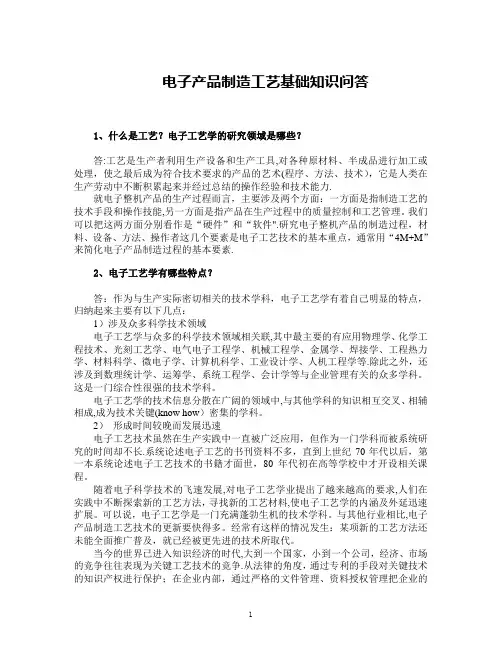

电子产品制造工艺基础知识问答1、什么是工艺？电子工艺学的研究领域是哪些？答:工艺是生产者利用生产设备和生产工具,对各种原材料、半成品进行加工或处理，使之最后成为符合技术要求的产品的艺术(程序、方法、技术），它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力.就电子整机产品的生产过程而言，主要涉及两个方面：一方面是指制造工艺的技术手段和操作技能,另一方面是指产品在生产过程中的质量控制和工艺管理。
我们可以把这两方面分别看作是“硬件”和“软件".研究电子整机产品的制造过程，材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点，通常用“4M+M”来简化电子产品制造过程的基本要素.2、电子工艺学有哪些特点？答：作为与生产实际密切相关的技术学科，电子工艺学有着自己明显的特点，归纳起来主要有以下几点：1）涉及众多科学技术领域电子工艺学与众多的科学技术领域相关联,其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等.除此之外，还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。
这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中,与其他学科的知识相互交叉、相辅相成,成为技术关键(know how）密集的学科。
2）形成时间较晚而发展迅速电子工艺技术虽然在生产实践中一直被广泛应用，但作为一门学科而被系统研究的时间却不长.系统论述电子工艺的书刊资料不多，直到上世纪70年代以后，第一本系统论述电子工艺技术的书籍才面世，80年代初在高等学校中才开设相关课程。
随着电子科学技术的飞速发展,对电子工艺学业提出了越来越高的要求,人们在实践中不断探索新的工艺方法，寻找新的工艺材料,使电子工艺学的内涵及外延迅速扩展。
可以说，电子工艺学是一门充满蓬勃生机的技术学科。
电子工艺工程师面试题及答案1.请介绍一下您的电子工艺工程师背景和经验。
答：我拥有电子工程学士学位，并在过去五年里一直从事电子工艺工程师的工作。
我在设计和优化电子制造流程方面有丰富的经验，曾成功带领团队提高生产效率，减少故障率。
2.在电子工艺中，您是如何确保产品质量的？答：我注重从设计阶段就考虑制造可行性，并引入先进的生产工艺。
通过使用6σ方法和质量控制技术，我监测生产过程中的关键指标，确保产品达到高质量标准。
例如，在上一职位上，我引入了SMT生产线，显著提高了电子元件的焊接精度，降低了不良率。
3.请描述一个您成功解决电子工艺问题的案例。
答：曾遇到一个产品在质检中频繁出现短路问题。
我通过分析生产工艺流程，确定是焊接温度控制不当导致的。
我优化了焊接工艺参数，确保每个电子元件都能够正确焊接，成功解决了短路问题，提高了产品可靠性。
4.您在电子工艺中是否使用过自动化技术？请分享一下经验。
答：我在之前的项目中引入了自动化设备，例如自动贴片机和焊接机器人，提高了生产效率。
通过编程和监控这些设备，我成功减少了人工操作对产品造成的影响，提高了生产一致性和准确性。
5.如何应对原材料供应链中的不稳定因素，确保生产计划不受影响？答：我会建立稳固的供应链管理系统，与供应商建立紧密的合作关系，确保原材料的及时供应。
同时，我会制定备货计划，保持足够的库存以抵御潜在的供应链波动。
在上一职位上，我成功应对了供应链中的原材料短缺问题，确保了生产计划的稳定执行。
6.在工程团队中，您是如何协调合作的？答：我强调团队协作，鼓励开放的沟通氛围。
我会定期召开团队会议，分享进展和挑战，以确保所有成员都了解项目的整体情况。
我还善于发现团队成员的优势，合理分配任务，确保每个人都能充分发挥其专业能力。
7.请描述一次您在项目管理中成功应对压力的经验。
答：在一个紧急项目中，我们面临原材料延误和生产周期缩短的情况。
我立即与供应链团队合作，寻找替代供应商并调整生产计划，确保项目按时完成。
微电子工艺技术复习要点答案(完整版)晶圆制造1．CZ法提单晶的工艺流程。
说明CZ法和FZ法。
比较单晶硅锭CZ、MCZ和FZ三种生长方法的优缺点。
答：1、溶硅2、引晶3、收颈4、放肩5、等径生长6、收晶。
CZ法：使用射频或电阻加热线圈，置于慢速转动的石英坩埚内的高纯度电子级硅在1415度融化（需要注意的是熔硅的时间不宜过长）。
将一个慢速转动的夹具的单晶硅籽晶棒逐渐降低到熔融的硅中，籽晶表面得就浸在熔融的硅中并开始融化，籽晶的温度略低于硅的熔点。
当系统稳定后，将籽晶缓慢拉出，同时熔融的硅也被拉出。
使其沿着籽晶晶体的方向凝固。
籽晶晶体的旋转和熔化可以改善整个硅锭掺杂物的均匀性。
即悬浮区融法。
将一条长度50-100cm 的多晶硅棒垂直放在高温炉反应室。
加热将多晶硅棒的低端熔化，然后把籽晶溶入已经熔化的区域。
熔体将通过熔融硅的表面张力悬浮在籽晶和多晶硅棒之间，然后加热线圈缓慢升高温度将熔融硅的上方部分多晶硅棒开始熔化。
此时靠近籽晶晶体一端的熔融的硅开始凝固，形成与籽晶相同的晶体结构。
当加热线圈扫描整个多晶硅棒后，便将整个多晶硅棒转变成单晶硅棒。
CZ法优点：①所生长的单晶的直径较大，成本相对较低；②通过热场调整及晶转，坩埚等工艺参数的优化，可以较好的控制电阻率径向均匀性。
缺点：石英坩埚内壁被熔融的硅侵蚀及石墨保温加热元件的影响，易引入氧、碳杂质，不易生长高电阻率单晶。
①可重复生长，提纯单晶，单晶纯度较CZ法高。
②无需坩埚、石墨托，污染少③高纯度、高电阻率、低氧、低碳④悬浮区熔法主要用于制造分离式功率元器件所需要的晶圆。
缺点：直径不如CZ法，熔体与晶体界面复杂，很难得到无位错晶体，需要高纯度多晶硅棒作为原料，成本高。
改进直拉法优点：较少温度波动，减轻溶硅与坩埚作用，降低了缺陷密度，氧含量，提高了电阻分布的均匀性2．晶圆的制造步骤答：1、整形处理：去掉两端，检查电阻确定单晶硅达到合适的掺杂均匀度。
2、切片3、磨片和倒角4、刻蚀5、化学机械抛光3. 列出单晶硅最常使用的两种晶向。
电子工艺技术教案教案：电子工艺技术一、教学内容：电子工艺技术的概念和发展历程。
二、教学目标：1. 了解电子工艺技术的概念和基本知识。
2. 了解电子工艺技术的发展历程。
3. 掌握一些常见的电子工艺技术。
三、教学重点与难点：1. 重点：电子工艺技术的基本概念和发展历程。
2. 难点：掌握电子工艺技术的实践应用。
四、教学方法：1. 讲授法：通过进行课堂讲解，向学生介绍电子工艺技术的基本概念和发展历程。
2. 实践操作：引导学生进行电子工艺技术的实践操作，提升其实践能力。
五、教学过程：1. 导入：通过展示一些电子产品的图片，引入电子工艺技术的概念和重要性。
向学生提出以下问题：你们认为电子工艺技术在电子产品的制造中起到了什么作用？2. 讲解电子工艺技术的概念。
3. 讲解电子工艺技术的发展历程，包括：手工工艺阶段、半手工工艺阶段、自动化工艺阶段等。
4. 引入一些常见的电子工艺技术，包括：印制电路板制作技术、焊接技术、封装技术等。
5. 分组实践操作：将学生分成小组，每个小组进行一种电子工艺技术的实践操作，如印制电路板制作技术。
引导学生按照流程，进行实践操作，培养其动手能力和实践能力。
6. 总结与展示：让每个小组向全班进行实践操作的总结和展示，分享实践过程中的经验和困难。
六、教学评价与反馈：1. 教师对学生在实践操作中的表现进行评价，包括操作的流程是否正确、实践能力是否提升。
2. 学生之间进行互评，对其他小组的操作进行评价，提供改进建议。
七、拓展延伸：1. 可以引导学生通过互联网和图书馆等途径，深入了解电子工艺技术的更多内容和实践案例。
2. 可以邀请相关企业的专家来学校进行讲座，向学生介绍电子工艺技术在实际应用中的重要性和发展趋势。
八、教学资源：1. 电子产品的图片、视频等。
2. 实验室设备和材料，如印制电路板制作设备、焊接设备等。
九、教学反思：1. 教学中要注重理论与实践相结合，通过实践操作提升学生的实践能力。
2. 尽量将课堂内容与实际应用相联系，让学生能够更好地理解和应用所学知识。
电子工艺实习的基本知识
电子工艺实习的基本知识包括以下几个方面：
1. SMT贴片技术：了解SMT贴片技术的基本原理、流程和常用的设备、工具、材料以及相关检测方法。
2. 电路板制造：了解电路板制造的基本流程，包括印制电路板（PCB）的设计、制版、蚀刻、铜箔贴附、电镀以及穿孔等工艺。
3. 焊接技术：熟悉常见的焊接技术，包括手工焊接、波峰焊接和回流焊接等，了解不同焊接方式的原理、工艺参数和适用场景。
4. 焊接材料和工具：熟悉常用的焊接材料和工具，包括锡焊丝、焊接剂、焊接铁、热风枪和烙铁等，并了解它们的特点、使用方法和注意事项。
5. 质量控制：了解电子产品的质量控制要求和相关标准，掌握质量检测的基本方法和技巧，包括可视检查、X射线检测、电气测试等。
6. ESD防护：了解静电防护的基本知识，掌握正确使用和保护各类防静电工具和设备，避免静电对电子元器件和产品的损害。
7. 仪器设备使用：了解常用的电子测试仪器和设备，包括示波器、万用表、电
源供应器等，掌握其基本操作和功能。
8. 工作安全：掌握与实习相关的工作安全知识和安全操作规程，确保个人和他人的安全。
此外，还应具备良好的团队合作能力、沟通能力和学习能力，能够积极参与实际工作，动手操作和解决实际问题。
第1篇一、基础知识1. 题目：简述半导体材料的特点及其分类。
解析：半导体材料具有导电性介于导体和绝缘体之间的特性。
半导体材料分为元素半导体和化合物半导体。
元素半导体主要有硅、锗等，化合物半导体主要有砷化镓、磷化铟等。
2. 题目：解释PN结的形成原理及其特性。
解析：PN结是由P型半导体和N型半导体组成的。
在PN结形成过程中，P区的空穴和N区的电子相互扩散，形成扩散区。
扩散完成后，由于电荷积累，在PN结两侧形成内建电场，阻止电荷继续扩散。
PN结具有单向导电性、整流作用、电容特性等特性。
3. 题目：什么是集成电路？简述集成电路的发展历程。
解析：集成电路是将多个晶体管、二极管、电阻、电容等元件集成在一个半导体芯片上，实现一定功能的电路。
集成电路的发展历程经历了以下阶段：分立元件阶段、小规模集成电路阶段、中规模集成电路阶段、大规模集成电路阶段、超大规模集成电路阶段。
4. 题目：什么是CMOS技术？简述CMOS技术的特点。
解析：CMOS技术是一种互补金属氧化物半导体技术，由N沟道MOSFET和P沟道MOSFET组成。
CMOS技术具有以下特点：低功耗、高集成度、低噪声、良好的温度稳定性等。
二、模拟电路1. 题目：简述运算放大器的特点及其应用。
解析：运算放大器是一种高增益、差分输入、单端输出的放大器。
运算放大器具有以下特点：高增益、低输入阻抗、高输出阻抗、带宽较宽等。
运算放大器广泛应用于模拟信号处理、模拟电路设计等领域。
2. 题目：解释负反馈的概念及其作用。
解析：负反馈是将输出信号的一部分反馈到输入端，与输入信号进行叠加，从而改变电路的放大倍数、带宽、线性度等特性。
负反馈的作用包括：稳定电路工作点、提高电路线性度、扩展电路带宽等。
3. 题目：什么是滤波器？简述滤波器的基本类型及其特点。
解析：滤波器是一种允许信号通过而阻止或削弱其他信号通过的电路。
滤波器的基本类型包括：低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
电子工艺技术知识问题解答
1、什么是工艺？电子工艺学的研究领域是哪些？
答：工艺是生产者利用生产设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为符合技术要求的产品的艺术（程序、方法、技术），它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力。
就电子整机产品的生产过程而言，主要涉及两个方面：一方面是指制造工艺的技术手段和操作技能，另一方面是指产品在生产过程中的质量控制和工艺管理。
我们可以把这两方面分别看作是“硬件”和“软件”。
研究电子整机产品的制造过程，材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点，通常用“4M+M”来简化电子产品制造过程的基本要素。
2、电子工艺学有哪些特点？
答：作为与生产实际密切相关的技术学科，电子工艺学有着自己明显的特点，归纳起来主要有以下几点：
1）涉及众多科学技术领域
电子工艺学与众多的科学技术领域相关联，其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等。
除此之外，还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。
这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中，与其他学科的知识相互交叉、相辅相成，成为技术关键（know how）密集的学科。
2）形成时间较晚而发展迅速
电子工艺技术虽然在生产实践中一直被广泛应用，但作为一门学科而被系统研究的时间却不长。
系统论述电子工艺的书刊资料不多，直到上世纪70年代以后，第一本系统论述电子工艺技术的书籍才面世，80年代初在高等学校中才开设相关课程。
