6. 建筑施工图

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

图等。如某建筑物纵向定位轴线为①-⑦ ，横向定位轴线为 ，则该建筑物右侧立面图可表达为 立面图 。
15、剖面图是假想用平行于某一墙面的平面剖切房屋所得的 垂直 剖面图。它是表示建筑物内部构造、分层情况、各
层之间的联系及高度等的工程图样。剖面图可以是单一剖面
图也可以是 阶梯剖面图 图中。 。剖切符号标注在 底层 平面
其中未编号的一根轴线的编号
应为 。
7、标高有绝对标高和相对标高两种，绝对标高是指 我国
把青岛附近的平均海平面定为标高零点，以此为基准得
到的标高称为绝对标高 ；相对标高是指 以建筑物首层
主要室内地面的标高为零点，所得的标高为相对标高 。
8、画出下面要求的索引和详图符号： （1）画详图在本页、编号为“3”的索引符号： ；
（2）画详图在第五张图纸、编号为“4”号的的索引符号：
；
（3）画索引符号在第二张图纸、编号为“1”号的的详图符 号： ；
（4）画索引符号在第本张图纸、编号为“2”号的详图符 号： 。
9、在某一张建施图中，有详图符号 编号为 8 ，详图的编号为 2
，则被索引的图纸 。 为单位；平面
10、建筑总平面图中的尺寸标注以
米
Hale Waihona Puke 图中的尺寸标注除标高外，均以
中的标高应标注
毫米 为单位。总平面图
绝对
标高，并且需要标出首层室内地
面即相对标高的零点相当于绝对标高的数值。建筑总平面图 中，室外设计地面的标高应标注
绝对
标高。
11、建筑平面图实际上是房屋的
水平剖面图
（屋顶
平面图除外）。建筑平面图是假想用水平剖切平面在略高 于建筑物的 窗台 将房屋剖开，将剖切平面以下的 每一层

主 题： 《建筑制图与识图》学习笔记内 容：《建筑制图与识图》学习笔记六——建筑施工图教学目的、要求:掌握：建筑施工图包括哪些；建筑总平面图的形成与作用；理解：建筑施工图的一般规定；了解：建筑的构造组成及设计阶段；一套完整的施工图需要包括哪些专业图类。

教学内容：基本内容：建筑的构造组成及设计阶段；建筑施工图包括哪些以及建筑总平面图的形成与作用；建筑施工图的一般规定以及建筑平、立、剖图的主要图示内容；重点：房屋图中建筑施工图（平、立、剖面图）的内容、画法及特点；难点：楼梯图的画法及施工图的阅读。

了解建筑的构造组成及设计阶段；了解一套完整的施工图需要包括哪些专业图类；熟练掌握建筑施工图包括哪些；熟练掌握建筑总平面图的形成与作用；理解建筑施工图的一般规定以及能够读懂建筑平、立、剖施工图。

基本要求　1．了解建筑的构造组成及设计阶段2．了解一套完整的施工图需要包括哪些专业图类3．熟练掌握建筑施工图包括哪些4．熟练掌握建筑总平面图的形成与作用5．读懂建筑施工图的一般规定以及建筑平、立、剖图的主要图示内容。

画几何图－－投影制图（制图基础）－专业图专业图又称为工程图，分为土建图（分为房屋图，水工图又称为水利图、道桥图等）、机械图6.1 概述一、房屋的分类按其使用性质分为工业建筑和民用建筑。

民用建筑根据其使用功能的不同，可分为居住建筑和公共建筑，如住宅、宿舍属于居住建筑，礼堂、商场、医院、车站等属于公共建筑。

二、房屋的构造组成基本组成：如一幢民用房屋，从构造角度讲，主要由基础、墙体（柱子）、楼板（地坪）层、层顶、楼梯、门窗等部分组成。

除了基本组成部分外，还常有台阶、雨篷、阳台、花池等附属部分及其他各种构配件和装饰等，这些构成了建筑物土建工程。

三、房屋建筑的设计阶段建造房屋必须经过一个设计过程，设计工作一般分为初步设计和施工图设计两个阶段。

对于大型的、较为复杂的工程，则要采用三个阶段，即在两个设计阶段之间，增加一个技术设计阶段。

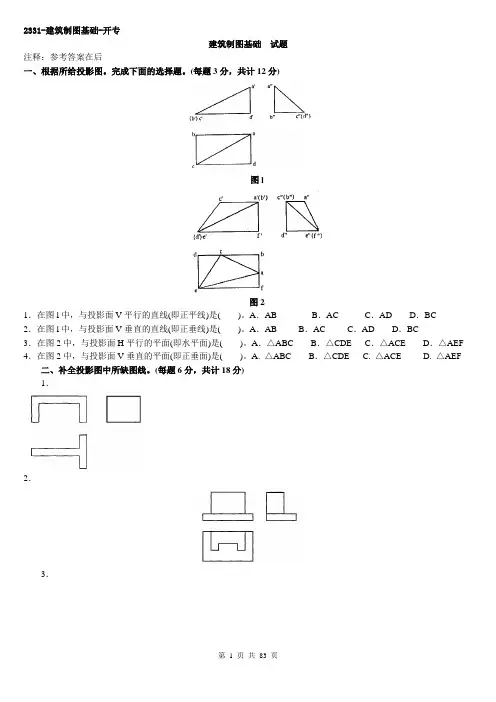

2331-建筑制图基础-开专建筑制图基础试题注释：参考答案在后一、根据所给投影图。

完成下面的选择题。

(每题3分，共计12分)图l图21．在图l中，与投影面V平行的直线(即正平线)是( )。

A．AB B．AC C．AD D．BC2．在图l中，与投影面V垂直的直线(即正垂线)是( )。

A．AB B．AC C．AD D．BC3．在图2中，与投影面H平行的平面(即水平面)是( )。

A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。

A. △ABC B．△CDE C. △ACE D. △AEF二、补全投影图中所缺图线。

(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。

(每题12分，共计48分)1．求点A到直线CD的垂直距离。

2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。

3．求作圆锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影，绘制形体的正等轴测图。

(共22分)参考答案一、(本题共12分。

每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B二、(本题共18分。

每小题6分)l．每补对一条线给1分。

2．每补对一条线给2分。

3．每补对一条线给1分。

三、(本题共48分)1.求出距离的投影6分，求出距离的实长6分。

aG o即为所求实长。

2．求出对角线交点的投影6分，补全水平投影6分。

3．求出水平投影6分，求出侧面投影6分。

4．本题共三个基本形体，求出每一个形体的投影得4分。

四、(本题22分。

画对每一个形体给6分，画对三个形体的交线给4分)试卷代号：2331-建筑制图基础试题一、根据所给投影图，完成下面的选择题。

(每题3分，共计12分)1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( )。

A．AB B．AC C．AD D．BC 2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(A．AB B．AC C．AD D．BC3．在图2中，与投影面w垂直的平面(即侧垂面)是( )。
