建筑施工图的内容与用途

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

建筑施工图与结构施工图的区别建筑施工图和结构施工图是在建筑工程过程中使用的两种不同类型的图纸。

虽然它们在名称上很相似，但在内容和用途上存在一些明显的区别。

本文将探讨建筑施工图和结构施工图之间的区别，并详细介绍它们各自的特点和用途。

一、建筑施工图1. 定义建筑施工图是建筑设计师制作的一种图纸，用于指导建筑施工过程并明确各种建筑元素的安装位置和细节。

它通常包括建筑的平面图、立面图、剖面图、装饰图、电气布置图等，以及相关施工说明和标注。

2. 内容建筑施工图主要描述建筑物的布局、尺寸、形状和外观等方面。

它包括建筑的整体结构、墙体、门窗、楼梯、天花板、地板等各个部分的设计和安装细节。

此外，它还包括建筑元素之间的相互关系、建筑材料的使用、建筑设备的布置等内容。

3. 用途建筑施工图被用于指导建筑施工过程。

承包商和工程人员可以根据该图纸了解建筑设计师的意图，并安装各种建筑元素。

此外，它也为监理人员提供了一个检查建筑施工质量是否符合设计要求的依据。

二、结构施工图1. 定义结构施工图是由结构工程师和设计师制作的一种图纸，用于指导和规划建筑物的结构施工过程。

它通常包括立柱、梁、楼板、墙体等构件的布局和细节，以及相关施工说明和标注。

2. 内容结构施工图主要描述建筑物的结构部分，包括主要承重构件的布置、尺寸和连接细节等。

它还包括混凝土、钢筋等材料的使用，以及结构构件之间的连接和支撑方式等内容。

3. 用途结构施工图被用于指导和规划建筑物的结构施工过程。

它提供了承包商和工程人员理解设计师和结构工程师的意图的桥梁，并确保结构部分的施工符合设计要求。

此外，它也为监理人员提供了一个检查结构施工质量的依据。

三、尽管建筑施工图和结构施工图都是用于指导建筑施工过程的图纸，但它们之间存在一些重要的区别：1. 内容不同：建筑施工图主要关注建筑物的布局、外观和装饰等方面，而结构施工图专注于建筑物的结构部分，如承重构件的布置和连接方式等。

2. 职业背景不同：建筑施工图通常由建筑设计师制作，而结构施工图则由结构工程师和设计师联合制作。

第六章建筑施工图一、主要内容：1、建筑施工图的作用、内容；2、图纸目录、总平面图、建筑说明；3、建筑平面图；4、建筑立面图；5、建筑剖面图；6、建筑详图；7、工业建筑施工图。

二、要求及重点：掌握建筑施工图的内容及绘制深度，熟练识读建筑施工图，能绘制建筑施工图。

三、教学方式：利用实际工程，使学生掌握。

四、作业：课余识读建筑施工图第六章建筑施工图6.1 概述一、建筑施工图的用途和内容1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。

2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。

二、建筑施工图的图示方法绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》5-1建筑专业制图选用的比例，按《建筑制图标准》宜符合表5-2的规定。

3、构造及配件图例由于建筑平、立、剖面图常用1；100、1；200或1：50等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。

建筑专业制图采用《建筑制图标准》规定的构造及配件图例，表5-3。

4、常用符号1）索引符号和详图符号索引符号是由直径为10mm的圆和绘制。

详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。

2）引出线引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、450、600、900的直线，或经上述角度再折为水平线。

（文字说明）（文字说明）（a）（b）图5-9 引出线（文字说明）（文字说明）（a）（b）图5-10 共同引出线多层构造或多层管道共用引出线，应通过被引出的各层。

图5-11 多层构造引出线3）定位轴线及其编号定位轴线应以细点画线绘制。

定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8~10mm。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

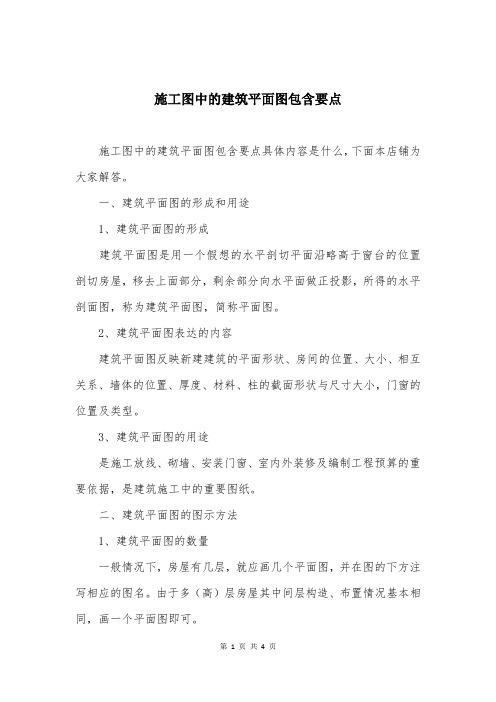

施工图中的建筑平面图包含要点施工图中的建筑平面图包含要点具体内容是什么，下面本店铺为大家解答。

一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

建筑施工图概述1．房屋工程图建造房要经过设计与施工两个阶段。

设计时需要把想象中的房屋用图形表示出来，这种图形统称为房屋工程图,简称房屋图。

2．房屋施工设计图直接用来为施工服务的图样，是建造房屋的技术依据，则庆做到整套图纸完整统一、尽挤全、明确无误等。

这类图纸称为房屋施工设计图，简称施工图。

3．房屋设计步骤（1）初步设计阶段；（2)施工图设计阶段；(3）技术设计阶段初步设计阶段：必须首先提出各种初步设计方案，画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等（对于有些建筑，常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样，称为房屋精步设计图。

这种粗步设计图样中的平、立、剖面图常用1：200、1:400等的比例来绘制。

有时也可用1：100的比例绘制。

施工图设计阶段：它的主要任务是为施工服务，即在初步设计的基础上，结合建筑结构，设备等各工程的相互配合、协调、校核和调整，并把满足工程施工的各项具体要求反映在图纸中。

技术设计阶段：对于大型的比较复杂的工程也有采用三个设计阶段的，即在两个设计阶段之间还有一个技术设计阶段，用来＊入解决各工种之间的协调等的技术下。

初步设计图和施工图，在图示原理和绘制方法上是一致的，但它们在表达内容的深入和详尽的程度上却有很大的原则.施工图在图纸的数量上要齐全无缺，在工种上要增添各种设备的设计图。

一、房屋的组成建筑物按其使用功能通常可分为:1．工业建筑（厂房、仓库、动力间等）2．农业建筑（谷创始、饲养场、拖拉机站等）3．民用建筑：居住建筑（住宅、宿舍、公寓等）；公共建筑（学校、旅馆、会堂等)。

各种不同的建筑物，尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式及规模大小等各自有着种种特点。

但构成建筑物的主要部分是由：基础、墙（或柱)楼（地面)人面、屋顶、楼梯、门、窗等部分组成。

此外，一般建筑物尚有台除(坡道)、雨蓬、阳台、雨水管、明沟(或散水）以及其它各种构配件和装饰等。

一、施工图的内容和用途一套完整的施工图，根据其专业内容或作用不同，一般包括：(一)图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

(二)设计总说明主要说明工程的概况和总的要求。

内容一般应包括：设计依据(如设计规模、建筑面积以及有关的地质、气象资料等)；设计标准(如建筑标准、结构荷载等级、抗震要求等)；施工要求(如施工技术、材料要求以及采用新技术、新材料或有特殊要求的做法说明)等。

以上各项内容，对于简单的工程，也可分别在各专业图纸上写成文字说明：(三)建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。

表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。

(四)结构施工图包括结构平面布置图和各构件的结构详图。

表示承重结构的布置情况，构件类型，尺寸大小及构造做法等。

(五)设备施工图包括给水排水、采暖通风、电气等设备的平面布置图、系统图和详图。

表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。

二、施工图中常用的符号为了保证制图质量、提高效率、表达统一和便于识读，我国制订了国家标准(房屋建筑制图统一标准)(简称《标准》)，其中几项主要的规定和常用的表示方法如下：(一)定位轴线在施工图中通常将房屋的基础、墙、柱和梁等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸，这些轴线称为定位轴线。

定位轴线采用细点划线表。

轴线编号的圆圈用细实线，在圆圈内写上编号。

在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。

垂直方向的编号，用大写英文字母自下而上顺次编写，英文字母中I、O及z三个字母不得作轴线编号，以免与数字1、0及2混淆。

对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。

分母表示前一轴线的编号，分子表示附加轴线的编号。

(二)标高在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。

工程施工图纸纸张一、概述工程施工图纸是施工过程的蓝图，对于工程的施工起着非常重要的作用。

在工程施工图纸中，包含了工程的各个部分的详细设计图纸，包括建筑结构、设备安装、管道布置等各个方面的设计内容。

工程施工图纸是施工单位施工的依据，也是监理单位监督施工的依据，因此在工程施工过程中，要做好施工图纸的编制和审查工作，确保图纸的准确性和合理性。

二、工程施工图纸内容1.建筑结构图纸建筑结构图纸是工程施工图纸中最重要的一部分，它包括了建筑的各个部分的结构设计详图，包括基础、墙体、柱子、梁、楼板等各个部分的详细设计。

在建筑结构图纸中，要按照工程设计要求进行细致的设计，确保建筑的结构安全性和稳定性。

2.设备安装图纸设备安装图纸是工程施工图纸中另一个重要的部分，它包括了各种设备的安装位置、布置方式以及管道连接等详细信息。

在设备安装图纸中，要确保设备的安装位置符合设计要求，设备的安装方式合理，并且设备之间的管道连接要符合相关标准。

3.管道布置图纸管道布置图纸是工程施工图纸中最为细致复杂的一部分，它包括了工程中各种管道的布置方式、连接方式以及管道走向等详细信息。

在管道布置图纸中，要确保各个管道的布置方式能够满足工程设计要求，保证管道的连通性和正常运转。

4.其他内容除了建筑结构图纸、设备安装图纸和管道布置图纸外，工程施工图纸中还包括了其他相关的内容，例如电气布置图纸、消防布置图纸、给排水布置图纸等。

在这些图纸中，要按照相关标准进行设计，确保各个方面的施工同时达到最优的效果。

三、工程施工图纸的编制1.确定设计要求在进行工程施工图纸的编制前，首先要确定工程设计要求，包括建筑结构、设备安装、管道布置等方面的设计要求。

只有明确了设计要求，才能确保工程施工图纸的准确性和合理性。

2.细致设计在进行工程施工图纸的编制时，要按照设计要求进行细致的设计，包括建筑结构的详图、设备的安装位置、管道的布置方式等。

在设计过程中要考虑设计的可行性和实用性，确保施工图纸能够满足工程施工的需求。

建筑施工图与结构施工图的区别建筑施工图和结构施工图是建筑工程中两个非常重要的概念，它们都承载着对建筑物施工的指导和规划。

虽然二者都是为了完成建筑工程的施工而制定的，但是它们之间存在着一些明显的区别。

下面将从内容、重点、用途等方面来探讨建筑施工图和结构施工图之间的区别。

首先，建筑施工图主要是对建筑物的外观和功能进行规划和设计，包括建筑的布局、外立面、室内装修等内容。

建筑施工图通常包括建筑平面图、立面图、剖面图、节点图、细部图等，通过这些图纸来指导建筑物的施工。

而结构施工图则是对建筑物的结构部分进行规划和设计，主要包括建筑物的承重结构、梁柱墙板等。

结构施工图通常包括结构平面图、结构节点图、钢筋图、预应力布置图等，通过这些图纸来指导建筑物结构的施工。

其次，建筑施工图和结构施工图在设计和施工中的重点也有所不同。

建筑施工图更注重建筑物的外观和功能，包括建筑的美学效果、实用性和舒适性等方面，因此在建筑施工图的设计中会更加注重建筑物的外观设计和功能布局。

而结构施工图更注重建筑物的承重结构和安全性能，包括结构的稳定性、抗震性、承重能力等方面，因此在结构施工图的设计中会更加注重结构的强度和稳定性。

此外，建筑施工图和结构施工图在使用和用途上也有所不同。

建筑施工图主要用于指导建筑物的外观和功能的施工，包括建筑物的墙体、窗户、楼梯、地面等部分的施工。

而结构施工图主要用于指导建筑物的结构部分的施工，包括建筑物的承重结构、梁柱墙板等部分的施工。

因此，在建筑施工过程中，建筑施工图和结构施工图都是不可或缺的。

综上所述，建筑施工图和结构施工图在内容、重点、用途等方面存在着明显的区别。

建筑施工图更注重建筑物的外观和功能，而结构施工图更注重建筑物的结构部分。

建筑施工图和结构施工图在建筑工程中起着至关重要的作用，它们的合理设计和使用对于保证建筑工程的质量和安全性具有重要意义。

希望本文能够帮助读者更好地理解建筑施工图和结构施工图之间的区别，为建筑工程的设计和施工提供一定的参考价值。
