建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
我是如何看图的？1．将一套图纸备齐：图纸包括：总平面图、室外管网立面图(或剖面图）、场地地形图（一般缺这三张图)；建施、结施、水旋、通施、电施。
要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。
图纸附件：审图意见、图纸修改、变更单、图纸会审记录、招标答疑，施工队关于图纸的联系单，甚至计算书.如果设计过程中发生有设计变更最好要有旧图。
(这些有利于发现图纸的缺陷，了解变更内容。
对现场监督是非常有用了。
关于计算书，一般是不发给工程师的，但我最近一次的经验是工程师要有一份）.合同、工程量清单及其他合同附件。
其他：地勘报告、红线图、市政管网图（给水排水排污供电通讯)、道路交通图等。
一此建设单位将施工图纸订成厚厚的一大本,这种做法，我个人认为不妥,不便于看图。
2．阅读设计总说明，备好相应的标准、规范、规程和标准图集。
3．看建筑设计总平面图，了解项目总体规划.4．将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。
5．看一层建筑平面图，对照结构施工图（包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中，并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出.6．看基础结构施工图中的桩基部分和基础部分.和地下室部分.7．看建施平面图，对照门窗表将门窗尺寸写在平面图中,并找出建施中，哪些是要在结构主体施工时需留意的地方，如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等，并在梁板图中标出.8．看结施：①将墙柱梁代号按顺序找到，②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志，以便在检查中特别注意事项，④将设计在不同楼层的发生变化的地方，要查出，并标上记号，⑤对照建施、专业施工图纸，查看轴线和构件与结构有没有充突的地方，看有没有需特别注意的地方并标识，⑥楼梯处对照平面图、剖面图，将尺寸一一核算，⑦屋面图特别要与电梯的相关图纸对照.9．综合看建施的平面、立面、剖面施工图及门窗表,将表立面变化的地方在平面图上作标记. 10．拿着图纸到施工现场进行对照看图并检查验收，这十分关键,一般工程们不拿图纸到现场对照这是对工作不负责任的表现，将工程队出错后修改的地方在图纸上注明，并将施工缺陷和难点出标明和记录。

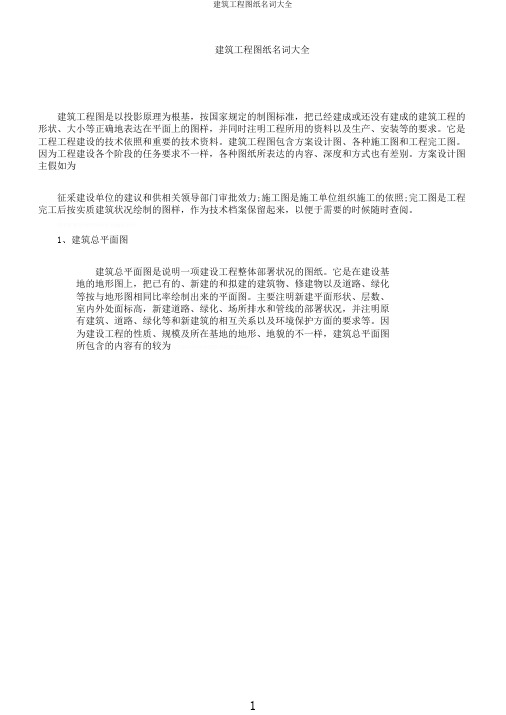

建筑工程图纸名词大全建筑工程图是以投影原理为根基，按国家规定的制图标准，把已经建成或还没有建成的建筑工程的形状、大小等正确地表达在平面上的图样，并同时注明工程所用的资料以及生产、安装等的要求。
它是工程工程建设的技术依照和重要的技术资料。
建筑工程图包含方案设计图、各种施工图和工程完工图。
因为工程建设各个阶段的任务要求不一样，各种图纸所表达的内容、深度和方式也有差别。
方案设计图主假如为征采建设单位的建议和供相关领导部门审批效力;施工图是施工单位组织施工的依照;完工图是工程完工后按实质建筑状况绘制的图样，作为技术档案保留起来，以便于需要的时候随时查阅。
1、建筑总平面图建筑总平面图是说明一项建设工程整体部署状况的图纸。
它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、修建物以及道路、绿化等按与地形图相同比率绘制出来的平面图。
主要注明新建平面形状、层数、室内外处面标高，新建道路、绿化、场所排水和管线的部署状况，并注明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
因为建设工程的性质、规模及所在基地的地形、地貌的不一样，建筑总平面图所包含的内容有的较为简单，有的那么比较复杂，必需时还可分项绘出竖向部署图、管线综合部署图、绿化部署图等。
2、建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计画图。
建筑施工图主要反应一个工程的整体布局，注明建筑物的外面形状、内部部署状况以及建筑结构、装饰、资料、施工要求等，用来作为施工定位放线、内外装饰做法的依照，同时也是结构施工图和设施施工图的依照。
建筑施工图包含设施说明和建筑总平面图、建筑平面图、立面图、剖面图等根本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和资料做法说明等等。
3、建筑工程施工图建筑工程施工图简称施工图，是表示工程工程整体布局，建筑物的外面形状、内部部署、结构结构、内外装饰、资料做法以及设施、施工等要求的图样。
《建筑识图》题库一、多项选择题1、楼梯建筑详图是由（）的组成的。
A、平面图B、断面图C、剖面图D、细部详图2、标高按起算基础准面的不同，分为（）。
A、绝对标高B、建筑标高C、设计标高D、相对标高3、总平面图的主要用途有（ABCD ）。
A、工程概预算、新建房屋定位放线依据B、施工管理依据C、场地填挖方依据D、室外管网、线路布置依据4、下列哪些属于设备施工图（ABCD ）。
A、给排水施工图B、采暖施工图C、通风施工图D、电器照明施工图5、下列哪些属于民用建筑结构施工图（ABC ）。
A、基础图B、结构平面布置图C、钢筋混凝土构件详图D、楼梯结构图和钢结构图6、楼层结构平面布置图一般包括（ABCD ）。
A、结构平面布置图B、局部剖面详图C、构件统计表D、说明7、管道施工图一般由与组成。
（AC ）A、平面图B、立面图C、轴侧图D、剖面图8、标高数字应以为单位，总平面图中注写到小数点后位。
（CD ）A、毫米B、厘米C、米D、2E、39、基础图包括：（ABC ）A、基础平面图B、文字说明C、基础详图D、基础剖面图E、基础立面图10、建筑施工图中，尺寸的组成除了尺寸线外还有（ABC ）。
A、尺寸界线B、起止符号C、尺寸数字D、尺寸箭头E、尺寸单位11、一套房屋施工图，根据其内容和作用不同可分为（BCE ）。
A、总平面图B、建筑施工图C、设备施工图D、首页图E、结构施工图12、建筑平面图中，外部尺寸一般分三道分别是（ABC ）。
A、总尺寸B、细部尺寸C、轴间尺寸D、层高尺寸E、相对标高尺寸13、属于正投影图的基本特性是（BCD ）。
A、可见性B、显实性C、类似性D、积聚性E、不可见性14、正投影的三等关系是指（CDE ）。
A、尺寸相等B、图形相同C、高平齐D、宽相等E、长对正15、房屋施工图按专业分工不同，可分为（ACD ）A、建筑施工图B、配筋图C、结构施工图D、设备施工图E、模板图。
建筑施工图识读学习目标要求1．掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示内容与识读方法。
难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
1．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
1．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
1．1．2 设计总说明主要说明工程的概况和总的要求。
内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
下面是某住宅楼设计说明举例：1．本建筑为长沙某房地产公司经典生活住宅小区工程9栋，共6层，住宅楼底层为车库，总建筑面积3263.36m2,基底面积538.33 m2。
2．本工程为二类建筑，耐火等级二级，抗震设防烈度六度。
3．本建筑定位见总图；相对标高±0.000相对于绝对标高值见总图。
4．本工程合理使用50年；屋面防水等级Ⅱ级。
5．本设计各图除注明外，标高以米计，平面尺寸以毫米计。
6．本图未尽事宜，请按现行有关规范规程施工。
7．墙体材料及做法：砌体结构选用材料除满足本设计外，还必须配合当地建设行政部门政策要求。
地面以下或防潮层以下的砌体，潮湿房间的墙，采用MU10粘土多孔砖和M7.5水泥砂浆砌筑，其余按要求选用。
骨架结构中的填充砌体均不作承重用，其材料选用按表1-6-2：表1-6-2 填充墙材料选用表所用混合砂浆均为石灰水泥混合砂浆。
外墙做法：烧结多孔砖墙面，40厚聚苯颗粒保温砂浆，5.0厚耐碱玻纤网布抗裂砂浆，外墙涂料见立面图。
1．1．3 构造做法表构造做法表是以表格的形式对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
某住宅楼工程做法如表1-6-3所示：表1-6-3 构造做法表1．1．4 门窗表门窗表反映门窗的类型、编号、数量、尺寸规格、所在标准图集等相应内容、以备工程施工、结算所需。
表1-6-4为某住宅楼门窗表。
表1-6-4 门窗表1．2 建筑总平面图1．2．1 总平面图的形成和用途总平面图是将拟建工程附近一定范围内的建筑物、构筑物及其自然状况，用水平投影方法和相应的图例画出的图样。
主要是表示新建房屋的位置、朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。
是新建房屋施工定位、土方施工、以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
总平面的比例一般为1：500、1：1000、1：2000 等。
1．2．2 总平面图的图示内容1．拟建建筑的定位拟建建筑的定位有三种方式：一种是利用新建筑与原有建筑或道路中心线的距离确定新建筑的位置；第二种是利用施工坐标确定新建建筑的位置；第三种是利用大地测量坐标确定新建建筑的位置。
2．拟建建筑、原有建筑物位置、形状在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。
在设计中，为了清楚表示建筑物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层数。
3．附近的地形情况。
一般用等高线表示，由等高线可以分析出地形的高低起伏情况。
4．道路主要表示道路位置、走向以及与新建建筑的联系等。
5．风向频率玫瑰图。
风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚线表示），共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、八三个月）的风向频率。
风由外面吹过建设区域中心的方向称为风向。
风向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比。
6．树木、花草等的布置情况。
7．喷泉、凉亭、雕塑等的布置情况。
1．2．3 建筑总平面图图例符号要能熟练识读建筑总平面图，必须熟悉常用的建筑总平面图图例符号，常用建筑总平面图图例符号如图1-6-1。
1．2．4 总平面图的识图示例如图1-6-2为某企业拟建科研综合楼及生产车间，均座东朝西，拟建筑于比较平坦的某山脚下，科研综合楼为四层，室内地坪绝对标高为67.45m，相对标高为±0.000，生产车间为两层，室内地坪绝对标高为67.45m，相对标高为±0.000；科研综合楼有一个朝西主出入口，生产车间有一个朝西主出入口，一个朝南次要出入口及一个朝北次要出入口。
建筑物的西侧有一条七米宽的主干道，主干道两侧分别是2.5宽的绿化带，生产车间的北面设有一水池，七道生态停车位及一座高低压配电室，一道山体护坡；该场地常年主导风向为西北风。
1．3 建筑平面图1．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。
平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
1．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。
此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。
因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。
1．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。
（2）表示建筑物的门、窗位置及编号。
（3）注明各房间名称及室内外楼地面标高。
（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）画出剖面图的剖切符号及编号。
（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
（9）标注详图索引符号。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
如图1-6-3（a）。
2）索引出的详图，如与被索引的详图不同在一张图纸内，应在索引符号的上半圆中用阿拉伯注明该详图的编号，在索引符号的下半圆中用用阿拉伯数字注明该详图所在图纸的编号。
数字较多时，可加文字标注。
如图1-6-3（b）。
3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
如图1-6-3（c）。
详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为14mm粗实线绘制。
详图应按下列规定编号：1）图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。
如图1-6-4（a）.2）详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。
如图1-6-4（b）。
图1-6-4 详图符号（10）画出指北针。
指北针常用来表示建筑物的朝向。
指北针外圆直径为24mm，采用细实线绘制，指北针尾部宽度为3 mm，指北针头部应注明“北”或“N”字。
2．标准层平面图的图示内容（1）表示建筑物的门、窗位置及编号。
（2）注明各房间名称、各项尺寸及楼地面标高。
（3）表示建筑物的墙、柱位置并对其轴线编号。
（4）表示楼梯的位置及楼梯上下行方向、级数及平台标高。
（5）表示阳台、雨篷、雨水管的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）标注详图索引符号。
3．屋顶平面图的图示内容屋顶檐口、檐沟、屋顶坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等。
1．3．4 建筑平面图的图例符号阅读建筑平面图应熟悉常用图例符号，以下是从规范中摘录的部分图例符号，读者可参见GB/T 5001-2001《房屋建筑制图统一标准》。
图1-6-5 建筑平面图常用图例符号1．3．5 建筑平面图的识读举例本建筑平面图分底层平面图（如图1-6-6）、标准层平面图（如图1-6-7）及屋顶平面图（如图1-6-8）。
从图中可知比例均为1：100，从图名可知是哪一层平面图。
从底层平面图的指北针可知该建筑物朝向为坐北朝南；同时可以看出，该建筑为一字形对称布置，主要房间为卧室，内墙厚240mm，外墙厚370mm。
本建筑设有一间门厅，一个楼梯间，中间有1.8宽的内走廊，每层有一间厕所，一间盥洗室。
有两种门，三种类型的窗。
房屋开间为3.6米，进深为5.1米。
从屋顶平面图可知，本建筑屋顶是坡度为3%的平屋顶，两坡排水，南、北向设有宽为600 mm的外檐沟，分别布置有3根落水管，非上人屋面。
剖面图的剖切位置在楼梯间处。
图1-6-6 底层平面图图1-6-7 标准层平面图1．3．6 建筑平面图的绘制方法和步骤如图1-6-9所示，建筑平面图的绘制方法和步骤如下：1．绘制墙身定位轴线及柱网。
