常用低压电器及电气控制电路电子教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的基本结构与原理1.3 低压电器的性能与选用第二章：开关与保护电器2.1 开关电器概述2.2 刀开关、转换开关与断路器2.3 熔断器与热继电器2.4 低压断路器选用与安装第三章：接触器与启动器3.1 接触器的工作原理与结构3.2 接触器的选用与安装3.3 启动器的工作原理与结构3.4 启动器的选用与安装第四章：变频器与软启动器4.1 变频器的工作原理与结构4.2 变频器的选用与安装4.3 软启动器的工作原理与结构4.4 软启动器的选用与安装第五章：电气控制电路基础5.1 电气控制电路的组成与特点5.2 电气控制电路的图形符号与文字符号5.3 电气控制电路的设计与分析方法5.4 电气控制电路的调试与维护第六章：电气控制电路实例分析6.1 简单电气控制电路分析6.2 典型生产机械电气控制电路分析6.3 复杂电气控制电路分析方法与技巧6.4 电气控制电路的优化与改进第七章：可编程控制器（PLC）基础7.1 PLC的定义与工作原理7.2 PLC的硬件组成与功能7.3 PLC的编程语言与指令系统7.4 PLC的安装、调试与维护第八章：PLC控制系统设计与应用8.1 PLC控制系统设计步骤与方法8.2 PLC控制系统的硬件设计与软件编程8.3 PLC在电气控制中的应用实例8.4 PLC控制系统的故障诊断与维修第九章：电气控制系统的设计与仿真9.1 电气控制系统设计原则与方法9.2 电气控制系统仿真技术简介9.3 电气控制系统仿真软件的使用9.4 电气控制系统仿真实例分析第十章：电气工程案例分析与实践10.1 电气工程项目概述10.2 电气控制系统施工与验收10.3 电气工程案例分析10.4 电气工程实践操作与技能训练重点和难点解析第一章：低压电器概述重点环节：低压电器的定义与分类、基本结构与原理。
补充说明：详细解释低压电器的概念，包括其工作电压范围；阐述不同类型低压电器的功能和应用场景；解析低压电器的工作原理，如接触器、断路器等。
低压电气继电器控制1. 介绍低压电气继电器是一种自持继电器，广泛应用于低压控制电路中，可用于控制电机、灯光、风扇等设备。
本文将介绍低压电气继电器的特点、工作原理以及在电气控制系统中的应用。
2. 特点低压电气继电器具有以下特点：•高可靠性：低压电气继电器采用优质的材料和制造工艺，具有较高的可靠性，能够长时间稳定工作。
•低功耗：低压电气继电器在工作状态下功耗较低，能够节约能源。
•灵巧性：低压电气继电器的触点可以进行多种连接方式，具有较高的灵巧性，适用于不同的控制需求。
•简单可靠：低压电气继电器结构简单、使用方便，具有较高的可靠性，无需复杂的安装和维护。
3. 工作原理低压电气继电器的工作原理基于电磁吸合和断开的原理。
当控制电路中的电流通过继电器的线圈时，产生的磁场吸引继电器的铁芯，使触点闭合；当电流断开时，磁场消失，触点翻开。
低压电气继电器的线圈通常与低压控制电路连接，而其触点那么与被控制的设备连接。
当控制电路中的电流通过继电器的线圈时，继电器的线圈产生的磁场吸引继电器的铁芯，使触点闭合，从而使被控制的设备通电；当线路中的电流断开时，磁场消失，触点翻开，从而使被控制的设备断电。
低压电气继电器通常还配备了保护电路，以防止电流过大或过小对继电器和被控制设备造成损坏。
4. 应用低压电气继电器在电气控制系统中有广泛的应用。
以下是一些常见的应用场景：4.1 电机控制低压电气继电器可用于控制电机的启动、停止和转向。
通过控制继电器的触点闭合和断开，可以控制电机的工作状态。
4.2 照明控制低压电气继电器也可用于照明系统的控制。
通过控制继电器的触点，可以实现照明灯的开关控制、亮度调节等功能。
4.3 风扇控制低压电气继电器还可以用于风扇的控制。
通过控制继电器的触点，可以控制风扇的启动和停止，调节风扇的转速。
4.4 温度控制低压电气继电器还常用于温度控制系统中。
通过控制继电器的触点闭合和断开，可以实现温度的控制和调节。
5. 结论低压电气继电器是一种在低压控制电路中常用的设备，具有高可靠性、低功耗、灵巧性和简单可靠等特点。
常用低压电器及电气控制电路电子教案第一章：概述1.1 教学目标了解低压电器的定义和分类掌握低压电器的基本工作原理和功能熟悉低压电器在电气控制系统中的应用1.2 教学内容低压电器的定义和分类低压电器的基本工作原理低压电器的主要功能低压电器在电气控制系统中的应用1.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解低压电器的工作原理和功能引导学生进行思考和讨论，提高学生对低压电器在实际应用中的认识1.4 教学评估通过课堂讲解和案例分析，评估学生对低压电器的定义和分类的理解程度通过课后作业和小组讨论，评估学生对低压电器的工作原理和功能的掌握情况通过实际操作和模拟实验，评估学生对低压电器在电气控制系统中的应用能力第二章：低压断路器2.1 教学目标了解低压断路器的定义和分类掌握低压断路器的工作原理和功能熟悉低压断路器在电气控制系统中的应用2.2 教学内容低压断路器的定义和分类低压断路器的工作原理低压断路器的主要功能低压断路器在电气控制系统中的应用2.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解低压断路器的工作原理和功能引导学生进行思考和讨论，提高学生对低压断路器在实际应用中的认识2.4 教学评估通过课堂讲解和案例分析，评估学生对低压断路器的定义和分类的理解程度通过课后作业和小组讨论，评估学生对低压断路器的工作原理和功能的掌握情况通过实际操作和模拟实验，评估学生对低压断路器在电气控制系统中的应用能力第三章：接触器3.1 教学目标了解接触器的定义和分类掌握接触器的工作原理和功能熟悉接触器在电气控制系统中的应用3.2 教学内容接触器的定义和分类接触器的工作原理接触器的主要功能接触器在电气控制系统中的应用3.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解接触器的工作原理和功能引导学生进行思考和讨论，提高学生对接触器在实际应用中的认识3.4 教学评估通过课堂讲解和案例分析，评估学生对接触器的定义和分类的理解程度通过课后作业和小组讨论，评估学生对接触器的工作原理和功能的掌握情况通过实际操作和模拟实验，评估学生对接触器在电气控制系统中的应用能力第四章：继电器4.1 教学目标了解继电器的定义和分类掌握继电器的工作原理和功能熟悉继电器在电气控制系统中的应用4.2 教学内容继电器的定义和分类继电器的工作原理继电器的主要功能继电器在电气控制系统中的应用4.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解继电器的工作原理和功能引导学生进行思考和讨论，提高学生对继电器在实际应用中的认识4.4 教学评估通过课堂讲解和案例分析，评估学生对继电器的定义和分类的理解程度通过课后作业和小组讨论，评估学生对继电器的工作原理和功能的掌握情况通过实际操作和模拟实验，评估学生对继电器在电气控制系统中的应用能力第五章：电气控制电路基础5.1 教学目标了解电气控制电路的定义和分类掌握电气控制电路的基本组成和原理熟悉电气控制电路的设计方法和步骤5.2 教学内容电气控制电路的定义和分类电气控制电路的基本组成电气控制电路的基本原理电气控制电路的设计方法和步骤5.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制第六章：电气控制电路分析6.1 教学目标学会分析电气控制电路的方法和步骤能够识别和理解电气控制电路中的各种控制环节掌握典型电气控制电路的分析技巧6.2 教学内容电气控制电路分析的方法和步骤电气控制电路中的常见控制环节典型电气控制电路分析案例6.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制电路的运行原理引导学生进行思考和讨论，提高学生对电气控制电路分析的掌握能力6.4 教学评估通过课堂讲解和案例分析，评估学生对电气控制电路分析的方法和步骤的理解程度通过课后作业和小组讨论，评估学生对电气控制电路中常见控制环节的识别和理解能力通过实际操作和模拟实验，评估学生对典型电气控制电路分析的技巧掌握情况第七章：电气控制电路设计7.1 教学目标掌握电气控制电路设计的方法和步骤熟悉电气控制电路设计中的注意事项能够独立完成简单电气控制电路的设计电气控制电路设计的方法和步骤电气控制电路设计中的注意事项电气控制电路设计案例分析7.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制电路设计的原理和过程引导学生进行思考和讨论，提高学生对电气控制电路设计的掌握能力7.4 教学评估通过课堂讲解和案例分析，评估学生对电气控制电路设计的方法和步骤的理解程度通过课后作业和小组讨论，评估学生对电气控制电路设计中注意事项的熟悉程度通过实际操作和模拟实验，评估学生对电气控制电路设计的实际应用能力第八章：电气控制电路的调试与维护8.1 教学目标学会电气控制电路调试的方法和步骤能够对电气控制电路进行故障诊断和排除熟悉电气控制电路的维护保养知识8.2 教学内容电气控制电路调试的方法和步骤电气控制电路故障诊断与排除技巧电气控制电路的维护保养知识采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制电路调试和维护的方法引导学生进行思考和讨论，提高学生对电气控制电路故障诊断和排除的掌握能力8.4 教学评估通过课堂讲解和案例分析，评估学生对电气控制电路调试方法和步骤的理解程度通过课后作业和小组讨论，评估学生对电气控制电路故障诊断与排除技巧的熟悉程度通过实际操作和模拟实验，评估学生对电气控制电路维护保养的实际应用能力第九章：电气控制电路在自动化生产线中的应用9.1 教学目标了解自动化生产线的组成和原理掌握电气控制电路在自动化生产线中的应用熟悉电气控制电路在自动化生产线中的设计方法和步骤9.2 教学内容自动化生产线的组成和原理电气控制电路在自动化生产线中的应用电气控制电路在自动化生产线中的设计方法和步骤9.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制电路在自动化生产线中的应用引导学生进行思考和讨论，提高学生对电气控制电路在自动化生产线中设计的掌握能力9.4 教学评估通过课堂讲解和案例分析，评估学生对自动化生产线的组成和原理的理解程度通过课后作业和小组讨论，评估学生对电气控制电路在自动化生产线中的应用的熟悉程度通过实际操作和模拟实验，评估学生对电气控制电路在自动化生产线中设计的实际应用能力第十章：电气控制电路的发展趋势10.1 教学目标了解电气控制电路的发展历程掌握电气控制电路的最新发展趋势能够预测电气控制电路未来的发展方向10.2 教学内容电气控制电路的发展历程电气控制电路的最新发展趋势电气控制电路未来的发展方向10.3 教学方法采用讲授和案例分析相结合的方式进行教学通过实物演示和图片展示，帮助学生直观理解电气控制电路的最新发展趋势引导学生进行思考和讨论，提高学生对电气控制电路未来发展重点解析1. 低压电器的定义、分类、工作原理、功能及其在电气控制系统中的应用。

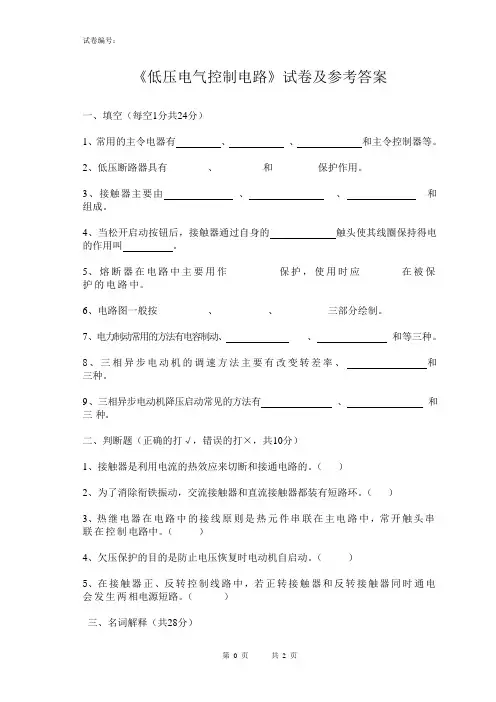

《低压电气控制电路》试卷及参考答案一、填空（每空1分共24分）1、常用的主令电器有、、和主令控制器等。
2、低压断路器具有________、_________和_________保护作用。
3、接触器主要由、、和组成。
4、当松开启动按钮后，接触器通过自身的触头使其线圈保持得电的作用叫。
5、熔断器在电路中主要用作__________保护，使用时应________在被保护的电路中。
6、电路图一般按__________、__________、__________三部分绘制。
7、电力制动常用的方法有电容制动、、和等三种。
8、三相异步电动机的调速方法主要有改变转差率、和三种。
9、三相异步电动机降压启动常见的方法有、和三种。
二、判断题（正确的打√，错误的打×，共10分）1、接触器是利用电流的热效应来切断和接通电路的。
（）2、为了消除衔铁振动，交流接触器和直流接触器都装有短路环。
（）3、热继电器在电路中的接线原则是热元件串联在主电路中，常开触头串联在控制电路中。
（）4、欠压保护的目的是防止电压恢复时电动机自启动。
（）5、在接触器正、反转控制线路中，若正转接触器和反转接触器同时通电会发生两相电源短路。
（）三、名词解释（共28分）1、接触器联锁(5分）2、低压断路器的选用原则（6分）3、交流接触器工作时噪声大的原因有哪些？（7分）4、制动及制动方法（5分）5、位置控制（5分）五、简答题（共28分）1、交流接触器由哪几部分组成？各部分的作用是什么？（8分）2、在电路图中，SB、KM、FR、FU分别是什么电器元件的文字符号？（6分）3、什么叫降压启动？常见的降压启动方法有哪几种？（6分）4、在电气控制线路中，对电动机常采用哪几种保护措施（说出四种）？各由么电器来实现？（8分）参考答案《单片机原理与应用》试题015答案填空（每空1分，共24分）7、CPU 和外设进行数据交换时常用的方式有无条件转换、查询方式、中断方式三种。

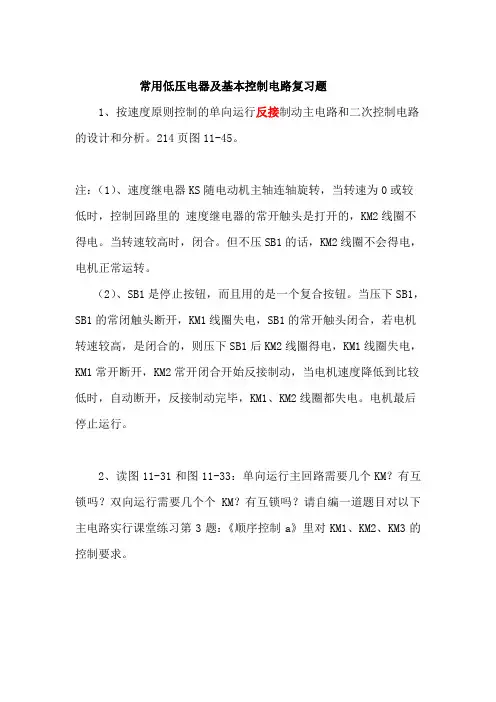

常用低压电器及基本控制电路复习题1、按速度原则控制的单向运行反接制动主电路和二次控制电路的设计和分析。
214页图11-45。
注：（1）、速度继电器KS随电动机主轴连轴旋转，当转速为0或较低时，控制回路里的速度继电器的常开触头是打开的，KM2线圈不得电。
当转速较高时，闭合。
但不压SB1的话，KM2线圈不会得电，电机正常运转。
（2）、SB1是停止按钮，而且用的是一个复合按钮。
当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，若电机转速较高，是闭合的，则压下SB1后KM2线圈得电，KM1线圈失电，KM1常开断开，KM2常开闭合开始反接制动，当电机速度降低到比较低时，自动断开，反接制动完毕，KM1、KM2线圈都失电。
电机最后停止运行。
2、读图11-31和图11-33：单向运行主回路需要几个KM？有互锁吗？双向运行需要几个个KM？有互锁吗？请自编一道题目对以下主电路实行课堂练习第3题：《顺序控制a》里对KM1、KM2、KM3的控制要求。
3、双速电动机的主回路和控制回路的设计与分析。
220页4、按时间原则控制的单相桥式整流能耗制动二次控制电路的工作原理。
216页图11-47.注：（1）SB1是停止按钮，而且用的是一个复合按钮。
当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，KM2线圈得电，进入制动：（2）在主回路，当KM2常开闭合，变压器T的原边绕组有交流电流通过，在其付边绕组就产生交流感应电压。
UR桥式整流器的1、2端输入交流电压，3、4端输出直流电压。
直流电流经定子绕组和限流电阻RP形成回路产生一个NS恒定磁场。
当转子由于惯性而仍在旋转时，转子导体切割此恒定磁场，从而感应电动势产生电流，由下图可以判定，这时由转子电流和恒定磁场作用所产生的电磁力矩的方向与转子转动的方向相反，为一制动转矩，使转速下降。
当n=0时，转子电动势和电流均为零，制动过程结束。
这种方法是将转子的动能变为电能，消耗在转子电阻上（对绕线转子感应电动机包括转子串接电阻），所以称为能耗制动。
低压电气继电器控制引言低压电气继电器是现代电气控制系统中常用的一种设备。
它通过控制继电器的开关动作来实现电气电路的开闭。
在各种工业和民用场合中，低压电气继电器的控制应用十分广泛。
本文将介绍低压电气继电器的基本原理、结构及其常见的应用场景。
一、低压电气继电器的基本原理低压电气继电器由继电器本体和控制电路组成。
继电器本体包括电磁线圈、动作系统和触点系统。
控制电路通过施加控制信号，使电磁线圈产生磁场，从而引动动作系统，使触点闭合或断开。
低压电气继电器可根据控制电压的特性进一步分为交流继电器和直流继电器。
低压电气继电器的原理是基于电磁感应定律，即当电磁线圈通电时，会产生磁场，使得继电器的动作部分发生运动。
当控制信号中断，电磁线圈的电流消失，动作部分回到初始位置。
二、低压电气继电器的结构低压电气继电器通常由外壳、电磁线圈、动作系统和触点系统组成。
1.外壳：用于固定电磁线圈、动作系统和触点系统，保护继电器内部结构，防止电路短路和触摸触点。
2.电磁线圈：由绕组和铁芯组成，是继电器的核心部件。
通电时产生磁场，控制继电器的动作。
3.动作系统：由铁芯、机械弹簧和杆件等组成。
当电磁线圈通电时，动作系统受到磁力作用，触点闭合或断开。
4.触点系统：由常开触点和常闭触点组成。
触点闭合时，电路通断运行。
三、低压电气继电器的应用场景由于低压电气继电器具有结构简单、使用方便、稳定可靠等优点，广泛应用于各个领域。
1.家用电器：低压电气继电器被广泛用于家用电器的控制电路中，如空调、电冰箱等。
它能够实现各种电器设备的开关控制，提高设备的使用方便性。
2.工业自动化：工业生产过程中，低压电气继电器常用于监控、报警、保护和控制系统。
通过组合不同类型的继电器，可以实现复杂的控制逻辑，提高生产效率和安全性。
3.照明系统：低压电气继电器可以用于照明系统中，通过连接到开关电源和灯具，实现灯的开关控制。
它能够根据光照强度和时间自动开关灯光，实现节能的目的。
电工基础（常用低压电器与控制电路）知识测试试卷1．全压起动的电动机，其熔丝应选择电动机额定电流的( )倍。
[单选题] *11.5～2.5(正确答案)24～52．根据生产机械运动部件的行程或位置，利用( )来控制电动机的工作状态称为行程控制原则。
[单选题] *电流继电器时间继电器位置开关(正确答案)速度继电器3．利用( )按一定时间间隔来控制电动机的工作状态称为时间控制原则。
[单选题] *电流继电器时间继电器(正确答案)位置开关速度继电器4．按下负荷按钮时（）。
[单选题] *常开触头先闭合常闭触头先断开(正确答案)常开、常闭触头同时动作以上都不正确5．按钮帽的颜色和符号标志是用来（）。
[单选题] *注意安全引起警惕区分功能(正确答案)装饰美观6．急停按钮应该选用（）。
[单选题] *红色(正确答案)白色黑色黄色7．三相异步电动机的正反转控制线路中，性能最好的联锁控制线路是（）。
[单选题] *按钮联锁接触器联锁机械联锁接触器和按钮联锁(正确答案)8．如图所示四个控制电路，能实现三相异步电动机正常的启动和停止的是( )。
[单选题] *A.(正确答案)B.C.D.9．熔断器中对线路和设备起核心保护作用的是（）。
[单选题] *熔体(正确答案)熔座填料都不是10．熔断器串接在电路中主要用作（）。
[单选题] *短路保护(正确答案)欠压保护失压保护11．双轮旋转式行程开关为（）。
[单选题] *自动复位式非自动复位式(正确答案)自动或非自动复位式都不是12．交流接触器的铁心端面装有短路环的目的是（）。
[单选题] *减小铁心振动(正确答案)增大铁心磁通减缓铁心冲击都不是13．（）是交流接触器发热的主要部件。
[单选题] *线圈铁心(正确答案)触头接线桩14．热继电器中主双金属片的弯曲主要是由于两种金属材料的（）不同。
[单选题] *机械强度导电能力热膨胀系数(正确答案)15．空气阻尼式时间继电器调节延时的方法是（）。
