PVC无护套电线工艺作业指导书汇编

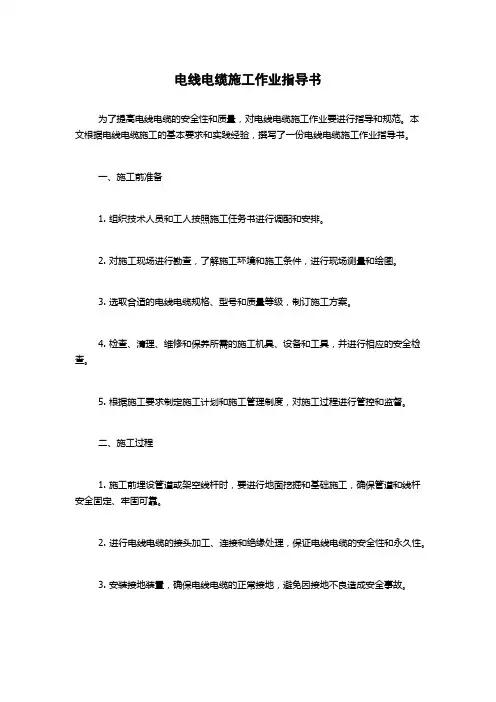

电线电缆施工作业指导书为了提高电线电缆的安全性和质量，对电线电缆施工作业要进行指导和规范。

本文根据电线电缆施工的基本要求和实践经验，撰写了一份电线电缆施工作业指导书。

一、施工前准备1. 组织技术人员和工人按照施工任务书进行调配和安排。

2. 对施工现场进行勘查，了解施工环境和施工条件，进行现场测量和绘图。

3. 选取合适的电线电缆规格、型号和质量等级，制订施工方案。

4. 检查、清理、维修和保养所需的施工机具、设备和工具，并进行相应的安全检查。

5. 根据施工要求制定施工计划和施工管理制度，对施工过程进行管控和监督。

二、施工过程1. 施工前埋设管道或架空线杆时，要进行地面挖掘和基础施工，确保管道和线杆安全固定、牢固可靠。

2. 进行电线电缆的接头加工、连接和绝缘处理，保证电线电缆的安全性和永久性。

3. 安装接地装置，确保电线电缆的正常接地，避免因接地不良造成安全事故。

4. 进行电线电缆的保护处理，包括使用保护管、导线套管等防护措施，在易受到机械损伤或自然灾害冲击的地方进行特别保护。

5. 进行电线电缆的敷设和张拉，保证电线电缆的强度、稳定性和正确性。

6. 进行电线电缆的试验和检查，包括电气安全试验、电阻测试、电缆外观检查等，确保电线电缆符合标准和规范要求。

三、施工后的清理和保养1. 在工程建设完毕后，对施工现场进行清理和整理，清除垃圾，维护施工环境的清洁和整洁。

2. 进行电线电缆的定期检查和维护，包括隔断箱的检查、电缆头及端子的绝缘状况的检查，避免故障的发生。

3. 对电线电缆进行保护处理，避免氧化、老化等问题，包括电线电缆的防护层的处理、绝缘材料的修补等。

4. 进行电线电缆的更新和升级，对老化的电线电缆进行更换和升级，保证电线电缆的稳定性和安全性。

综上所述，电线电缆是现代化生产和生活的基础设施之一，其施工和维护工作的重要性不容忽视。

本文所提供的电线电缆施工作业指导书，在实践中可以起到一定的指导和规范作用，提高电线电缆的安全性和质量。

PVC无护套电线工艺作业指导书大全12020年5月29日广东穗星电缆实业有限公司工艺作业指导书2 2020年5月29日文件编号:SX-QW-04- 版次: A/0受控状态: 受控号:003编制: 审核:制定日期: /03/01 生效日期: /03/03广东穗星电缆实业有限公司工艺作业指导书3 2020年5月29日广东穗星电缆实业有限公司无护套工艺作业指导书4 2020年5月29日广东穗星电缆实业有限公司无护套工艺作业指导书5 2020年5月29日广东穗星电缆实业有限公司无护套工艺作业指导书6 2020年5月29日广东穗星电缆实业有限公司无护套工艺作业指导书7 2020年5月29日广东穗星电缆实业有限公司8 2020年5月29日无护套工艺作业指导书注:护套线的绝缘线的生产流程同无护套电线生产流程一样.广东穗星电缆实业有限公司护套外层工艺作业指导书92020年5月29日广东穗星电缆实业有限公司护套外层工艺作业指导书102020年5月29日广东穗星电缆实业有限公司护套外层工艺作业指导书2020年5月29日广东穗星电缆实业有限公司护套外层工艺作业指导书122020年5月29日广东穗星电缆实业有限公司护套外层工艺作业指导书132020年5月29日广东穗星电缆实业有限公司142020年5月29日附表一:152020年5月29日227I E C O1(B V)、绞股工艺参数162020年5月29日附表二:绝缘线绞股工艺参数172020年5月29日<工艺作业指导>附件三227IEC 01(BV)电线的综合数据实心导体用第1种,绞合导体用第2种。

182020年5月29日<<工艺作业指导书>> 附件四:227IEC02(RV)型450/750V铝芯聚氯乙烯绝缘电缆192020年5月29日<<工艺作业指导书>> 附件五:BVR型450/750V铜芯聚氯乙烯绝缘软电缆202020年5月29日<护套电线工艺作业指导书>> 附件六:BVV型300/500V铜芯聚氯乙烯绝缘护套圆型电缆212020年5月29日<护套电线工艺作业指导书>> 附件七:BVVB型300/500V铜芯聚氯乙烯绝缘护套扁型电缆222020年5月29日<护套电线工艺作业指导书>> 附件八:227IEC53(RVV)型300/500V铜芯软线232020年5月29日24 2020年5月29日<工艺作业指导书>> 附件九:RVS型300/300V铜芯聚氯乙烯绝缘软电缆252020年5月29日附表拾1:线速度参数表262020年5月29日附表拾2:线速度参数表272020年5月29日附表拾3:线速度参数表282020年5月29日29 2020年5月29日广东穗星电缆实业有限公司工艺流程图一:聚氯乙烯绝缘控制电缆:302020年5月29日拉丝绞线挤绝缘成缆挤护套成品检验包装二:额定电压0.6/1kV挤包绝缘电力电缆:1.聚氯乙烯绝缘电力电缆:拉丝退火绞线挤绝缘成缆挤护套成品检验包装2.交联聚乙烯绝缘电力电缆:拉丝退火绞线挤绝缘下温水交联成缆挤护套成品检验包装广东穗星电缆实业有限公司312020年5月29日工装、模具图纸文件编号:SX-TZ-01- 版次:A/0受控状态: 受控号:003编制: 审核:制定日期: /09/10 生效日期: /09/21322020年5月29日文档仅供参考广东穗星电缆实业有限公司塑料绝缘控制电缆工艺作业指导书332020年5月29日广东穗星电缆实业有限公司塑料绝缘控制电缆工艺作业指导书342020年5月29日广东穗星电缆实业有限公司塑料绝缘控制电缆工艺作业指导书352020年5月29日广东穗星电缆实业有限公司塑料绝缘控制电缆工艺作业指导书362020年5月29日广东穗星电缆实业有限公司37 2020年5月29日塑料绝缘控制电缆工艺作业指导书382020年5月29日广东穗星电缆实业有限公司塑料绝缘控制电缆工艺作业指导书392020年5月29日附表一:拉丝工艺参数402020年5月29日41 2020年5月29日附表二:绞线工艺参数(圆形)422020年5月29日附表三:绞线工艺参数(扇形)432020年5月29日附件四:塑料绝缘控制电缆工艺参数442020年5月29日实心导体用第1种,绞合导体用第2种。

电线电缆施工作业指导书1. 引言电线电缆施工是建筑、工业和通信领域中非常重要的一项工作。

本指导书旨在提供详细的步骤和要求，以确保电线电缆施工作业的安全性和质量。

2. 施工前准备2.1 工程设计：在施工前，必须仔细审查和理解工程设计图纸，并与设计师进行沟通，确保理解设计要求。

2.2 材料准备：根据设计要求，准备好所需的电线电缆材料，包括导线、电缆、接头、绝缘材料等。

2.3 工具准备：准备适当的工具，如钳子、剥线器、电缆切割器、绝缘剥离器等。

3. 施工步骤3.1 安全措施：在施工前，必须确保工作区域的安全，包括使用适当的个人防护装备，如安全帽、手套和护目镜等。

3.2 线路布置：根据设计要求，在施工区域内进行线路布置，确保线路的合理性和美观性。

3.3 线缆敷设：根据设计要求，将电线电缆敷设在预定的位置，注意避开其他管道和设备，确保线缆的安全和可靠性。

3.4 接线和连接：根据设计要求，使用正确的接线方法和连接器，将电线电缆连接到终端设备或配电箱中。

3.5 绝缘处理：根据设计要求，对电线电缆的绝缘部分进行处理，确保绝缘性能符合要求。

3.6 测试和调试：在施工完成后，进行必要的测试和调试，确保电线电缆的正常工作。

4. 质量控制4.1 材料检查：在施工前，对所使用的电线电缆材料进行检查，确保其质量符合要求。

4.2 工艺控制：在施工过程中，严格按照设计要求和操作规程进行操作，确保施工质量。

4.3 检测和验收：在施工完成后，进行必要的检测和验收，确保电线电缆的安全和可靠性。

5. 安全注意事项5.1 施工区域安全：在施工前，确保施工区域的安全，避免发生意外事故。

5.2 电气安全：在进行电线电缆施工作业时，必须遵守相关的电气安全规定，确保施工人员的人身安全。

5.3 防火安全：在施工过程中，必须注意防火安全，避免引发火灾事故。

6. 结论电线电缆施工作业是一项重要的工作，要求施工人员具备丰富的经验和专业知识。

本指导书提供了详细的步骤和要求，以确保施工的安全性和质量。

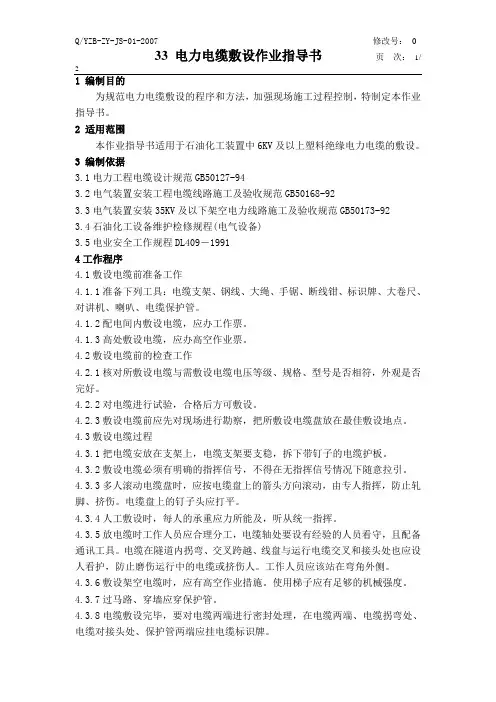

1 编制目的为规范电力电缆敷设的程序和方法，加强现场施工过程控制，特制定本作业指导书。

2 适用范围本作业指导书适用于石油化工装置中6KV及以上塑料绝缘电力电缆的敷设。

3 编制依据3.1电力工程电缆设计规范GB50127-943.2电气装置安装工程电缆线路施工及验收规范GB50168-923.3电气装置安装35KV及以下架空电力线路施工及验收规范GB50173-923.4石油化工设备维护检修规程(电气设备)3.5电业安全工作规程DL409－19914工作程序4.1敷设电缆前准备工作4.1.1准备下列工具：电缆支架、钢线、大绳、手锯、断线钳、标识牌、大卷尺、对讲机、喇叭、电缆保护管。

4.1.2配电间内敷设电缆，应办工作票。

4.1.3高处敷设电缆，应办高空作业票。

4.2敷设电缆前的检查工作4.2.1核对所敷设电缆与需敷设电缆电压等级、规格、型号是否相符，外观是否完好。

4.2.2对电缆进行试验，合格后方可敷设。

4.2.3敷设电缆前应先对现场进行勘察，把所敷设电缆盘放在最佳敷设地点。

4.3敷设电缆过程4.3.1把电缆安放在支架上，电缆支架要支稳，拆下带钉子的电缆护板。

4.3.2敷设电缆必须有明确的指挥信号，不得在无指挥信号情况下随意拉引。

4.3.3多人滚动电缆盘时，应按电缆盘上的箭头方向滚动，由专人指挥，防止轧脚、挤伤。

电缆盘上的钉子头应打平。

4.3.4人工敷设时，每人的承重应力所能及，听从统一指挥。

4.3.5放电缆时工作人员应合理分工，电缆轴处要设有经验的人员看守，且配备通讯工具。

电缆在隧道内拐弯、交叉跨越、线盘与运行电缆交叉和接头处也应设人看护，防止磨伤运行中的电缆或挤伤人。

工作人员应该站在弯角外侧。

4.3.6敷设架空电缆时，应有高空作业措施。

使用梯子应有足够的机械强度。

4.3.7过马路、穿墙应穿保护管。

4.3.8电缆敷设完毕，要对电缆两端进行密封处理，在电缆两端、电缆拐弯处、电缆对接头处、保护管两端应挂电缆标识牌。
