无收缩水泥砂浆施工方式说明

外墙水泥砂浆抹面施工方案及工艺方法一、施工工艺清理基层→墙面浇水→外墙护角及墙面做坍饼拉线→嵌条→括底糙→做面层→养护→起嵌条。

二、施工方法及要点（1）把好原材料质量关。

水泥用425号矿渣水泥或普通水泥，要选用同一批产品，以保证色泽基本一致。

砂子采用中砂或粗砂，平均粒径为0.35～0.5毫米，使用前过5毫米孔径筛子。

砂的颗粒要坚硬洁净，含泥量应控制在不大于3%，对达不到标准的砂子用水冲洗干净后再用。

（2）认真清扫墙基体和处理好基层。

按《工艺标准》对不同的墙基体（粘土砖、混凝土、炉渣空心砖、加气混凝土砌体等）应采用不同的处理方法。

对用钢模板浇筑的混凝土基体表面应进行凿毛或做“毛化处理”。

后者即在清扫洁净的混凝土墙面上，将1：1水泥细砂浆内掺水重量20%的107胶，用喷雾器喷或用扫帚甩到墙上，硬化后形成砂浆疙瘩处理基体以浇水湿润墙面最为重要，必须予以保证。

砖墙必须提前一天浇水两遍，并浇透浇匀，浸水深度控制在8～10毫米。

（3）严格控制砂浆配合比、和易性（稠度和保水性能）和粘结强度。

和易性良好的砂浆可涂抹成均匀的薄层，且与底层粘结牢固，便于操作。

为了保证砂浆与基层粘结牢固，可在砂浆中掺入适量乳胶、107胶，以增加粘结强度；以增强水泥砂浆与基层的粘结，解决砂浆的空裂问题。

（4）严格分层抹压。

涂抹水泥砂浆每遍厚度宜控制在5～7毫米，待前一层抹灰层凝结后（六至七成干）方可涂抹后一层。

如果一次涂抹过厚或各层之间抹灰跟得太紧，则干缩较大容易产生开裂。

如果各层抹灰间隔时间过长，前一层抹灰已干，则应将前一层抹灰层浇水湿润后再抹后一层。

（5）为减少水泥砂浆收缩和温差引起的开裂、使操作间歇不显接槎痕迹、水泥砂浆外墙面都应设分格缝。

（6）夏季应尽可能避免在阳光曝晒下作业，因为失水过快容易产生干缩裂缝。

罩面完成后，次日应浇水养护，宜用喷雾器对墙面喷淋，保持墙面湿润7天以上。

因为墙面养护保水较困难，要派责任心强的人员负责，务必认真落实。

高强无收缩灌浆料产品特点1、 早强、高强24小时抗压强度≥20Ｍpa ；3天抗压强度≥30Ｍpa ；28天抗压强度≥65Ｍpa 。

2、微膨胀性保证设备与基础之间紧密接触， 二次灌浆后无收缩。

3、自流性高可填充全部空隙，满足设备二次灌浆的要求。

4、耐久性强经上百万次疲劳试验50次冻融循环实验强度无明显变化。

在机油中浸泡30天后强度明显提高。

5、可冬季施工允许在-10℃气温下进行室外施工。

产品用途1、设备基础二次灌浆。

2、地脚螺栓锚固及钢筋栽埋。

3、混凝土结构加固和修补。

4、梁柱截面增大加固工程。

执行标准： GB/T50448-2008技术参数注:1、抗压强度按:《GB177-85水泥胶凝砂浆强度试验方法》； 2、膨胀率按：《GB119-88混凝土外加剂应用技术规范》；3、参考用量计算以（2.28-2.4）吨/m ³的依据，计算实际使用量。

具体型号的选择依据产品型号灌浆层厚度通用型 豆石型 超细型 抢工型 30㎜≤δ 可选用 不选用 优先选用 可选用 30㎜<δ<150㎜ 优先选用 可选用 可选用 可选用 δ≥150㎜可选用优先选用可选用可选用项目 型号 抗压强度（Mpa ）竖向膨胀率 (%) 流动度 (mm) 塌落度 (mm) 钢筋粘接强度（Mpa ） 1d3d28d 圆钢 螺纹钢 通用型 20-35 40-55 55-75 ≥0.02 ≥270 —— ≥6 ≥13 豆石型 20-35 40-55 55-75 ≥0.02 —— ≥270 ≥6 ≥13 超细型 15-30 25-45 55-65 ≥0.02 ≥340 —— ≥6 ≥13 ——— 4h 1d 28d —— —— —— —— —— 抢工型≥1525-4555-75≥0.02≥270——————推荐加水量型号通用型豆石型超细型抢修型比例（%）13-15 9-11 15-18 13-15注：按重量比计算加水量。

水泥砂浆楼地面如何施工水泥砂浆楼地面是应用最普遍的一种地面，是直接在现浇混凝土垫层的水泥砂浆找平层上施工的一种传统整体地面。

本文详解知名地产公司水泥砂浆楼地面工程施工工艺工法，全面详尽，以供大家参考学习。

施工工艺流程基层清理→弹标高及面层水平线→打点（做灰饼）及冲筋→配置砂浆→铺砂浆→找平压光→分隔缝→养护→验收1基层清理通过打磨机剔除地面上的杂物（落地灰、砌筑砂浆等），清理完成后用清水冲洗干净、并将清理出的垃圾清除干净。

【工序重点】打磨应彻底，对房间的角落尤其要针对性打磨，并将落地灰及砌筑砂浆清除干净，以减少地面空鼓的产生。

2弹标高及水平线在墙面放置建筑一米线，并根据墙上建筑一米线，往下量测出楼地面面层的标高。

【工序重点】引测一米线需准确，应对一米线进行复核，特别应复核同层的各套之间及与公共部位标高线的误差。

3贴灰饼及冲筋（1）根据房间内四周墙上的面层标高水平线，确定面层抹灰厚度不小于20mm，然后拉水平线开始抹灰饼，横竖间距1.5-2.0m，灰饼上平面即为地面面层标高。

【工序重点】打点（灰饼）大小不宜过大，控制在5×5cm以内。

抹灰饼和冲筋的砂浆材料配合比均与抹地面的砂浆相同。

（2）对灰饼的标高进行检查。

【工序重点】对灰饼的标高应进行复核，确保灰饼标高距建筑一米线的距离的误差在[-2,2]mm的范围之间，才能进入冲筋工作。

（3）房间较大的，为保证整体面层平整度，须进行冲筋，将水泥砂浆铺在灰饼之间，宽度与灰饼宽相同，用木抹子拍成与灰饼上表面相平。

【工序重点】冲筋面需平整，无凸起或凹陷，筋不宜过宽，冲筋的水泥砂浆强度应与地面一致。

（4）班组和施工单位管理人员应对冲好的标筋进行标高核对和检查，确保地面找平标高无误。

【工序重点】如发现标高不准确的现象，应该对不合格的冲筋进行重新处理，以防后期找平结束后整体地面标高过高或过低。

4配置砂浆面层水泥砂浆的配合比宜为1：2（水泥：砂，体积比），稠度不大于35mm，强度等级不应低于M15。

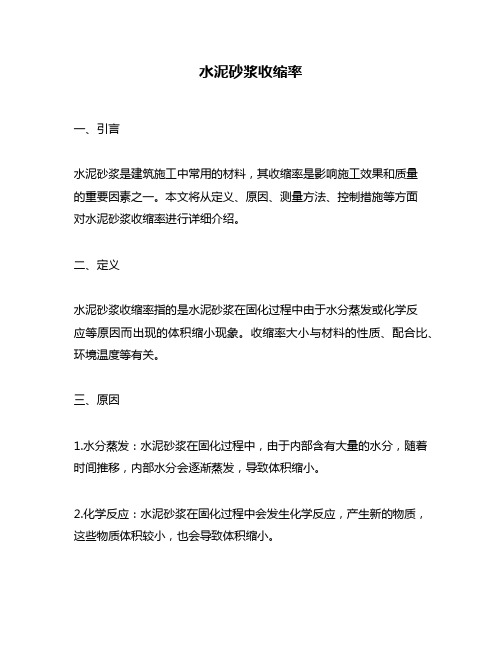

水泥砂浆收缩率一、引言水泥砂浆是建筑施工中常用的材料，其收缩率是影响施工效果和质量的重要因素之一。

本文将从定义、原因、测量方法、控制措施等方面对水泥砂浆收缩率进行详细介绍。

二、定义水泥砂浆收缩率指的是水泥砂浆在固化过程中由于水分蒸发或化学反应等原因而出现的体积缩小现象。

收缩率大小与材料的性质、配合比、环境温度等有关。

三、原因1.水分蒸发：水泥砂浆在固化过程中，由于内部含有大量的水分，随着时间推移，内部水分会逐渐蒸发，导致体积缩小。

2.化学反应：水泥砂浆在固化过程中会发生化学反应，产生新的物质，这些物质体积较小，也会导致体积缩小。

3.材料性质：不同种类的水泥和骨料具有不同的性质，在配合比相同的情况下，其收缩率也会有所不同。

4.环境温度：环境温度越高，水分蒸发越快，收缩率也会相应增加。

四、测量方法1.线性测量法：将水泥砂浆样品制成长条状，固化后用尺子或显微镜等工具测量其长度变化，计算收缩率。

2.体积法：将水泥砂浆样品制成立方体状，固化后用比重计或称重器等工具测量其体积变化，计算收缩率。

3.光学法：利用激光干涉仪或光栅仪等设备对水泥砂浆的表面进行扫描，并记录下表面形貌的变化，从而计算出收缩率。

五、控制措施1.合理配合比：在设计配合比时应考虑到水泥砂浆的收缩率因素，并采取一定的措施来降低其影响。

2.加入膨胀剂：在配合过程中加入一定量的膨胀剂可以有效地降低水泥砂浆的收缩率。

3.保持湿润状态：在固化过程中应尽可能保持水泥砂浆的湿润状态，以减缓水分蒸发速度，降低收缩率。

4.控制环境温度：在施工过程中应尽可能控制环境温度，避免过高或过低的温度对水泥砂浆的收缩率产生影响。

5.使用优质材料：选择优质的水泥和骨料材料可以有效地降低水泥砂浆的收缩率。

六、结论水泥砂浆收缩率是建筑施工中需要注意的重要因素之一。

合理配合比、加入膨胀剂、保持湿润状态、控制环境温度和使用优质材料等措施可以有效地降低水泥砂浆的收缩率，提高施工效果和质量。

垫铁座浆法施工工艺探微一、座浆法概述在机械设备安装施工中，根据《机械设备安装工程施工及验收通用规范》（GB50231-98），设备安装主要有无垫铁安装和垫铁安装法两种。

本文主要对垫铁安装法进行了分析。

垫铁安装法分为一般垫铁安装法、铲研法、压浆法、座浆法。

一般垫铁安装法大家比较熟悉，在此不在说明。

铲研法需用砂轮将基础与垫铁的配合面进行打磨，接触面积达到70%以上才能符合要求，费时费力，且一个基础上的几个垫铁很难达到统一标高，对多台机组更难掌握，而压浆法则更加复杂。

因此，在一些大型设备安装或大批量中小型設备安装时，垫铁座浆法有着巨大的优点。

二、垫铁座浆法在设备安装中的特点分析1、质量好，强度高混凝土与垫铁粘结牢固，座浆层与垫铁的接触面积在90%以上，而且与基础有良好的结合，垫铁稳定性好，且因选择的混凝土强度高，座浆后24小时的抗压强度一般超过20Mpa。

2、提高工效及安装质量如用一般安装垫铁法，因设备基础表面不够平整，且在设备就位找正时需对设备进行调整，不仅费工费时，而且影响设备安装进度，精度也难以达到要求。

采用座浆法，解决了基础表面不平整的问题，即减轻了劳动强度，提高了工效，而且也保证了安装质量。

3、简化备料，节省钢材在2008年CPF的丙烷压缩机组安装中，单套机组的螺栓为24个×M20 ×500mm，共3套，螺栓总数为72个。

根据设计图纸和规范要求，共需72×2=144组垫铁。

因施工图纸中找平层高度设计为50mm，垫铁厚度为16mm，若采用一般的垫铁安装法，单组垫铁为3平2斜，通过采用垫铁座浆法，可以节省2块平垫铁。

在榆林市内，加工垫铁的费用为：平19元（单块价格）斜28元（单块价格），成品购买垫铁的费用为：平38元（单块价格）斜42元（单块价格），因此仅丙烷压缩机在设备安装中节省的费用为144×2×38=10944元，如果能在大范围内使用座浆法，则其所表现的经济效益是十分可观的。

免责声明本报告由我公司代表MAK 有限公司，按照MAK 有限公司与沃利帕森公司之间的协议编制，并受该协议约束，仅供MAK有限公司使用。

对于任何第三方对本报告的使用或引用，沃利帕森公司均不承担责任。

未经MAK 有限公司与沃利帕森服务公司许可，不得复制本报告。

项目-000/00000/0-和沃利帕森斯公司正式报告模板版本说明编制人员审核人员沃利帕森斯公司批准人员日期客户批准日期0 发行供使用2012.8.23 N/A1 重新发行供使用2012.9.17 N/A版本更新：以下是此文件的更新情况，从版本A开始：章节3，表1：新增了岩石锚杆；目录1 简介 (3)1.1 目的 (3)1.2 水泥浆的重要性 (3)1.3 范围 (3)1.4 定义 (3)2 参考文献 (4)2.1 项目文档 (4)2.2 国际法规与标准 (4)3 水泥浆的定位与选择 (4)4 原材料说明 (6)4.1概述 (6)4.2干填（一级）水泥基灌浆料 (7)4.3无收缩非金属（二级）水泥基灌浆料 (7)4.4无收缩金属（三级）水泥基灌浆料 (7)4.5无收缩环氧树脂灌浆料（四级） (7)5 质量控制 (8)5.1 现场质量控制 (8)5.2 水泥基灌浆 (8)5.3 环氧树脂灌浆料 (8)6 安全问题 (8)7 生产工艺 (9)7.1 应用领域 (9)7.2 准备工作 (9)7.2.1 概述 (9)7.2.2 水泥基灌浆准备 (9)7.2.3 环氧树脂灌浆料准备 (10)7.3 灌浆 (10)7.3.1 水泥基灌浆 (11)7.3.2 环氧树脂灌浆料的灌浆 (11)7.3.3 余料处理 (12)7.3.4 水泥基灌浆与环氧树脂灌浆料的分层混合 (12)7.4 养护工作 (13)1 简介1.1 目的此说明书在旋转电机，地面固定设备与结构的基础上，说明了水泥浆的材料，生产工艺以及水泥浆（干填水泥浆，无收缩水泥浆以及环氧树脂灌浆料）的固定。

水泥砂浆楼地面施工工艺本文介绍了水泥砂浆楼地面的施工流程和操作技巧。

施工准备阶段，需要准备好合格的水泥和砂，并严格遵守使用要求。

此外，还需要在墙面上弹出标高基准墨线，并完成门框、水电设备管线等预埋件的施工和验收工作。

基层结构和其他作业内容的验收手续也必须完成，顶棚和墙柱饰面施工也必须先进行。

施工环境温度应符合规范要求，或者采取防护措施。

工艺流程包括处理、润湿基层、打灰饼、做冲筋、刷素水泥浆结合层、铺面层水泥砂浆、三次压光、抹踢脚线面层和养护等步骤。

操作工艺方面，打灰饼和做冲筋需要在地面四周做灰饼，并拉线打中间灰饼，再用干硬性水泥砂浆做冲筋。

刷素水泥浆结合层时，宜刷水灰比为0.4~0.5的素水泥浆，或者在基层上均匀洒水湿润后，再撒水泥粉，用竹扫帚均匀涂刷，随刷随做面层。

水泥砂浆地面操作时，混凝土基层通常用干硬性水泥砂浆，砂浆外表湿润松散，手握成团、不泌水为准。

水泥焦渣基层可用一般水泥砂浆。

水泥砂浆配比为1：2（水泥：砂），操作时先在两冲筋之间均匀地铺上砂浆，比冲筋面略高，然后用压尺以冲筋为准刮平，并对低凹处填补砂浆，并用木抹子搓压、拍实，待表面水分稍干后，用木抹子打磨，要求把砂眼、凹坑、脚印打磨掉。

在水泥砂浆初凝前完成第二遍压光，要求不漏压，做到压实、压光；凹坑、砂眼和脚印都要填补压平。

第三遍压光：在水泥砂浆终凝前，当试抹无抹纹时，人踩上去有细微脚印，就可以用铁抹子抹压第三遍。

在压的过程中需要稍微用力一些，以抹平第二遍压光时留下的抹纹和细孔，封闭表面孔隙，达到压平、压实、压光的效果。

养护：水泥砂浆压抹完毕后，要在适当的时间（夏季24小时，冬季48小时后）覆盖湿润养护，特别是使用矿渣水泥时需要注意加强养护。

在养护期间不得上人或使用。

质量标准1、保证项目1）面层的材质、强度（配合比）和密实度必须符合设计要求和现行施工规范规定。

检查方法为检查试验报告和测定记录。

2）面层与基层结合必须牢固，无空鼓。

检查方法为用小锤轻击检查，空鼓面积不大于400cm2，无裂纹，且在一个检查范围内不多于二处者，可不计。

水泥砂浆地面做法水泥砂浆地面是一种常见的地面施工材料，广泛应用于建筑工程中。

它具有耐磨、耐压、耐腐蚀等特点，因此在室内外地面装修中得到了广泛的应用。

水泥砂浆地面的施工过程需要经历以下几个步骤：1. 基础处理：在施工之前，需要对地面基础进行处理。

首先要确保地面平整，没有明显的凹凸不平。

如果有明显的凹陷或者凸起，需要使用水泥砂浆进行修补。

同时，还要确保地面基础的干燥和清洁，以确保砂浆能够牢固地附着在地面上。

2. 砂浆配制：砂浆是由水泥、砂子和适量的水按一定比例配制而成。

为了保证砂浆的质量，一般会选择优质的硅酸盐水泥和细砂进行配制。

在配制过程中，需要根据具体施工要求控制好水泥和砂子的比例，以及适量的水分。

3. 砂浆铺设：将配制好的砂浆均匀地铺在地面上。

可以使用抹刀或批刀进行砂浆的均匀抹平，并且确保砂浆的厚度均匀一致。

在铺设过程中，需要注意避免出现空鼓、起泡和裂缝等问题，以确保整个地面的质量。

4. 砂浆养护：砂浆铺设完成后，需要进行养护。

养护过程中，要防止砂浆过早干燥和收缩，一般可以使用湿布或喷水进行湿润处理。

养护时间一般为7-14天，要根据具体情况进行调整。

水泥砂浆地面的施工需要注意以下几个方面：1. 施工环境：施工环境应保持通风良好，避免尘土和异味对砂浆质量的影响。

同时，施工温度应在5℃以上，湿度不超过80%。

2. 砂浆质量：选择优质的硅酸盐水泥和细砂进行配制，控制好水泥和砂子的比例，以及适量的水分。

确保砂浆的质量符合相关标准。

3. 施工技术：砂浆的铺设要均匀、厚度一致，避免出现空鼓、起泡和裂缝等问题。

在养护过程中要注意湿润处理，避免过早干燥和收缩。

4. 养护时间：砂浆铺设完成后，需要进行养护。

养护时间一般为7-14天，要根据具体情况进行调整。

在养护期间，要避免重物碰撞和水浸泡，以免影响地面的质量。

水泥砂浆地面具有一定的优点，例如耐磨、耐压、耐腐蚀等特点，适用于各种场所的地面装修。

但是也存在一些不足之处，例如施工过程中需要注意环境和技术要求，养护时间较长等。

水泥砂浆防水层施工工艺标准GXEJ/QB20-2003水泥砂浆防水层（又称刚性防水层）主要是利用砂浆层本身的憎水性和密实性，来达到抗渗防水的目的。

按使用材料和操作工艺的不同，又有多层抹面水泥砂浆防水层、防水砂浆防水层、膨胀水泥与无收缩水泥砂浆防水层等。

它具有较高的抗渗能力，砂浆配制简单，操作检修方便，施工速度快，节省工程费用等优点。

本工艺标准适用于地下水位较低的地下室、地下人防、水池等的墙、地面防水层工程。

一、材料要求1、水泥宜用强度等级32.5MPA以上的普通硅酸盐水泥、膨胀水泥、无收缩水泥或矿渣硅酸盐水泥，如有侵蚀介质作用时，应按设计要求选用。

水泥在有效期内无受潮结块，有产品出厂合格证。

并检验合格。

2、砂宜用中砂，不含杂质，含泥量应小于1%，硫化物和硫酸盐含量不大于1%，使用前过3～5mm孔径的筛子。

3、外加剂宜用减水剂、防水粉、防水油，也可采用氯化物金属盐类防水剂、金属皂类防水剂、氯化铁防水剂以及有机硅、无机铝盐防水剂等，并有产品出厂合格证。

4、地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

二、主要机具设备1、机械设备砂浆搅拌机、水泵2、主要工具手推车、刮尺、木批、钢批、喷壶、小水桶、钢丝刷、毛刷、排笔、凿子、铁锤、小笤帚等。

三、作业条件1、地下结构施工完成，检查合格并办理交接验收手续。

2、地下室预留孔洞及穿墙管道已施工完毕，按设计要求已作好防水处理，并办好隐检手续。

3、混凝土墙面、地面，如有蜂窝和松散混凝土要凿掉，后浇缝带、施工缝面要凿毛，用压力水冲洗干净。

表面如有油污，应用10%浓度的氢氧化钠溶液刷洗干净，再用水洗净，然后在表面薄涂素水泥浆（1 ：1 水泥浆，掺10%108胶）一度，再用1 ：3水泥砂找平，或用1 ：2干硬性水泥砂浆填压实，较大的蜂窝应支模用比结构高一强度等级的半干硬性细石混凝土强力捣实。

4、用混合砂浆砌筑的砖墙，必须在砌砖时划缝，深度为8～10mm，如漏划，应凿出。

CGM高强无收缩灌浆料的施工方法CGM高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成，在施工现场加入一定的水，搅拌均匀后即可使用。

本人在抚顺石化公司石油二厂150万吨/年重油催化装置主风机二次灌浆中使用过，认为效果很好，鉴于建筑施工企业在选择材料时往往受到设计约束，仍会有很多人未曾接触、使用过，因此想通过此文介绍给出大家。

1.CGM高强无收缩灌浆料的主要特点有1）早强、高强：一天强度最高可达50Mpa以上，设备安装后一天即可运行生产，会大大提前工期，使之发挥经济效益。

2）自流态:现场只需加水搅拌后,直接灌入设备基础预留螺栓孔内、需较大面积灌浆设备下，不需振捣便可填充设备基础的全部空间，只要有高低差，有缝隙就会产生自然流动。

3）微膨胀：为保证设备与基础紧密接触，特加入微膨胀材料，使之无收缩。

4）抗油渗：在机油中浸泡30天后其强度比浸油前提高10%以上。

5）耐久性：200万次疲劳试验，50次冻融循环试验强度无明显变化。

6）施工方便：CGM灌浆料施工一般不需添置贵重设备，无高级技术工作，只要普通工人经过简单培训、技术交底即可施工。

2. CGM高强无收缩灌浆料分三种施工方法。

1）自重法是在CGM高强无收缩灌浆料施工中利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。

是最常用的方法。

2）高位漏斗法是在CGM高强无收缩灌浆料施工中，仅靠CGM高强无收缩料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。

3）压力灌浆法是在CGM高强无收缩灌浆料施工中采用灌浆增压设备满足灌浆要求的方法。

一般情况下采用自重法、高位漏斗法均能满足施工要求。

3. CGM高强无收缩灌浆料在施工中，应符合现行《混凝土结构工程施工质量验收规范》（GB50204--2002）；《混凝土结构设计规范》（GB50010--2002）中有关的规定。

CGM高强无收缩灌浆料的适用温度为－100℃～600 ℃。
