第四节 井田开拓方式
一、井田开拓基本知识
（一）矿井储量、生产能力和服务年限
一个煤田的X围很大，面积由数十至数千平方公里，甚至上万平方公里，煤的蕴藏量由几亿到几百亿吨。通常由几个或几十个矿开采。划给一个矿井来开采的那部分煤田，叫做井田（或矿田）。井田的边界多是以自然条件（大断层等）来划分。井田X围的大小，决定了矿井的储量和开采条件，是建设矿井的基本根据。
矿井储量可分为远景储量和工业储量两类，是确定矿井生产能力的重要因素。矿井的工业储量减去设计和开采损失，就是矿井的可采储量。可采储量占工业储量的百分比叫做采出率（也称“回采率”），矿井采出率应大于75％以上。采出率太低，不但浪费了资源，而且减少矿井的服务年限。
矿井可采储量与工业储量、生产能力和服务年限的关系，可用下式表示：
Zk=(Zc-P)C
Zk=A·T·K
式中 Zk——可采储量，万t；
Zc——工业储量，万t； 19 / 10 C ——采区设计回采率，薄煤层（煤厚≤1.3m）为0.85，中厚煤层（煤厚1.3～3.5m）为0.80，厚煤层（煤厚＞3.5m）为0.75；
A ——矿井设计生产能力，万t/a；
T ——矿井设计服务年限，a；
K ——储量备用系数，一般取1.2～1.4。
矿井生产能力，一般指矿井的设计生产能力。按设计的生产能力大小矿井分为大、中、小三种井型：
大型：1.2、1.5、1.8、2.4、3.0、4.0、5.0、6.0Mt/a及以上；
中型：0.45、0.6、0.9Mt/a；
小型：0.3 Mt/a及以下。
矿井服务年限应与矿井生产能力相适应，使它们之间保持一个技术、经济上都比较合理的关系。《煤炭工业矿井设计规X》（2005年版），对45万t/a及以上矿井，按不同井型，对矿井的设计服务年限作了相应的规定，中型矿井设计服务年限不小于40年，1.2～2.4 Mt/a矿井设计服务年限不小于50年，3.0～5.0 Mt/a矿井设计服务年限不小于60年，
采掘工程设计图是根据建设项目的要求、以地质报告和经批准的上阶段设计为依据所绘制的图件。在矿井建设项目可行性研究、矿井初步设计和矿井施工图设计阶段，矿井建设阶段，矿井生产以及延伸阶段，都离不开采掘工程设计图。采掘工程设计图是矿井投资、建设和生产的重要依据。
任务一 井田开拓方式图
一、井田开拓方式的概念
井田开拓方式图是将井田内的地质情况、设计的开拓巷道布置系统，采用正投影原理，按一定比例绘制出的图件。井田的开拓巷道包括：井筒、井底车场、主要运输石门、运输大巷、回风大巷、回风石门、回风井等。
在井田开拓方式图上，可以了解井田内煤层产状和主要地质情况，还可以了解矿井开拓的总体部署和生产系统。在一定程度上反映了矿井生产条件和技术面貌，是矿井建设生产、矿井延伸、改造、采区设计的依据，是矿井设计、建设、生产中的基础图件。常用比例尺为1：2000或1：5000。
二、井田开拓方式图的种类
井田开拓方式图种类较多，按下列方法划分：
1.按井田开拓方式分类
（1）按井筒形式可分为立井开拓、平硐开拓、斜井开拓和综合开拓。
（2）按水平的数目可分为单水平开拓和多水平开拓。
图5-1 矿井开拓方式分类
（3）按开采水平大巷布置方式可分为分层煤大巷、集中大巷和分组集中大巷。
（4）按开采准备方式可分为上山式、上下山式、上山及上下山混合式。
第17章 井田开拓方式

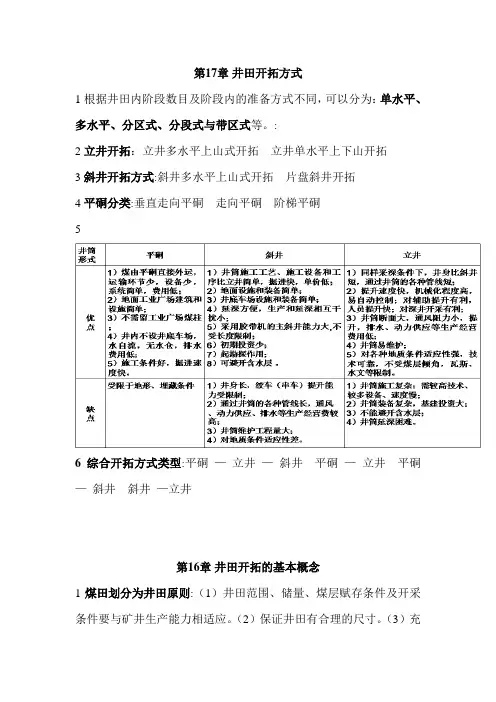

1根据井田内阶段数目及阶段内的准备方式不同，可以分为：单水平、多水平、分区式、分段式与带区式等。:
2立井开拓：立井多水平上山式开拓 立井单水平上下山开拓
3斜井开拓方式:斜井多水平上山式开拓 片盘斜井开拓
4平硐分类:垂直走向平硐 走向平硐 阶梯平硐
5
6综合开拓方式类型:平硐 — 立井 — 斜井 平硐 — 立井 平硐
— 斜井 斜井 —立井
第16章 井田开拓的基本概念
1煤田划分为井田原则:（1）井田范围、储量、煤层赋存条件及开采条件要与矿井生产能力相适应。（2）保证井田有合理的尺寸。（3）充分利用自然条件划分井田。（4）合理规划矿井开采范围，处理好相邻矿井之间的关系。
（5）直（折）线原则
2煤田划分为井田方法（1）垂直划分（2）水平划分（3）按煤组划分（4）按自然条件划分
3矿井储量可分为:地质储量、工业储量、可采储量
4国家规定采区回采率不得小于下列数值：厚煤层，75％；中厚煤层，80％；薄煤层，85％
5矿井生产能力：矿井设计的年生产能力，万t / a；
6矿井井型：按矿井设计年生产能力大小划分的矿井类型。 一般分为特大型矿井：300、400、500、600万t/a及以上；大型矿井：120、150、180、240万t/a；中型矿井：45、60、90万t/a；小型矿井：30万t/a以下。
7 影响矿井生产能力的因素：矿井地质条件；开采技术水平；国家需煤情况；安全生产条件。
8 井田开拓：由地表进入煤层为开采水平服务所进行的井巷布置和开掘工程
9井田开拓方式：开拓巷道在井田内的总体布置方式。（开拓、准备和回采巷道）
10开拓系统：开拓巷道的形式、数目、位置及其相互联系和配合，总称开拓系统
11井田开拓方式分类: （1） 按井筒（硐）形式分 立井、斜井 、平硐、综合方式 （2） 按开采水平数分 单水平、多水平（3）按准备方式分 上山式、上下山式、混合式（4）按开采水平大巷布置方式分
第十五章 井田开拓方式

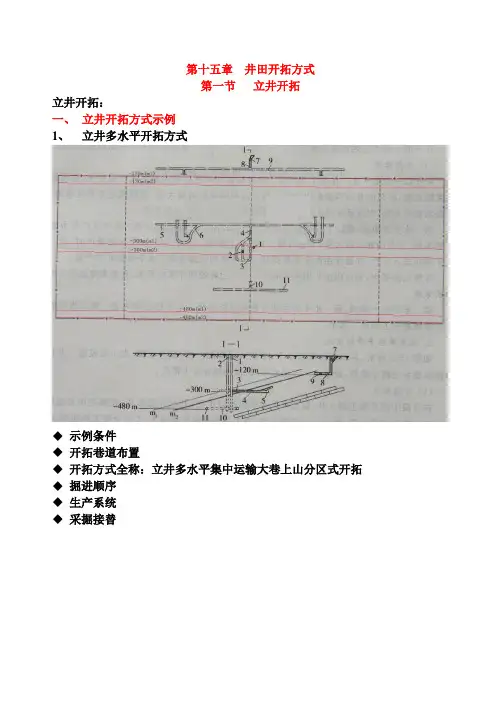

第一节 立井开拓
立井开拓：
一、 立井开拓方式示例
1、 立井多水平开拓方式
示例条件
开拓巷道布置
开拓方式全称：立井多水平集中运输大巷上山分区式开拓
掘进顺序
生产系统
采掘接替
2、 立井单水平开拓方式
开拓方式全称：立井单水平集中运输大巷上下山分区式开拓
示例条件
开拓巷道布置
开拓方式全称：立井单水平上山分带式（带区式）开拓
掘进顺序
生产系统
采掘接替
二、 立井开拓分类
根据煤层倾斜长度、倾角、煤层间距的不同，可分为单水平开拓和多水平开拓两大类：
1、 单水平开拓
① 煤层倾角≤16°的缓倾斜煤层斜长不大时，采用上下山分区式或分带式（图15－3b）
② 对于近水平煤层斜长不大时，采用上下山盘区式或分带式
③ 对于近水平煤层斜长较大时，采用多组大巷上下山盘区式或分带式
④ 对于近水平煤层层间距较大，上煤组或下煤组储量不足以单独设置水平时，可考虑设置辅助水平（图15－3a）
2、 多水平开拓
① 煤层倾角>16°的缓倾斜煤层斜长较大时，采用上山分区式（图15－4a）
② 煤层倾角≤16°的缓倾斜煤层斜长较大时，采用上下山式或上山式与上下山式混合式（图15－4b、c）
③ 对于近水平煤层，煤组间距较大，各煤组储量均较多，可以单独设置水平时，可按煤组设置水平，沿倾斜可划分为2～4个部分，设置1～2组大巷，采用盘区式或带区式准备（图15－5）
④ 对于急倾斜煤层，均采用上山分区式（图15－6）
三、 立井开拓的井筒配置
井筒位置：多在井田中央附近或储量中心附近
井筒数目：2～3个，主井，副井，回风井（有时主井兼作回风井）
井筒形状：圆形
井筒断面尺寸：直径＝5～8m
井筒装备：
1、 主井
一对或两对箕斗，容积6～50t，30万吨以下的井型也可用罐笼
主井装备箕斗可兼作回风井，不能作进风井
主井装备罐笼既可作回风井，也能作进风井
