18
第四节 井田开拓方式
一、井田开拓基本知识
（一）矿井储量、生产能力和服务年限
一个煤田的范围很大，面积由数十至数千平方公里，甚至上万平方公里，煤的蕴藏量由几亿到几百亿吨。通常由几个或几十个矿开采。划给一个矿井来开采的那部分煤田，叫做井田（或矿田）。井田的边界多是以自然条件（大断层等）来划分。井田范围的大小，决定了矿井的储量和开采条件，是建设矿井的基本根据。
矿井储量可分为远景储量和工业储量两类，是确定矿井生产能力的重要因素。矿井的工业储量减去设计和开采损失，就是矿井的可采储量。可采储量占工业储量的百分比叫做采出率（也称“回采率”），矿井采出率应大于75％以上。采出率太低，不但浪费了资源，而且减少矿井的服务年限。
矿井可采储量与工业储量、生产能力和服务年限的关系，可用下式表示：
Zk=(Zc-P)C
Zk=A·T·K
式中 Zk——可采储量，万t；
Zc——工业储量，万t； 19 C ——采区设计回采率，薄煤层（煤厚≤1.3m）为0.85，中厚煤层（煤厚1.3～3.5m）为0.80，厚煤层（煤厚＞3.5m）为0.75；
A ——矿井设计生产能力，万t/a；
T ——矿井设计服务年限，a；
K ——储量备用系数，一般取1.2～1.4。
矿井生产能力，一般指矿井的设计生产能力。按设计的生产能力大小矿井分为大、中、小三种井型：
大型：1.2、1.5、1.8、2.4、3.0、4.0、5.0、6.0Mt/a及以上；
中型：0.45、0.6、0.9Mt/a；
小型：0.3 Mt/a及以下。
矿井服务年限应与矿井生产能力相适应，使它们之间保持一个技术、经济上都比较合理的关系。《煤炭工业矿井设计规范》（2005年版），对45万t/a及以上矿井，按不同井型，对矿井的设计服务年限作了相应的规定，中型矿井设计服务年限不小于40年，1.2～2.4 Mt/a矿井设计服务年限不小于50年，3.0～5.0 Mt/a矿井设计服务年限不小于60年，
山西科技 ＳＨＡＮＸＩ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨＮＯＬＯＧＹ ２０１４年第２９卷第３期
文章编号：１００４—６４２９（２０１４）０３—０１４５—０３
白布煤矿井田开拓方式探讨
康建兵１，２ 收稿日期：２０１４—０３一Ｏ１
（１．太原理工大学矿业工程学院，山西太原，０３００２４；２．山西潞安集团潞宁大木厂煤业有限公司，山西宁武，０３６７００）
１白布煤矿概况 摘要：通过对白布煤矿井田开拓方式的探讨，得出以下结论：该矿井田开拓方式采用
方案一，即沿１４勘探线布置一组下煤组集中下山，水平标高为＋１ ０３０ｍ；两翼布置走向 长壁回采工作面，贯穿整个井田，工作面长度平均为１ ５００Ｉｎ左右；沿ｌ４勘探再布置一
组上煤组，集中下山开拓上组煤。
关键词：井田开拓；开拓方式；开拓方案；白布煤矿
中图分类号：ＴＤ８２２ 文献标识码：Ａ
白布煤矿隶属于贵州天润矿业有限责任公司，该矿设计生
产能力６０万ｔ，ａ，服务年限５６．０年。本井田含煤地层为二叠系上
统龙潭组，含煤２１～３６层，一般为３０层。含可采煤层６层，分别
为６ Ｅ、６ 、７号、１４号、２８号、３３号煤层，其中：全区可采煤层为
６中、３３号煤层，大部可采煤层为７号、１４号煤层，６ Ｅ、２８号煤层
为零星可采煤层。
２白布井田总体开拓布局方案
白布河从本井田中部大致沿煤层倾斜方向穿过，河深坡陡，
河水流量较大，河谷切割煤系地层，对井下开拓影响较大，其中
河床切割处可采煤层标高在１ ｏｏｏ ｍ左右，而东西两区煤层最浅 露头标高分别在１ ３５０ｉｎ和１ ５５０ｍ左右，河流自然地把井田浅
部煤层划分为东西两个区域。因此，以白布河为界，将白布井田 划分为东西两个区分别进行建井开发比较合理可行，推荐分区
开拓方案，其主要理由如下：
（１）由于河流切割深度大，从河床底至煤层露头最大高差，
东区达３５０ ｉｎ，西区达５５０ ｉｎ，均已超过一个水平的合理阶段垂
高，并且在河流下相当深度以上必须留设较宽的河流煤柱，使其 成为完全独立的两个块段。井田划分以大的河流自然界限作为
科技情报开发与经济 ＳＣＩ—ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ ２０１２年第２２卷第９期
文章编号：１００５—６０３３（２０１２）０９—０１４８—０２

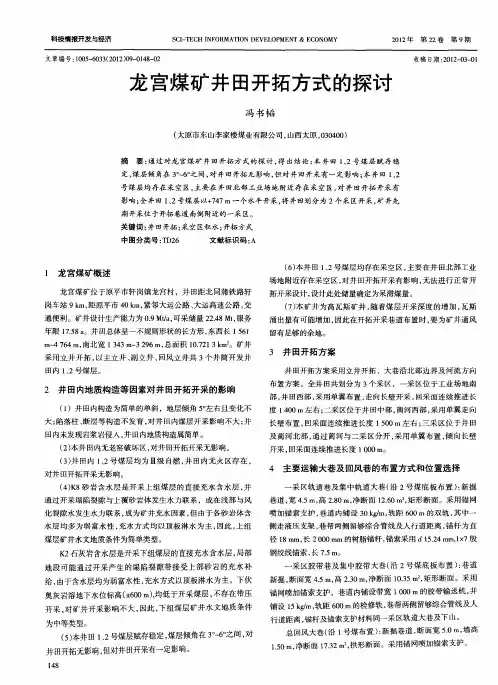

龙宫煤矿井田开拓方式的探讨
冯书韬
（太原市东山李家楼煤业有限公司，山西太原，０３０４００）
摘要：通过对龙宫煤矿井田开拓方式的探讨，得出结论：本井田１、２号煤层赋存稳 定，煤层倾角在３￣－６。之间，对井田开拓无影响，但对井田开采有一定影响；本井田１、２
号煤层均存在采空区，主要在井田北部工业场地附近存在采空区，对井田开拓开采有 影响；全井田１、２号煤层ｒ＇￣Ｚ＋７４７ ｍ一个水平开采，将井田划分为２个采区开采，矿井先
期开采位于开拓巷道南侧附近的一采区。 关键词：井田开拓；采空区积水；开拓方式 中图分类号：ＴＤ２６ 文献标识码：Ａ
１龙宫煤矿概述
龙宫煤矿位于原平市轩岗镇龙宫村，井田距北同蒲铁路轩 岗车站９ ｋｍ，距原平市４０ ｋｍ，紧邻大运公路、大运高速公路，交
通便利。矿井设计生产能力为０．９ Ｍｔ／ａ，可采储量２２．４８ Ｍｔ，服务 年限１７．５８ ａ。井田总体呈一不规则形状的长方形，东西长１ ５６１
ＩＴＩ～４ ７６４ ｍ，南北宽１ ３４３ ｎｌ～３ ２９６ ｔｎ，总面积１０．７２１ ３ ｋｍ 。矿井 采用立井开拓，以主立井、副立井、回风立井共３个井筒开发井
田内１、２号煤层。
２井田内地质构造等因素对井田开拓开采的影响
（１）井田内构造为简单的单斜，地层倾角５。左右且变化不
大；陷落柱、断层等构造不发育，对井田内煤层开采影响不大；井 田内未发现岩浆岩侵入，井田内地质构造属简单。
（２）本井田内无老窑破坏区，对井田开拓开采无影响。 （３）井田内１、２号煤层均为Ⅲ级自燃，井田内无火区存在，
对井田开拓开采无影响。 （４）Ｋ８砂岩含水层是开采上组煤层的直接充水含水层，并 通过开采塌陷裂隙与上覆砂岩体发生水力联系，或在浅部与风
第二章 井田开拓方式
第一节 井田开拓的概念
第二节 斜井开拓
目的要求：
1、了解井田开拓方式的概念、分类和原则
2、掌握斜井开拓的优缺点及适用条件
重点、难点和突破的方法：
重 点： 斜井开拓
难 点： 斜井开拓的使用条件
突破方法： 1、详细讲解
2、边看模型边讲解
教学内容和步骤（附后）
第一节 井田开拓概念
一、井田开拓方式的概念
井田开拓：由地表进入煤层为开采水平服务所进行的井巷布置和采掘工程称为井田开拓。
矿井开拓方式：矿井井筒形式、开采水平数目及阶段内的布置方式的总称。二、井田开拓方式的分类
1.按井筒形式
（1）立井 （2）斜井 （3）平硐 （4）综合
2.按阶段内布置方式
（1）采区式 （2）分段式 （3）带区式
3.井筒形式+开采水平+阶段内布置方式
三、确定井田开拓方式的原则 1.合理确定矿井生产能力，井田范围，进行井田内的划分，确定井田开拓方式，井筒数目及位置。
2.选择主要运输大巷布置方式及井底车场形式。
3.确定井筒延伸方式及井田开采顺序。
基本原则：
（1）多出煤、早出煤、出好煤、建设高产高效安全生产矿井创造条件，集中，简单。
（2）按《规程》完善通风条件，良好生产条件。
（3）减少煤柱损失，减少巷道维护量，提高矿井采出率。
（4）减少工程量，降低投资，减少建工工期。
（5）新技术机械化、自动化的推广创条件。
（6）考虑煤质、煤种区别。
第二节 斜井开拓
主、副井均为斜井的开拓方式，称斜井开拓。
一、片盘斜井开拓（斜井多水平分段式开拓）
片盘斜井开拓是最简单的开拓方式。典型的片盘斜井如下图所示,其井下部分有一个下山采区。井田沿煤层倾向按标高划分为若干个分段,每段相当于采区的一个区段, 倾斜长度适于布置一个采煤工作面。（习惯上称为片盘）
1.井巷掘进顺序
自地面向下沿煤层开一对斜井,直至第一片盘下20~30m,在第一片盘上部开片盘甩车场及第一片盘回风巷,在第一片盘下部开片盘甩车场及片盘运输巷,然后,经平或斜石门掘进上煤层的超前平巷及开切眼,即可开始第一片盘的回采。 +350I+450+400+350+300I2175I -- I463+300I3I5847612+450+400ⅡⅢⅡⅢ
