ANSYS Workbench是一种强大的工程仿真软件，广泛应用于各个领域的工程设计和分析中。本文将以ANSYS Workbench建模仿真技术为主题，详细介绍其基本原理、建模方法和实例应用，帮助读者更好地了解和掌握这一工具的使用。
第一部分：ANSYS Workbench基本原理
1. ANSYS Workbench简介：介绍ANSYS Workbench的功能和应用领域。
2. ANSYS Workbench的工作流程：详细解释ANSYS Workbench的工作流程和各个模块的作用。
第二部分：ANSYS Workbench建模技术
1. 几何建模：介绍ANSYS Workbench中的几何建模工具，包括创建基本几何图形、引入外部几何文件和几何修剪等操作。
2. 材料属性定义：讲解如何设置材料属性，并介绍常用的材料模型和参数的选取。
3. 网格划分：介绍ANSYS Workbench中的网格划分方法，包括自动划分和手动划分两种方式，并讲解网格质量的评估和改善方法。 4. 边界条件设置：讨论各种边界条件的设置方法，如固定边界条件、加载边界条件和对称边界条件等。
5. 求解器选择与设置：介绍ANSYS Workbench中常用的求解器选择和设置方法，包括静态求解和动态求解两种模拟方法，并讨论参数对求解结果的影响。
6. 后处理与结果分析：讲解ANSYS Workbench中的后处理工具的使用方法，包括结果显示、变量提取和结果比较等。
第三部分：ANSYS Workbench建模仿真实例
1. 结构力学仿真实例：以某一结构件为例，详细介绍ANSYS Workbench如何进行结构力学仿真分析，并分析结果。
2. 流体力学仿真实例：以某一管道流体流动为例，介绍ANSYS
ansys workbench原理
ANSYS Workbench是由ANSYS开发的一种强大的有限元分析软件，被广泛应用于工程领域的结构分析、热力学分析、流体力学分析、振动分析以及多物理场耦合分析等方面。本文将介绍ANSYS Workbench的工作原理和相关的重要概念。
ANSYS Workbench基于参数化建模，其工作原理主要分为两个步骤：预处理和求解后处理。
预处理阶段是ANSYS Workbench进行模型的建立和设置，在这个阶段，用户需要定义模型的几何形状、材料特性、边界条件等。ANSYS Workbench提供了一个直观的图形用户界面（GUI），用户可以通过拖拽和放置来创建几何形状、选择材料、定义边界条件等。此外，用户还可以通过输入参数来建立参数化模型，从而快速实现多样化的设计。
在预处理阶段中，ANSYS Workbench还提供了一些工具和方法来辅助建模和优化。例如，几何建模工具可以帮助用户创建复杂的几何形状，参数化几何可以使用户对模型进行迭代设计和优化。此外，网格划分工具可以将模型划分为更小的单元格，以便于数值计算。在必要的情况下，用户还可以使用提供的材料库来选择合适的材料属性。
一旦预处理阶段完成，模型的几何形状、材料属性和边界条件都被定义好后，就进入求解阶段。求解阶段是ANSYS Workbench对模型进行数值计算和求解的过程。在此阶段，ANSYS Workbench将根据用户定义的方程和边界条件来求解模型的响应。数值计算使用有限元法进行离散化，并通过迭代求解来逼近模型的真实行为。ANSYS Workbench提供了各种求解器和求解方法，以适应不同类型的物理场。例如，结构分析使用静态或动态求解器，流体力学分析使用Navier-Stokes方程。工程师可以在求解阶段中选择合适的求解器和设置相应的求解参数。 完成求解后，进入后处理阶段。后处理阶段用于分析和评估模型的结果。ANSYS Workbench提供了各种工具和方法来可视化和解释结果。用户可以使用图形和图表来展示结果，从而更好地了解模型的行为和性能。此外，用户还可以通过对结果进行后处理操作，例如提取关键数值、进行优化或进行敏感性分析等。
ansys maxwell+workbench 2021 电机多物理场耦合
1. 引言
1.1 概述
本文旨在介绍ANSYS Maxwell+Workbench 2021在电机多物理场耦合方面的应用。随着现代电力技术的迅猛发展，电机在各个领域中扮演着重要角色。然而，电机设计与优化面临着许多复杂的问题，包括电磁场、结构和热场等多种物理场的相互影响。因此，通过使用ANSYS Maxwell+Workbench工具来实现电机多物理场耦合模拟是一种有效的方法。
1.2 文章结构
本文将分为五个部分进行阐述。首先，在引言部分进行概述，并介绍文章结构。第二部分将简要介绍ANSYS Maxwell+Workbench 2021工具的基本背景和功能特点。接下来的第三部分将解析电机多物理场耦合的概念和原理，以便读者更好地了解该主题。第四部分将重点介绍ANSYS Maxwell+Workbench在电机多物理场耦合中的应用，包括Maxwell在电磁场建模中的应用以及Workbench在结构和热场建模中的应用，并通过实例讲解详细说明其使用方法。最后，在第五部分对实验结果进行总结与分析，并展望该领域未来的发展趋势和应用前景。
1.3 目的 本文的目的是向读者介绍ANSYS Maxwell+Workbench 2021工具在电机多物理场耦合中的应用。通过了解该工具的基本背景、功能特点以及原理，读者能够更好地了解电机设计优化过程中多物理场相互耦合的问题，并学习如何使用ANSYS Maxwell+Workbench进行模拟和分析。希望该文章能为电机设计和优化提供一定的指导，并对相关领域的研究人员和工程师有所帮助。
2. ANSYS Maxwell+Workbench 2021简介：
2.1 ANSYS Maxwell简介：
ANSYS Maxwell是一款电磁场仿真软件，旨在帮助工程师和设计师将电磁设计与虚拟原型建模相结合。它提供了广泛的功能和工具，用于建模、分析和优化各种设备和系统中的电磁场问题。Maxwell使用有限元方法来求解Maxwell方程组，可以准确地预测电磁设备的性能，包括电感、电容、电阻、力以及温度等相关参数。

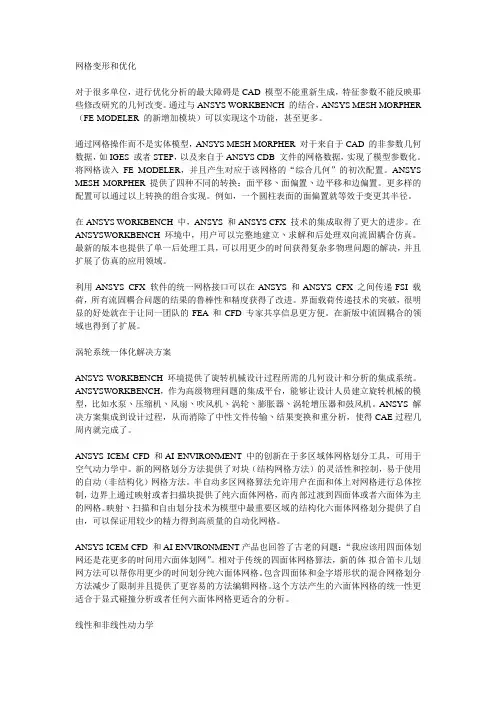

网格变形和优化
对于很多单位，进行优化分析的最大障碍是CAD 模型不能重新生成，特征参数不能反映那些修改研究的几何改变。通过与ANSYS WORKBENCH 的结合，ANSYS MESH MORPHER
（FE-MODELER 的新增加模块）可以实现这个功能，甚至更多。
通过网格操作而不是实体模型，ANSYS MESH MORPHER 对于来自于CAD 的非参数几何数据，如IGES 或者STEP，以及来自于ANSYS CDB 文件的网格数据，实现了模型参数化。将网格读入FE MODELER，并且产生对应于该网格的“综合几何”的初次配置。ANSYS
MESH MORPHER 提供了四种不同的转换：面平移丶面偏置丶边平移和边偏置。更多样的配置可以通过以上转换的组合实现。例如，一个圆柱表面的面偏置就等效于变更其半径。
在ANSYS WORKBENCH 中，ANSYS 和ANSYS CFX 技术的集成取得了更大的进步。在ANSYSWORKBENCH 环境中，用户可以完整地建立丶求解和后处理双向流固耦合仿真。最新的版本也提供了单一后处理工具，可以用更少的时间获得复杂多物理问题的解决，并且扩展了仿真的应用领域。
利用ANSYS CFX 软件的统一网格接口可以在ANSYS 和ANSYS CFX 之间传递FSI 载荷，所有流固耦合问题的结果的鲁棒性和精度获得了改进。界面载荷传递技术的突破，很明显的好处就在于让同一团队的FEA 和CFD 专家共享信息更方便。在新版中流固耦合的领域也得到了扩展。
涡轮系统一体化解决方案
ANSYS WORKBENCH 环境提供了旋转机械设计过程所需的几何设计和分析的集成系统。ANSYSWORKBENCH，作为高级物理问题的集成平台，能够让设计人员建立旋转机械的模型，比如水泵丶压缩机丶风扇丶吹风机丶涡轮丶膨胀器丶涡轮增压器和鼓风机。ANSYS 解决方案集成到设计过程，从而消除了中性文件传输丶结果变换和重分析，使得CAE过程几周内就完成了。
