ansys workbench建模仿真技术及实例详解 -回复
题目：ANSYS Workbench建模仿真技术及实例详解
引言：
ANSYS Workbench是一种强大的工程仿真软件，广泛应用于各个领域的工程设计和分析中。本文将以ANSYS Workbench建模仿真技术为主题，详细介绍其基本原理、建模方法和实例应用，帮助读者更好地了解和掌握这一工具的使用。
第一部分：ANSYS Workbench基本原理
1. ANSYS Workbench简介：介绍ANSYS Workbench的功能和应用领域。
2. ANSYS Workbench的工作流程：详细解释ANSYS Workbench的工作流程和各个模块的作用。
第二部分：ANSYS Workbench建模技术
1. 几何建模：介绍ANSYS Workbench中的几何建模工具，包括创建基本几何图形、引入外部几何文件和几何修剪等操作。
2. 材料属性定义：讲解如何设置材料属性，并介绍常用的材料模型和参数的选取。
3. 网格划分：介绍ANSYS Workbench中的网格划分方法，包括自动划分和手动划分两种方式，并讲解网格质量的评估和改善方法。 4. 边界条件设置：讨论各种边界条件的设置方法，如固定边界条件、加载边界条件和对称边界条件等。
5. 求解器选择与设置：介绍ANSYS Workbench中常用的求解器选择和设置方法，包括静态求解和动态求解两种模拟方法，并讨论参数对求解结果的影响。
6. 后处理与结果分析：讲解ANSYS Workbench中的后处理工具的使用方法，包括结果显示、变量提取和结果比较等。
第三部分：ANSYS Workbench建模仿真实例
1. 结构力学仿真实例：以某一结构件为例，详细介绍ANSYS Workbench如何进行结构力学仿真分析，并分析结果。
2. 流体力学仿真实例：以某一管道流体流动为例，介绍ANSYS
一、概述
ANSYS Workbench具有多种CAD软件的几何接口，通过对应的接口，可以高效的读取相应的CAD文件。具体的功能与计算机系统的类型（Linux/Windows）及版本、软件的版本直接相关，本文测试的内容基于如下环境：
环境要素 版本号
计算机系统 Windows 10
ANSYS 版本 2019R3
Inventor版本 2019
二、接口安装方法
接口的配置根据ANSYS与Inventor的安装顺序不同，可分为两个类型：先安装Inventor；先安装ANSYS。具体介绍如下：
1）先安装Inventor
如果在安装ANSYS前，已经安装了Inventor，那么在进行ANSYS的安装过程中，勾选了Inventor安装接口，安装进程会自动识别Inventor相关文件的安装路径，安装完成后，接口自动匹配成功。
安装ANSYS时勾选Inventor接口：Inventor Geometry Interface
勾选Inventor接口 自动设置Autodesk Inventor接口为Workbench Associative Interface
选中Associative接口
首次启动Inventor，需要配置附加模块Workbench 2019R3加载方式为自动加载
设置加载方式
再次启动，可见ANSYS 2019 R3模块已启动
模块加载成功
2） 先安装ANSYS 如果在安装ANSYS前，没有安装Inventor，那么在进行ANSYS的安装过程中，勾选Inventor安装接口，安装后需要手动配置接口。
启动CAD Configuration Manager 2019 R3，勾选Workbench Associative Interface
勾选Inventor接口
点击Configure Selected CAD Interfaces
配置接口成功
三、 接口功能测试
- 1 - ansys workbench 2022有限元分析入门与提高
ANSYSworkbench2022ANSYS公司最新的有限元分析软件，是用于对各类工程仿真的全功能软件，可实施亚秒精度的计算，模拟复杂工况，用于传统的构分析、热分析、声学分析、流体分析、电磁场分析等，也可用于解决各种更具挑战性的工程问题。本文将介绍ANSYS
workbench 2022如何帮助用户入门有限元分析，也将提出学习建议，以便用户有效地提高有限元分析技能。
ANSYS workbench 2022有限元分析入门
ANSYS workbench 2022提供了一系列的初学者指南，通过简单的指导，可以帮助新手快速掌握有限元分析的基本概念和技术。例如，通过使用“建模”模块，用户可以了解如何构建分析模型，如何设置材料属性和体积，以及如何定义节点、单元和其他分析参数。此外，“ Solution”模块可以帮助用户了解如何设置求解参数，如构建参数、设定边界条件等。
另外，ANSYS Workbench 2022还可以帮助用户解决各种复杂的工程问题，例如多体动力学、大范围的多相流体动力学、复杂的材料响应分析以及复杂的时空响应分析等。
学习有限元分析技能提高
除了初学者指南，ANSYS Workbench 2022也提供了各种视频实例，用户可以通过视频实例了解有限元分析的各个细节，如如何使用POST2模块和Meshing模块，如何用ANSYS Workbench 2022设置新的分析，以及如何使用绘图工具进行数据可视化等。 - 2 - 此外，用户还可以通过网上或学术会议等，观看有关有限元分析的报告，以深入的理解分析技术，也可以参加各种培训课程，如《ANSYS
Workbench 2022有限元分析实战》，让用户深入了解分析技术，从而提高应用有限元分析技能。
结论

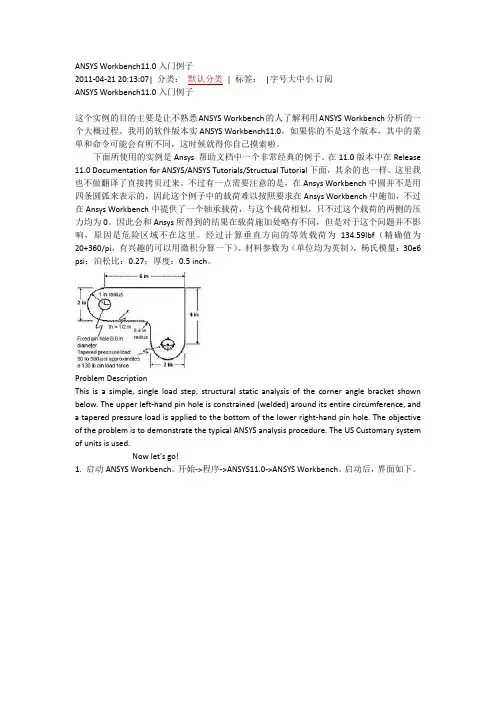

ANSYS Workbench11.0入门例子
2011‐04‐21 20:13:07| 分类： 默认分类 | 标签： |字号大中小 订阅
ANSYS Workbench11.0入门例子
这个实例的目的主要是让不熟悉ANSYS Workbench的人了解利用ANSYS Workbench分析的一
个大概过程。我用的软件版本实ANSYS Workbench11.0，如果你的不是这个版本，其中的菜
单和命令可能会有所不同，这时候就得你自己摸索啦。
下面所使用的实例是Ansys 帮助文档中一个非常经典的例子。在11.0版本中在Release
11.0 Documentation for ANSYS/ANSYS Tutorials/Structual Tutorial下面，其余的也一样。这里我
也不做翻译了直接拷贝过来。不过有一点需要注意的是，在Ansys Workbench中圆并不是用
四条圆弧来表示的，因此这个例子中的载荷难以按照要求在Ansys Workbench中施加，不过
在Ansys Workbench中提供了一个轴承载荷，与这个载荷相似，只不过这个载荷的两侧的压
力均为0。因此会和Ansys所得到的结果在载荷施加处略有不同，但是对于这个问题并不影
响，原因是危险区域不在这里。经过计算垂直方向的等效载荷为134.59lbf（精确值为
20+360/pi，有兴趣的可以用微积分算一下）。材料参数为（单位均为英制），杨氏模量：30e6
psi；泊松比：0.27；厚度：0.5 inch。
Problem Description
This is a simple, single load step, structural static analysis of the corner angle bracket shown
below. The upper left‐hand pin hole is constrained (welded) around its entire circumference, and
