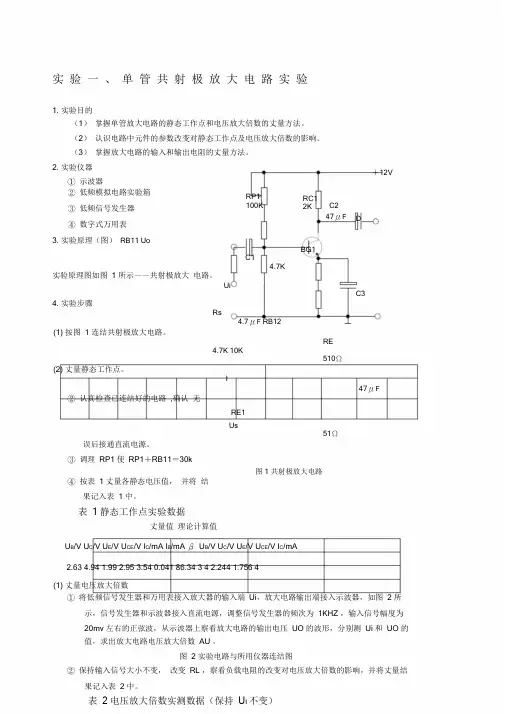

单管共射极放大电路实验总结报告
实 验 一 、 单 管 共 射 极 放 大 电 路 实 验
1. 实验目的
（1） 掌握单管放大电路的静态工作点和电压放大倍数的丈量方法。
（2） 认识电路中元件的参数改变对静态工作点及电压放大倍数的影响。
（3） 掌握放大电路的输入和输出电阻的丈量方法。
2. 实验仪器
① 示波器 ＋12V
② 低频模拟电路实验箱
③ 低频信号发生器
④ 数字式万用表 RP1
100K RC1
2K
C2
47μF
D
3. 实验原理（图） RB11 Uo
BG1
C1
4.7K
实验原理图如图 1 所示——共射极放大 电路。
Ui
C3
4. 实验步骤
Rs
4.7μF RB12
(1) 按图 1 连结共射极放大电路。
RE
4.7K 10K
510Ω
(2) 丈量静态工作点。
I
47μF
② 认真检查已连结好的电路 ,确认 无
RE1
Us
51Ω
误后接通直流电源。
③ 调理 RP1 使 RP1＋RB11＝30k
图1 共射极放大电路
④ 按表 1 丈量各静态电压值， 并将 结
果记入表 1 中。
表 1 静态工作点实验数据
丈量值 理论计算值
UB/V UC/V UE/V UCE/V IC/mA IB/mA β UB/V UC/V UE/V UCE/V IC/mA
2.63 4.94 1.99 2.95 3.54 0.041 86.34 3 4 2.244 1.756 4
(1) 丈量电压放大倍数
① 将低频信号发生器和万用表接入放大器的输入端 Ui，放大电路输出端接入示波器，如图 2 所
示，信号发生器和示波器接入直流电源，调整信号发生器的频次为 1KHZ ，输入信号幅度为
20mv 左右的正弦波，从示波器上察看放大电路的输出电压 UO 的波形，分别测 Ui 和 UO 的
值，求出放大电路电压放大倍数 AU 。
图 2 实验电路与所用仪器连结图
② 保持输入信号大小不变， 改变 RL ，察看负载电阻的改变对电压放大倍数的影响，并将丈量结
博学笃行 自强不息
1
单级放大电路实验报告
实验目的：了解单级放大电路的基本原理和特性，掌握单级放大电路的设计方法。
实验原理：
单级放大电路是电子电路中最简单的放大电路之一。它由一个放大器和一个电源组成，放大器将输入信号放大到一定的幅度，输出给负载。单级放大电路的输入、输出和电源之间通常采用直接耦合或是通过耦合电容进行交流耦合。实验中所使用的单级放大电路采用直接耦合。
实验材料和仪器：
1. 放大器：使用准确度高、稳定性好的运放，如LM741运放。
2. 电源：直流电源，输入电压为±15V。
3. 信号源：可输出正弦信号，频率为1kHz左右。
4. 示波器：测量输出信号的幅度。
5. 电阻、电容等配件。
实验步骤：
1. 按照给定电路图搭建单级放大电路，并接上电源和信号源。 博学笃行 自强不息
2
2. 调节信号源输出的幅度和频率，使其能够正常工作。
3. 使用示波器测量输出信号的幅度，并记录。
4. 调节输入信号的幅度，观察输出信号的变化，并记录。
5. 调节输入信号的频率，观察输出信号的变化，并记录。
6. 比较不同输入信号幅度和频率下输出信号的变化，分析单级放大电路的放大特性。
实验结果和分析：
根据实验数据和示波器的观察，可以得到单级放大电路的放大特性。输出信号的幅度随着输入信号幅度的增加而变大，但是当输入信号幅度过大时可能会出现失真现象。输出信号的频率基本上与输入信号的频率相同，且幅度不会受到输入信号频率的影响。
实验结论：
通过实验，我们了解了单级放大电路的基本原理和特性。单级放大电路可以将输入信号放大到一定的幅度，并且对输入信号的频率没有明显的影响。但是在使用过程中需要注意输入信号的幅度，避免出现失真的情况。实验结果与理论相符，说明实验顺利进行。

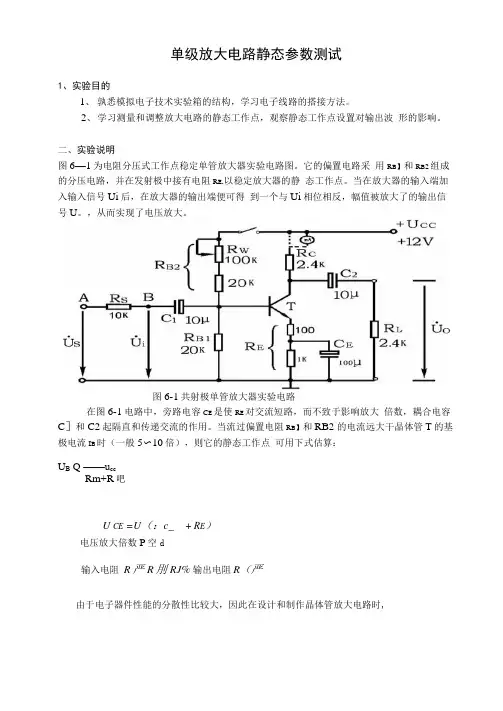

单级放大电路静态参数测试
1、实验目的
1、 孰悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。
2、 学习测量和调整放大电路的静态工作点，观察静态工作点设置对输出波 形的影响。
二、实验说明
图6—1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采 用RB】和RB2组成的分压电路，并在发射极中接有电阻RE,以稳定放大器的静 态工作点。当在放大器的输入端加入输入信号Ui后，在放大器的输出端便可得 到一个与Ui相位相反，幅值被放大了的输出信号U。，从而实现了电压放大。
图6-1共射极单管放大器实验电路
在图6-1电路中，旁路电容CE是使RE对交流短路，而不致于影响放大 倍数，耦合电容C］和C2起隔直和传递交流的作用。当流过偏置电阻RB】和RB2 的电流远大干晶体管T的基极电流IB时（一般5〜10倍），则它的静态工作点 可用下式估算：
UB Q ——ucc
Rm+R吧
U CE =U（：c_ + RE）
电压放大倍数P空d
输入电阻 R严R刖RJ% 输出电阻R（严
由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时,离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必 要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各 项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此， 除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰 与自激振荡及放大器各项动态参数的测量与调试等。
放大黠静态工作点的測量与调试
1） 静态工作点的测量
测量放大器的静态工作点，应在输入信号堆=0的情况下进行，即将放大器输 入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体 管的集电极电流人以及各电极对地的电位匕、4和（4。一般实验中，为了避 免断开集电极，所以采用测量电压久或然后算出❻•的方法，例如，只要测 出t/—即可用
实验一 单级放大电路
一、 实验目的
1.熟悉电予元器问模拟电路实验箱的使用
2、学会测量和调整放大电路静态玉作点的方法，观察放大电路的非线性失真
3、学习测定放大电路的电压放大倍数。
4、掌握放大电路的输入阻抗、输出阻抗的测试方法。
5、学习基本交直流仪器仪表的使用方法
二、实验仪器
1、示波器
2、信号发生器
3、万用表
三、预习要求
1、学习三极管及单级放大电路的工作原理，明确实验目的。
2、学习放大电路动态反静态工作参数测量方法
四、实验内容及步骤
1. 连接线路
按图连好线路
2. 调整静态工作点
将函数信号发生器的输出通过输出电缆线接至Us两端，调整函数倍号发生器输出
的正弦被信号使fc=lkHz, Ui=10mV . (Ui是放大电路输入信号ui
的有效值，用毫伏表测量ui可得）。将示波器Y轴输入电缆线连接至放大电路输出端。然后调整基极电阻Rpl，
在示波器上观察uo的波形，将uo调整到最大不失真输出。注意观察静态
工作点的变化对输出波形的影响过程，观察何时出现饱和失真、截止失真，若出现
双向失真应减小Ui，直至不出现失真。调好工作点后Rp1电位器不能再动。用万用表测
量静态工作点记录数据于表1-1 （测量Uce和lc时，应使用万用表的直流电压档和
直流电流档）。
表11用万用表测量静态工作点测量参数 +Ucc(V) Ic(mA) Uce(V) Uc(V) Ub(v) Ue(V) Rb(kΩ)
实测值 +12 2 5.2 7.2 2.6 2.0 60
表中：Rb=Rp1+1R3
3. 测量放大电路的电压放大倍数
调节函数信号发生器输出为f=lkHz, Ui=10mV的正弦信号，用示波器观察放大
器的输出波形。若波形不失真，用晶体管毫伏表测量放大器空载时的输出电压及负载
时的输出电压Uo的实测值；调Ui=20mV，重复上述步骤，验证放大倍数的线性关系，
填入数据记录表1-2中（测量输入电压、输出电压时，用晶体管毫伏表测量）。
