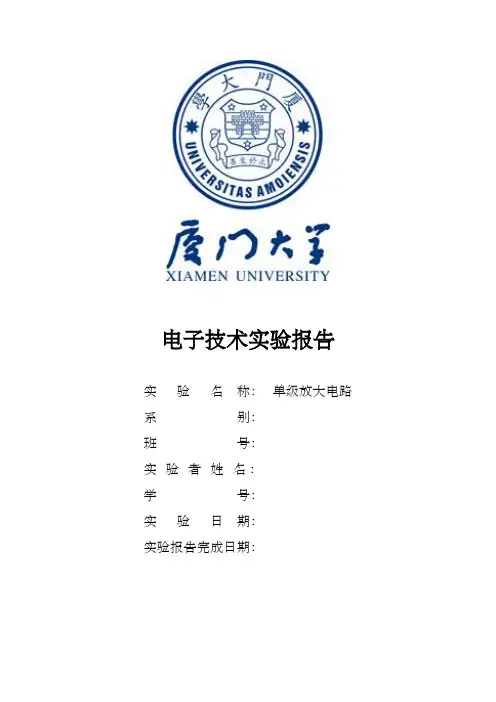

电子技术实验报告
实 验 名 称： 单级放大电路
系 别：
班 号：
实验者姓名：
学 号：
实 验 日 期：
实验报告完成日期：
目录
一、实验目的 ....................................................................................................................................................... 3
二、实验仪器 ....................................................................................................................................................... 3
三、实验原理 ....................................................................................................................................................... 3
（一） 单级低频放大器的模型和性能 ............................................................................................... 3
（二）放大器参数及其测量方法 ......................................................................................................... 5
百度文库 - 好好学习，天天向上
-1 EDA设计(一) 实验报告
——实验一 单级放大电路的设计与仿真
一．实验内容
1. 设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。
2. 调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。
3. 调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。在此状态下测试：
① 电路静态工作点值；
② 三极管的输入、输出特性曲线和 、 rbe 、rce值；
③ 电路的输入电阻、输出电阻和电压增益；
④ 电路的频率响应曲线和fL、fH值。
二．单级放大电路原理图 百度文库 - 好好学习，天天向上
-2
单级放大电路原理图
三．饱和失真、截止失真和不失真
1、不失真
不失真波形图 百度文库 - 好好学习，天天向上
-3
不失真直流工作点
静态工作点：iBQ=, iCQ=,
vCEQ=
2、饱和失真
饱和失真电路图
百度文库 - 好好学习，天天向上
-4
饱和失真波形图
饱和失真直流工作点 百度文库 - 好好学习，天天向上
-5
静态工作点：iBQ=,iCQ=,vCEQ=
3、截止失真
截止失真电路图
截止失真波形图
百度文库 - 好好学习，天天向上
-6
截止失真直流工作点
静态工作点：iBQ=,iCQ=,vCEQ=
四．三极管输入、输出特性曲线和 、 rbe 、rce值
1、β值
百度文库 - 好好学习，天天向上
-7
静态工作点：iBQ=,iCQ=,vCEQ= 百度文库 -
好好学习，天天向上
-8 VBEQ=
β=iC/iB=
2、输入特性曲线及rbe值:
由图：dx= ，dy=
rbe=dx
/dy=百度文库 - 好好学习，天天向上
-9 输入特性曲线
3、输出特性曲线及rce值:
百度文库
单级放大电路实验报告
实验报告-单级放大电路
1. 引言
单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。该电路可以应用于各种声音放大器、音频放大器等实际应用中。本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。
2. 实验材料
- 电源
- 耳机
- 电阻
- 电容
- 电位器
- 三极管等器件
3. 实验步骤
3.1 设计电路
根据实验要求和材料提供的参数，设计所要构建的单级放大电路。
3.2 收集所需器件
根据电路设计，收集所需的电阻、电容、三极管等器件。
3.3 组装电路
按照电路设计将所需器件按照正确的连接方式组装成电路。
3.4 连接电源
将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。
3.5 调节电位器
根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。
3.6 测试
使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。
4. 实验结果和分析
根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。根据实验结果对电路进行评估和分析，并提出改进的建议。
5. 结论
单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。实验结果表明，电路可以有效地放大输入信号，并满足实际需求。
6. 注意事项
6.1 在实验中，注意安全使用电源，避免电压过高导致器件损坏或危险情况发生。
6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损坏电位器或其他器件。
6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结果的准确性。
6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实验数据及相关器件。
以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。
实验一 单级共射放大电路 一、实验目的 1．掌握单级共射放大电路静态工作点的测量和调整方法。 2．了解电路参数变化对静态工作点的影响。 3．掌握单级共射放大电路动态指标的测量方法。 4．学习幅频特性的测量方法。 二、预习要求 1．复习单级共射放大电路静态工作点的设置。 2．根据图1-1所示参数，估算获得最大不失真输出电压的静态工作点Q。（设β=50）。 3．复习模拟电路电压放大倍数、输入电阻以及输出电阻的计算方法。 4．复习饱和失真和截止失真的产生原因，并分析判断该实验电路在哪种情况下可能产生饱和失真？在哪种情况下可能产生截止失真？ 三、实验原理 1、参考实验电路 Rp 100kΩ 15kΩ Rc 5.1kΩ R 3.3kΩ+++10μF10μF47μF RL 5.1kΩ Re1 51Ω Re2 1kΩ Rb12 11kΩ Rb11+-Vi+Vcc （+12V）-+Vo 图1-1单级共射放大电路 如图1-1所示，其中三极管选用硅管3DG6,电位器Rp用来调整静态工作点。 2、静态工作点的测量 输入交流信号为零（vi= 0 或 ii= 0）时，电路处于静态，三极管各电极有确定不变的电压、电流，在特性曲线上表现为一个确定点，称为静态工作点，即Q点。一般用IB、 IC 和VCE （或IBQ、ICQ和VCEQ ）表示。 实际应用中，直接测量ICQ需要断开集电极回路，比较麻烦，所以通常的做法是采用电压测量的方法来换算电流：先测出发射极对地电压VE ，再利用公式 ICQ≈IEQ=EEVR，算出ICQ 。（此法应选用内阻较高的电压表。） 在半导体三极管放大器的图解分析中已经学习到，为了获得最大不失真的输出电压，静态工作点应该选在输出特性曲线上交流负载线的中点。若静态工作点选得太高，容易引起饱和失真；反之又引起截止失真（如图1-2所示）。对于线形放大电路，这两种工作点都是不合适的，必须对其颈性调整。此实验电路中，即通过调节电位器Rp来实现静态工作点的调整：Rp调小，工作点增高；Rp调大，工作点降低。值得注意的是，实验过程中应避免输入信号过大导致三极管工作在非线性区，否则即使工作点选择在交流负载线的中点，输出电压波形仍可能出现双向失真。 Q Q` Q`` ICQ VCEQ vCE/V iC/mA vCE/V iC/mA t t 交流负载线 图1-2 三极管输出特性曲线 3、电压放大倍数的测量 电压放大倍数vA是指输出电压与输入电压的有效值之比：vA=oiVV 实验中可以用万用表分别测量出输入、输出电压，从而计算出输出波形不失真时的电压放大倍数。 同时，对于图1-1所示电路参数，其电压放大倍数VA和三极管输入电阻ber分别为： CLvbe1(//)1eRRArR； be26()300(1)()EQmVrImA 4、输入电阻的测量 输入电阻的测量原理如图1-3所示。 ViVs'Vs被测放大电路RiRRsIi+-+--+图1-3 测试输入电阻原理图 电阻R的阻值已知，只需用万用表分别测出R两端的电压 'SV 和 iV ，即有：''()/iiiiiSiSiVVVRRIVVRVV R的阻值最好选取和iR同一个数量级，过大易引入干扰；太小则易引起较大的测量误差。 5、输出电阻的测量 输出电阻的测量原理如图1-4所示。 用万用表分别测量出开路电压 oV和负载电阻上的电压 oLV ，则输出电阻oR可通过计算求得。（取LR和oR的阻值为同一数量级以使测量值尽可能精确） ooLLoLVVRRR ooLoLoLVVRRV VsRsRLRoVo++--S被测放大电路LVo+-图1-4 测试输出电阻原理图 6、幅频特性的测量 在输入正弦信号情况下，放大电路输出随输入信号频率连续变化的稳态响应，称为该电路的频率响应。其幅频特性即指放大器的增益与输入信号频率之间的关系曲线。一般采用逐点法进行测量。在保持输入信号幅度不变的情况下，改变输入信号的频率，逐点测量对应于不同频率时的电压增益，用对数坐标纸画出幅频特性曲线。通常将放大倍数下降到中频电压放大倍数的0.707倍时所对应的频率称为上、下限截止频率（Hf、Lf）。 BW＝fH－fL≈fH 称为带宽，如图1-5所示。 0 3dB 20lg|AV|/dB 带宽 2 20 40 60 20 2102 2103 2104 f/Hz fL fH 图1-5 幅频特性曲线 四、实验内容 1．按图1-1,组装单级共射放大电路，经检查无误后，按通预先调整好的直流电源+12V。 2．测试电路在线性放大状态时的静态工作点 从信号发生器输出f=1KHZ,Vi=10mV（有效值）的正弦电压到放大电路的输入端，将放大电路的输出电压接到双踪示波器Y轴输入端，调整电位器Rp,使示波器上显示的Vo波形达到最大不失真，然后关闭信号发生器，即Vi=0,测试此时的静态工作点，填入表1.1中。 表1.1 VE/V ICQ/mA(VE/Re VCEQ/V VBE/V 3．测试电压放大倍数Av （1）从信号发生器送入f=1 KHZ，Vi=30mV的正弦电压，用万用表测量输入电压Vo,计算电压放大倍数Av=Vo/Vi。 （2）用示波器观察Vi和Vo电压的幅值和相位。 把Vi和Vo分别接到双踪示波器的CH1和CH2通道上，在荧光屏上观察它们的幅值大小和相位。 4．了解由于静态工作点设置不当，给放大电路带来的非线性失真现象 调节电位器Rp,分别使其阻值减少或增加，观察输出波形的失真情况，分别测出相应的静态工作点，测量方法同实验内容2，将结果填入表1.2中。 表1.2 工作状态 输出波形 静态工作点 ICQ/mA VCEQ/V VBE/V 5．测量单级共射放大电路的通频带 （1）当输入信号f=1KHZ,Vi=30mV,RL=5.1K,在示波器上测出放大器中频区的输出电 压Vopp(或计算出电压增益)。 （2）增加输入信号的频率（保持Vi=30mV不变），此时输出电压将会减小，当其下降到中频区输出电压的0.707（-3dB）倍时，信号发生器所指示的频率即为放大电路的上限频率fH。 （3）同理，降低输入信号的频率（保持Vi=30mV不变），输出电压同样会减小，当其下降到中频区输出电压的0.707（-3dB）倍时，信号发生器所指示的频率即为放大电路的下限频率Lf。 （4）通频带BW=Hf-Lf 6．输入电阻Ri的测量 按图1.3接入电路。取R=1K，用万用表分别测出Vs' 和Vi，则 'iiSiVRRVV 此外，还可以用一个可变电阻箱来代替R,调节电阻箱的值，是Vi=1/2Vs’,则此时电阻箱所示阻值即为Ri的阻值。这种测试方法通常称为“ 半压法”。 7．输出电阻Ro的测量 按图1.4接入电路。取RL=5.1k，用万用表分别测出RL=时的开路电压Vo及RL=5.1k时的输出电压VoL,则 OOLoLOLVVRRV 五、实验报告要求 1．认真记录和整理测试数据，按要求填入表格并画出波形图。 2．对测试结果进行理论分析，找出产生误差的原因。 六、实验思考题 1．加大输入信号iV时，输出波形可能会出现哪几种失真？分别是由什么原因引起的？ 2．调整静态工作点时，11bR要用一个固定电阻和电位器串联，而不能直接用电位器，为什么？ 七、实验器材 模拟电子线路实验箱 一台 双踪示波器 一台 万用表 一台 连线 若干 函数发生器 一台 单级共射放大电路（实验报告模板） 一．实验目的 二．实验设备 三．实验原理 1.实验电路图 2. 理论分析计算 （1）静态工作点 （2）放大倍数： （3）输入电阻： （4）输出电阻： （5）幅频特性 3.实验测量方法 （1）静态工作点测量 （2）放大倍数测量方法（包含最大不失真电压测量） （3）输入电阻测量 （4）输出电阻测量 （5）幅频特性 四．实验测试内容及数据记录 1．静态工作点的调试与测量 2．动态参数测量 (1) 电压放大倍数Av (2) 输入电阻 （3）输出电阻 3．Q点对输出失真的影响 调节RW改变电路的静态工作点，同时配合调节输入信号的幅度是输出出现截止失真、饱和失真、同时出现截止、饱和失真，记录三种情况下的输入、输出波形。 失真波形记录 4．幅频特性（测量通频带） 5. 对测试结果进行理论分析，对比实验结果，分析实验误差 五、实验思考题 1．加大输入信号iV时，输出波形可能会出现哪几种失真？分别是由什么原因引起的？ 2．调整静态工作点时，11bR要用一个固定电阻和电位器串联，而不能直接用电位器，为什么？ ui t uo t ui t uo t ui t uo t
