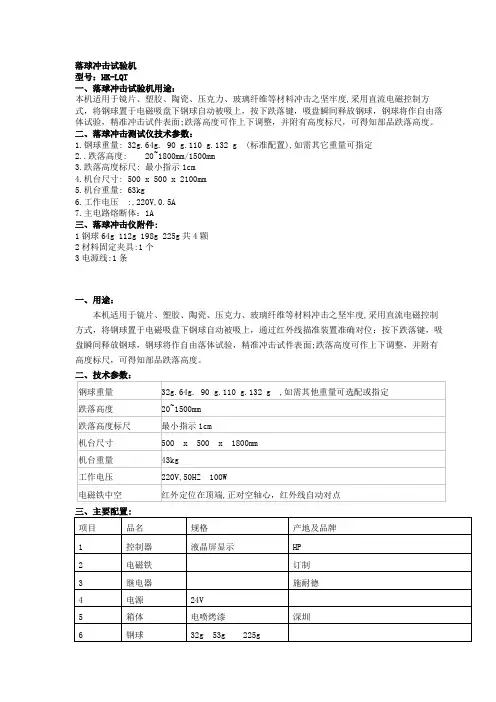

落球冲击测试仪

落球冲击试验机

型号：HK-LQT

一、落球冲击试验机用途：

本机适用于镜片、塑胶、陶瓷、压克力、玻璃纤维等材料冲击之坚牢度,采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，精准冲击试件表面;跌落高度可作上下调整，并附有高度标尺，可得知部品跌落高度。

二、落球冲击测试仪技术参数：

1.钢球重量: 32g.64g. 90 g.110 g.132 g (标准配置),如需其它重量可指定

2..跌落高度: 20~1800mm/1500mm

3.跌落高度标尺: 最小指示1cm

4.机台尺寸: 500 x 500 x 2100mm

5.机台重量: 63kg

6.工作电压 :,220V,0.5A

7.主电路熔断体：1A

三、落球冲击仪附件:

1钢球64g 112g 198g 225g共4颗

2材料固定夹具:1个

3电源线:1条

一、用途：

本机适用于镜片、塑胶、陶瓷、压克力、玻璃纤维等材料冲击之坚牢度,采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，通过红外线描准装置准确对位；按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，精准冲击试件表面;跌落高度可作上下调整，并附有高度标尺，可得知部品跌落高度。

二、技术参数：

钢球重量 32g.64g. 90 g.110 g.132 g ,如需其他重量可选配或指定

跌落高度 20~1500mm

跌落高度标尺 最小指示1cm

机台尺寸 500 x 500 x 1800mm

机台重量 43kg

工作电压 220V,50HZ 100W

电磁铁中空 红外定位在顶端,正对空轴心，红外线自动对点

三、主要配置:

项目 品名 规格 产地及品牌

1 控制器 液晶屏显示 HP

2 电磁铁 订制

3 继电器 施耐德

4 电源 24V

5 箱体 电喷烤漆 深圳

6 钢球 32g 53g 225g

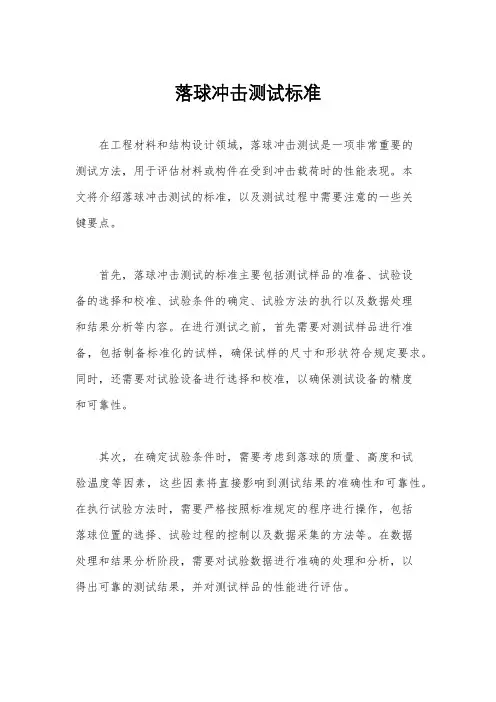

落球冲击测试标准

在工程材料和结构设计领域，落球冲击测试是一项非常重要的测试方法，用于评估材料或构件在受到冲击载荷时的性能表现。本文将介绍落球冲击测试的标准，以及测试过程中需要注意的一些关键要点。

首先，落球冲击测试的标准主要包括测试样品的准备、试验设备的选择和校准、试验条件的确定、试验方法的执行以及数据处理和结果分析等内容。在进行测试之前，首先需要对测试样品进行准备，包括制备标准化的试样，确保试样的尺寸和形状符合规定要求。同时，还需要对试验设备进行选择和校准，以确保测试设备的精度和可靠性。

其次，在确定试验条件时，需要考虑到落球的质量、高度和试验温度等因素，这些因素将直接影响到测试结果的准确性和可靠性。在执行试验方法时，需要严格按照标准规定的程序进行操作，包括落球位置的选择、试验过程的控制以及数据采集的方法等。在数据处理和结果分析阶段，需要对试验数据进行准确的处理和分析，以得出可靠的测试结果，并对测试样品的性能进行评估。

在进行落球冲击测试时，需要注意以下几个关键要点：

首先，要选择合适的试验设备，确保设备的性能和精度符合测试要求。其次，要对测试样品进行严格的准备和处理，确保试样的表面质量和几何尺寸符合标准要求。同时，要严格控制试验条件，包括落球高度、试验温度和试验湿度等因素，以确保测试结果的可比性和准确性。此外，还需要严格执行试验方法，确保测试过程的可重复性和可靠性。最后，在数据处理和结果分析阶段，要对试验数据进行科学的处理和分析，得出准确的测试结果，并进行合理的结论和评价。

总之，落球冲击测试是一项重要的材料性能评价方法，对于工程材料和结构设计具有重要的指导意义。在进行测试时，需要严格遵守测试标准，并注意测试过程中的关键要点，以确保测试结果的准确性和可靠性。希望本文能够对落球冲击测试有所帮助，谢谢阅读。

CLQ-20落球冲击试验机

产品名称：CLQ-20落球冲击试验机

产品型号：CLQ-20

本机按照GB/T13520、GB/T14485、GB/T8814的要求设计制造，落球冲击试验仪主要是用来测定塑料、有机玻璃、建筑材料、陶瓷、涂料复合材料等试验样片施加瞬间冲击力以求取破坏该材料所需冲击能量。还可以对同种材料进行冲击对比试验。该机设计合理性能稳定，冲击高度可自动升降或手动来自由选择。并且能防卡二次冲击。是生产企业和质检部门等行业进行产品质量检测的必备设备。遵循原理：用规定质量的钢球冲击试件表面，确定试件表面是否出现裂纹和大于规定直径的压痕。

一、设备用途：

数字式落球冲击试验机是采用大规模集成电路，数字化，高可靠性的材料试验仪器。本机综合国内外同类机型的优点，体积小、重量轻、精度高、使用方便等特点。可配置数据处理系统和打印，可配置微机处理系统。

使用该仪器还可以对同种材料、同种规格的试样进行冲击对比试验以鉴定材料质量的优劣程度。

二、主要技术指标：

1.使用 温度：-20-40℃

2.电 源：交流220V

3.架升降速度：15mm/s

4.钢球 规格：50g 100g150g 200g300g500g800g 1000g

5.试样 尺寸：150mmX100mm、厚度<17mm

管材试样的尺寸：R<30mm

非标准试样自由冲击尺寸：宽<100mm、厚度<70mm

6.最大冲击高度：2m

最大冲击能量：E（max）=19.60J

最小冲击能量：E（min）=0.15J

三、冲击能量的计算：

冲击能量：E=mgh

m为钢球的质量，单位为Kg（千克）

h为钢球底部距试样的距离（米）

g为重力加速度单位为m/s2

E为冲击能量，单位为J（焦耳）

四、配置：

主机一台

试验重球：8个

塑料薄膜落镖冲击仪BMC-B1的检测案例分享

济南兰光机电技术有限公司官网

Labthink兰光|软包装检测仪器龙头企业 山东省济南市无影山路144号

塑料薄膜落镖冲击仪BMC-B1的检测案例分享

Labthink兰光BMC-B1塑料薄膜落镖冲击仪适用于塑料薄膜或薄片在给定高度的自由落

镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。

塑料薄膜落镖冲击仪，又可称为薄膜落镖冲击仪，落镖冲击试验机，薄膜落镖式冲击试验

机，落镖冲击试验仪，包装抗冲击测定仪，落镖冲击测试仪，落镖冲击性能测试仪，塑料包装

抗冲击仪，薄膜冲击试验仪。

以下跟大家分享一个BMC-B1塑料薄膜落镖冲击仪设备的检测案例！

塑料购物袋抗落镖冲击性能检测：

测试样品：以某超市提供的塑料购物袋为检测对象。

济南兰光机电技术有限公司官网

Labthink兰光|软包装检测仪器龙头企业 山东省济南市无影山路144号

参考标准：GB/T 9639.1-2008

《塑料薄膜和薄片抗冲击性能试验方法自由落镖法第1部

分：梯级法》

试验设备：BMC-B1塑料薄膜落镖冲击仪

落镖冲击检测过程：

(1) 打开仪器开关，根据需要选择A法或B法，本次试验选用了A法。

(2) 调整落镖下落高度为0.66 ± 0.01 m，调整设备的可调支架，使落镖落下后能够冲击

试样的中心。

(3) 从样品表面随机裁取尺寸至少应为18 cm × 18 cm的试样片20余片。

(4) 取其中一片试样放在下夹具上，确保试样表面平整，踩动脚踏开关，设备自动将试样

夹紧。

(5) 通过预测试得到试样大概的冲击破损质量，然后将该质量的落镖垂直插入磁性连接器

中，点击试验选项，落镖自动落下，冲击试样。

(6) 将试样的破损情况输入到设备中，并根据试样的破损情况，利用砝码增、减落镖质量。
