落锤冲击试验机保养维护

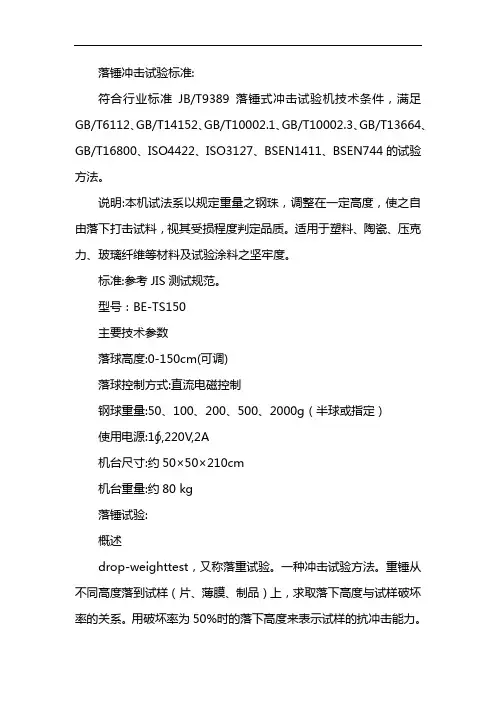

落锤冲击试验标准:

符合行业标准JB/T9389落锤式冲击试验机技术条件，满足GB/T6112、GB/T14152、GB/T10002.1、GB/T10002.3、GB/T13664、GB/T16800、ISO4422、ISO3127、BSEN1411、BSEN744的试验方法。

说明:本机试法系以规定重量之钢珠，调整在一定高度，使之自由落下打击试料，视其受损程度判定品质。适用于塑料、陶瓷、压克力、玻璃纤维等材料及试验涂料之坚牢度。

标准:参考JIS测试规范。

型号：BE-TS150

主要技术参数

落球高度:0-150cm(可调)

落球控制方式:直流电磁控制

钢球重量:50、100、200、500、2000g（半球或指定）

使用电源:1∮,220V,2A

机台尺寸:约50×50×210cm

机台重量:约80 kg

落锤试验:

概述

drop-weighttest，又称落重试验。一种冲击试验方法。重锤从不同高度落到试样（片、薄膜、制品）上，求取落下高度与试样破坏率的关系。用破坏率为50%时的落下高度来表示试样的抗冲击能力。

用以测定钢材无塑性转变(NDT)温度的一种特殊冲击试验。主要试验装置为落锤试验机。下部为底座与支架，机架上部配有可调换的不同质量的重锤(图4—37)。在规定尺寸的钢板上方中部按纵向有一条用脆性焊条焊成的焊道，在焊道的中部（也是钢板中央）加工出一道缺口。将制成的试板焊道朝下放置在底座的支架上，松开已升至一定高度的重锤自由落下，冲在钢板上视其是否断裂成两段。对一组试板中的各试板分别冷却到不同温度，每相差5℃的试板做一个落锤冲击试验，直到能断成两段为止。能断成两段时的温度即为该钢材的无塑性转变温度。该温度误差将不超过5℃。

也有的试验方法是固定重锤高度而改变锤质量来进行试验，用求得相应重锤质量来表示结果；或者，两者都改变而用下落重锤的能量来表示结果。应该注意，用能量表示时对不同高度或不同重锤质量的结果是不宜作比较的。落锤试验比摆锤冲击试验更接近实际情况，是一种简便又实用的方法。

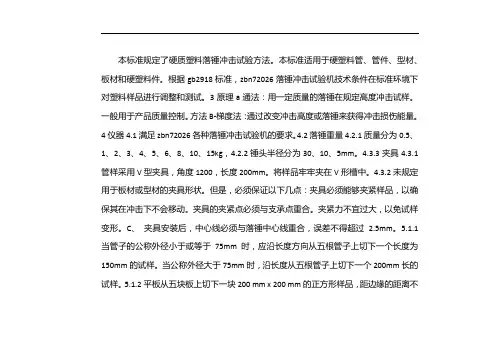

本标准规定了硬质塑料落锤冲击试验方法。本标准适用于硬塑料管、管件、型材、板材和硬塑料件。根据gb2918标准，zbn72026落锤冲击试验机技术条件在标准环境下对塑料样品进行调整和测试。3原理a通法：用一定质量的落锤在规定高度冲击试样。一般用于产品质量控制。方法B-梯度法：通过改变冲击高度或落锤来获得冲击损伤能量。4仪器4.1满足zbn72026各种落锤冲击试验机的要求。4.2落锤重量4.2.1质量分为0.5、1、2、3、4、5、6、8、10、15kg，4.2.2锤头半径分为30、10、5mm。4.3.3夹具4.3.1管样采用V型夹具，角度1200，长度200mm。将样品牢牢夹在V形槽中。4.3.2未规定用于板材或型材的夹具形状。但是，必须保证以下几点：夹具必须能够夹紧样品，以确保其在冲击下不会移动。夹具的夹紧点必须与支承点重合。夹紧力不宜过大，以免试样变形。C、 夹具安装后，中心线必须与落锤中心线重合，误差不得超过2.5mm。5.1.1当管子的公称外径小于或等于75mm时，应沿长度方向从五根管子上切下一个长度为150mm的试样。当公称外径大于75mm时，沿长度从五根管子上切下一个200mm长的试样。5.1.2平板从五块板上切下一块200 mm x 200 mm的正方形样品，距边缘的距离不

小于100 mm。板厚为GB/T 14153-93，国家技术监督局于1993-10-01批准。5.1.3对于型材，沿挤压方向从五个型材上切下200mm长的试样。5扇门。4个原始成型管件和硬塑料件的整件样品。5.2制备的试样应无裂纹，端部应平整。对于管道和剖面样品，两端应垂直于轴线切割。5.3数量传递方式：10。有超过25种梯度法。6试样条件和试验标准环境的调整6.1按gb2918规定的标准环境和正常偏差范围进行调整，时间不少于48h，试验应在此环境下进行。6.2样品需要进行高低温冲击试验时，可按产品标准的有关规定或用户要求的试验条件进行。离开预处理环境后，样品的冲击在15秒内完成。根据测试步骤7.1，将样品水平放置在夹具上。困难时，可用垫圈调整固定。7.2使用方法a时，应按产品标准规定的冲击高度和落锤，连续冲击10个试样。7.3使用B法时，首先确定初始冲击高度和落锤。在试验过程中，如果第一个试样没有损坏，第二个试样的高度将增加D（m）。如果第一个样品被破坏，高度将以增量D（m）减小。直到样品达到50%的失效。每组至少20个标本。7.4对于管道或对称管件，冲击点应选择在垂直直径的顶部。选择中间的平板样品。对于不对称的管道或型材，首先在一侧撞击一半样

落锤试验国标准

一、引言

落锤试验是一种用于测量材料抗冲击性能的试验方法，通过将锤头自一定高度自由落下，使其撞击试样，进而测定试样的冲击韧性和抗冲击强度。落锤试验广泛应用于金属、塑料、橡胶、混凝土等材料的研究和工程设计中，是评估材料耐用性和抗震性能的重要手段。

二、国标概述

落锤试验国标是指对落锤试验进行规范化的技术标准。国标的制定旨在确保落锤试验结果的准确性和可比性，提供统一的操作流程和数据处理方法，以便不同实验室、不同研究机构之间的试验结果具有可比性。

三、国标要求

1. 试验设备：国标对落锤试验的设备要求进行了详细的规定，包括试验机的类型、规格和精度要求，锤头和支承系统的设计和制造要求等。试验设备应符合国家相关标准，并定期进行校准和维护。

2. 试样制备：国标对试样的制备要求进行了具体的规定，包括试样尺寸、形状、制备方法和材料要求等。试样的制备应遵循国标的要求，以保证试验结果的准确性和可靠性。

3. 试验条件：国标对落锤试验的环境条件进行了规定，包括试验温度、湿度和大气压等因素。这些条件的规定旨在确保试验结果的可比性和可重复性。

4. 试验过程：国标对落锤试验的操作流程进行了详细的描述，包括试验前的准备工作、试验中的操作要求和试验后的数据处理等。试验人员应严格按照国标的要求进行试验操作，以确保试验结果的准确性和可靠性。

5. 数据处理：国标对试验数据的处理方法进行了规定，包括数据记录、数据分析和结果计算等。试验数据的处理应符合国标的要求，以保证试验结果的准确性和可比性。

6. 报告要求：国标对试验报告的编写要求进行了规定，包括报告的结构、内容和格式等。试验报告应清晰、准确地反映试验过程和结果，以便他人能够理解和参考。

四、国标应用

落锤试验国标的应用范围广泛，涵盖了多个领域和行业。在工程设计中，落锤试验国标可以作为评估材料耐久性和抗震性能的依据；在科研领域，落锤试验国标可以作为研究材料性能和开展新材料开发的参考；在产品质量控制中，落锤试验国标可以作为产品验收和质量检测的依据。

落锤冲击试验报告

1.引言

落锤冲击试验是材料力学中一种常用的试验方法，通过加装一定质量的落锤自由下落，使其撞击到试验样品上，以测试样品的冲击性能和强度。本报告旨在对落锤冲击试验的实验过程、数据结果和实验结论进行详细分析和总结。

2.实验目的

本次实验旨在通过落锤冲击试验，测试不同材料样品在冲击下的力学行为，了解其强度和韧性等性能参数，为工程设计和材料选择提供参考依据。

3.实验装置和方法

3.1实验装置

本次实验使用的主要装置为落锤试验机，由一个固定的底座、一个可以自由下落的质量均匀的钢质落锤和一个可调节高度的支撑框架组成。

3.2实验方法

首先，根据试验要求，选取不同材料的样品，并按照要求加工成标准尺寸。然后，将样品固定在试验台上，并调整支撑框架的高度，使得落锤在自由下落时能恰好撞击到样品表面。

在实验过程中，我们需要记录下落锤实际下落的高度和撞击时的冲击力。根据冲击力和落锤所下落的高度，可以计算出落锤冲击能量。重复上述实验过程多次，以取得可靠的平均结果。 4.实验结果和数据处理

我们选取了三种不同材料的样品进行测试，并记录了冲击能量和样品破坏形态等数据。

样品A：金属材料；

样品B：塑料材料；

样品C：复合材料。

落锤冲击能量（J）样品破坏形态

150金属发生塑性变形，但无断裂

100塑料发生破裂断裂

200复合材料发生层间剪切破坏

根据实验数据可以得出以下结论：

4.1样品A的冲击能量较大，未发生断裂破坏，表明金属具有较好的韧性和延性。这与金属的晶体结构有关，金属晶体结构中具有多个滑移系，可以有效吸收冲击能量，从而延缓破坏发生。

4.2样品B的冲击能量较小，发生破裂断裂，表明塑料具有较低的韧性和延性。塑料材料分子间结构较紧密，分子链间没有较大的空隙，冲击能量无法有效分散和吸收，容易导致破裂。

4.3样品C的冲击能量较大，发生层间剪切破坏。复合材料由不同材料的组合形成，具有优异的综合性能，同时兼具金属和塑料的特点。在冲击下，复合材料的不同层间可以发生相对滑动，缓解应力集中，从而实现更好的抗冲击性能。 5.结论
