落球冲击试验机的用途

第 1 页 共 1 页 操作规程

落球冲击试验机操作规程 (CZ-30-JD013)

1、 将被测件水平放置于地面，与本设备底盒侧边平行，且间隔4.5mm；

2、 量取被测件厚度，扭松紧固旋钮，抬起横臂，观察滑套下沿与竖尺刻度，使其达到1295mm加被测件厚度，扭紧旋钮（完成Z轴调整）；

3、 拉动滑块，观察尺标与横尺刻度，至设定值位置。（完成Y轴调整）；

4、 以标准线为基准，前后水平移动被测件至设定位置。（完成X轴调整）；

5、 打开电源开关；打开电磁开关（蜂鸣器响给予提示），将落球放置电磁铁吸口处，即被吸住；

6、 关闭电磁阀，球落下，完成一次落球试验；

7、 所有测试完成后，关闭电源开关。把球放回指定位置。

落球冲击试验机的特征介绍

落球冲击试验机是一种测试材料抵抗冲击的设备。它可以测试材料的强度、韧性和耐冲击性能。本文将介绍落球冲击试验机的特征及其在材料测试中的应用。

特征介绍

结构

落球冲击试验机由支架、落球控制系统、电子控制系统和测试系统等部分组成。一般来说，支架由两个立柱、一个平台和一个移动横梁组成，平台可以上下移动。落球控制系统通常由摆球机构、落球机构和落球测量系统组成。电子控制系统包含各种传感器和测量设备，用于检测落球过程中的各种参数，并将其传输到计算机上。测试系统由冲击器、万能试验机和数据采集系统组成，用于测试材料在冲击时的行为。

冲击方式

落球冲击试验分为半球冲击和平台冲击两种方式。在半球冲击方式下，材料样品放置在支架上，由内置的摆球机构控制落球的位置和速度，使球以一定能量冲击样品表面。在平台冲击方式下，材料样品放置在落球平台上，由内置落球机构控制球从一定高度掉落，以一定能量撞击样品。这两种方式都可以测试材料的抗冲击性能。

功能

落球冲击试验机的主要功能是测试材料的抗冲击性能，通过测量落球撞击后材料发生的变形、破坏和能量吸收等参数，评估材料的抗冲击能力。此外，落球冲击试验机还可以测量材料的破断力、破断能量和弹性模量等特性。这些测试数据可以帮助设计师选择最合适的材料以保证产品的安全性能和寿命。

应用案例

落球冲击试验机可用于测试各种材料的抗冲击性能，下面是几个应用案例：

塑料薄膜

塑料薄膜常用于包装材料。为了保证袋子或盒子在运输过程中的耐用性，必须测试其抗冲击性能。通过使用落球冲击试验机，可以测量塑料薄膜的破坏力和能量吸收率。 保险带

保险带的作用是在车辆发生意外撞击时使人员得到保护。为了确保保险带能够提供充分的保护，必须测试其抗冲击能力。通过使用落球冲击试验机，可以测试保险带的标准化破断力和能量吸收率。

钢材

钢材通常用于制造建筑、船只和车辆等工程设备。为了保证钢材的质量和性能，必须测试其抗冲击性能。通过使用落球冲击试验机，可以测试钢材的破坏能量和弹性模量，以帮助设计师选择合适的钢材。

落球冲击试验机（冲击力）

落球冲击试验机

本机按照GB/T13520、GB/T14485、GB/T8814的要求设计制造，落球冲击试验仪主要是用来测定塑料、有机玻璃、建筑材料、陶瓷、涂料复合材料等试验样片施加瞬间冲击力以求取破坏该材料所需冲击能量。还可以对同种材料进行冲击对比试验。该机设计合理性能稳定，冲击高度可自动升降或手动来自由选择。并且能防卡二次冲击。是生产企业和质检部门等行业进行产品质量检测的必备设备。遵循原理：用规定质量的钢球冲击试件表面，确定试件表面是否出现裂纹和大于规定直径的压痕。

冲击能量的计算：

冲击能量：E=mgh

m为钢球的质量，单位为Kg（千克）

h为钢球底部距试样的距离m（米）

g为重力加速度单位为9.8m/s2

E为冲击能量，单位为J（焦耳）

1J≈1N/m≈10.2kg·cm

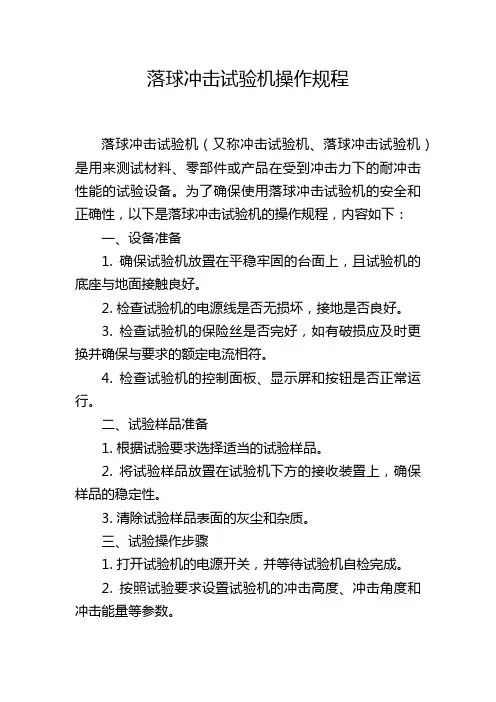

落球冲击试验机操作规程

落球冲击试验机（又称冲击试验机、落球冲击试验机）是用来测试材料、零部件或产品在受到冲击力下的耐冲击性能的试验设备。为了确保使用落球冲击试验机的安全和正确性，以下是落球冲击试验机的操作规程，内容如下：

一、设备准备

1. 确保试验机放置在平稳牢固的台面上，且试验机的底座与地面接触良好。

2. 检查试验机的电源线是否无损坏，接地是否良好。

3. 检查试验机的保险丝是否完好，如有破损应及时更换并确保与要求的额定电流相符。

4. 检查试验机的控制面板、显示屏和按钮是否正常运行。

二、试验样品准备

1. 根据试验要求选择适当的试验样品。

2. 将试验样品放置在试验机下方的接收装置上，确保样品的稳定性。

3. 清除试验样品表面的灰尘和杂质。

三、试验操作步骤

1. 打开试验机的电源开关，并等待试验机自检完成。

2. 按照试验要求设置试验机的冲击高度、冲击角度和冲击能量等参数。 3. 将试验机的冲击装置移至适当的位置，使之与试验样品的中心对齐。

4. 调整试验机的冲击装置高度，使之与试验样品的上表面相切。

5. 按下试验机的启动按钮，开始试验。

6. 观察试验过程中试验样品的运动情况，并确保试验过程中没有任何异常情况发生。

7. 试验结束后，按下试验机的停止按钮，关闭试验机的电源开关。

四、操作注意事项

1. 在进行试验操作时，应穿戴安全防护设备，如防护眼镜、手套等。

2. 严禁将手、头或其他身体部位置于试验机的运动轨迹上。

3. 严禁将试验机用于超过其额定参数的试验操作。

4. 在试验过程中，如发现异常情况或设备故障，应立即停止试验并联系维修人员处理。

5. 试验结束后，应清理试验样品和试验机，并做好设备的维护保养工作。

五、设备维护

1. 定期对试验机进行维护保养，如清洁试验机表面、润滑冲击装置等。

2. 定期对试验机进行校准，确保试验结果的准确性和可靠性。 3. 如发现试验机有故障或异常情况，应立即购买、更换或修理设备。
