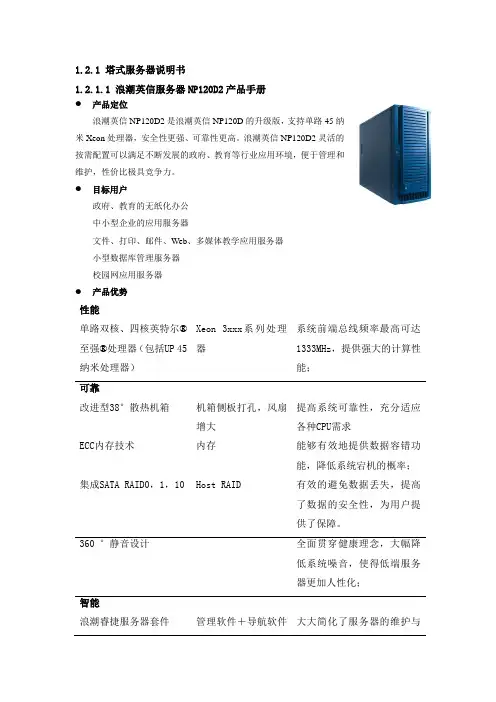

1.2.1 塔式服务器说明书
1.2.1.1 浪潮英信服务器NP120D2产品手册
产品定位
浪潮英信NP120D2是浪潮英信NP120D的升级版，支持单路45纳米Xeon处理器，安全性更强、可靠性更高。浪潮英信NP120D2灵活的按需配置可以满足不断发展的政府、教育等行业应用环境，便于管理和维护，性价比极具竞争力。
目标用户
政府、教育的无纸化办公
中小型企业的应用服务器
文件、打印、邮件、Web、多媒体教学应用服务器
小型数据库管理服务器
校园网应用服务器
产品优势
性能
单路双核、四核英特尔®至强®处理器（包括UP 45纳米处理器） Xeon 3xxx系列处理器 系统前端总线频率最高可达1333MHz，提供强大的计算性能；
可靠
改进型38°散热机箱 机箱侧板打孔，风扇增大 提高系统可靠性，充分适应各种CPU需求
ECC内存技术 内存 能够有效地提供数据容错功能，降低系统宕机的概率；
集成SATA RAID0，1，10 Host RAID 有效的避免数据丢失，提高了数据的安全性，为用户提供了保障。
360 °静音设计 全面贯穿健康理念，大幅降低系统噪音，使得低端服务器更加人性化；
智能
浪潮睿捷服务器套件 管理软件＋导航软件大大简化了服务器的维护与+备份还原软件 管理工作，降低管理成本
弹性
最大6块内置硬盘 机箱自带2个位置，可扩1个硬盘托架支持4个内置硬盘 为用户提供足够的业务拓展空间
支持传统PCI和高速
PCI-E插槽 保护用户现有的IT设备投资，使用户短期的投资获得更长期的超值回报。
NP120D2产品技术规格
处理器 Intel 单路 Xeon 3xxx系列，（包括UP 45纳米处理器）
芯片组 Intel 3200（Bigby-V）（北桥）
Intel 82801IR ICH9R（南桥）
系统总线 支持1066/1333MHz
内存DIMM 数 4个DIMM插槽，整机支持最大容量8G

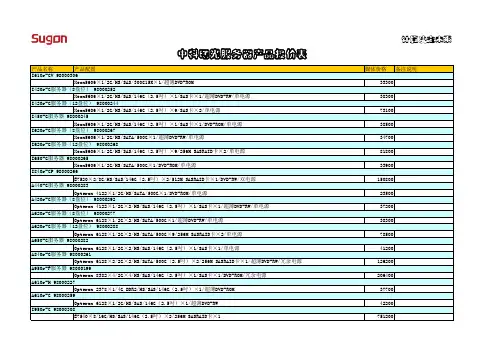

产品名称
产品配置媒体价格备注说明
Xeon5606×1/2G/HS/SAS/300G15K×1/超薄DVD-ROM33300
Xeon5606×1/2G/HS/SAS/146G（2.5吋）×1/SAS卡×1/超薄DVD-RW/单电源38300
Xeon5606×1/2G/HS/SAS/146G（2.5吋）×9/SAS卡×2/单电源73100
Xeon5606×1/2G/HS/SAS/146G（2.5吋）×1/SAS卡×1/DVD-ROM/单电源38500
Xeon5606×1/2G/HS/SATA/500G×1/超薄DVD-RW/单电源34700
Xeon5606×1/2G/HS/SAS/146G（2.5吋）×9/256M SASRAID卡×2/单电源81800
Xeon5606×1/2G/HS/SATA/500G×1/DVD-ROM/单电源33900
E7520×2/8G/HS/SAS/146G（2.5吋）×2/512M SASRAID卡×1/DVD-RW/双电源150800
Opteron 4122×1/2G/HS/SATA/500G×1/DVD-ROM/单电源23500
Opteron 4122×1/2G×2/HS/SAS/146G（2.5吋）×1/SAS卡×1/超薄DVD-RW/单电源37200
Opteron 6128×1/2G×2/HS/SATA/500G×1/超薄DVD-RW/单电源38300
Opteron 6128×1/2G×2/HS/SATA/500G×9/256M SASRAID卡×2/单电源78500
Opteron 6128×1/2G×2/HS/SAS/146G（2.5吋）×1/SAS卡×1/单电源41200
Opteron 6128×2/2G×2/HS/SATA/500G（2.5吋）×2/256M SASRAID卡×1/超薄DVD-RW/冗余电源126200
Opteron 8382×4/2G×4/HS/SAS/146G（2.5吋）×1/SAS卡×1/DVD-ROM/冗余电源206400
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
0文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 【关键字】手册

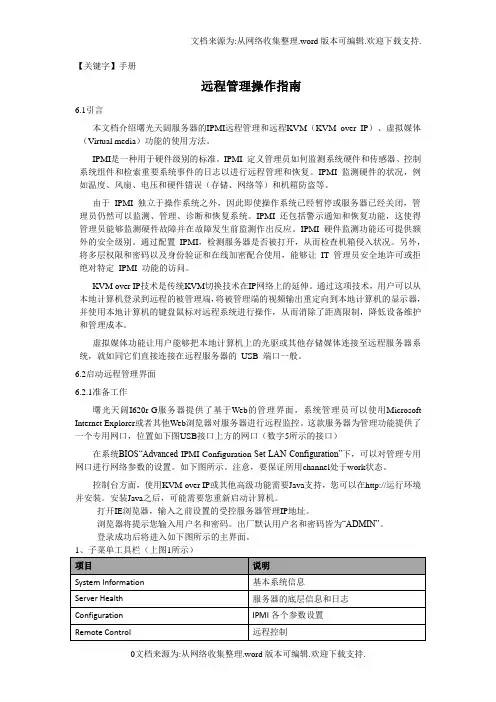

远程管理操作指南
6.1引言
本文档介绍曙光天阔服务器的IPMI远程管理和远程KVM（KVM over IP）、虚拟媒体（Virtual media）功能的使用方法。
IPMI是一种用于硬件级别的标准。IPMI 定义管理员如何监测系统硬件和传感器、控制系统组件和检索重要系统事件的日志以进行远程管理和恢复。IPMI 监测硬件的状况，例如温度、风扇、电压和硬件错误（存储、网络等）和机箱防盗等。
由于 IPMI 独立于操作系统之外，因此即使操作系统已经暂停或服务器已经关闭，管理员仍然可以监测、管理、诊断和恢复系统。IPMI 还包括警示通知和恢复功能，这使得管理员能够监测硬件故障并在故障发生前监测作出反应。IPMI 硬件监测功能还可提供额外的安全级别。通过配置 IPMI，检测服务器是否被打开，从而检查机箱侵入状况。另外，将多层权限和密码以及身份验证和在线加密配合使用，能够让 IT 管理员安全地许可或拒绝对特定 IPMI 功能的访问。
KVM over IP技术是传统KVM切换技术在IP网络上的延伸。通过这项技术，用户可以从本地计算机登录到远程的被管理端，将被管理端的视频输出重定向到本地计算机的显示器，并使用本地计算机的键盘鼠标对远程系统进行操作，从而消除了距离限制，降低设备维护和管理成本。
虚拟媒体功能让用户能够把本地计算机上的光驱或其他存储媒体连接至远程服务器系统，就如同它们直接连接在远程服务器的 USB 端口一般。
6.2启动远程管理界面
6.2.1准备工作
曙光天阔I620r-G服务器提供了基于Web的管理界面，系统管理员可以使用Microsoft
Internet Explorer或者其他Web浏览器对服务器进行远程监控。这款服务器为管理功能提供了一个专用网口，位置如下图USB接口上方的网口（数字5所示的接口）
面向关键业务应用的首选平台，为企业级的虚拟化、
数据库和事务处理提供卓越的价值和投资保护能力
产品概述
曙光I840-G20是最新推出的新一代4路服务器,支持Intel® Xeon® E7-4800 V3系列处理器，采用领先架构设计，可配置高达72个处理器核心、3TB内存，提供卓越的计算能力和扩展能力。结合最新的计算技术和可靠性设计，I840-20可以完美运行虚拟化、数据库、ERP、大型电子商务等关键应用，再辅以完善的管理功能，十分适合政府、大型企业、金融、能源等行业的应用需求。
核心优势
产品应用
虚拟化、数据库、ERP、大型电子商务等关键应用。曙光I840-G20服务器领先行业的超高应用性能支持高达4颗Intel Xeon E7-4800 v3系列处理器，单处理器最大18个内核，最大三级缓存45 MB。与上一代产品相比计算性能提升1.8倍。真正企业级的可靠和可用性通过热插拔硬盘、热插拔电源、热插拔风扇、内存镜像、内存备用功能等诸多冗余，结合英特尔E7 RAS特性，为企业应用提供可靠的保证，确保系统持续稳定的运行。
高可管理性，便于管理和部署智能硬件监控屏，提供系统内部工作状态信息显示；曙光自主研发智能BMC管理，可实现全方位设备管理、监控、配置、故障定位和分析；集成iKVM功能，可对服务器进行远程操控、维护，具备多项故障指示功能，有效降低用户宕机风险。超高扩展能力，保护客户投资48个内存插槽，最大容量支持3TB内存(64GB LR-DIMM)，满足虚拟化、内存计算等应用对大容量内存容量的需求；8块3.5/2.5寸SATA/SAS/SSD硬盘扩展能力，提供更灵活的本地存储容量；最大支持9个PCI-E 3.0扩展插槽，数据吞吐速率达到至9.6GT/s；增强的扩展能力，可从容应对分布式数据库等多种场景。技术参数
处理器最大支持4颗Intel Xeon E7-4800 V3/V4系列处理器
内存特性支持DDR4 ECC Registered内存；2133/1866MHz (具体实际运行频率以实际搭配内存数量及类型为准)
