固体制剂综合车间设计

未知驱动探索，专注成就专业

1

固体制剂车间设计图纸

概述

本文档描述了固体制剂车间的设计图纸，包括整体布局，设备安置以及工作流程。固体制剂车间是制药企业中非常重要的一部分，它涉及到固体制剂的生产和包装过程。保证合理的车间设计和设备摆放，可以提高工作效率，减少污染风险，确保制剂质量和员工安全。

整体布局

车间平面布局图

车间平面布局图

车间平面布局图

详细说明

• 主入口：车间的主要入口，由于涉及到原料和成品的进出，所以入口需要安装门禁系统，以确保只有授权人员可以进入车间。 未知驱动探索，专注成就专业

2

• 原料仓库：用于存放固体制剂生产所需的原料，需要满足温度、湿度和洁净度的要求。原料仓库应位于离车间主入口较远的位置，以减少杂散粉尘进入车间的可能性。

• 冷却室：用于冷却制剂，并为后续包装提供条件。冷却室应设置在离干燥机较远的位置，以避免湿气影响干燥效果。

• 干燥室：用于对制剂进行干燥处理，需要满足一定的温度和湿度条件。干燥室应与冷却室相近，并通过适当的通风设施进行引风和排风。

• 混合设备区：用于混合原料和添加剂，以制备固体制剂。混合设备应质量良好，并符合相关规定。

• 压片和包衣设备区：用于片剂的制备，以及对已制备好的片剂进行包衣处理。该区域应满足洁净度要求，并配备相应的设备和通风系统。

• 包装区：用于对制剂进行包装和标识，该区域需要满足洁净度和包装要求，并配备相应的设备和通风系统。

• 废品处理区：用于处理制剂生产过程中产生的废品和废水，需要有相应的设备和防护措施，以确保安全和环境保护。 未知驱动探索，专注成就专业

3

设备安置

固体制剂车间中的设备安置需要根据工艺流程和车间布局进行合理规划。下面是一些常用设备的安置要求和建议。

混合设备

• 混合设备应安装在混合设备区域，以方便操作和维护。

• 混合设备应与原料仓库相连，以方便原料的投入和混合。

• 混合设备应具备适当的容量和搅拌能力，以确保均匀混合。

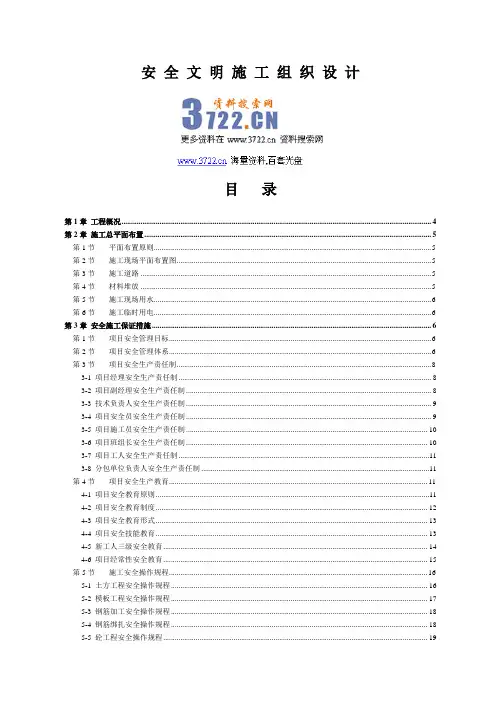

安 全 文 明 施 工 组 织 设 计

目 录

第1章 工程概况 ................................................................................................................................................................... 4

第2章 施工总平面布置 ....................................................................................................................................................... 5

第1节 平面布置原则 .................................................................................................................................................. 5

第2节 施工现场平面布置图 ...................................................................................................................................... 5

第3节 施工道路 ......................................................................................................................................................... 5

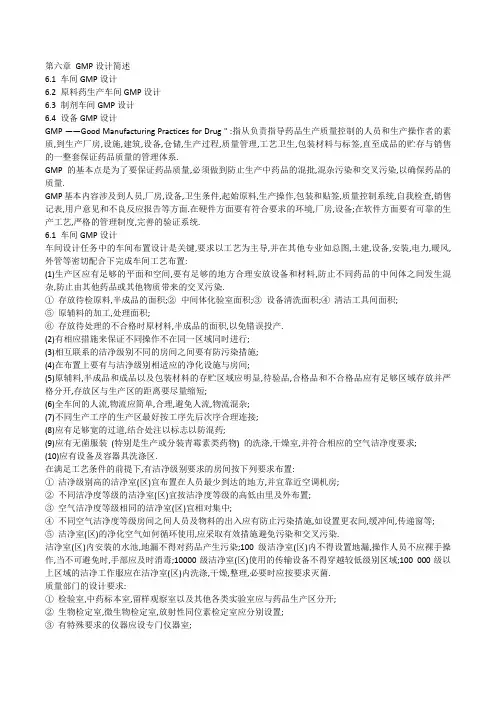

第六章 GMP设计简述

6.1 车间GMP设计

6.2 原料药生产车间GMP设计

6.3 制剂车间GMP设计

6.4 设备GMP设计

GMP ——Good Manufacturing Practices for Drug " :指从负责指导药品生产质量控制的人员和生产操作者的素质,到生产厂房,设施,建筑,设备,仓储,生产过程,质量管理,工艺卫生,包装材料与标签,直至成品的贮存与销售的一整套保证药品质量的管理体系.

GMP的基本点是为了要保证药品质量,必须做到防止生产中药品的混批,混杂污染和交叉污染,以确保药品的质量.

GMP基本内容涉及到人员,厂房,设备,卫生条件,起始原料,生产操作,包装和贴签,质量控制系统,自我检查,销售记表,用户意见和不良反应报告等方面.在硬件方面要有符合要求的环境,厂房,设备;在软件方面要有可靠的生产工艺,严格的管理制度,完善的验证系统.

6.1 车间GMP设计

车间设计任务中的车间布置设计是关键,要求以工艺为主导,并在其他专业如总图,土建,设备,安装,电力,暖风,外管等密切配合下完成车间工艺布置:

(1)生产区应有足够的平面和空间,要有足够的地方合理安放设备和材料,防止不同药品的中间体之间发生混杂,防止由其他药品或其他物质带来的交叉污染.

① 存放待检原料,半成品的面积;② 中间体化验室面积;③ 设备清洗面积;④ 清洁工具间面积;

⑤ 原辅料的加工,处理面积;

⑥ 存放待处理的不合格时原材料,半成品的面积,以免错误投产.

(2)有相应措施来保证不同操作不在同一区域同时进行;

(3)相互联系的洁净级别不同的房间之间要有防污染措施;

(4)在布置上要有与洁净级别相适应的净化设施与房间;

(5)原辅料,半成品和成品以及包装材料的存贮区域应明显,待验品,合格品和不合格品应有足够区域存放并严格分开,存放区与生产区的距离要尽量缩短;

(6)全车间的人流,物流应简单,合理,避免人流,物流混杂;

固体制剂车间中的GMP设计案例分析

其实，很多人并不了解药品生产企业的投产过程是怎么样的，本文旨在简单阐述其中的要点和逻辑。

第一部分：概述

对于药品生产企业而言，厂房、设施等硬件的建设和改造是药品生产企业贯彻实施GMP标准的基础。（科学的布局，合理的生产产所能有效防止污染和交叉污染，避免差错和混淆的发生。）

厂房、设施的建设和改造过程一般分成几步：

首先，企业根据自身研发或生产方向的具体（生产）品种的生产工艺要求，提出建造需求；

其次，企业将设计需求移交设计单位，设计单位将建造需求设计成图纸。

最后，设计单位还需将设计好的图纸转交给企业，反复确认和论证之后，再开始实施建造。

但即便是这样的一个实施过程，仍有可能存在一些问题，比如：

设计单位对企业生产工艺和GMP领悟不够专业、深刻；而药品生产企业对于设计过程也并不熟悉。这样的现实情况造成许多设计方案表面上满足了GMP设计标准，但在实际生产过程中会与生产现场发生不匹配。 另外，不少设计方案会按照已有的车间模式为参考样本，进行套用修改。这样修改，并不能够与药品生产企业的具体品种或者生产现场的实际情况相结合。导致在运行过程中，无法达到GMP要求，给企业GMP改造或者企业建设产生重大影响。

第二部分：示例讲解

在这一部分，我们将以一个固体制剂企业作为分析案例，探讨固体制剂综合车间的GMP设计。

2.1 对示例企业生产品种（剂型）的介绍

示例企业A的企业车间为固体制剂综合车间。该车间主要有三条生产线，主要生产片剂、胶囊、颗粒3种剂型的产品。3种产品成分虽然不相同，但全为固体制剂。

现在，示例企业A期望可以降低建设成本，将相同的工段进行合并。

2.2 示例企业A生产流程情况简单分析

我们对示例企业A的生产流程情况进行简单分析：

1. 当前，根据我国新版GMP标准规定，我们可以判定，示例企业A的3种剂型对生产洁净级别的要求都是D级。

D级洁净区的标准是： 洁净操作区的空气温度应为18-26度；洁净操作区的空气相对湿度应为45%-60%；房间换气次数≥15次/h；压差：100.000级区相对室外≥10Pa；高效过滤器的检漏大于99.97%；照度＞3001x-6001x；噪音≤75db（动态测试）
