上海娄山中学物理电功率单元测试卷(解析版)

沪科版九年级物理第十六章电流做功与电功率单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列用电器正常工作时的电功率约1000W的是（）A．冰箱B．台灯C．空调D．电扇2、如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大，电灯变亮B．电压表示数变小，电流表示数变小，电灯变暗C．电压表示数变小，电流表示数变大，电灯变亮D．电压表示数变大，电流表示数变小，电灯变暗3、如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，R1功率变大B．电压表的示数不变，电流表A1的示数不变，R2功率变大C．电压表的示数与A2的示数的比值变大，R1功率不变D．电压表的示数与A2的示数的比值不变，A1的示数不变4、在国际单位制中，电流的单位是（）A．安培（A）B．伏特（V）C．欧姆（Ω）D．焦耳（J）5、关于如图所示的电能表，下列说法正确的是（）A．从表中可以看出，它所测量的电路消耗了200kW·h的电能B．只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，转盘转72圈C．电能表是测量消耗电功率的仪表D．该电能表同时消耗的总功率不能超过2200W6、下列物理量中，以科学家焦耳的名字作为单位的是（）A．电功B．电阻C．电压D．电流7、2021年8月27日，大连金普新区凯旋国际大厦突发火灾，火灾祸及419户住户，1800余人疏散。

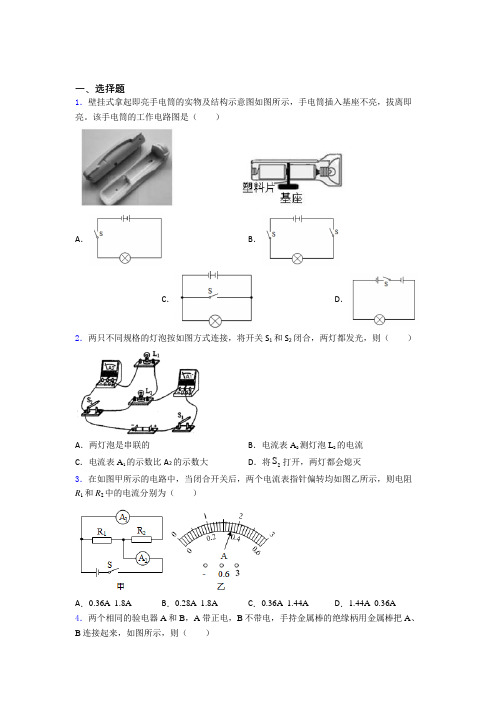

一、选择题1．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。

该手电筒的工作电路图是（）A．B．C．D．2．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将2S打开，两灯都会熄灭3．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（）A．0.36A 1.8A B．0.28A 1.8A C．0.36A 1.44A D．1.44A 0.36A 4．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B5．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A．1L可能变亮B．1L可能熄灭C．2L可能断路D．2L可能短路6．如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．开关S2可以控制整个电路D．将S1和S2都闭合，吹出的是热风7．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动如图所示，手持带负电的橡胶棒，靠近吸管B端，B端会远离橡胶棒，实验中（）A．摩擦时，吸管失去了电子B．与吸管摩擦的餐巾纸一直不带电C．吸管带负电D．吸管不带电8．与图中实物图相对应的电路图是（）A．B．C．D．9．火车某节车厢有两问洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

能实现上述设计的电路图是图中的（）A．B．C．D．10．下列物体通常情况下都属于导体的是（）A．汽油和盐水B．铅笔芯和橡皮C．瓷碗和塑料尺D．人体和大地11．通草小球在带正电的物体附近被排斥，则小球（ ）A ．一定带负电B ．一定带正电C ．可能带负电D ．可能不带电12．一个电路中有两盏电灯1L 和2L ，则下列判断正确的是（ ）A ．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联B ．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联C ．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联D ．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联13．如图所示，两个相同的验电器A 和B ，A 与丝绸摩擦过的玻璃棒接触带电，再用C 棒去同时接触两验电器的金属球，发现A 的金属箔片张角变小，B 的金属箔片张角变大。

上海娄山中学物理欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。

(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。

_____①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。

沪科版九年级物理第十六章电流做功与电功率单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．如图所示的家用电器中，正常工作时的电功率最接近25 W的是()液晶计算器台灯A B电饭锅洗衣机C D2．关于电功，下列说法中正确的是()A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多3．一盏“220 V25 W”的电灯甲和一盏“36 V25 W”的电灯乙，当它们都正常发光时()A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断4．LED灯具有节能、环保的特点，“220 V8.5 W”的LED灯泡和“220 V60 W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节能约() A．14.2%B．16.5%C．83.5%D．85.8%5．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路(R1＞R2)，其中保温状态和加热状态电功率都最小的是()A BC D6．把标有“6 V 6 W”的灯L1和标有“6 V 3 W”的灯L2串联后接在电源电压为6 V 的电路中(不考虑灯丝电阻的变化)，下列说法正确的是()A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮7．如图甲所示，电源电压为6 V且保持不变，滑动变阻器的最大阻值为20 Ω，定值电阻R0为5 Ω.闭合开关后，移动滑片，发现能使电流表(“0～0.6 A”或“0～3 A”)和电压表(“0～3 V”或“0～15 V”)的指针同时达到满刻度线，则R0的电功率与电流的关系图像可能是图乙中的()甲A BC D乙8．严寒冬季，电热靴是御寒的不错选择．一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为()A．8 W,12 W B．8 W,24 WC．12 W,18 W D．12 W,24 W9．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是()A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10 ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2 A时，甲、乙两元件消耗的功率之比为2∶1D．若甲、乙元件并联后，接到2 V的电压下，电路消耗的总功率是1.2 W10．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5 A～2 A，电压表的示数变化范围是4 V～10 V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②滑动变阻器接入电路的电阻变化范围为2 Ω～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6 W～24 W．上述结论中，正确的是()A．①②B．③④C．②④D．①③二、填空题(本大题共11个小题，每小题2分，共22分)11．电暖气是利用电流的效应来工作的．为了通电后能迅速升温，电暖气内应充入比热容(选填“较大”或“较小”)的液体．12．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其他用电器，让电饭煲正常工作1 min，观察发现家里标有3 000 r/(kW·h)的电能表转盘转了50转，则电饭煲的额定功率是W.小明家中有4盏“220 V 5 W”的LED灯，1度电可供这些灯同时正常工作h.13．如图是茜茜家的电能表，她家同时使用的用电器总功率不能超过W.茜茜打开一台“220 V40 W”的电风扇(其他用电器均未工作)，当电风扇正常工作半小时，电能表的转盘转转．14．一天，小华发现爷爷家的电能表在10 min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为kW.如果当地家庭用电的收费标准是0.5元/(kW·h)．假设爷爷家平时用电时，用电器的总功率和此时的总功率相同，平均每天用电4 h，一个月按30天计算，爷爷家一个月的电费是元．15．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是J，转化成的机械能是J.16．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压为6 V，R1、R2的阻值分别为3 Ω、6 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时开关在之间，它的高温挡工作 1 min产生的热量是J.17．如图甲所示，电源电压保持不变，小灯泡的额定电流为2 A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的IU关系图像如图乙所示，则小灯泡的电阻值为Ω，电路消耗的最小功率为W.18．如图所示是某款电热水龙头的电路原理图．R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换．当开关同时接触3、4触点时，水龙头放出的是水(选填“冷”“温”或“热”)．若R2＝2R1，水龙头在温水挡正常工作时，电功率为 2 000 W，则它在热水挡正常工作 1 min消耗的电能为J.19．如图甲所示的电路中，小灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为V，小灯泡L1和L2电功率之比为.20．如图甲所示为灯泡和电动机的串联电路，电源电压为5 V，电流表示数为0.3 A，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示．则此时灯泡的电阻为Ω(计算结果保留到小数点后一位)，通电1 min电动机线圈放出的热量为不经过点，改后仍为平滑曲线J.21．如图所示电路，滑动变阻器R2规格为“20 Ω0.5 A”，电流表量程为0～0.6 A．闭合开关S，当滑片位于中点时，电路总功率为1.8 W，当滑片滑至b端时，电路总功率为1.2 W，在确保电路安全的情况下，R1的最大功率为W，R2的最大功率为W.三、实验及探究题(本大题共2个小题，共18分)22．(8分)小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表(选填“3”或“15”)V接线柱上．(2)闭合开关前，应将滑动变阻器的滑片P移到(选填“a”或“b”)端．(3)在实验过程中，她根据实验数据绘制了如图乙所示的IU图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是Ω.小灯泡的额定功率是W.23．(10分)如图甲、乙所示，探究通电导体产生的热量与什么因素有关，两个透明容器中密闭着等量的空气，两容器中的电阻丝串联起来，连接到电源两端．(1)在该实验中，我们是通过观察比较各容器中电阻产生热量多少的．(2)图甲实验是探究电流通过导体产生的热量与的关系；图乙装置中，R1＝R2＝R3，其中R3与R2并联的目的是，电流通过R1做的功为W1，通过R2做的功为W2，可以推知W1＝W2.(3)其中图实验结论能够解释“电炉丝热得发红而导线几乎不发热”．四、综合题(本大题共2个小题，共30分)24．(15分)如图所示，电源电压恒为6 V，定值电阻R为6 Ω，灯泡L标有“6 V 3 W”字样，灯丝电阻不变．问：(1)灯泡L正常发光的电阻是多少？(2)开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？(3)开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？25．(15分)如图甲所示是一电热饮水机．通过机内温控开关S进行自动控制，实现加热和保温两种功能．电路原理如图乙所示．电源电压恒为220 V，当开关S接a时，电路中电流为5 A，当开关S接b时，电路消耗的功率为66 W．求：(1)R1的阻值．(2)开关S接b时，电路中的电流．(3)该饮水机在保温状态工作100 s，R2产生的热量．沪科版九年级物理第十六章电流做功与电功率单元测试卷教师版(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．如图所示的家用电器中，正常工作时的电功率最接近25 W的是(B)液晶计算器台灯A B电饭锅洗衣机C D2．关于电功，下列说法中正确的是(C)A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多3．一盏“220 V25 W”的电灯甲和一盏“36 V25 W”的电灯乙，当它们都正常发光时(C)A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断4．LED灯具有节能、环保的特点，“220 V8.5 W”的LED灯泡和“220 V60 W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节能约(D) A．14.2%B．16.5%C．83.5%D．85.8%5．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路(R1＞R2)，其中保温状态和加热状态电功率都最小的是(C)A BC D6．把标有“6 V 6 W”的灯L1和标有“6 V 3 W”的灯L2串联后接在电源电压为6 V 的电路中(不考虑灯丝电阻的变化)，下列说法正确的是(B)A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮7．如图甲所示，电源电压为6 V且保持不变，滑动变阻器的最大阻值为20 Ω，定值电阻R0为5 Ω.闭合开关后，移动滑片，发现能使电流表(“0～0.6 A”或“0～3 A”)和电压表(“0～3 V”或“0～15 V”)的指针同时达到满刻度线，则R0的电功率与电流的关系图像可能是图乙中的(B)甲A BC D乙8．严寒冬季，电热靴是御寒的不错选择．一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为(A)A．8 W,12 W B．8 W,24 WC．12 W,18 W D．12 W,24 W9．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是(D)A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10 ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2 A时，甲、乙两元件消耗的功率之比为2∶1D．若甲、乙元件并联后，接到2 V的电压下，电路消耗的总功率是1.2 W10．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5 A～2 A，电压表的示数变化范围是4 V～10 V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②滑动变阻器接入电路的电阻变化范围为2 Ω～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6 W～24 W．上述结论中，正确的是(C)A．①②B．③④C．②④D．①③二、填空题(本大题共11个小题，每小题2分，共22分)11．电暖气是利用电流的__热__效应来工作的．为了通电后能迅速升温，电暖气内应充入比热容__较小__(选填“较大”或“较小”)的液体．12．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其他用电器，让电饭煲正常工作1 min，观察发现家里标有3 000 r/(kW·h)的电能表转盘转了50转，则电饭煲的额定功率是__1 000__W.小明家中有4盏“220 V 5 W”的LED灯，1度电可供这些灯同时正常工作__50__h.13．如图是茜茜家的电能表，她家同时使用的用电器总功率不能超过__4 400__W.茜茜打开一台“220 V40 W”的电风扇(其他用电器均未工作)，当电风扇正常工作半小时，电能表的转盘转__64__转．14．一天，小华发现爷爷家的电能表在10 min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为__0.5__kW.如果当地家庭用电的收费标准是0.5元/(kW·h)．假设爷爷家平时用电时，用电器的总功率和此时的总功率相同，平均每天用电4 h，一个月按30天计算，爷爷家一个月的电费是__30__元．15．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是__9__J，转化成的机械能是__711__J.16．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压为6 V，R1、R2的阻值分别为3 Ω、6 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时开关在__b、c__之间，它的高温挡工作1 min产生的热量是__1 080__J.17．如图甲所示，电源电压保持不变，小灯泡的额定电流为2 A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的IU关系图像如图乙所示，则小灯泡的电阻值为__6__Ω，电路消耗的最小功率为__6__W.18．如图所示是某款电热水龙头的电路原理图．R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换．当开关同时接触3、4触点时，水龙头放出的是__热__水(选填“冷”“温”或“热”)．若R2＝2R1，水龙头在温水挡正常工作时，电功率为2 000 W，则它在热水挡正常工作1 min消耗的电能为__1.8×105__J.19．如图甲所示的电路中，小灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为__1.8__V，小灯泡L1和L2电功率之比为__1∶4__.20．如图甲所示为灯泡和电动机的串联电路，电源电压为5 V，电流表示数为0.3 A，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示．则此时灯泡的电阻为__6.7__Ω(计算结果保留到小数点后一位)，通电1 min电动机线圈放出的热量为不经过点，改后仍为平滑曲线__2.7__J.21．如图所示电路，滑动变阻器R2规格为“20 Ω0.5 A”，电流表量程为0～0.6 A．闭合开关S，当滑片位于中点时，电路总功率为1.8 W，当滑片滑至b端时，电路总功率为1.2 W，在确保电路安全的情况下，R1的最大功率为__2.5__W，R2的最大功率为__0.9__W.三、实验及探究题(本大题共2个小题，共18分)22．(8分)小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表__3__(选填“3”或“15”)V 接线柱上．(2)闭合开关前，应将滑动变阻器的滑片P移到__b__(选填“a”或“b”)端．(3)在实验过程中，她根据实验数据绘制了如图乙所示的IU图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是__7.5__Ω.小灯泡的额定功率是__0.625__W.23．(10分)如图甲、乙所示，探究通电导体产生的热量与什么因素有关，两个透明容器中密闭着等量的空气，两容器中的电阻丝串联起来，连接到电源两端．(1)在该实验中，我们是通过观察__U形管液面高度差__比较各容器中电阻产生热量多少的．(2)图甲实验是探究电流通过导体产生的热量与__电阻__的关系；图乙装置中，R1＝R2＝R3，其中R3与R2并联的目的是__使通过R1和R2的电流不相等__，电流通过R1做的功为W1，通过R2做的功为W2，可以推知W1＝__4__W2.(3)其中图__甲__实验结论能够解释“电炉丝热得发红而导线几乎不发热”．四、综合题(本大题共2个小题，共30分)24．(15分)如图所示，电源电压恒为6 V ，定值电阻R 为6 Ω，灯泡L 标有“6 V 3 W ”字样，灯丝电阻不变．问：(1)灯泡L 正常发光的电阻是多少？(2)开关S 1、S 2、S 3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？(3)开关S 1、S 2、S 3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？(1)由P ＝U 2R 可知，灯泡正常发光的电阻R L ＝U 2L P L ＝(6 V )23 W＝12 Ω. (2)当S 2闭合，S 1、S 3断开时，此时L 与R 串联，电路的总电阻最大，由P ＝U 2R 可知，电路总功率最小．电路中的总电阻R 总＝R L ＋R ＝12 Ω＋6 Ω＝18 Ω，电路的总功率P min ＝U 2R 总＝(6 V )218 Ω＝2 W. (3)当S 2断开，S 1、S 3闭合时，此时L 与R 并联，L 正常发光，电路总电阻最小，由P ＝U 2R 可知，电路中总电功率最大．电阻R 的功率P R ＝U 2R ＝(6 V )26 Ω＝6 W ；电路的总功率P max ＝P L ＋P R ＝3 W ＋6 W ＝9 W.25．(15分)如图甲所示是一电热饮水机．通过机内温控开关S 进行自动控制，实现加热和保温两种功能．电路原理如图乙所示．电源电压恒为220 V ，当开关S 接a 时，电路中电流为5 A ，当开关S 接b 时，电路消耗的功率为66 W ．求：(1)R 1的阻值．(2)开关S 接b 时，电路中的电流．(3)该饮水机在保温状态工作100 s ，R 2产生的热量．(1)当开关S 接a 时，电路中只有R 1工作，此时电路中电流为5 A ，电源电压恒为220 V ，根据R ＝U I 得，R 1的阻值R 1＝U I ＝220 V 5 A＝44 Ω. (2)当开关S 接b 时，电路消耗的功率为66 W ，电源电压恒为220 V ，根据I ＝P U得，电路中的电流I ′＝P U ＝66 W 220 V＝0.3 A. (3)根据P ＝U 2R可知，因为电源电压恒定，所以电阻越大，电路的功率越小，因此R 1独立工作时总电阻小，为加热状态，R 1、R 2串联工作时总电阻大，为保温状态．根据题意结合(2)中的结果可知，保温状态时电路中的电流为0.3 A ，电压为220 V ，则R 总＝U I ＝220 V 0.3 A≈733 Ω，所以R 2＝R 总－R 1＝733 Ω－44 Ω＝689 Ω，则R 2产生的热量Q 2＝I 2R 2t ＝(0.3A)2×689 Ω×100 s ＝6 201 J.。

一、选择题（36分）1、下列说法中不正确的是（）A．电流做功的过程是电能转化为其他形式能的过程B．做功多的电器消耗的电能多C．电功率大的用电器消耗的电能多D．电功率是表示电流做功的快慢2、如图8—2所示的电路中，电源电压保持不变，闭合开关S后，则R1消耗的功率将（）A．增大B．减少C．不变D．无法确定3、两导体电阻之比为3：2，通过的电流之比为1：4，则在相同时间内产生的热量之比为（）A．3：32 B．3：2 C．6：1 D．32：34、电炉丝断了，截去原长的1/4，仍接在原来的电源上，则此时的功率是原来的（）A．4倍B．1/4倍C．4/3倍D．3/4倍5、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是（）A．并联时，L2消耗功率大B．串联时，L2消耗功率大C．两灯丝电阻R1<R2 D．正常发光时，L2中的电流小6、某电动机接在电压为220V的电路中工作时，通过的电流为4A，如果电动机线圈电阻为4Ω，则每分钟产生的热量为（）A．52800焦B．3840焦C．4800焦D．14080焦7、发现有人触电，应该立即采取的措施是（）A．用手将触电者拉离电源B．拨打“110”报警电话C．大声呼救D．用干木棒将电线从触电者身上拨开或设法切断电源8、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电B．开关与潮湿的手都是导体C．开关漏电D．会引起触电危险9、下列判断中正确的是）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=RU2可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=tW可知，电流做功越多，电功率也越大10、两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小11、额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（）A．两灯实际消耗功率之比为5:3 B．两灯都能正常发光C．两灯实际通过电流之比为3:5 D．两灯实际电压之比为3:512、某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（）A．电路有断路情况B．有一只灯泡内灯丝断了C．开关接触不良D．有一个灯头两根导线有时发生短路二、填空题（22分）13、电流做功的过程，实际上就是_______能转化为_______能的过程。

《电功率》单元测试卷一、单项选择题（每小题3分，共24分）1、在国际单位制中，电功率的单位是A ．焦耳B ．安培C ．瓦特D ．库仑2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮6、用电器工作时将电能转化为其他形式的能。

现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。

若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )图1 S V R 1 R 2 P A 图2A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上） 9、电功率是表示 的物理量，一电动机在1min 内做功6000J电功，它的电功率是 。

最新《电功率》单元测试题( 含答案 )（word）一、电功率选择题1．如图所示，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为故选Q 放 =W= t ，所以在相同的时间内放出的热量最多的是D．D 选项．【分析】根据电阻的串并联比较各选项中电阻的大小，根据间内放出热量的关系．Q 放 = t 得出它们在相同的时2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解： A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选 C．【分析】明确各仪表或仪器的基本作用回答．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、 B 两个 U 型管内的液面相平，通电一定时间后，通过R1、 R2的电流分别为 I1、 I2，则（）A.I=I2， A 管中的液面较低 B. =I2， A 管中的液面较高11C. I1＞ I2， A 管中的液面较低D.1＞I I2， A 管中的液面较高【答案】 D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞ I2，故 AB错误；由 Q=I2Rt 可知，通电时间相同时， I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．故选 D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt 比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．4．如图所示的电路，闭合开关后，当滑片P 向右移动时，下列说法正确的是（）A.灯泡 L 变暗B. 电压表示数变小C. 电流表 A1示数变大D. 整个电路消耗的总功率变小【答案】 D【解析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表 V 测电源的电压，电流表 A1测干路电流，电流表A2测 L 支路的电流。

电功率单元测试题(含答案)一、电功率选择题1．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）A. L1正常发光B. 电源电压为12VC. 电路总电阻为30ΩD. 电路总功率为2.4W【答案】D【解析】【解答】解：由图乙可知，两灯泡两端的电压为6V时，通过两灯泡的电流I1=0.6A、I2=0.3A，由电路图可知，两灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.3A，则L2正常发光，故A错误；由图乙可知，L1两端的电压U1′=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1′+U2=2V+6V=8V，故B错误；由I= 可得，电路总电阻：R= = ≈26.7Ω，故C错误；电路的总功率：P=UI=8V×0.3A=2.4W，故D正确．故选D．【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．2．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。

沪科版初中物理九年级第十六章电功率单元检测题及答案一．选择题（共18小题，每小题2分，共36分，）1．下列家用电器中．利用电流热效应的是（）A．电风扇B．电饭锅C．电脑D．电视机2．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J3．电能表可以直接测量（）A．电流通过用电器所做的功B．电路两端的电压C．电路中的电流D．用电器消耗的电功率4．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁1600次，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW•hC．小明家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W5．普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间6．将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2，串联后接入电压为8V 的电路中，设灯泡电阻不变．下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大7．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确8．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8W B．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35W D．定值电阻电功率的变化为4.05W9．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率B．大于额定功率C．小于额定功率D．无法判断10．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同12．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快13．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A．闭合开关S1、S2，通过三根电阻丝的电流相同B．先闭合开关S1，再闭合开关S2，电流表示数保持不变C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高14．通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110ΩD．220Ω15．某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻．将壶中装入lkg 25℃的自来水．按下开关后3min水被烧开．则该电热水壶正常工作时的电阻约为（水的比热容为4.2×l03J/（kg•℃）（）A．3ΩB．30ΩC．300ΩD．3000Ω16．把“6V3W”、“6V6W”的两个灯泡串联后分别接在6V，9V，18V的电源上，下面说法中不正确的是（）A．接在9V的电源上时，“6V 3W”的灯泡能正常发光B．接在6V的电源上时，“6V 6W”的灯泡的实际功率是额定功率的1/9C．接在18V的电源上时，“6V 3W”的灯泡比正常发光时亮，“6V 6W”的灯泡比正常发光时暗D．不另加器材，无论电源电压为多少，都不能使他们同时正常发光17．电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同的时间，则（）A．电视机消耗的电能最多B．电流通过电风扇做的功最多C．电风扇消耗的电能全部转化为机械能D．电流通过电烙铁产生的热量最多18．如图为甲、乙两种用电器的铭牌，则在24h内正常使用电风扇、电冰箱消耗的电能情况是（）A．电风扇比电冰箱多B．电风扇比电冰箱少C．电风扇和电冰箱一样多D．无法比较二．填空题（每空1分，共14分）19．某电灯泡上标着“PZ220 40”，这盏灯正常工作l0h．消耗电能kW•h．如果这盏灯接在200V的电路中，实际功率是W．（灯泡电阻不变）20．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是W．21．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．22．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．23．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．（1）观察图象可知，R的阻值为Ω．（2）如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为A，电路的总功率为W．24．某型号电饭锅有高温档和低温档两个档位，其原理如图所示，若已知电阻R0=44Ω，R=2156Ω，则当开关置于（选填“1”或“2”）位置时为高温档，当电饭锅以高温档正常工作10min消耗的电能为J．25．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为V．三．实验探究题（第26小题12分，27小题8分，共20分）26．某市中考实验操作考试时，实验员为同学们“探究小灯泡的额定电功率”准备了以下器材：额定电压为2.5V的小灯泡（正常发光时电阻约为10Ω）、规格为“10Ω 1A”的滑动变阻器、新干电池4节、开关、电流表、电压表、导线若干．【设计实验与制定计划】（1）请你用笔画代替导线，将图甲所示的电路连接完整；（2）在闭合开关前，应将滑片P移到最（选填“左”或“右”）端；（3）在右边虚线方框内画出对应的电路图；（4）经检查，电路连接无误，各元件完好．闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，存在这种问题的原因是，让小灯泡正常发光最简便的方法是：；（5）解决上述问题后，移动滑片P使电压表的示数为2.5V时，小灯泡正常发光，此时电流表示数图如乙所示，则小灯泡的额定功率是W．27．在测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变．（1）请用笔画线代替导线，将图中的实物电路连接完整（导线不得交叉）．（2）实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是（写出一种即可）．（3）故障排除后，闭合开关，变阻器滑片P移至某处时，电压表示数如图甲，若想测量小灯泡的额定功率，应将滑动变阻器滑片P向端（选填“左”或“右”）移动，直到电压表的示数为V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为W．四．计算题（（第小题10分，共30分）28．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．29．如图是一台电热水壶铭牌上的部分信息，请根据铭牌所提供的信息[水的比热容c=4.2×103J（kg•℃）]，求：（1）电热水壶正常工作时的电流；（2）电热水壶装满水时水的质量；（3）若给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，则水吸收的热量是多少？（4）若电热水壶正常工作时，所产生的热量有80%被水吸收，则在第（3）小问中给水加热的时间是多少秒？30．如图1所示是某型号电热加湿器的原理图，如表为其部分技术参数．R1、R2为发热电阻，且R2=3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低档”、“高档”之间的转换（低档为小功率加热，高档为大功率加热）．S应旋转至触点（选填：“1、2”、“2、3”或“3、4”）位置；（2）电阻R1的阻值；（3）加湿器处于低档位置时的发热功率；（4）如图2所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能．答案：一．选择题（共18小题，每小题2分，共36分，）1．B．2．A．3．A．4．D．5．C．6．D．7．A．8．A．9．C．10．D．11．D．12．C．13．C．14．C．15．B．16．C．17．D．18．A．二．填空题（每空1分，共14分）19．0.4；33.1．20．18.2；1200．21．（1）5A；（2）5.4×109J．22．a；2.25．23．（1）50；（2）0.02；0.08．24．2；6.6×105．25．12．三．实验探究题（第26小题12分，27小题8分，共20分）26．（1）见下图；（2）右；（3）见上图；（4）电源电压过大；减少一节干电池；（5）0.5．27．（1）如图所示；（2）小灯泡断路；（3）右；2.5；0.75．四．计算题（第小题10分，共30分）28．（1）1.512×106J；（2）40W；（3）60.5Ω．29．（1）10A；（2）1kg；（3）1.848×105J；（4）105s．30．（1）3、4；（2）121Ω；（3）100W；（4）3.6×105J．。

上海物理电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．P L ＝U L ′I ′＝4.5V×0.3A ＝1.35W 。
