电气元器件安全检查常识随着现代化生活的深入发展，电气元器件越来越普及。
在使用电气元器件的过程中，为了保证使用的安全性，需要进行定期的安全检查。
电气元器件的安全检查常识是非常必要的，本文将从以下几个方面进行阐述。
1.检查电源线电源线是电气元器件的重要组成部分之一，如电线、插头、插座等。
在进行检查时，首先要检查电源线是否损坏或者变形。
如果电源线出现了损坏或者变形的情况，电线就不能有效地保护人们的安全。
另外还要检查插头和插座是否稳固，如果插头和插座松动或者接触不良，也会给使用者带来很大的安全隐患。
在使用电气元器件之前，最好检查一下电源线的正常状态。
2.检查保险保险是把安全隐患降至最低的防护装置之一，保险的作用是在电流过载的时候切断电流，从而避免电器过载损坏或者引起电火灾。
因此，检查保险是否正常也是非常必要的。
如果保险出现了问题，应该及时更换。
在更换保险时，应该确保所选的保险和电器设备的功率相符。
3.检查开关和按钮开关和按钮是电气元器件的控制装置，使用时要确保其正常运行。
当然，在使用电气元器件的时候，一定要将开关和按钮归零，以免引起意外。
如果需要拔插电气元器件，应该先关闭开关，再拔插电源线。
4.检查接地为了保护人们的生命财产安全，电气设备在正式使用之前需要接入地线。
接地的作用是保证电器设备的机壳与大地建立良好的连接，将机壳的电位降低到地电位之下，避免人体接触金属机壳被电击的危险。
在检查接地的时候，需要用专业测试仪检测接地电阻是否符合安全规范。
5.检查电器设备的工作情况电器设备的工作情况也需要检查。
如果设备使用时间过长或者是老旧的设备，就要进行更为详细地检查，以免因设备使用不当引起安全隐患。
同时，为了保证使用安全性，在选购电气元器件时，需要注意产品的质量，购买正规品牌。
总之，电气元器件的安全检查是很有必要的，不仅能保证人们的生命财产安全，同时也能减少故障，延长电气设备的使用寿命。
每位使用电气设备的人都应该掌握安全检查的知识，定期检查电气元器件，从而保障自己和他人的安全。
2023年《通用电子技术及元器件常识》理论知识考试题与答案目录简介一、单选题：共122题二、多选题：共15题三、判断题：共51题一、单选题1、利用二极管反向电击穿时两端电压保持稳定的特性来稳定电路两点电压的二极管称为()。
A：整流二极管B：稳压二极管C：光电二极管D：变容二极管正确答案：B2、固定偏置共发射极放大电路中，三极管工作在放大状态，如果将RC增大，此时三极管仍为放大状态，则电压VCE将()oA：显著减少B：不变C：显著增加D：无法确定正确答案：A3、集成运放电路中虚地是虚短的特殊情况，若用数学表达式来表示则应是()。
A：I+=I_=OAB：V_=V+=OVC：I+=I_=8AD：V_=V+=8V正确答案：B4、某单相桥式整流电路中，变压器次级电压为u2,若电路改为半波整流后，保持负载两端电压不变时，变压器次级电压应为()。
A：0、5u2B：u2C：1、5u2D：2u2正确答案：D5、从提高晶体管放大能力出发，除了将晶体管基区做得很薄，且掺杂浓度很低之外，工艺上还要采取如下措施()。
A：发射区掺杂浓度高，集电结面积小B：发射区掺杂浓度高，集电结面积大C：发射区掺杂浓度低，集电结面积小D：发射区掺杂浓度第低，集电结面积大正确答案：B6、下列不属于多级放大器的三种级间耦合方式为()。
A：阻容耦合B：变压器耦合C：直接耦合D：间接耦合正确答案：D7、用万用表测量某放大电路中三极管各个极的电位如下，处于放大状态的三极管是()。
A：VB=O、7V,VE=OV,VC=O.3VB：VB=-6、7V,VE=-7>4V,VC=-4VC：VB=-3V,VE=OV,VC=6VD：VB=2、7V,VE=2V,VC=2V正确答案：B8、半导体二极管是温度的敏感器件，当温度增加时,其参数IR和URM都将发生变化，试选择正确答案()。
A：IR上升，URM下降B：IR上升，URM上升C：IR下降，URM下降D：IR下降，URM上升正确答案：A9、放大器的输入电阻是指()。

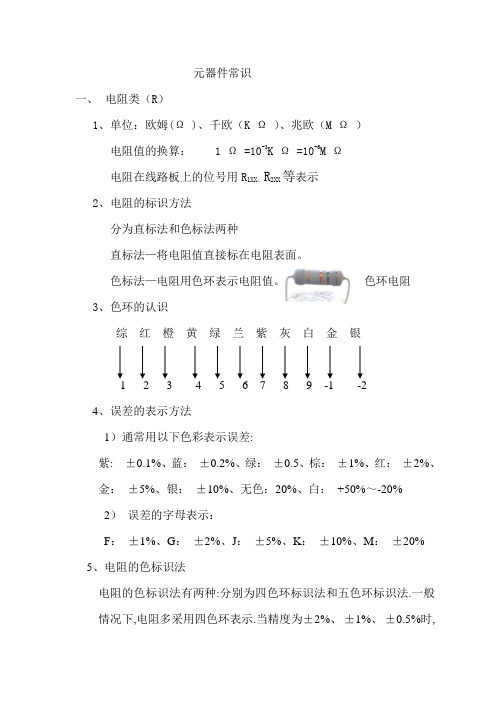

元器件常识一、电阻类（R）1、单位：欧姆(Ω)、千欧（K Ω）、兆欧（M Ω）电阻值的换算： 1 Ω=10-3K Ω=10-6M Ω电阻在线路板上的位号用R1XX、R2XX等表示2、电阻的标识方法分为直标法和色标法两种直标法—将电阻值直接标在电阻表面。
色标法—电阻用色环表示电阻值。
色环电阻3、色环的认识综红橙黄绿兰紫灰白金银1 2 3 4 5 6 7 8 9 -1 -24、误差的表示方法1）通常用以下色彩表示误差:紫: ±0.1%、蓝：±0.2%、绿：±0.5、棕：±1%、红：±2%、金：±5%、银：±10%、无色：20%、白：+50%～-20%2）误差的字母表示：F：±1%、G：±2%、J：±5%、K：±10%、M：±20% 5、电阻的色标识法电阻的色标识法有两种:分别为四色环标识法和五色环标识法.一般情况下,电阻多采用四色环表示.当精度为±2%、±1%、±0.5%时,采用五色环表示.其他情况采用四色环表示.1）四色环表示法第一位有效数第二位有效数第三进位误差例：某电阻色环为综红橙金读数 1 2 3 误差（±5%）即:12×10³欧=12千欧=0.012兆欧误差:±5%6、电阻的分类(R表示电阻)RT：碳膜电阻RF：熔断电阻RX：线绕电阻RＪ：金属膜电阻RＹ：氧化膜电阻RＩ：玻璃釉电阻7、电阻型号的表示R材料、特征、序号---功率---阻值---误差R T 1 3—1/6W—2.7KΩ–J（±5%）8、常用电阻的认识熔断电阻玻璃釉电阻线绕电阻碳膜电阻1、电感的单位及单位间换算享利(H )、毫享（mH ）、微享（uH ）1享利(H )=10³毫享（mH ）=106微享（uH ）2、电感的标识方法色标法: 用色环或色点表示其量值的大小（相同于电阻的表示方法）直标法: 用数字直接表示其量值的大小例:R56K-----0.56 uH±10% 1R0J-----1uH±5%181J-----180uH±5% 392K-----3900uH±10%误差、金(J):±5% 银(K):±10%3、电感分类分为立式和卧式两种，分别用LGB 和LGA表示4、电感型号表示L类型－件体直径－件体长度－电感值－误差例：ＬＧＡ０３０５－１０ｕＨ－ＫＬＧＢ０６０６－２.７ｕＨ－Ｍ5、常用电感的认识LGA色环卧式电感LGB直标立式电感立式电感1、电容的单位及单位换算单位: 法拉(F)、微法（uF）、纳法（nF）、皮法（pF）换算：1法拉(F)=106微法（uF）=109纳法（nF）=1012皮法（pF）2、常用电容器的分类电解电容器用―CD‖表示温度补偿瓷片电容用―CC‖表示高介瓷片电容用―CT‖表示聚苯稀电容用―CＢＢ‖表示聚脂薄膜电容用―CＬ‖表示3、电容的误差表示误差用字母J、K、M等表示J:±5% K:±10% M：±20%4、电容的应用及标识方法1）电解电容型号—额定工作电压—标称容量—容量允许偏差例如:CD110—50V—25uF—M(±20%)2）CC1型温度补偿电容型号—额定工作电压—尺寸代号/引线形式—温度系数/温度系数允许的偏差—标称容量—误差例如：CC1—50V—05A—SL—27P—J（±5%）3）CT1型低高压高介瓷片电容器型号—额定工作电压—尺寸代号/引线形式—温度特性—标称容量—误差例如：CT1—50V—06A—2B4—101—K（±10%）瓷片电容的标称容量：101J表示—100pF±5%、272K表示—2700pF±10%222M表示—2200pF ±20%、金属聚脂薄膜电容器型号表示：型号---超小型---额定工作电压---标称容量---误差例如：CL21X—50V—100n—J（±5%）四、半导体类1、二极管二极管（有极性）又分：整流二极管（塑封管）、开关二极管（玻封管）、稳压二极管（玻封管）等。
电气元器件安全检查常识引言电气元器件是电气设备中不可或缺的组成部分，它们的安全性与电器设备的安全性密切相关。
对电气元器件进行定期的安全检查是非常重要的，可以保证电气设备的正常运行，同时也能预防潜在的安全隐患。
本文将介绍一些电气元器件安全检查的常识，帮助读者了解如何正确进行电气元器件安全检查。
1. 定期检查电气元器件定期检查电气元器件是确保电器设备安全运行的关键步骤。
以下是一些常见的电气元器件需要检查的情况：1.1 线缆和插头检查电气线缆和插头是否有损坏或磨损情况。
如果出现断裂、裂纹、破损等问题，应及时更换。
1.2 开关和插座检查开关和插座的外观，确保开关操作正常，插座连接良好。
如果发现松动、不良接触等问题，应及时修复或更换。
1.3 保险丝和断路器检查保险丝和断路器的状态，确保其正常工作。
如果发现保险丝烧断或断路器跳闸的情况，应检查电气负荷是否超过额定值，并及时更换。
1.4 继电器和接触器检查继电器和接触器的工作状态，确保其正常开关操作。
如果出现卡滞、接触不良等问题，应及时维修或更换。
1.5 电容器和电感器检查电容器和电感器的外观，确保无损坏或漏液情况。
如果发现故障，应及时更换。
2. 使用正确的工具和设备进行电气元器件安全检查时，正确的工具和设备是非常重要的。
以下是一些使用正确工具和设备的注意事项：2.1 绝缘手套和绝缘垫使用绝缘手套和绝缘垫可以保护检查人员免受电击的危险。
在检查电气元器件之前，确保使用绝缘手套和绝缘垫，并定期检查其是否有破损或老化情况。
2.2 电压测试仪使用正确的电压测试仪可以确保电气元器件的电压在正常范围内。
在进行任何检查或维修工作之前，都应使用电压测试仪检测电压，并确保安全。
2.3 绝缘测试仪绝缘测试仪可以检测电气元器件的绝缘性能。
在检查电气元器件之前，使用绝缘测试仪检查其绝缘性能，并确保安全。
3. 防止电气元器件故障的注意事项除了定期检查电气元器件，以下是一些可以预防电气元器件故障的注意事项：3.1 避免过载确保电气设备的电气负荷不超过其额定值。
常用电子元器件及使用常识电子元器件是电子产品中不可或缺的组成部分，它们具有不同的功能和特性，用途广泛，涵盖了电源、传感器、模拟器件、数字器件等多个领域。
下面是一些常用的电子元器件及其使用常识。
1. 电源模块：电子产品通常需要稳定的直流电源供电，电源模块可以将交流电转换为稳定的直流电。
常见的电源模块有稳压二极管（Zener diode）、稳压管（Voltage regulator）、开关电源（Switching power supply）等。
2. 传感器：传感器可将物理量转换为电信号，常用于测量温度、光强、压力、湿度等。
常见的传感器包括温度传感器（Thermistor）、光敏电阻（Photoresistor）、压力传感器（Pressure sensor）等。
3. 模拟器件：模拟器件可以处理模拟信号，常用于放大、滤波、调节信号等。
常见的模拟器件有运算放大器（Operational amplifier）、二极管（Diode）、三极管（Transistor）等。
4. 数字器件：数字器件用于处理数字信号，常用于逻辑运算、计数、存储等。
常见的数字器件包括逻辑门（Logic gate）、触发器（Flip-flop）、计数器（Counter）等。
5. 存储器件：存储器件用于存储数据，分为随机存取存储器（RAM）和只读存储器（ROM）等。
常见的存储器件有动态随机存取存储器（DRAM）、静态随机存取存储器（SRAM）、闪存（Flash memory）等。
6. 开关器件：开关器件用于控制电路的开关状态。
常见的开关器件有继电器（Relay）、场效应管（Field effect transistor）、双极型晶体管（Bipolar junction transistor）等。
7. 接口器件：接口器件用于连接电路之间的信号传递和数据交流。
常见的接口器件有USB接口、串行通信接口（UART）、并行通信接口（Parallel interface）等。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
PCB抄板过程BOM清单制作必备元器件常识 (2011-06-10 16:44)我们知道，在PCB抄板过程中，将完整的电路板进行扫描后接下来就需要将电路板上的电子元器件拆下来制作成BOM清单，以方便采购人员进行物料采购，在PCB制板完成后，需要将这些采购来的元器件焊接上去才能完成PCB电路板抄板或称电路板克隆的完整过程。
那么，为准确进行BOM清单的制作和准确采购元器件，我们首先就必须对各类常见的电子元器件有详细的理解，下面，我们提供各类常用电子元器件的识别方法及其应用要点供大家参考。
一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
4、常用的1N4000系列二极管耐压比较如下：型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压（V） 50 100 200 400 600 800 1000电流（A）均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V五、电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示1uH（误差5%）的电感。
电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。
六、变容二极管变容二极管是根据普通二极管内部“PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
七、晶体三极管晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
名称：共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗：中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗：中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数：大小（小于1并接近于1）大电流放大倍数：大（几十）大（几十）小（小于1并接近于1）功率放大倍数：大（约30～40分贝）小（约10分贝）中（约15～20分贝）频率特性：高频差好好应用：多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路八、场效应晶体管放大器1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中。
尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能。
2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的。
如图1-1-1是两种型号的表示符号：3、场效应管与晶体管的比较（1）场效应管是电压控制元件，而晶体管是电流控制元件。
在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。
（2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。
被称之为双极型器件。
（3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。
（4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。
在PCB抄板过程中，对元器件的准确识别并不是一个可有可无的技术，只有准确了解和快速识别各种元器件，才能顺利完成BOM清单的制作及物料的采购，也才能保证PCB抄板的顺利进行。
关于各类型元器件的识别和应用技术，后期我们还将有相关文章为大家详细讲解，敬请关注。
