蒸发式换热器可旋转喷头获专利

内翅片管蒸发式中冷器获专利
佚名
【期刊名称】《气体分离》
【年(卷),期】2013()6
【摘要】洛阳隆华传热科技股份有限公司自主研发的内翅片管蒸发式中间冷却器日前获得国家专利授权。

据悉,这种中冷器与传统换热器相比节电20%以上,节水30%以上。

内翅片管蒸发式中冷器采用潜热换热原理,以喷淋水作为冷却介质,依靠水在换热管外形成水膜蒸发吸收管内工艺流体的热量,通过轴流风机的强制排风带走热量,达到冷却或冷凝管内工艺流体的目的。

该中冷器蒸发换热部件采用内翅片管,增加了管侧的换热面积,有效提高了换热效率,解决了压缩机实际运行中存在的冷却能力不足等问题,节电、节水效果显著。

【总页数】1页(P50-50)
【正文语种】中文
【中图分类】TK124
【相关文献】
1.波纹内翅片管蒸发式气体冷却器的开发与应用 [J], 李拴才;韩武涛;王庆光
2.苹果获新专利 1米内所有设备无线充电 [J],
3.苹果获无线充电专利可为1m内的设备隔空充电 [J],
4.蒸发式换热器可旋转喷头获专利 [J], 金书文
5.“内聚光减容太阳能中高温集热管”获专利 [J], 刘琛;路菊
因版权原因，仅展示原文概要，查看原文内容请购买。

专利名称：旋流蒸发换热器
专利类型：发明专利
发明人：钟星灿,何叶从,曾臻,曹树勇,叶冲申请号：CN200910300390.3
申请日：20090212
公开号：CN101498559A
公开日：
20090805
专利内容由知识产权出版社提供
摘要：本发明公开了一种通过金属表面水分蒸发过程实现管内流体冷却的盘管型旋流蒸发换热器，具有换热效果好的特点。

该换热器采用导热性能良好的金属管制作，金属管按螺旋线渐进的形式盘绕形成近似圆盘的盘状体。

上述结构改善了管内流体的流动特征，可以弱化流体的附壁效应，使换热效果得以改善。

同时，与周期性补水的蒸发补水器匹配，可使金属表面任意位置的水膜补水过程发生在相对短暂的瞬间，从而有效地改善热交换器的蒸发效率，可广泛的应用于各种通过金属表面水分蒸发过程实现管内流体冷却的场合。

申请人：中铁二院工程集团有限责任公司
地址：610031 四川省成都市金牛区通锦桥路3号
国籍：CN
代理机构：成都虹桥专利事务所
代理人：刘世平
更多信息请下载全文后查看。

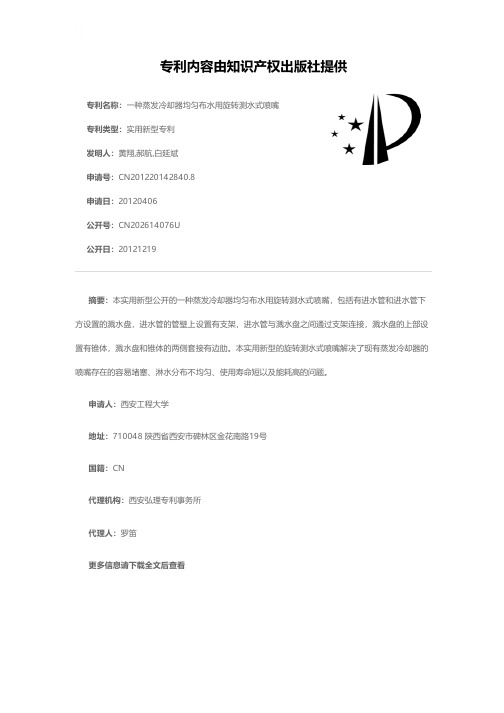

专利名称：一种蒸发冷却器均匀布水用旋转测水式喷嘴专利类型：实用新型专利
发明人：黄翔,郝航,白延斌
申请号：CN201220142840.8
申请日：20120406
公开号：CN202614076U
公开日：
20121219
专利内容由知识产权出版社提供
摘要：本实用新型公开的一种蒸发冷却器均匀布水用旋转测水式喷嘴，包括有进水管和进水管下方设置的溅水盘，进水管的管壁上设置有支架，进水管与溅水盘之间通过支架连接，溅水盘的上部设置有锥体，溅水盘和锥体的两侧套接有边肋。

本实用新型的旋转测水式喷嘴解决了现有蒸发冷却器的喷嘴存在的容易堵塞、淋水分布不均匀、使用寿命短以及能耗高的问题。

申请人：西安工程大学
地址：710048 陕西省西安市碑林区金花南路19号
国籍：CN
代理机构：西安弘理专利事务所
代理人：罗笛
更多信息请下载全文后查看。

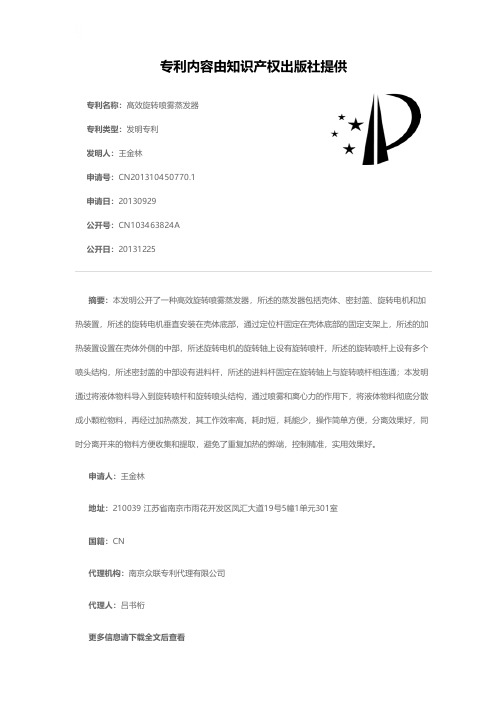

专利名称：高效旋转喷雾蒸发器专利类型：发明专利
发明人：王金林
申请号：CN201310450770.1申请日：20130929
公开号：CN103463824A
公开日：
20131225
专利内容由知识产权出版社提供
摘要：本发明公开了一种高效旋转喷雾蒸发器，所述的蒸发器包括壳体、密封盖、旋转电机和加热装置，所述的旋转电机垂直安装在壳体底部，通过定位杆固定在壳体底部的固定支架上，所述的加热装置设置在壳体外侧的中部，所述旋转电机的旋转轴上设有旋转喷杆，所述的旋转喷杆上设有多个喷头结构，所述密封盖的中部设有进料杆，所述的进料杆固定在旋转轴上与旋转喷杆相连通；本发明通过将液体物料导入到旋转喷杆和旋转喷头结构，通过喷雾和离心力的作用下，将液体物料彻底分散成小颗粒物料，再经过加热蒸发，其工作效率高，耗时短，耗能少，操作简单方便，分离效果好，同时分离开来的物料方便收集和提取，避免了重复加热的弊端，控制精准，实用效果好。

申请人：王金林
地址：210039 江苏省南京市雨花开发区凤汇大道19号5幢1单元301室
国籍：CN
代理机构：南京众联专利代理有限公司
代理人：吕书桁
更多信息请下载全文后查看。

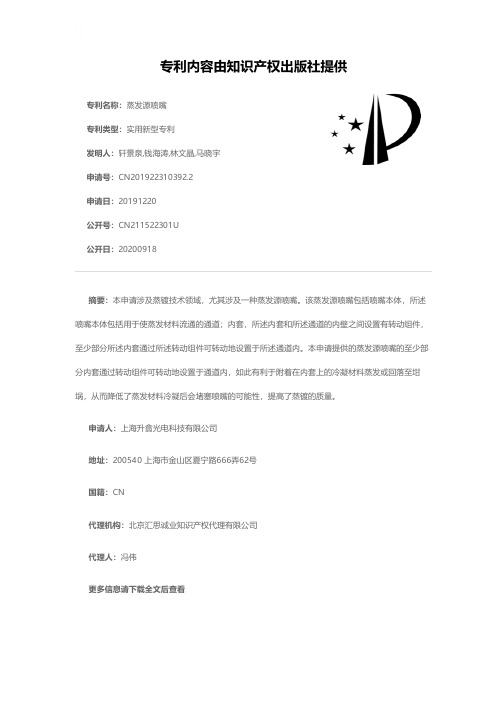

专利名称：蒸发源喷嘴
专利类型：实用新型专利
发明人：轩景泉,钱海涛,林文晶,马晓宇申请号：CN201922310392.2
申请日：20191220
公开号：CN211522301U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本申请涉及蒸镀技术领域，尤其涉及一种蒸发源喷嘴。

该蒸发源喷嘴包括喷嘴本体，所述喷嘴本体包括用于使蒸发材料流通的通道；内套，所述内套和所述通道的内壁之间设置有转动组件，至少部分所述内套通过所述转动组件可转动地设置于所述通道内。

本申请提供的蒸发源喷嘴的至少部分内套通过转动组件可转动地设置于通道内，如此有利于附着在内套上的冷凝材料蒸发或回落至坩埚，从而降低了蒸发材料冷凝后会堵塞喷嘴的可能性，提高了蒸镀的质量。

申请人：上海升翕光电科技有限公司
地址：200540 上海市金山区夏宁路666弄62号
国籍：CN
代理机构：北京汇思诚业知识产权代理有限公司
代理人：冯伟
更多信息请下载全文后查看。

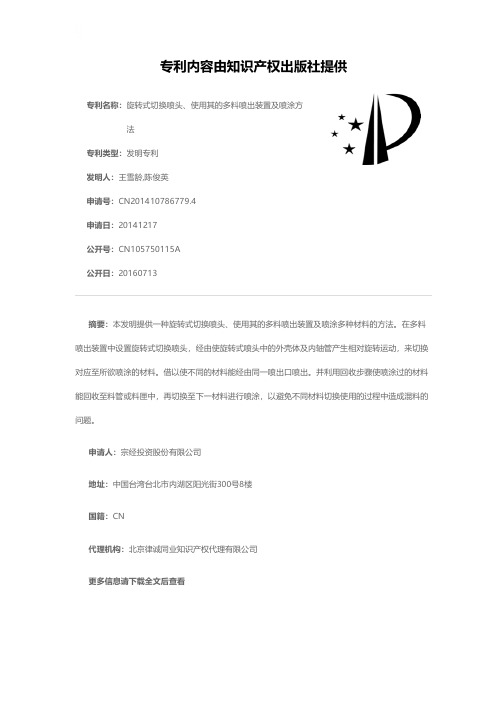

专利名称：旋转式切换喷头、使用其的多料喷出装置及喷涂方法
专利类型：发明专利
发明人：王雪龄,陈俊英
申请号：CN201410786779.4
申请日：20141217
公开号：CN105750115A
公开日：
20160713
专利内容由知识产权出版社提供
摘要：本发明提供一种旋转式切换喷头、使用其的多料喷出装置及喷涂多种材料的方法。

在多料喷出装置中设置旋转式切换喷头，经由使旋转式喷头中的外壳体及内轴管产生相对旋转运动，来切换对应至所欲喷涂的材料。

借以使不同的材料能经由同一喷出口喷出。

并利用回收步骤使喷涂过的材料能回收至料管或料匣中，再切换至下一材料进行喷涂，以避免不同材料切换使用的过程中造成混料的问题。

申请人：宗经投资股份有限公司
地址：中国台湾台北市内湖区阳光街300号8楼
国籍：CN
代理机构：北京律诚同业知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种旋转喷头多功能试验台专利类型：发明专利
发明人：陈超,李红,汤攀,向清江,蒋跃申请号：CN201510026049.9
申请日：20150119
公开号：CN104634558A
公开日：
20150520
专利内容由知识产权出版社提供
摘要：本发明属于喷头领域，特指一种旋转喷头多功能试验台。

试验装置由泵、泵进水管、泵出水管、第一阀门、搅拌进水管、第二阀门、清水进水管、流量计、第一压力表、三通接头、浑水进水管、第三阀门、第二压力表、进水主管、待测喷头、感应片、隔板、隔水环、挡水盖板、水箱、连接杆、传感器连接座和传感器。

通过不同管路组合可进行喷头的耐久性和耐磨性试验，压力表和流量计和分别测量喷头的工作压力和流量，使用感应片和传感器的测量喷头转速，进行喷头旋转均匀性试验。

本发明结构简单、运行可靠、工作稳定的旋转式喷头多功能试验台，可满足喷头旋转均匀性试验、耐久性试验和耐磨性试验。

申请人：江苏大学
地址：212013 江苏省镇江市京口区学府路301号
国籍：CN
更多信息请下载全文后查看。
