雨鸟喷灌喷头1800®系列地埋式散射喷头主要应用用于造型复杂的小块草坪、花圃、灌木等的灌溉。
增加止溢功能(SAM)可用于坡地或地块高程变化大的低处草坪和花圃：增加压力调节功能(PRS)可用于水源压力波动较大的系统。
1800系列：可配套所有雨鸟散射喷嘴；R系列喷嘴、U系列、MPR、VAN/HE-VAN和SQ系列Rotory 旋转喷嘴各零件耐腐蚀，可用于回收水系统和含有氯气及其他化学成分的水源中高强度不锈钢弹簧可靠、耐用。
1800系列地埋式散射喷头工作压力：1.0~4.8bar射程：0.9~7.3m接口：1/2”内螺纹结构尺寸顶部暴露直径：57mm整体高度：1802：102mm1804：152mm1806：238mm1812：406mm弹出高度：1802：51mm1804：102mm1806：152mm1812：305mmSA系列铰接接头主要应用用于连接地埋喷头和供水管道，使喷头位置能上下微调，防止由机械冲击引起的管道和喷头损坏。
特点方便调整喷头的安装高度。
柔性强，改性工程塑料。
型号SA-6050：长152mm，1/2”外螺纹×1/2”外螺纹SA-125050：长305mm，1/2”外螺纹×1/2”外螺纹SA-125075：长305mm，1/2”外螺纹×3/4”外螺纹SA-127575：长305mm，3/4”外螺纹×3/4”外螺纹3500系列地埋式旋转喷头主要应用该系列喷头适用于公园、游乐场、校园、工矿企业、街道等中小面积草坪灌溉。

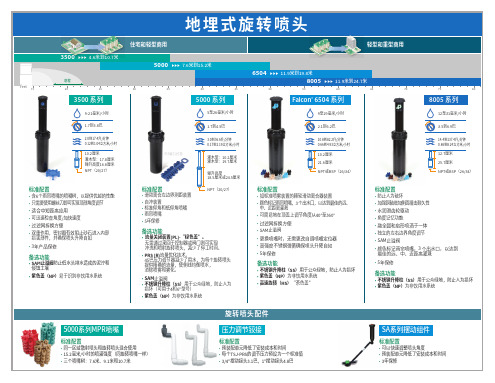

运行范围工作压力：1.7~3.8bar流量：0.12~1.04m³/h射程：4.6~10.7m喷洒角度调节范围：40°~360°结构尺寸顶部暴露直径：29mm整体高度：3500-S：180mm3504：168mm升降高度：3500-S：102mm3504：102mm5000/5000+系列和5000+PRS系列地埋式旋转喷头主要应用：适用于公园.公共绿地或运动场等中型商用场所的灌溉，最远射程可达15.2米。
地埋升降式喷头结构原理地埋升降式喷头是一种常见的喷水设备，广泛应用于公共场所的花坛、草坪、广场等地方。
它的设计原理主要包括喷水装置、升降装置以及控制系统等部分。
喷水装置是地埋升降式喷头的核心部分。
它通常由喷嘴、喷口、喷水管道和喷水泵等组成。
喷嘴是喷水装置的出水口，通常由不锈钢材质制成，具有耐腐蚀的特点。
喷口是控制喷水形状和喷水角度的部件，可以根据需求进行调整。
喷水管道是将水源引导到喷嘴的通道，通常采用PVC或不锈钢管材制成，具有良好的耐压性和耐腐蚀性。
喷水泵是提供喷水装置所需水压的设备，通常采用电动泵或水力泵等。
升降装置是地埋升降式喷头实现起升和下降功能的部分。
它通常由电动机、传动装置和升降杆等组成。
电动机是驱动升降装置运行的动力源，通常采用直流电动机或交流电动机。
传动装置是将电动机的旋转运动传递给升降杆的装置，常见的传动方式有齿轮传动、链条传动等。
升降杆是连接喷水装置和升降装置的部件，通常采用不锈钢材质制成，具有良好的耐腐蚀性和强度。
控制系统是地埋升降式喷头实现自动化控制的关键。
它通常由控制器、传感器和电源等组成。
控制器是控制整个系统运行的核心部件，可以根据预设的程序实现喷水装置的起升、下降、定时开关等功能。
传感器是监测环境信号的设备，常见的传感器有光感传感器、雨水传感器等，可以实现根据环境条件自动调节喷水装置的功能。
电源是提供整个系统所需电能的设备，通常采用交流电源或太阳能电池等。
地埋升降式喷头的结构原理包括喷水装置、升降装置和控制系统三个部分。
喷水装置是实现喷水功能的核心部分，升降装置是实现起升和下降功能的关键，控制系统是实现自动化控制的重要组成部分。
这种结构原理的地埋升降式喷头具有结构简单、操作方便、喷水效果好等优点，广泛应用于公共场所，为人们带来美丽与舒适。
地埋喷头分类
地埋喷头是灌溉系统中的重要组成部分之一，主要用于润水和洒水。
根据使用范围、
喷淋方式、喷水角度和材料等，可以将地埋喷头分为不同的类型。
一、按使用范围分类
1.农田地埋喷头：主要用于灌溉农田或果林等，能够均匀地将水分送到每个作物的根部。
2.公共绿地地埋喷头：主要用于城市公共绿地的灌溉，能够在保证绿地美观的同时，
有效地利用水资源。
3.运动场地埋喷头：主要用于各种运动场地，能够为运动员提供清洁、润滑的场地环境。
4.工厂车间地埋喷头：主要用于工厂车间的清洁和降温等，能够提高生产效率和工人
的劳动环境。
二、按喷淋方式分类
1.旋转式地埋喷头：可以360度旋转，喷水范围广，适用于各种场景。
2.扇形式地埋喷头：可以将水流以扇形喷射出来，一般用于大面积的灌溉。
三、按喷水角度分类
2.半圆角度地埋喷头：能够喷出180度的水流，适用于需要一侧灌溉的场景。
4.点式喷水地埋喷头：以点状喷射出水流，适用于更为细微的喷水场景。
四、按材料分类
1.塑料地埋喷头：成本低廉，适用于多数场景。
2.不锈钢地埋喷头：经久耐用，适用于高端场景。
3.铜质地埋喷头：外观美观，适用于装饰场景。
总之，不同类型的地埋喷头在灌溉系统中拥有各自的特点和适用场合，根据实际需要，可以选择合适的地埋喷头来进行安装和使用。
园林灌溉设备的介绍－地埋式伸缩喷头核心提示：1、喷头结构：喷头由①喷头基座、喷头体外壳②喷嘴与升降圆柱体③强力弹簧④喷头顶盖板⑤调节或驱动装置⑥过滤器⑦转向限位装置⑧1、喷头结构：喷头由①喷头基座、喷头体外壳②喷嘴与升降圆柱体③强力弹簧④喷头顶盖板⑤调节或驱动装置⑥过滤器⑦转向限位装置⑧密封环套等组成2、喷头分类：可分为固定式喷洒和旋转式喷洒二类。
A、固定式散射型伸缩喷头1）园形散射型可调伸缩喷头：在喷头上设有可调装置，使喷洒面为全园喷洒和不同角度的喷洒。
2）方形散射可调伸缩喷头：通过更换不同类型的喷嘴，控制喷射距离形成方形、矩形喷洒面。
B、旋转射流伸缩式喷头根据驱动喷头旋转的方式不同，可分成下述几种类型：1）撞击摇臂伸缩喷头：这是最早的伸缩式喷头，把摇臂喷头放入外壳体内，摇臂通过机械和水力作用，撞击喷头旋转，达到均匀喷洒的目的。
摇臂式喷头可调节旋转角度和喷射距离，水形优美，喷洒均匀，工作压力较低，喷距大，多用于较大面积的草坪上使用。
2）园球驱动伸缩喷头：这种驱动方式常用于喷洒半径较小的喷头，结构较简单，多用于小片绿地的灌溉。
3）齿轮驱动旋转伸缩喷头：这是一种结构较复杂的喷头，生产工艺难度大，要求精度高，材质优良，世界上只有几家大的生产厂商制造。
其优点是：水利性能良好，运行稳定可靠，工作压力范围大等。
驱动喷头旋转的齿轮，多安排在中轴线上（见图1—5），调节部位亦居中。
3、自动控制设备地埋式伸缩喷头安装在固定式管道系统上，多采用自动控制设备。
1）自动控制器：根据灌溉管理人员输入的管理程序，安排对植物的开始灌溉时间、延续时间及灌水周期等，向电磁阀发出电信号开启和关闭灌溉系统。
2）摇控及接收器：可在远距离操纵自动控制器。
3）电磁阀：这是一种隔膜阀，阀腔内由一个特制的橡胶隔膜隔开，隔膜在水压作用下上升，打开阀门，隔膜又在水压作用下落下隔膜，回复腔内，关闭阀门。
而阀上的电磁头的作用是驱使金属塞上下运动，堵塞或打开阀门的上、下游通道。
绿化喷淋喷头样本武大云水公司商品目录园林灌溉设备地埋式喷头R50系列应用范围适用于公园、体育场、游乐场、校园、工矿企业等大面积草坪、花卉及园林自动喷灌主要特点材料为工程塑料和不锈钢，强度高，坚固耐用、射程远、流量大、口径小，不妨碍运动及剪草机作业，便于实现自动喷灌。
技术特点工作压力:017,10.41MPa 正常喷射仰角:23?低喷射仰角:11?接口:3/4″内螺纹型号R-50 R-50-LA R-50-SAM R-50-SAM-LA配套喷嘴R-50喷头配套有五种喷嘴，型号为:1.5、2.0、3.0、4.0、6.0分别用不同的颜色加以区别。
每种型号又分标准和雨帘两种，采用标准喷嘴可获得最大射程;采用雨帘喷嘴灌水均匀度最佳。
1.52.03.04.0 6.0园林设备地埋式喷头1800系列应用范围21802、1804、1806、1812:小草坪、花圃、灌木丛。
1804-SAM、1806-SAM、1812-SMA:坡地或地块高程变化的草坪和花圃1804-SAM-PRS、1806-SAM-PRS、1812-SAM-PRS:地形起伏较大且水源压力波动的草坪和花圃。
主要特点材料为工程塑料和不锈钢，强度高，坚固耐用、射程远、流量大、口径小，不妨碍运动及剪草机作业，便于实现自动喷灌技术特点工作压力:0.1,0.48MPa 射程:0.9,6.1m 接口:1/2″内螺纹四种基本型号基本型:1800系列:不具备止溢功能和调压功能1800-SAM系列:喷头除具有基本特点外，内装止溢阀3(SAM)，止溢高度可达4.2m 1800-PRS系列:喷头除具备基本型特点外，内装压力调节器(PRS)，当压力偏高时，调节喷头到最佳工作压力0.21MPa1800-SAM-PRS系列:喷头内装止溢阀和调压阀，因此具有与上述三种喷头相同的特点。
SAM PRS SAM-PR地埋式喷头3500系列可变扇形地埋式旋转喷头使用简便，坚固耐用主要用途:适用于住宅和小型商业区，射程可达10.7米。
地埋升降式喷头结构原理地埋升降式喷头是一种常用于公共场所的灌溉设备，其结构原理是通过地下控制系统实现水流的升降和喷射。
本文将从以下几个方面详细介绍地埋升降式喷头的结构原理。
一、地埋升降式喷头的组成部分地埋升降式喷头主要由喷头本体、升降装置、控制系统和供水系统等组成。
喷头本体通常由金属或塑料制成，具有喷头和喷嘴两个部分。
升降装置则是用于控制喷头的升降高度，一般采用液压或电动驱动系统。
控制系统是地埋喷头的核心部分，通过信号控制升降装置的运行。
供水系统则是提供水源，通过管道输送水到喷头本体。
二、地埋升降式喷头的工作原理地埋升降式喷头的工作原理是通过控制系统控制升降装置的运行，从而控制喷头的升降高度。
当接收到控制信号后，控制系统会启动升降装置，使喷头升起或降下。
当喷头升起到一定高度时，供水系统会自动打开，水流通过喷嘴喷射出来。
喷头喷射出的水流可以形成不同的喷水形状，如雾状、圆形或方形等，以满足不同的灌溉需求。
三、地埋升降式喷头的应用场景地埋升降式喷头广泛应用于公园、广场、花坛等公共场所的绿化灌溉中。
由于其可以随时升起和降下，不会影响场地的整体美观。
同时，喷头喷射出的水流可以形成美丽的喷水景观，增加场地的观赏性和欣赏性。
此外，地埋升降式喷头还可以根据需要调整喷水范围和喷水角度，以适应不同的灌溉需求。
四、地埋升降式喷头的优点地埋升降式喷头具有以下几个优点：1. 美观：喷头可以完全埋入地下，不会影响场地的整体美观。
2. 节水：可以根据需要调节喷水范围和喷水角度，减少水的浪费。
3. 灵活性：可以根据不同的需求调整喷头的升降高度和喷水形状。
4. 耐用性：喷头本体通常采用高质量的材料制成，具有较长的使用寿命。
五、地埋升降式喷头的注意事项在使用地埋升降式喷头时，需要注意以下几个问题：1. 定期维护：定期检查和清洗喷头，保持其正常运行。
2. 防止堵塞：注意水质的干净程度，避免喷头堵塞。
3. 安全使用：避免喷头喷射到人体或电器设备上，以防止意外事故的发生。
地埋式自动伸缩喷灌系统原理
地埋式自动伸缩喷灌系统是一种先进的农业灌溉技术，其原理是通过安装在地下的喷灌管道和喷头，实现自动化的喷灌作业。
该系统可根据植物生长的需要，实现定时、定量的喷水，提高作物生长的效益。
地埋式自动伸缩喷灌系统的原理是利用高压水泵将水输送到地
下的管道中，然后通过喷头喷出水雾，实现植物的灌溉。
该系统还配备了自动控制器和传感器，可以自动检测土壤湿度、环境温度等参数，从而实现智能化的喷灌控制。
此外，地埋式自动伸缩喷灌系统还具有节水、节能的优点，能够减少水资源的浪费，提高农业生产的效率和质量。
因此，该系统已经成为现代农业生产中不可或缺的一部分。
- 1 -。
旋转喷头原理
旋转喷头是一种常见的灌溉设备，它通过水流的力量来实现旋转，从而实现对
农田或花园的灌溉。
它的工作原理主要包括喷头结构、喷头旋转和喷水范围三个方面。
首先，喷头结构是旋转喷头实现旋转的基础。
旋转喷头通常由喷头壳体、喷头
底座、喷头旋转部件和喷头喷水口等部分组成。
其中，喷头壳体是喷头的外壳，起到保护内部结构和水流的作用；喷头底座是连接旋转喷头和灌溉系统的部分，它使得旋转喷头可以固定在一定的位置；喷头旋转部件是旋转喷头实现旋转的关键部分，它通常由喷头底座和喷头壳体之间的连接部分构成，通过水流的力量来带动旋转；喷头喷水口是水流喷出的部分，它的形状和角度决定了水流的喷射范围和方式。
其次，喷头旋转是旋转喷头实现灌溉的关键过程。
当水流通过旋转喷头的喷水
口时，水流的压力和流速会使得喷头旋转部件产生旋转，从而带动整个喷头进行旋转。
在旋转的过程中，喷头会不断地改变喷水口的方向，从而实现对灌溉范围的覆盖。
最后，喷水范围是旋转喷头实现灌溉的最终效果。
通过控制水流的压力、流速
和喷头的结构，可以实现不同范围和角度的喷水效果。
一般来说，旋转喷头可以实现360度的旋转，覆盖范围可以根据实际需要进行调整，从而实现对不同形状和大小的农田或花园进行有效的灌溉。
总的来说，旋转喷头通过喷头结构、喷头旋转和喷水范围三个方面的工作原理，实现了对农田或花园的高效灌溉。
它不仅可以节约水资源，还可以提高灌溉效率，是现代农业和园艺中不可或缺的重要设备。
