10kv高压真空断路器选型指南

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10kV电力系统智能真空断路器的配置选型
近来各省公司纷纷出台新的考核办法，
严格控制各县市公司的变电站出线开关的
跳闸次数及负荷突变情况。

因此，各市县
供电公司纷纷出台在配电网线路上应采用
分界开关的具体规定。

但在实际应用中，
常常混淆用于主干线路和分支线路的智能
开关，造成事故的发生，那么，怎样跟据
线路的特点及设备的性价比选用智能断路
器呢？
1、适应于主干的线路，做分段开关使用，在主干线路上，配置真空断路器，一般直线距离不超过2km，在如此短的间隔距离以内，如发生短路事故，相邻的两台断路器短路电流几乎没有差异（线路阻抗太小），靠传统电流时间保护，整定非常困难。

久鼎保互ZWF21-12减少变电站出线开关跳闸次数专用的防误跳真空断路器，其最显著的特点是采用“电压距离”保护，可在短距离内，实现快速判断、准确的动作。

适用于主干的线路
2、ZWF14-12 “防误判”型智能分界真空断路器适用分支线路，由于其不但具有零序电流，还有零序电压保护，考虑到变电站主变，装有消弧线圈（或未来规划安装）及保护接地时的非有效接地（通过绝缘体接地），电容电流很小，如果仅采集零序电流，做接地保护的
判断依据，很可能造成大量的误判，因此分支线路必须装带有零序电压互感器判断接地方向（方向保护），ZWF14-12装有零序电流互感器及零序电压互感器，误判率几乎为零，适宜线路分支使用。

用户1X X X
用户2
X X X
用户3
X X X
分界开关
故障分界断路器应用示意图。

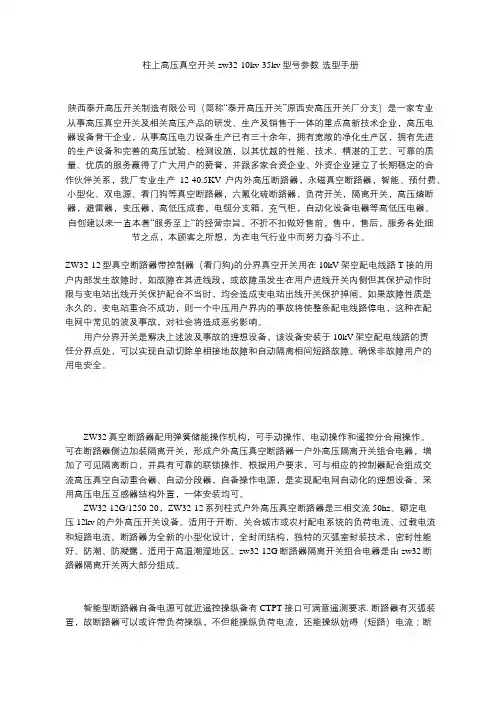

柱上高压真空开关zw32-10kv-35kv型号参数-选型手册陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZW32-12型真空断路器带控制器（看门狗)的分界真空开关用在10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。

如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。

用户分界开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。

确保非故障用户的用电安全。

ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。

根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。

取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。

据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。

对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。

目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。

产品质量现在自助品牌与合资品牌相差无几。

二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。

适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。

当进线和主变高压侧断路器采用真空断路器时，常规真空断路器的额定电流一般为:630A、1250AJ600A x2000A s2500A、3150A x4000A o额定电流分断能力630A:20、25KA1250A:31.5KA1600A:31.5KA2500A:40KA3150A:40KA北京地区一般用户站、工业厂房用电选择开断电流20~25KA即可，电力系统、供电部门、电厂应在31.5KA~40KA之间进行选择。

当前配网变压器最大容量不超过2500kVA,2500kV变压器高压侧电流不超过如下：1、单台变压器：Ig=1.05*Se∕(√3*Ue)=152A,2、双台变压器：按1.3倍变压器额定电流，则Ig=1.3*Se∕(√3*Ue)=187z3、如果IOkV母线下只带1路变压器出线回路，则可选断路器630A o如果IOkV母除带变压器出线外仍有其它备用或出线,则根据实际需要选用125OA或1600A。

北京地区IokV最大短路电流不超过25kA,因此选断路器开断电流25kA即可。

S≡≡GB13539.1-2002/IEC60269-1:1998熔断器额定电流分为:0.5,1A,2A,4A,6A,8A,10A,12A,16A,20A,25A,32A,40A,50A,63A,80 A z100A z125AJ60A z200A z250A,315A z400A z500A,630A f800A z1000A z 1250A o如果IokV侧开关采用负荷开关，则变压器高压侧保护应采用熔断器+负荷开关模式，按照《工业与民用配电设计手册》中保护35KV及以下电力变压器的高压熔断器，其熔体的额定电流可按下式选择：Irr=KigmaxIrr:熔体的额定电流Igmax:电力变压器最大工作电流，通常为额定电流的1.1倍。

K:系数，不考虑电动机启动时取1.1~1.3,考虑电动机起动时取1.5-2.0,通常取1.5左右。

1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。

因为变压器低压侧进线断路器一般采用框架断路器，通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品，其脱扣器均为四段保护的电子脱扣器；其中长延时过电流脱扣器的整定值为，Ir=（0.4~1.0）In。

10千伏断路器型号参数10千伏断路器是一种重要的电气设备，用于在电力系统中控制和保护电路。

它具有承受高电压和大电流的能力，可以有效地切断电路中的故障和故障电流，保护电力设备和人员的安全。

在选择10千伏断路器时，其型号参数至关重要，以下是一些常见的10千伏断路器型号参数：1. 额定电压（Rated Voltage）：10千伏断路器的额定电压通常为10千伏，这意味着它可以在10千伏的电压下正常工作，同时也有一定的过电压容限。

2. 额定电流（Rated Current）：10千伏断路器的额定电流是指断路器可以承受的最大电流值。

通常情况下，10千伏断路器的额定电流范围为数十至数百安培。

3. 额定短路开断电流（Rated Short-circuit Breaking Current）：10千伏断路器在额定电压下能够可靠地切断的最大短路电流。

这个参数对于保护设备和系统的安全非常重要。

4. 额定峰值耐受电压（Rated Peak Withstand Voltage）：10千伏断路器在额定电压下可以承受的最大峰值耐受电压。

这个参数是考虑设备在高电压冲击下的稳定性和可靠性。

5. 使用环境（Operating Environment）：10千伏断路器通常设计用于室内或室外环境，因此其适用的工作温度范围、湿度和海拔高度等因素需要考虑在内。

6. 制造标准（Manufacturing Standard）：10千伏断路器的生产需要符合一定的制造标准，比如国家标准、行业标准或国际标准，以确保产品质量和安全性。

7. 触头电极数（Number of Pole）：10千伏断路器通常有单极、双极、三极或四极等不同触头电极数，以满足不同的电气布置和运行要求。

8. 操作方式（Operation Mode）：10千伏断路器可采用手动、电动、液压或气动操作方式，以便实现远程控制和自动化管理。

9. 联锁功能（Interlocking Function）：10千伏断路器可以具备过载、短路、欠压、过压和漏电等多种保护功能，通过智能联锁系统提高系统的安全性和可靠性。

10kv配电室高压断路器的选型标准10kV配电室高压断路器的选型标准导言：随着电力系统的发展和扩容，高压断路器作为一种重要的电力设备，承担着保障电力系统安全运行的重要任务。

在10kV配电室中，高压断路器的选型是确保电力系统的安全稳定运行的关键一环。

本文将以10kV配电室高压断路器的选型标准为主线，从电流容量、断电能力、操作性能、技术参数以及经济性等方面，一步一步地介绍选型过程。

一、电流容量：电流容量是选择高压断路器的重要指标之一，它决定了断路器能够承受的额定电流大小。

10kV配电室中的负荷电流一般都在几千安埠到几万安埠之间，因此我们在选型时需要根据配电室的实际负荷情况来确定断路器的电流容量。

一般来说，可以通过查找电流容量曲线图，根据所需负荷电流确定合适的断路器型号和电流容量。

二、断电能力：断电能力是高压断路器能够可靠地切断故障电流的能力，其直接关系到电力系统的安全性。

10kV配电室通常会遇到短路故障，所以断路器的断电能力非常重要。

选择断路器时，我们需要考虑其额定短路切断电流和短路开断时间。

断路器的额定短路切断电流应该满足配电室中最大短路电流的要求，同时考虑短路故障后的故障消失时间，确保断路器可以迅速切断故障电流，保护电力系统的安全。

三、操作性能：操作性能是指高压断路器在开断和合闸操作时的可靠性和便捷性。

10kV 配电室通常需要经常进行检修和维护，因此断路器的操作性能也就显得尤为重要。

在选型时，我们需要考虑断路器的机械传动装置和电动机驱动装置的可靠性，操作手柄的灵敏度以及合闸过程中的闭锁和解锁功能等方面，确保断路器的操作性能符合要求。

四、技术参数：除了上述的电流容量、断电能力和操作性能之外，我们还需要关注一些其他的技术参数。

例如，断路器的额定电压、频率和短路切断次数，以及额定电流下的稳态温升和机械寿命等。

同时，还需要考虑其抗污能力和防护等级等方面，确保断路器适应配电室的环境要求。

五、经济性：经济性是指在满足安全和可靠运行的前提下，选购价格和运行成本的综合考虑。

10KV柱上高压真空断路器型号参数-ZW32-ZW20陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZW32真空断路器带隔离刀闸(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用。

也可用于其它类似场所。

符合国家GB 1984《交流高压断路器》和国际电工委员会IEC60056《高压交流断路器》等标准。

ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。

具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

符合如下标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》。

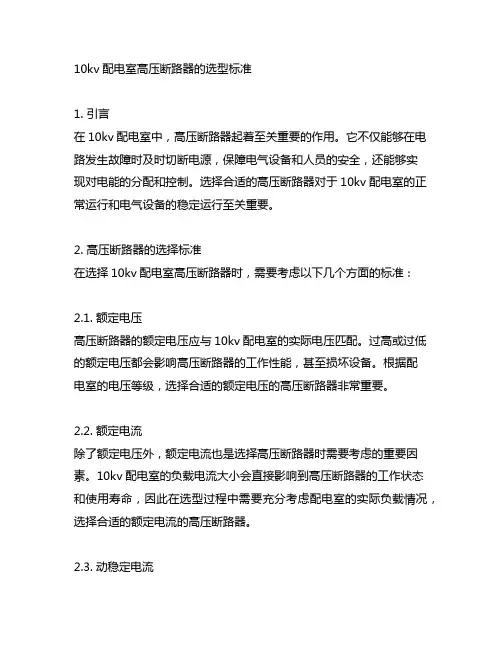

10kv配电室高压断路器的选型标准1. 引言在10kv配电室中，高压断路器起着至关重要的作用。

它不仅能够在电路发生故障时及时切断电源，保障电气设备和人员的安全，还能够实现对电能的分配和控制。

选择合适的高压断路器对于10kv配电室的正常运行和电气设备的稳定运行至关重要。

2. 高压断路器的选择标准在选择10kv配电室高压断路器时，需要考虑以下几个方面的标准：2.1. 额定电压高压断路器的额定电压应与10kv配电室的实际电压匹配。

过高或过低的额定电压都会影响高压断路器的工作性能，甚至损坏设备。

根据配电室的电压等级，选择合适的额定电压的高压断路器非常重要。

2.2. 额定电流除了额定电压外，额定电流也是选择高压断路器时需要考虑的重要因素。

10kv配电室的负载电流大小会直接影响到高压断路器的工作状态和使用寿命，因此在选型过程中需要充分考虑配电室的实际负载情况，选择合适的额定电流的高压断路器。

2.3. 动稳定电流动稳定电流是指高压断路器在发生短路故障时，能够可靠地切断故障电流并承受故障电流冲击的能力。

在10kv配电室中，由于电力设备的多样性和电气负载的特点，动稳定电流是非常重要的选型标准。

选用具有足够动稳定电流的高压断路器能够有效保护电力设备和维护电气设备的正常运行。

2.4. 阻抗稳定性高压断路器在配电室中往往会频繁操作，因此阻抗稳定性是选择的重要标准之一。

高阻抗会造成高压断路器的过渡过程中的过热，从而影响设备的可靠性和寿命。

需要选择具有良好阻抗稳定性的高压断路器，以保证设备的正常运行。

2.5. 隔离性能高压断路器在切断故障电路后需要有良好的隔离性能，以防止电弧对设备和人员造成危害。

隔离性能也是选择高压断路器的重要标准之一。

优秀的高压断路器应该能够在切断电路后有效隔离电弧，保障电力设备和人员的安全。

3. 个人观点和理解就我个人而言，选择10kv配电室高压断路器时，除了以上所述的选型标准外，还需要考虑高压断路器的品牌信誉、售后服务和价格因素。

10kV进线断路器的选择1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。

1.10kv断路器机械寿命运行中的问题10kv断路器机械寿命。

是高压断路器产品质量的主要考核指标。

根据相关资料报道，国家高压电器质量检测中心对国产高压真空断路器进行过6次（1993、1995、1996、1999、2002及2003年）监督抽查，其合格率分别为83.3％、91.3％、58.8％、60％、57.1％及78.6％，此情令人堪忧。

其中一个主要问题是机械寿命达不到企业标准规定值，机械特性主要参数也超出产品技术条件规定范围。

通常一台高压断路器都是由几百只零部件组成，而每一个零部件的加工和工艺缺陷、相互配合链接咬合都将直接影响到高压断路器的机械特性。

同时与操动机构配套的辅助开关、微动开关、减速器、接线端子等绝大部分都是外协件，存在有一定的分散性，质量不可能达到100％，这些问题，都是直接影响断路器机械寿命的主要因素。

所以，在高压真空断路器的选型应用中，不宜轻信产品说明书的不实之词，应以实际试验报告为依据。

2.真空断路器额定开距参数的选择技术参考真空断路器处于分闸状态时，真空开关管动、静触头之间的距离选择与真空断路器的额定电压、使用条件、开断电流的性质及触头材料、真空间隙的耐压强度等因素有关，主要取决于额定电压和触头材料。

由于真空开关管的额定开距对绝缘性能的影响较大，当额定开距从零开距增大时，其绝缘水平也将提高，但当开距增大到一定数值时，开距对绝缘性能的影响就不大了，若进一步增大开距，将严重影响开关管的机械寿命。

通过对真空断路器的安装、运行及检修得出真空断路器额定开距一般选择范围为：10kV及以下一般为8～12mm，35kV一般为20～40mm。

3.真空断路触头工作压力参数的选择真空断路器触头的工作压力对真空断路器的性能有很大的影响，其压力等于真空开关管的自闭力与触头弹簧力之和。

断路器触头的工作压力选择应该满足4方面的要求：1、使真空开关管的触头接触电阻保持在规定的范围内，2、满足动稳定试验的要求，3、抑制合闸弹跳，4、减小分闸弹振。

10kV户内真空断路器技术要求1. 引言10kV户内真空断路器是一种常用的电气设备，用于保护电力系统中的电气设备免受过电流和短路故障的损害。

本文将讨论10kV户内真空断路器的技术要求，包括其基本原理、主要特点、性能指标以及应用范围等。

2. 基本原理10kV户内真空断路器是利用真空开关技术实现对电流的控制和开断。

其基本原理是通过在真空环境中建立电弧，并在合适的时机将电弧熄灭，从而实现对电流的控制和分断。

3. 主要特点3.1 高可靠性10kV户内真空断路器具有较高的可靠性，能够在长时间运行和频繁操作下保持稳定可靠的工作状态。

它不受外界环境影响，例如湿度、温度等因素，并且具有较长的使用寿命。

3.2 快速开断能力10kV户内真空断路器具有快速开断能力，可以在极短的时间内将电路中的电流切断，从而避免设备过载和短路故障造成的损害。

这种快速开断能力对于保护电力系统的设备和人员安全非常重要。

3.3 小型化设计10kV户内真空断路器采用小型化设计，占地面积小，体积小，适合安装在各种不同环境条件下。

它可以灵活布置，并且方便维护和检修。

4. 性能指标4.1 额定电压10kV户内真空断路器的额定电压为10kV，即其可以在10kV的电网中正常工作。

4.2 额定电流10kV户内真空断路器的额定电流根据具体需求而定，通常有几十安培到几千安培不等。

额定电流是指该断路器可以承受的最大连续工作电流。

4.3 短路开断能力10kV户内真空断路器的短路开断能力是指其在额定电压下能够可靠地切断短路故障时所需的最大瞬时值。

这是衡量该断路器性能优劣的重要指标之一。

4.4 开断时间10kV户内真空断路器的开断时间是指其从收到开断信号到完全切断电流所需的时间。

开断时间应尽可能短，以减少设备损坏和人员伤害的风险。

5. 应用范围10kV户内真空断路器广泛应用于城市配电网、工业生产线、发电厂和变电站等场所。

它可以用于保护发电设备、变压器、电容器、电动机和其他重要设备免受过载和短路故障的损害。

❷高压真空断路器ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000s环境温度：最高+40C,最低-25C。

相对湿度：日平均不大于95%月平均不大于90%地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数分闸速度指触头刚分6mm寸的平均速度采用小型化纵磁场灭弧室每相回路电阻V40R Q注：图中尺寸b2000A 及以上为360,2000A 以下为350;2000A 及以上，上下出线端孔为4-M12,1600A 及以下，上下出线端孔为2-M12。

()内的尺寸为40、50kA 产品尺寸。

4MYi-四、产品外形及安装尺寸的0百一至n二A 向机械联锁孔位置户内高压真空断路器一、概述ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

、10kV户外高压真空断路器1. 总则1.1 本要求适用于10kV 及以下配网工程户外高压真空断路器的技术规范1.2 本技术规范作10kV 真空断路器通用技术标准，作为强制性技术要求。

2. 规范引用文件GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12 ～40.5kV高压真空断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 844 12kV 少维护户外配电开关设备通用技术条件3. 使用环境条件海拔高程(m) 1000m 以下环境温度最高气温：45 ℃最低气温：0 ℃最大日温差：25K最大日照强度(风速0.5m/s) 1000w/ ㎡空气湿度月平均相对湿度：90%日平均相对湿度：95% 地震烈度8 度最大风速：45m/s污秽等级：Ⅳ级雷电日140 天/ 年系统额定频率50Hz 安装位置户外4．技术要求4.1 主要电气参数4.2.1 型式：10kV 户外高压真空断路器4.2.2 额定电压： 12kV4.2.3 额定电流： 630A 4.2.4 额定频率： 50Hz4.2.5 绝缘水平：a) 工频耐压( 1 分钟，有效值)4.2.13 电流互感器： a) 额定电流 75、150、300、 400、 600/5Ab) 准确级 10Pc) 二次负荷 20VAd) 二次绕组对地工频耐压 2000V/1min 4.3 真空灭弧室的要求4.3.1 真空断路器灭弧室是高品质的，其出厂真空度应满足 1.33 ×10-5 Pa 。

4.3.2 同型号真空断路器所配用的灭弧室， 其安装方式、 端部联结方式及联 结尺寸统一，以保证灭弧室的互换性。

4.4 外壳的要求4.4.1 外壳采用不小于 3mm 厚优质不锈钢板制成，有明显的厂家标识。

10kv配电室高压断路器的选型标准选型标准是指根据配电室的电气特性、负荷情况以及要求的安全性能，选择合适的10kv高压断路器。

一、电气特性1.额定电流：根据配电室的负荷情况确定所需的额定电流，这是选型时需要首先考虑的参数。

一般来说，断路器的额定电流应大于或等于负荷电流，以能够正常承载负荷。

2.短路承受能力：配电室在发生短路时，断路器需要承受瞬时高电流。

因此，要选择具有足够的短路承受能力的断路器，以确保系统的稳定运行。

根据配电室的短路电流水平选择适当的短路承受能力，通常采用断路能力指标来衡量。

3.开断能力：开断能力指断路器在断开负载电流时的能力，主要取决于断路器的极限开断电流。

要根据负载特性和断路器的开断能力来选择合适的断路器，并确保其能够在不损坏电气设备的前提下，可靠地断开负载电路。

二、安全性能要求1.过载保护：断路器应具备对过载电流的保护功能，以确保负荷在额定电流范围内正常运行。

一般来说，断路器的额定电流应能够覆盖负载电流的长期运行情况，并具备一定的过载容量。

2.过热保护：断路器在长期运行过程中会产生一定的损耗和热量，因此需要具备过热保护功能，以避免过热引起设备损坏或安全事故。

3.精准的瞬时保护：断路器需要具备快速的瞬时保护功能，可以迅速侦测到短路或其他电气故障，并迅速切除故障电路，以保护负载和设备的安全。

4.可靠的操作性能：断路器的操作应简便可靠，能够快速切除故障电路，同时具备可靠的自动重合闸功能，以最短的时间内将负载恢复正常。

三、人机工程要求1.外形尺寸：断路器的外形尺寸应根据配电室的布局和空间要求进行选择，确保能够方便安装和维护。

2.可靠的维护性能：断路器的维护应简便可靠，配备完善的维护设施和工具，以便快速进行维护和检修。

3.可视化显示：断路器应具备直观、可视化的显示功能，能够显示电流、电压等参数，便于操作人员进行实时监控和判断。

4.安全防护：断路器应具备完善的安全防护措施，避免电气灾害和人员误操作。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
