风光互补控制器说明书(最原始版)

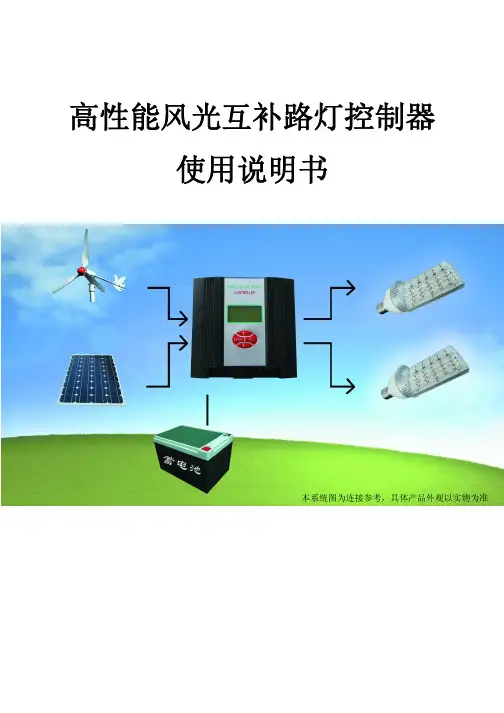

高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。

设备外观大方、液晶指示直观、操作方便。

具有一系列完善的保护功能。

设备充电效率高，空载损耗低。

该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。

风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。

我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。

3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。

4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。

只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。

设备外观大方、液晶指示直观、操作方便。

具有一系列完善的保护功能。

设备充电效率高，空载损耗低。

该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。

风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。

我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。

3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。

4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。

只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

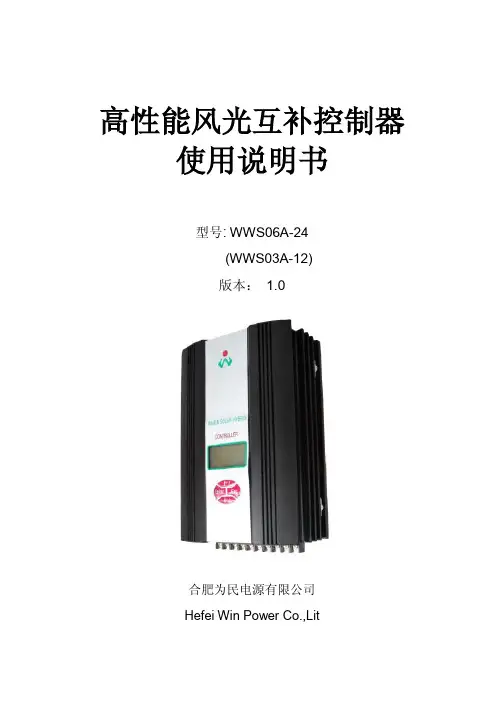

高性能风光互补控制器使用说明书型号: WWS06A-24(WWS03A-12)版本：1.0合肥为民电源有限公司Hefei Win Power Co.,Lit安全注意事项1. 非常感谢您购买为民电源的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (2)三、性能特征 (2)四、操作规程 (3)五、液晶操作及显示说明 (4)5.1按键说明 (4)5.2显示内容说明 (5)5.3液晶按键浏览参数和输出方式 (5)5.4液晶按键设置参数和输出方式 (7)5.5手动刹车设置 (8)六、控制软件 (8)七、性能参数 (10)八、异常现象及处理 (12)九、保修及售后服务 (12)一、产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

本控制器能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有七种输出控制方式的直流输出，以供不同的特性负载灵活使用。

本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。

也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。

当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。

在蓄电池电量较高时，采用限压充电。

也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。

当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。

对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。

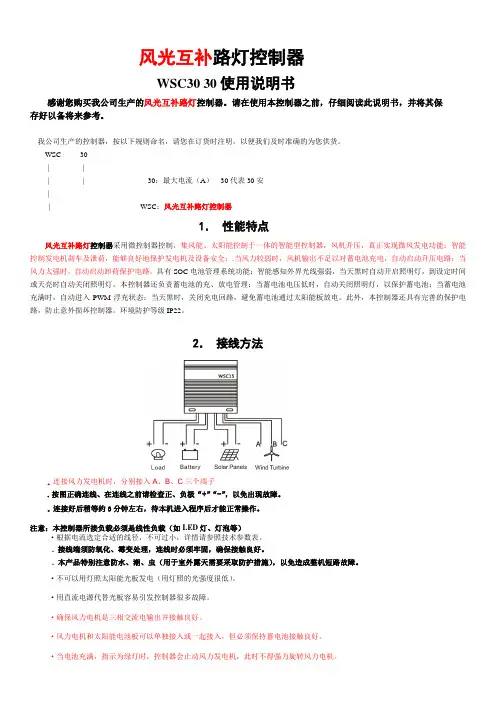

风光互补路灯控制器WSC30 30使用说明书感谢您购买我公司生产的风光互补路灯控制器。

请在使用本控制器之前，仔细阅读此说明书，并将其保存好以备将来参考。

我公司生产的控制器，按以下规则命名，请您在订货时注明，以便我们及时准确的为您供货。

WSC 30| || |_____________ 30：最大电流（A）30代表30安||______________________ WSC：风光互补路灯控制器1．性能特点风光互补路灯控制器采用微控制器控制，集风能、太阳能控制于一体的智能型控制器，风机升压，真正实现微风发电功能；智能控制发电机刹车及泄荷，能够良好地保护发电机及设备安全；.当风力较弱时，风机输出不足以对蓄电池充电，自动启动升压电路；当风力太强时，自动启动卸荷保护电路。

具有SOC电池管理系统功能；智能感知外界光线强弱，当天黑时自动开启照明灯，到设定时间或天亮时自动关闭照明灯。

本控制器还负责蓄电池的充、放电管理：当蓄电池电压低时，自动关闭照明灯，以保护蓄电池；当蓄电池充满时，自动进入PWM浮充状态；当天黑时，关闭充电回路，避免蓄电池通过太阳能板放电。

此外，本控制器还具有完善的保护电路，防止意外损坏控制器。

环境防护等级IP22。

2．接线方法.连接风力发电机时，分别接入A、B、C三个端子.按图正确连线、在连线之前请检查正、负极“+”“-”，以免出现故障。

.连接好后稍等约3分钟左右，待本机进入程序后才能正常操作。

注意：本控制器所接负载必须是线性负载（如LED灯、灯泡等）·根据电流选定合适的线径，不可过小，详情请参照技术参数表。

. 接线端须防氧化、霉变处理，连线时必须牢固，确保接触良好。

. 本产品特别注意防水、潮、虫（用于室外露天需要采取防护措施），以免造成整机短路故障。

·不可以用灯照太阳能光板发电（用灯照的光强度很低）。

·用直流电源代替光板容易引发控制器很多故障。

·确保风力电机是三相交流电输出并接触良好。

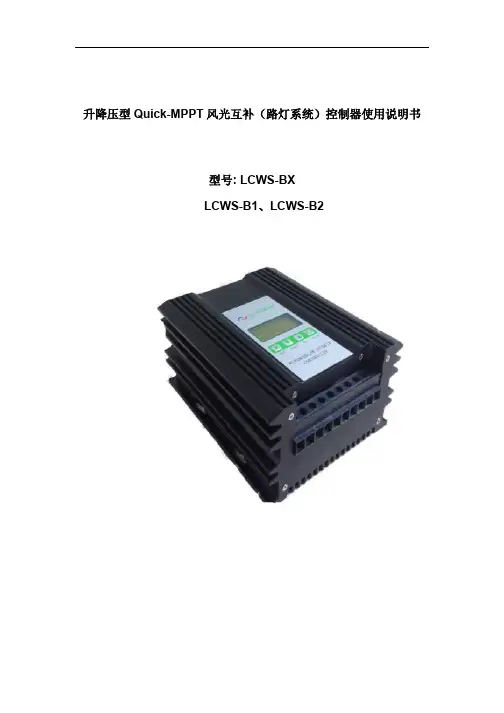

升降压型Quick-MPPT风光互补（路灯系统）控制器使用说明书型号: LCWS-BXLCWS-B1、LCWS-B2安全注意事项1. 非常感谢您购买我公司生产的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (2)三、安装规程 (2)四、液晶操作及显示说明 (4)4.1按键说明 (4)4.2显示内容说明 (5)4.3 昼夜判断 (7)4.4输出模式说明 (5)4.5控制面板操作说明 (5)五、保护机制 (13)六、性能参数 (13)七、常见故障及处理 (15)一、产品概述本控制器专为高端的小型风光互补系统而设计，适用于风光互补路灯系统和风光互补监控系统，其主要功能如下：1)本控制器为高性能风光互补控制器，能同时控制风力发电机和太阳能电池对蓄电池进行充、放电，充电时采用高分辨率的PWM方式对蓄电池进行限压、限流充电，有效延长蓄电池寿命；2)带有精确转速检测及控制模块，可实时查看风机转速，并可根据设置的安全转速上限，实现超速刹车。

3)带有两路直流输出接口，每路最大输出电流可达10A；用户可单独对每一路设置3种不同的输出模式，分别为：光控开光控关、光控开时控关、常开。

4)带有风机MPPT（最大功率点追踪）功能。

本系统运用领先的算法，可自动搜寻最大功率点，实现风能到电能转换的最大化，经测试，本控制器较传统控制器最大能提高充电效率1倍以上。

5)带有定制LCD，用户可通过人机交互接口简单查看和设置控制器状态：可查看项目有：蓄电池电压、风机转速、风机电压、风机电流、风机功率、光电池电压、光电池电流、光电池功率、第1路输出模式、第1路输出的关断时间；第2路输出模式、第2路输出的关断时间、光控开电压点、光控关电压点、白天或夜晚指示、蓄电池电量状态、负载状态，还有过压、欠压、过载、短路等故障状态。

一、风光互补控制器(风光互补路灯控制器)产品功能与特点:采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。

具有2路负载独立输出功能。

智能化软件控制，自动识别12V/24V系统。

具有负载过载保护功能。

具有负载短路保护功能。

具有浮充功能智能滤除短时光照干扰功能具有风力发电机智能停机系统三种亮灯控制模式:光控模式,监控模式,光控+时控模式时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。

光控模式下根据光照度控制点灯。

监控模式可24小时控制输出。

具有晨亮功能。

可以设置各项运行参数。

大功率负载输出能力大电流风能充电控制能力大电流太阳能充电控制能力二、常见问题及处理方法:1 、风光互补控制器在带载工作中过载灯产闪烁。

说明该路负载输出超过额定负载的10%，应检查负载是否超载。

2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。

说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。

3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。

当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。

4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。

5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。

三、产品多角度图片四、产品技术规格参数1、控制器功能说明图标及显示灯说明2、模式说明★光控模式(A):光控模式下,控制器根据太阳能电池输入电压低于设定值时开启负载，太阳能电池板输入电压高于设定值时关闭负载输出。

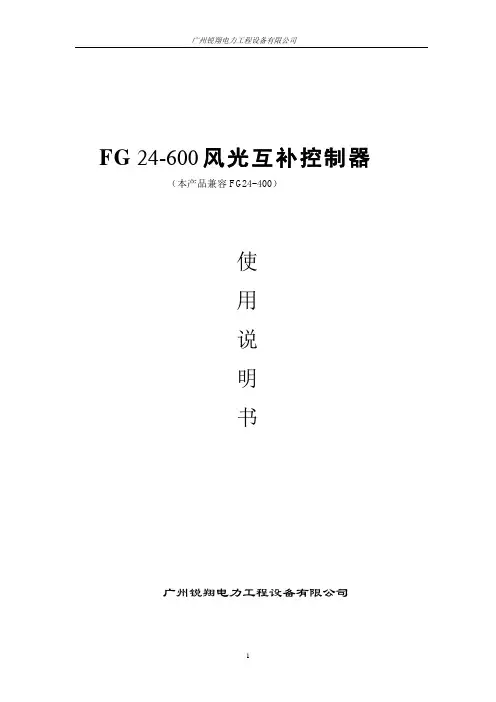

FG 24-600风光互补控制器（本产品兼容F G24-400）使用说明书广州锐翔电力工程设备有限公司产品型号说明FG 24 - 600控制器的总功率蓄电池的额定电压风光互补系统一、产品简介1.1、工作原理图1.1是风光互补控制器的电路原理图。

当太阳能电池组输出电压或风机整流后直流电压高于蓄电池电压时，经风光互补控制器就可以对蓄电池进行充电，在蓄电池未充满时，控制器最大限度地对蓄电池充电，当蓄电池被充满时，控制器控制太阳能和风机发出的电力，使蓄电池处于浮充状态。

当蓄电池放电至接近蓄电池过放点电压时，控制器将给出蓄电池欠压的指示灯告警，并切断负载。

如果风力太大（比如台风），风机转速远远超过额定转速时，为了保护风机和控制器，控制器将根据电池电压发出脉冲软刹车指令，将风机缓慢的停下来,直到完全刹车后30秒恢复到刹车前状态。

图1.1 风光互补控制器原理框图1.2、性能特点◆PWM恒压充电模式，保护蓄电池不被过充电且充分利用能量；◆微电脑芯片控制，控制精确。

◆各路充电压检测具有“回差”控制功能，可防止开关进入振荡状态；◆保护齐全：蓄电池过压保护、蓄电池过放保护及报警、蓄电池反接保护、太阳能电池组反接保护；◆自动软刹车和手动刹车功能，保护风机和风光互补控制器安全可靠的运行；◆两路负载输出，具有光控定时关断（负载1）和光控（负载2）功能。

1.3、技术参数：图1.2 风光互补控制器电气接线说明二、安装使用2.1、拆封检查仔细拆开包装箱，将控制器取出。

首先检查产品铭牌，确定该机型是否与定货相符；检查是否因运输而损坏。

如有异常请与本公司联系。

2.2、电路连接步骤1：将控制器与蓄电池连接，注意极性不要接反。

2：将控制器上的风机短路开关打到BRAKE档，使风力发电机组处于刹车状态，将风机三相输出端分别与控制器风力发电（~、~、~）输入端连接。

3：将太阳能电池板遮蔽后，与控制器光伏输入端连接。

4：仔细检查各连接是否正确，牢靠。

SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。

基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。

该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。

除此之外，还具有光控和时控功能。

光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。

时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。

二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。

风光互补照明智能控制器MYSWC系列苏州美阳新能源科技有限公司2010年08月一、公司简介苏州美阳新能源科技有限公司座落于风景秀丽的苏州市吴中区木渎古镇，占地65亩。

是集太阳能光伏/风光互补的研发、生产、销售、服务为一体的高新技术型企业。

公司拥有一个独立的研发中心，在太阳能光电转换和LED半导体照明科技方面拥有多项完全自主知识产权的核心技术，公司研发部参与了多个国家级和省部级的光伏项目开发。

为了提高产品的质量，不断满足用户需求，公司不断加大科研投资力度，并与教育部光伏系统工程研究中心建立了全面的合作关系。

美阳新能源光伏产品包括：太阳能灯（路灯、庭院灯、杀虫灯、草坪灯）；风光互补（风光互补路灯、风光互补电站）；光伏电站（移动电站、独立电站、并网电站）；控制器（太阳能控制器、风光互补控制器、太阳能市电互补控制器）、LED日光灯、太阳能其他产品（候车厅、楼道灯、广告灯箱等）。

产品自进入市场以来，因其品牌的优势、良好的品质和完善的服务体系，已经在业内赢得了良好的声誉。

公司以“创阳光事业，展美好生活”为愿景，立足高端，放眼世界，使技术和产品水平达到国际光伏行业先进水平，我们的使命是：推动我国乃至世界新能源领域的科技创新和发展。

二、荣誉资质三、产品说明1、风光互补照明智能控制器简介本控制器是一款专门为风能、太阳能发电系统设计的，集风能、太阳能控制于一体的智能型控制器。

2、功能描述本控制器不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。

1）过载控制功能：当过载时，超过20秒后，会自动切断负载，负载指示灯慢闪。

遇到过载，请确认负载型号和功率，及时更换负载。

按复位按钮可恢复供电。

2）短路锁定功能：当负载短路时，负载立刻切断，负载指示灯快闪。

遇到上述短路情况，请务必认真检查负载是否正确安装、先检查出短路线路再重新安装负载。

3）防感应雷冲击保护功能：光伏输入端具有防感应雷冲击保护功能。

风光互补(通用/路灯)控制器说明书一、型号及意义G W S xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。

2、有LCD和LED两种显示方式的机型可供选择。

3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。

4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。

5、两路路灯定时时间分别可设。

6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。

7、具有光控、双时段时控、可选择的天亮前二次开灯功能。

天黑时光控制开灯（两路同时开灯），第一定时器开始计时。

在第一定时器定时时间满时关闭第二路灯（负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负载一）天亮后既使定时未到也会关灯。

若使用了天亮前二次开灯功能则自动记忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。

8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充电管理。

9、具有温度补偿功能，在-38℃—60℃的范围进行-30mV/（℃*12V）的温度补偿。

以满足不同温度下蓄电池的充电特性。

10、独立的温度探头可放置在蓄电池有代表性的测温点上。

以测得精确的蓄电池温度。

11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进行充电管理。

12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。

13、具有过流、短路保护功能，工作稳定可靠。

当负载电流超过额定值时，过载指。

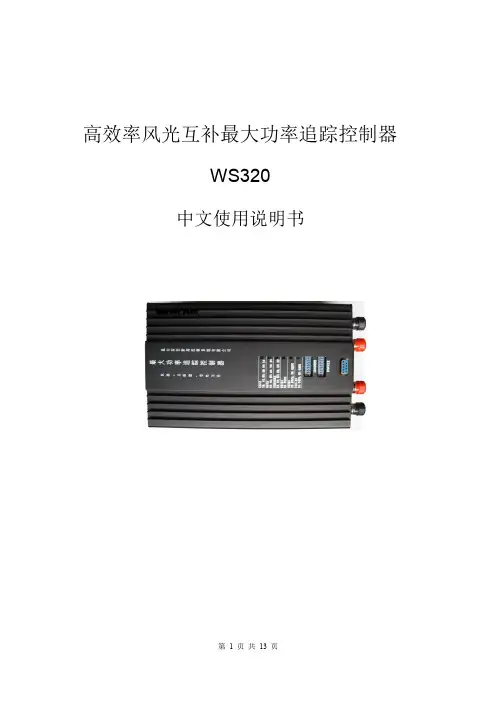

高效率风光互补最大功率追踪控制器WS320中文使用说明书目录一、规格……………………………………………………………二、系统说明及安装………………………………………………二、系统说明及安装本控制器专门为风能/太阳能直流供电系统设计(如图1)，并使用了专用芯片的智能化控制器。

具有短路、过载、独特的防反接保护，充满、过放自动判断、恢复等全功能保护措施，详细的充电指示、蓄电池状态，可以实现自动识别黑白天，完全做到了无人值守。

本控制器采用了高效mppt的充电方式对蓄电池进行充电，保证蓄电池工作在最佳状态，大大延长了蓄电池的使用寿命，具有多种工作模式，输入模式选择，满足用户各种需要。

图1 系统框图(1)、接线说明图2 接线说明1、太阳能输入模块PV+,PV-PV+、PV-，太阳能输入的正负极。

安装时将PV+接太阳能电池板的正极，PV-按太阳能电池的负极。

2、放电开关LOAD1+,LOAD2+,LOAD1-,LOAD2-两路放电，LOAD1+,LOAD1-形成一路放电回路，LOAD2+,LOAD2-形成另一路放电回路。

LOAD2回路为恒流放电，可以选择半功率/全功率放电模式。

LOAD2放电电流的大小在拨码开关中设置，见拨码开关设置。

安装时将LOAD1+或LOAD2+接负载的正极，LOAD1-或者LOAD2-接负载的负极。

3、电池电压的正负极BAT+,BAT-安装时将BAT+连接至电池的正极，将BAT-连接至电池的负极。

4、风能输入模块G,S,T,RG为大地，S,T,R三相电输入安装时将G连接风机的地，将S,T,R三线连接风机的三相输出。

5、光电开关用来判断白天/黑夜，也可用太阳能电池判断白天/黑夜。

见”光控点设置”。

6、外部DC市电+接DC+，市电-接DC-，当电池电压过低时用此外部DC作为放电电源。

(2)、拨码开关说明图3、拨码设置1、风机手动刹车如果需要让风机停下来，可通过此拨码开关来实现。

向上风机正常工作，向下风机刹车。

风光互补MPPT 电源能量管理电源能量管理控制器功能说明书控制器功能说明书控制器功能说明书（（V1.0） 一,概述全球第一款智能型风光互补MPPT 电源能量管理控制器是一款风能，太阳能高级能源管理器。

内部集成了高效的LED 驱动器；风能MPPT 跟踪系统；太阳能MPPT 跟踪系统。

全新的设计理念，开放式的用户级应用配置方式，使控制器应用面更广，精确控制能量输入输出。

最大程度的延长连续输出时间，特别在目前风光互补路灯工程上的应用，更是发挥极致！在配置合理的情况下，即使长时间阴雨。

无风状态下也能工作超过30天的不灭灯时间。

完全突破风光互补路灯应用的能量屏障。

LED 光源光源最最适合使用适合使用（内部不需要恒流源）（内部不需要恒流源）性能特点：1. 提供风力发电机最大功率跟踪（MPPT ）通道 (独立控制). 1路2. 提供太阳能输入最大功率跟踪（MPPT ）通道 (独立控制). 1路3. 提供高达120W 输出的LED 驱动器，最大效率95%，免除恒流源4. 3位高亮度数码管显示位高亮度数码管显示，设置参数，设置参数5. 风机/太阳能输入通道反接太阳能输入通道反接，过流，过载，雷击，过流，过载，雷击，过流，过载，雷击保护保护6. 输出通道保护（开路，短路，过载，反接，雷击）7. 电池端输入反接保护(持续反接不损坏任何部件)8. 电池过充,过放保护,采用安全的充电管理功能,可以在充电时候可以在充电时候修修复电池,大幅度延长电池寿命.9. 风机自动/手动卸荷功能，独特的卸荷控制技术保证风机平滑刹车，避免大惯性变化,提高风机机械寿命.10. 根据需求,可以提供市电切换功能,电池无电后,自动切换到市电上,保持输出稳定有效.11. 预留了RS232通讯接口,可以提供通讯管理功能.扩展为有线，无线远距离通讯成为可能。

12. 提供计算机操作软件，方便管理控制，快速定制应用。

注意：在开始使用控制器前，请仔细阅读说明书，否则错误的使用方法可能损坏控制器则错误的使用方法可能损坏控制器。

风光互补控制器使用说明书型号：WWS30-240版本：1.0泰州市伊太尔机电制造有限公司Taizhou Eastyle Mechanical & Electrical Manufacture Co., Ltd.安全注意事项1. 非常感谢您购买伊太尔机电的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (1)三、性能特征及保护功 (1)四、控制面板说明 (2)五、系统说明 (3)六、操作规程 (4)七、使用环境 (4)八、安全及保护 (5)九、故障分析 (5)十、技术参数 (6)十一、售后服务 (6)一、产品概述风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。

设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。

本控制器采用PWM无级卸载方式控制风机和太阳能电池对蓄电池进行智能充电。

在太阳电池板和风力发电机所发出的电能超过蓄电池存储容量时，控制系统必须将多余的能量消耗掉，从而保证了最佳的蓄电池充电特性，使得电能得到充分利用。

由于蓄电池只能承受一定的充电电流和浮充电压，过电流和过电压充电都会对蓄电池造成严重的损害。

本控制器通过单片机实时检测蓄电池的充电电压和充电电流，并通过控制风机充电电流和光伏充电电流来限制蓄电池的充电电压和充电电流，确保蓄电池既可以充满，又不会损坏。

从而确保了蓄电池的使用寿命。

数字化智能控制，核心器件采用功能强大的单片机进行控制，使得外围电路结构简单，且控制方式和控制策略灵活强大；功率器件则采用优质的进口器件，从而确保了控制器优异的性能和稳定性。

传真：普及型风光互补路灯风光互补路灯管理管理管理控制器功能说明书控制器功能说明书控制器功能说明书（（V1.0）一,概述普及型风光互补路灯管理控制器是可以管理风机，太阳能充电；路灯输出控制功能。

适用于风光资源相对适中的场合。

在路灯控制系统中，可以充分发挥其潜力，此控制器提供强大的控制功能 :功能如下:1. 提供风能提供风能发电发电发电输入通道输入通道 (独立控制). 1路2. 提供太阳能输入通道 (独立控制). 1路3. 提供光控输出通道(硬件硬件复用复用) 2路4. 提供时提供时控输出通道控输出通道(硬件复用) 2路5. 输入通道反接保护(包含太阳能,风能风能输入输入)6. 输出通道限流保护(包含2路输出，独立保护)7. 电池输入反接保护(持续反接持续反接不损坏不损坏不损坏任何部件任何部件)8. 电池过电池过充充保护,过放保护,采用安全的充电管理功能,可以在充电时候修复电池,大幅度延长电池寿命.9. 风机自动卸荷功能,手动软手动软卸荷卸荷卸荷功能功能,独特的独特的卸荷卸荷卸荷控制技术保证风控制技术保证风机不会大惯性变化,提高风机机械寿命.10. 根据需求,可以提供市电切换功能,电池无电后,自动切换到市电上,保持输出保持输出稳定稳定稳定有效有效.11. 预留了PWM 通讯接口,可以提可以提供通讯管理功能供通讯管理功能.注意：在使用控制器钱请仔细阅读说明书，否则错误的使用方法可能损坏控制器。

接口输入输出接口二,输入输出风机输入---------3相风机交流电压输入端;输入电压<50V,输入电流<=20A。

太阳能输入-------太阳能电压输入端; 输入电压<50V,输入电流<=15A。

电池输入-------电池输入端;电池电压24V/12V等级（注意输入电压极性），具体控制器外壳有型号标注。

[输出+ 输出1-] ------光控/时控第一路输出,输出连续电流为12A，瞬时峰值电流为60A，带过流，短路保护。

风光互补控制器使用说明书设备型号：SWC-10-48l产品介绍我公司生产的风光电集成互补控制器，是集太阳能、风能与一体的智能系统充电控制设备。

设备可控制保护风力发电机和太阳能电池板对蓄电池进行智能充电。

设备外观大方、液晶指示直观、操作方便。

具有过压、欠压、过载、过热、短路、防雷、PWM 卸载、过压自动刹车、蓄电池反接和开路保护等完善的保护功能。

核心控制元件采用美国ATMEL 原装微控制主芯片，功率器件则采用优质的德国XYIS进口器件。

本电源整机效率高，充电效率高，空载损耗低。

经大量实践证明，该系统运行安全、稳定、可靠，使用寿命长。

具有较高的性能价格比。

l产品特点1、PWM无级卸载：在太阳电池板和风力发电机所发出的电能超过蓄电池时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接上，此时蓄电池一般还没有充满，但能量却全部被耗在卸荷上，从而造成了能量的浪费。

有的则采用分阶段接上卸荷，则阶段越多，控制效果越好，但一般只能做到五六级左右，所以效果仍不够理想。

我公司采用的控制方式是PWM（脉宽调制）方式进行无级卸载，即可以达到上千级的卸载。

所以，在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷上。

从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。

2、稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接、防雷、蓄电池开路保护、PWM卸载和过压自动刹车等完善的保护功能，从而确保了系统的稳定性。

3、风力发电/太阳能发电充电控制一体：结构简单，维护方便。

4、风光互补：由于风力资源和阳光资源在不同的地域、季节、天气条件下分布不同，采用风光互补系统具有一定的互补性。

同时充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡。

5、LCD显示蓄电池电压和充电电流动态参数：使得用户能够直观了解风机充电电流的大小和蓄电池的状态，并可以根据蓄电池的电压来调节使用负载的大小和时间。

JHK230系列风光互补控制器使用手册上海致远绿色能源有限公司版本号1.00发布2011.11.31目录1 基本信息1.1 操作说明本手册是每个JHK系列控制器的一部分。

为进一步明确，本手册提到的控制器的功能描述适用于所有的JHK型号。

操作说明作为指导方针，用于安全和高效的使用JHK系列控制器。

任何使用或安装逆变电源的人员需要完全理解并且必须遵守操作说明。

逆变电源的安装和调试必须由具有相关资格的专业人员来实施。

安装和使用必须符合当地的安全法规和相关的国家标准要求。

1.2 符号约定1.3 质量和保修每台JHK系列控制器在生产和组装过程中，都经历了几道不同检验和测试程序。

所有工作都是严格遵守既定的程序进行的。

每台JHK系列控制器都有一个序列号，用于检查特定的数据，完整的跟进每个产品。

因此，请不要去掉产品铭牌（图1）。

JHK系列控制器的保修期为一年，终生维护。

图1 产品铭牌1.3.1 无保修条款不按照本手册规范使用JHK系列控制器，进而导致的产品损坏，不在保修范围内。

因以下原因造成的损坏实例，也不在保修范围内：1）蓄电池电压组高于350V2）蓄电池组极性反接3）光伏阵列极性反接4）燃油发电机额定输出不符合220V/50Hz5）超过500mm高处的跌落或机械冲击6）未经GHREPOWER明确授权而进行的修改或维修7）原厂的标识丢失1.3.2 免责条款GHREPOWER无法监控整个控制器放置、调试、使用、维护和服务的过程。

因此，我们没有责任和义务承担因为不正确的安装（不遵从手册说明、功能设置错误、维护不当），所造成的损坏、费用或损失。

用户应该对GHREPOWER的控制器的使用负全部责任。

本产品不是设计用于和保障，如支持生命的设备或其它极重要的装置（具有对人体或环境造成伤害的潜在风险）。

因控制器使用而造成的任何专利权或第三方权利的侵害，我们不具有任何责任。

GHREPOWER有权对产品进行升级，恕不提前通知。

风光互补(通用/路灯)控制器说明书一、型号及意义G W S xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。

2、有LCD和LED两种显示方式的机型可供选择。

3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。

4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。

5、两路路灯定时时间分别可设。

6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。

7、具有光控、双时段时控、可选择的天亮前二次开灯功能。

天黑时光控制开灯（两路同时开灯），第一定时器开始计时。

在第一定时器定时时间满时关闭第二路灯（负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负载一）天亮后既使定时未到也会关灯。

若使用了天亮前二次开灯功能则自动记忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。

8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充电管理。

9、具有温度补偿功能，在-38℃—60℃的围进行-30mV/（℃*12V）的温度补偿。

以满足不同温度下蓄电池的充电特性。

10、独立的温度探头可放置在蓄电池有代表性的测温点上。

以测得精确的蓄电池温度。

11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进行充电管理。

12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。

13、具有过流、短路保护功能，工作稳定可靠。

当负载电流超过额定值时，过载指示灯闪烁；当负载电流超过额定值的120-150%时，过载指示灯长亮并切断负载。

当负载短路时立即切断负载，并过载指示灯长亮。

四、机器外观样式1、LCD控制器外观式样如图所示：2、LED控制器外观式样如图所示：五、显示界面和设置1、LCD显示器显示界面a)欢迎界面开机后显示欢迎界面几秒后进入工作参数显示界面。

风光互补(通用/路灯)控制器说明书一、型号与意义GWS xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。

2、有LCD和LED两种显示方式的机型可供选择。

3、可视化的人机对话界面：LCD或LED显示，按键或拔码进展设置和控制操作。

4、采用单片机实现了高智能化的控制，对蓄电池的充电进展科学化的管理。

5、两路路灯定时时间分别可设。

6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。

7、具有光控、双时段时控、可选择的天亮前二次开灯功能。

天黑时光控制开灯〔两路同时开灯〕，第一定时器开场计时。

在第一定时器定时时间满时关闭第二路灯〔负载二〕同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯〔负载一〕天亮后既使定时未到也会关灯。

假设使用了天亮前二次开灯功能那么自动记忆前一日天亮时间，在天亮前会再次开灯约一小时〔两路同时〕。

8、蓄电池的充电电压门限值可进展设置，以便对不同特性的蓄电池进展合理的充电管理。

9、具有温度补偿功能，在-38℃—60℃的围进展-30mV/〔℃*12V〕的温度补偿。

以满足不同温度下蓄电池的充电特性。

10、独立的温度探头可放置在蓄电池有代表性的测温点上。

以测得准确的蓄电池温度。

11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进展充电管理。

12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。

13、具有过流、短路保护功能，工作稳定可靠。

当负载电流超过额定值时，过载指示灯闪烁；当负载电流超过额定值的120-150%时，过载指示灯长亮并切断负载。

当负载短路时立即切断负载，并过载指示灯长亮。

四、机器外观样式1、LCD控制器外观式样如下图：2、LED控制器外观式样如下图：五、显示界面和设置1、LCD显示器显示界面a)欢送界面开机后显示欢送界面几秒后进入工作参数显示界面。

200W-600w 系列风光互补路灯控制器（友好型）用户使用手册●型号: SSWC-06-1224●版本：2011-5.0VS 一. 产品概述该高性能控制器为小型风光互补系统特别设计，特别适合于风光互补路灯系统和风光互补道路监控系统。

设备能智能控制风力发电机和太阳能板对蓄电池进行安全高效地充电，同时提供两路稳定直流输出，对照明或监控设备供电。

本控制器有两路直流输出，每路均有3种输出控制方式：1常开、2光控开,光控关、3光控开,时控关。

用户可在产品出厂前明确设置定义，以满足不同系统要求。

其中时控可过面板上的按键来自行设定数值。

另外，本控制器具有完善的保护功能，包括：太阳能板夜间防反充、太阳能电池防反接、蓄电池过充过放电、蓄电池防反接、电池掉电保护、负载短路保护、防雷、风机自动刹车等。

本控制器设计采用智能化、模块化，结构简单、功能强大，全部选用工业级的优质元器件和严格的生产工艺制造，从而适合于低温等相对恶劣的工作环境。

通过多年的实际工程案例检验，我司控制器具可靠性高，运行稳定等特点。

二． 型号说明公司代码(Sunway) S W C-06-1224 蓄电池组额定电压12V ，24V 自适应 表示风机额定功率600W 控制器（Controller ） 风能（Wind Energy ） 太阳能（Solar Energy ）三．安全注意事项非常感谢您购买我公司的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

安装时请使用绝缘工具，切勿使用劣质工具。

请勿使用质量不佳的蓄电池，以免漏液腐蚀或起火燃烧。

请勿使用过细或质量不佳的电缆，以免引起漏电或火灾。

请勿打开控制器外壳自行维修。

切勿将蓄电池正负极接反，切勿将太阳能电池板正负极接反。

请勿将控制器放置在潮湿、雨淋、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。
