2017初中物理电学中考测试题

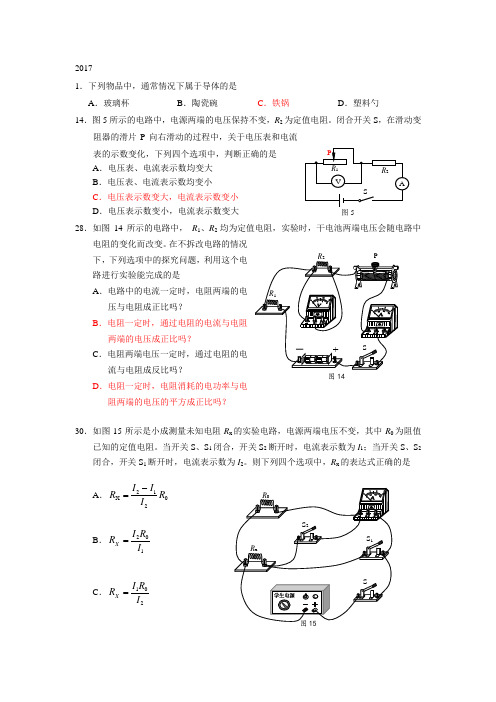

20171． 下列物品中，通常情况下属于导体的是 A ．玻璃杯B ．陶瓷碗C ．铁锅D ．塑料勺14．图5所示的电路中，电源两端的电压保持不变，R 2为定值电阻。

闭合开关S ，在滑动变阻器的滑片P 向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A ．电压表、电流表示数均变大B ．电压表、电流表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大28．如图14所示的电路中， R 1、R 2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变。

在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是A ．电路中的电流一定时，电阻两端的电压与电阻成正比吗？B ．电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C ．电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D ．电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？30． 如图15所示是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻。

当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2。

则下列四个选项中，R x 的表达式正确的是 A ．0212X R I I I R -=B ．12I R I R X =C ．201I RI R X =图14D ．0121R I I I R X -=32． 图17所示的电阻箱的示数是________Ω。

34． 有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关。

他将该电阻、电流表和开关串联起来，接在电源两端。

先用冷风使电阻降温，闭合开关，观测电流表示数为I 1，并记录，断开开关。

再用热风使电阻升温，闭合开关，观测电流表示数为I 2，并记录。

他发现：I 1< I 2。

则小明所探究问题的自变量是：________。

1 （2015•眉山）如图所示，灯 L 标有“6V 3.6W ”字样，电源电压保持不变，闭合开关 S ，电 流表示数为 0.1A ，灯实际功率为 0.9W （灯丝电阻不随温度变化）．求： （1）定值电阻 R 的阻值； （2）电路的总功率；（3）通电 1min 灯 L 消耗的电能．2. (2015•河北)如图甲所示的电路中，电源电压不变，小灯泡的额定电压为2.5V ，变阻器的 最大阻值 R 为定值电阻 R 的三倍。

闭合开关 S ，当滑片 P 置于某点时，电压表示数为 2.5V ，电流表示数为 I ，当滑片 P 置于最右端时，电流表示数为 I ，且 I ：I =5：4。

两次变阻器连1 2 2 1入电路的电阻之比 R ：R=8：15。

图乙是该小灯泡 I-U 图像。

求：1（1）小灯泡正常发光时的电阻值；（2）滑片置于最右端时，小灯泡的实际功率； （3）电源电压。

3.（2015•荆州）电源电压为 25V 且保持不变， R 为定值电阻，R 为滑动变阻器，其上标有“50Ω 2A ”的字样，电流表 A 的量程为 0～0.6A ，电流 表 A 的量程为 0～3A ，灯泡 L 标有“5V 1W ” 的字样．（1）灯泡 L 正常工作时的电流是多大？ （2）闭合 S ，断开 S 、S ，灯泡恰好正常工作，求 R 的阻值． （3）S 、S 、S 均闭合，求滑动变阻器 R 连入电路的阻值为多大时电路功率最大？并求出 此种情况下电路 1min 消耗的电能．4. (2015 连云港)如图甲所示，电源电压恒定，R 为定值电阻。

将滑动变阻器的滑片从 a 端滑到 b 端的过程中，电压表示数 U 与电流表示数 I 间的关系图象如图乙所示。

求：（1）滑动变阻器 R 的最大阻值；（2）R 的阻值及电源电压；（3）当滑片滑到滑动变阻器的中点时，电阻 R 消耗的功率。

0 1 21 2 1 2 1 1 2 25. （2015•泰安）如图所示，电源电压保持不变，小灯泡L 标有“3V 1.5W ”的字样，滑动变 阻器 R 的阻值变化范围为 0～70Ω，定值电阻 R 的阻值为 30Ω．求： （1）小灯泡 L 正常发光时的阻值为多少？ （2）当 S 、S 和 S 都闭合，滑动变阻器的滑片滑到 a 端时，小灯泡 L 恰好正常发光，此时 电流表的示数为多少？（3）保证电流表有示数时，滑动变阻器的滑片应怎样移动，同时开关应怎样闭合或断开才 能使电路的总电功率最小？最小电功率为多少？6. ( 2015· 潍坊)如图所示，电源电压保持不变，电阻 R 为 30Ω，小灯泡 L 标有“6V 3W ”字1 样．闭合 S,断开 S 、S ，滑动变阻器滑片 P 移至最右端时，小灯泡 L 恰好正常发光．闭合 S 、1 2S 、S ，滑动变阻器滑片 P 移动至最左端时，电路消耗的电功率为 3W ．忽略小灯泡电阻随 12温度的变化.求：（1）电源的电压及小灯泡 L 的电阻；（2）滑动变阻器的最大阻值；（3）闭合 S ，断开 S 、S ，滑动变阻器消耗的电功率为 0.72W 时，电流表的示数。

2017年山东省烟台市中考物理试卷一、选择题7．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④B．②③C．①②D．②④10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱12．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题18．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是，将它们并联在电路中，产生热量较多的是（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为．25．图甲是利用电流表、电压表测量电阻的实验原理图．图乙是小红连接的实物实验电路图．（1）依照小红连接的电路，闭合开关，滑动变阻器的滑片向左端移动，请写出你观察到的实验现象．（2）请你在图乙中只改动一根导线连接，使电路正常工作（用“×”标出改动导线，以笔划线代替导线，画出改接导线）．（3）电路改接正确后，调节滑动变阻器的滑片到某位置时，电压表和电流表的示数如图丙、丁所示，此时被测出R x的阻值为多少？27．我们生活在电的时代，电能的广泛使用，使电能的社会需求日趋紧张．节约电能，提高能源的利用率是一个在国民经济中具有重要战略意义的问题．改造和淘汰陈旧的设备、采用高压输电是节约能源的重要措施．其电站与用户间距离为10km，输送的电功率为6.0×104kW，每米输电导线的电阻为1.8×10﹣3Ω，若输电电压从1.0×105V提高到3.0×105V．（1）求输电线路损耗的电功率减少了多少？（2）现输电导线在某处发生了短路，为确定短路位置，检修员在电站利用电压表、电流表和电源接成如图1所示电路进行检测．电压表的示数为3.0V，电流表的示数为0.5A，则短路的位置离电站的距离为多少？（3）安全用电的常识之一是不靠近高压电，而双脚站在高压线上的小鸟（两脚间距离为5cm，电阻为104Ω）居然安然无恙（图2），计算说明小鸟为什么不会触电死亡？在你的计算中运用了什么近似条件？。

电路一、选择题1．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开．这是因为（ ）A ．同种电荷相互排斥B ．异种电荷相互排斥C ．分子之间存在斥力D ．分子之间存在空隙2．下列说法正确的是A ．“光年”是时间单位B ．太阳是宇宙的中心C ．在原子、中子和原子核中，尺度最小的是中子D ．两个物体相互摩擦时，得到电子的物体带正电 4．关丁粒子和宇宙，下列说法正确的是A ．摩擦起电可以产生电子B ．原子核是由质子和电子组成的C ．光年是长度单位D ．宇宙中天体的位置是恒定不变的3．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）A ．带电棒一定带正电B ．带电棒一定带负电C ．两片金属箔一定带异种电荷D ．两片金属箔一定带同种电荷7．有两个相同的验电器A 和B ，A 带负电，B 不带电．当用金属棒连接A 和B 的金属球时，A 的金属箔张角变小，B 的金属箔明显张开，如图所示．则下列说法正确的是（ ）A ．金属棒一定带正电B ．验电器B 带上了负电C ．瞬间电流从验电器A 流到验电器BD ．金属箔张开是因为金属箔带了异种电荷相互排斥9．如图甲所示，A 和B 是两个相同的验电器，A 带负电荷，B 不带电．用带有绝缘柄的金属棒把A 和B 连接起来，观察到A 的金属箔张开的角度减小，B 的金属箔由闭合变为张开，如图乙所示，下列描述错误的是（ ）A ．金属杆是导体B ．验电器B 的两金属箔片能够张开，是因为带上了同种电荷ABAB甲乙C ．实验中金属杆和金属球接触的一瞬间，验电器B 中的金属箔带上了负电荷D ．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A 流向B13．如图所示，两个相同的验电器A 和B ，A 带正电，B 不带电，用带有绝缘柄的金属棒把A 和B 连接起来，下列说法不正确的是A ．A 金属箔张角变小，说明它得到电子B ．B 金属箔张角变大，说明两金属箔带上同种电荷C ．自由电子从B 向A 定向移动，形成瞬间电流D ．正电荷从A 向B 定向移动，形成瞬间电流7．如图所示，验电器箔片闭合。

2017全国中考物理真题汇编电流和电路（精校版）第一节摩擦起电一．选择题1．（2017·福建）如图1所示的“吸引现象”由静电引起的是（C）A．磁铁吸引硬币B．压紧的铅块互相吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上图1 图22.（2017·安徽）带电体之间的静电力是通过电场产生的．如图2所示，两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力；A处于B激发的电场中，就受到了由B指向A的作用力．关于B带电体受到的静电力，下列分析正确的是（A）A．B处于A激发的电场中，就受到了由A指向B的作用力B．B处于自身激发的电场中，就受到了由A指向B的作用力C．A处于B激发的电场中，就对B产生了由B指向A的作用力D．A处于自身激发的电场中，就对B产生了由B指向A的作用力3.（2017·咸宁）塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（B）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起4.（2017·常州）与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（A）A．电子从玻璃棒转移到丝绸B．中子从玻璃棒转移到丝绸C．质子从丝绸转移到玻璃棒D．原子核从丝绸转移到玻璃棒5.（2017·苏州）关于粒子和宇宙，下列说法正确的是（C）A．摩擦起电可以产生电子B．原子核是由质子和电子组成的C．光年是长度单位D．宇宙中天体的位置是恒定不变的6.（2017·株洲）摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于（A）A．电子从毛皮转移到了橡胶棒B．电子从橡胶棒转移到了毛皮C．质子从毛皮转移到了橡胶棒D．质子从橡胶棒转移到了毛皮7.（2017·河南）如图1所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥8.（2017·大连）用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（）9.（2017·南通）把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A．同种电荷相互排斥B．异种电荷相互排斥C．分子之间存在斥力D．分子之间存在空隙10.（2017·衢州）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图2）．则下列判断正确的是（）A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带负电，丙带正电D．乙带正电，丙带负电11.（2017·郴州）现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电12.（2017·广州）如图1，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷图1 图2 图313.（2017·营口）如图2所示，用毛皮摩擦过的橡胶棒取接触验电器金属球，发现验电器的箔片张开，下列说法错误的是（）A．摩擦起电的实质是电子的转移B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电D．验电器的乙部件必须是导体14.（2017·常德）如图3所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．A金属箔张角变小，说明它得到电子B．B金属箔张角变大，说明两金属箔带上同种电荷C．自由电子从B向A定向移动，形成瞬间电流D．正电荷从A向B定向移动，形成瞬间电流15.（2017·北京）下列物品中，通常情况下属于导体的是（）A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺16.（2017·乐山）下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．运动鞋的橡胶底C．玻璃杯D．塑料直尺17.（2017·桂林）通常情况下，以下物体属于导体的是（）A．铁丝B．木块C．陶瓷碗D．橡胶轮胎18.（2017·广西）下列物品中，通常情况下属于导体的是（）A．橡胶B．金属小刀C．塑料刻度尺D．木制三角板19.（2017·菏泽）下列物品中，通常情况下属于导体的是（）A．玻璃杯B．不锈钢锅C．陶瓷碗D．干木棒20.（2017·毕节）下列物品中，通常情况下属于导体的是（）A．玻璃瓶B．橡皮擦C．钢尺D．塑料笔杆21.（2017·宜昌）下列每组物体在通常情况下都是绝缘体的是（）A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地22.（2017·聊城）下列材料中，属于绝缘体的是（）A．金属B．橡胶C．人体D．食盐水溶液23.（2017·呼和浩特）关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子24.（2017·扬州）在下列三个小实验中．如图1甲所示，用带电塑料棒靠近不带电的铝箔条一端时，铝箔条会向塑料棒偏转，原因是带电体具有吸引轻小物体的性质；如图乙所示，将一薄塑料片水平插入磁铁和回形针之间，回形针不会（会/不会）落下来；如图丙所示，将矿泉水瓶注满水并盖紧瓶盖，在a、b、c处开小孔（a和b在同一水平面上），只有 c 孔有水喷出．25.（2017·泰州）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有吸引轻小物体的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图2所示），验电器的金属箔片张开，这是因为箔片带同（同/异）种电荷相互排斥，摩擦起电的实质是电子在物质间转移．图1 图2 图326.（2017·威海）丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中失去电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是同种电荷相互排斥．27.（2017·六盘水）丝绸与玻璃棒摩擦，丝绸会带负电荷，如果将丝绸与一个负电荷的轻质小球靠近，它们之间会互相排斥（选填“吸引”或“排斥”）．28.（2017·牡丹江）将两个充气后的气球用丝线悬挂起来，让它们碰在一起，再用毛织品分别摩擦两个气球相接触的部分，放开气球后观察到的现象是两个气球相互排斥，原因是和毛织品相互摩擦的两个气球带同种电荷，同种电荷相互排斥．29．（2017·兰州）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器得到（选填“得到”或“失去”）电子，所带的负（选填“正”或“负”）电荷增多的缘故．30.（2017·河池）将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被吸引，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为电能和内能．31.（2017·绥化）在干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，这是用摩擦的方法使物体带电，带电体具有吸引轻小物体的性质．32.（2017·天水）用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带正电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．33.（2017·安徽）摩擦起电实际上是电子在物体之间的转移．与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒失去了电子（选填“得到”或“失去”）．34.（2017·江西）如图3所示，是部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的梳子摩擦最容易起电，且它们摩擦后毛皮带正电．（选填“正”或“负”）．35.（2017·庆阳）如图1所示是在中国科技馆一位同学在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了同种（选填“同种”或“异种”）电荷，因而竖起张开．图1 图2 图336.（2017·淮安）将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图2所示的现象，这是因为塑料丝带上了同种电荷，彼此相互排斥；使塑料丝带电的实质是电子在物体间发生了转移．37.（2017·齐齐哈尔）科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图1所示，这是由于头发丝带同种（选填“同种”或“异种”）电荷而互相排斥的结果．38.（2017·昆明）用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带负电．该小球之所以带这种性质的电荷，是因为它得到了电子（填“得到”或“失去”）．39.（2017·湘潭）如图，验电器是检测物体是否带电（选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有同种（选填“同种”或“异种”）电荷，相互排斥（选填“吸引”或“排斥”）．第二节电流和电路一选择题1．（2017·长春）下列用电器中，没有用到电流的热效应工作的是（B）A．电暖气B．电风扇C．电熨斗D．电饭锅2.（2017·青岛）第一个发现“电流磁效应”的科学家是（D）A．法拉第B．安培C．牛顿D．奥斯特3. （2017·大连）下列措施中，属于利用电流热效应的是（B）A．电视机的后盖有很多孔B．电饭锅的发热板装在底部C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇4. （2017·菏泽）下列用电器中，利用电流热效应工作的是（A）5. （2017·牡丹江）下列用电器利用电流的热效应工作的是（D）6. （2017·怀化）下列用电器属于利用电流热效应工作的是（A）A．电饭锅B．电风扇C．计算机D．电视机7. （2017·北京）下列家用电器中，将电流热效应作为工作原理的是（B）A．电视机B．电热水器C．抽油烟机D．电冰箱8. （2017·六盘水）下列用电器中是利用电流热效应工作的是（A）A．电饭锅B．洗衣机C．电冰箱D．电视机9. （2017·临沂）如图所示的几种器件，工作时应用了电磁感应现象的是（B）10. （2017·来宾）如图所示的家用电器中，利用电流热效应工作的是（C）图111. （2017·乌鲁木齐）下列家用电器中，工作电流最小的是（D）A．空调器B．洗衣机C．微波炉D．电子钟12. （2017·哈尔滨）如上图1所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（C）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路13. （2017·柳州）如图所示的电路中，开关S闭合后，两个灯泡都发光的是（B）图114. （2017·黄石）如上图1所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（C）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮15. （2017·枣庄）如图所示，与实物一致的电路图是（B）16. （2017·青岛）（多选）下列关于物理概念的说法正确的是（AB）A．电荷的定向移动形成电流B．光从空气斜射入水中时，折射角小于入射角C．物体所受摩擦力的方向总是与它运动的方向相反D．物体吸收热量，内能一定增加，温度一定升高二填空、作图题17. （2017·枣庄）如图1，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的负极，电池的电压为0.6 V．18. （2017·淮安）为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图2所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在 a （选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于通路状态，目的是进行倒计时，避免点燃烟花造成人员伤害．图1 图2 图319. （2017·绥化）如图3是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．答案：20. （2017·百色）在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度．答案：21. （2017·黔东南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．答案：22. （2017·贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择．答案：23. （2017·扬州）如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．答案：24. （2017·兰州）根据电路图，以笔画线代替导线连接实物电路．答案：第三节串联和并联一选择题1．（2017·盐城）电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图1所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（A）A．“隔电电阻”大于“人体电阻” B．曲长管道应选用导电性能好、管壁较厚的铜管C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.（2017·呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（C）图13. （2017·兰州）某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（A）4. （2017·成都）小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（B）A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联5. （2017·绥化）下列电路中，属于并联电路的是（A）6. （2017·随州）图1甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图1乙）．以下说法正确的是（B）A．图乙中的指示灯和保护电阻是并联关系B．指示灯（带保护电阻）与插孔是并联关系C．指示灯（带保护电阻）与开关是并联关系D．图甲中插孔之间是串联关系7. （2017·宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（D）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等8. （2017·德州）小强把台灯的插头插在如右图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（B）9. （2017·岳阳）有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（C）10. （2017·天津）某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（C）11. （2017·长沙）现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（B）12. （2017·福建）为了提高行车的安全性，有的汽车装有日间行车灯，如右图所示．当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起．下图所示的电路图中符合这一情况的是（D）13. （2017·深圳）高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（C）14. （2017·温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（B）15. （2017·通辽）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（D）16. （2017·鄂州）新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（C）17. （2017·邵阳）卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）18. （2017·黄冈）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（D）19. （2017·济宁）家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（A）20. （2017·苏州）带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的（D）21. （2017·临沂）如图是既能吹冷风又能吹热风的某品牌电吹风．小明设计的该电吹风的简化电路图，其中最合理的是（D）二填空、作图题22. （2017·舟山）小明在研究并联电路电流特点时，按图1所示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是A1（电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是将“3”上的线头改接到“0.6A”处．图1 图2 图323. （2017·黑龙江）如图2所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是并联的；若只闭合开关S2，电阻R1和R2是串联的．（均选填“串联”或“并联”）24. （2017·长春）如图3所示，发光二极管与定值电阻串联．闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管不能发光（选填“仍能”或“不能”）．25. （2017·辽阳）如图1所示电路中，闭合开关A，R1与R2是并联连接的．当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将不变，电压表V的示数与电流表A2的示数之比将变大（后两空选填“变大”、“变小”或“不变”）答案：图1 图2 图326. （2017·大连）在家庭电路中，电灯的开关要接在电灯和火线之间，各种用电器都是并联的．27.（2017·吉林）如图2所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是L2断路．28.（2017·贺州）街道两旁的节日小彩灯同时亮同时灭，由此不能（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为并（选填“串”或“并”）联．29.（2017·内江）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图3所示的虚线方框内画出电路图．30.（2017·广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路．答案：第四节电流的测量一选择题1．（2017·广西）在国际单位制中，电流的基本单位是（ C ）A．WB．VC．AD．Ω2.（2017·扬州）测量是物理实验的基本技能，下列测量工具的使用，方法正确的是（D）3. （2017·怀化）图中，能直接测量通过灯L1电流的电路是（D）4. （2017·深圳）如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（C）二填空题5. （2017·云南）如图所示，电流表的示数为0.34 A。

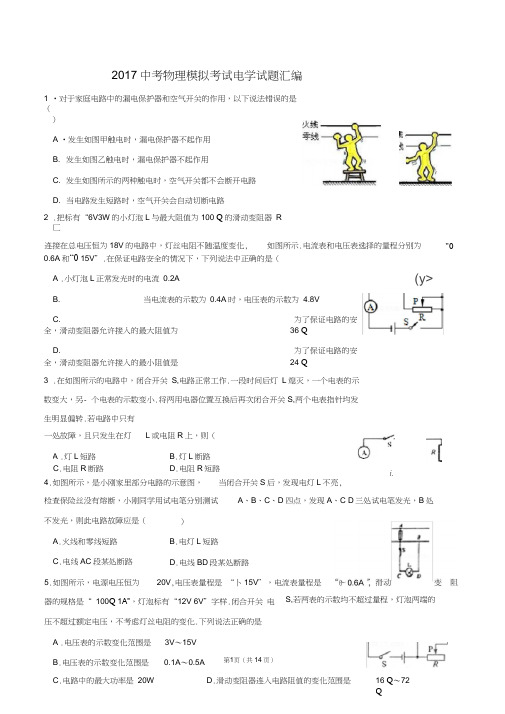

2017中考物理模拟考试电学试题汇编1 •对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）A •发生如图甲触电时，漏电保护器不起作用 B. 发生如图乙触电时，漏电保护器不起作用C. 发生如图所示的两种触电时，空气开关都不会断开电路D. 当电路发生短路时，空气开关会自动切断电路2 .把标有“6V3W 的小灯泡L 与最大阻值为100 Q 的滑动变阻器 R 匚0.6A 和“0 15V ”.在保证电路安全的情况下，下列说法中正确的是（ A .小灯泡L 正常发光时的电流 0.2A B.当电流表的示数为 0.4A 时，电压表的示数为 4.8VC.为了保证电路的安全，滑动变阻器允许接入的最大阻值为 36 QD.为了保证电路的安全，滑动变阻器允许接入的最小阻值是24 Q3 .在如图所示的电路中，闭合开关 S,电路正常工作.一段时间后灯 L 熄灭，一个电表的示数变大，另- 个电表的示数变小.将两用电器位置互换后再次闭合开关 S,两个电表指针均发生明显偏转.若电路中只有C .电阻R 断路D .电阻R 短路连接在总电压恒为18V 的电路中，灯丝电阻不随温度变化, 如图所示.电流表和电压表选择的量程分别为"0一处故障，且只发生在灯 L 或电阻R 上，则（A .灯L 短路B .灯L 断路4.如图所示，是小刚家里部分电路的示意图， 当闭合开关S 后，发现电灯L 不亮, 检查保险丝没有熔断，小刚同学用试电笔分别测试 A 、B 、C 、D 四点，发现A 、C D 三处试电笔发光，B 处 不发光，则此电路故障应是（ A .火线和零线短路 C .电线AC 段某处断路5.如图所示，电源电压恒为 ） B .电灯L 短路 D .电线BD 段某处断路20V ,电压表量程是 “卜15V ”，电流表量程是 器的规格是“ 100Q 1A”，灯泡标有“12V 6V ”字样.闭合开关 电压不超过额定电压，不考虑灯丝电阻的变化.下列说法正确的是 A .电压表的示数变化范围是 3V 〜15V S,若两表的示数均不超过量程，灯泡两端的 (y>i.6 •如图所示为安装在潜水器上的深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻值随压 R ）为定值电阻，在潜水器下潜过程中，关于电路中有关物理量的变化情障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（电压表示数3V 3V 0VA .只可能是小灯泡发生短路故障 B. 只可能是小灯泡发生断路故障C. 还需测得H 、G 间电压，才能判定滑动变阻器是否发生断路故障D. 还需测得G 、B 间电压，才能判定滑动变阻器是否发生断路故障9 .现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是V ;如果闭合开关，电灯不亮，用测电笔接触D 点时氖管发光，接触E 点时不发光，说明D 、E 间 ____________ （选 填 短路”或 断路”.若测电笔接触 A 至F 各点都发光，说明进户零线 ___________ 路（选填 短路”或 断路”）.如图乙，在进户线的干路上串联一个标有 “220V 44V ”勺灯L 2,只闭合开关S 2时发现L i 不亮，L 2正常发光,力的增大而减小，电源电压不变, 况，下列说法中正确的是（ A •通过显示器的电流减小 B .传感器两端的电压增大 C . R 0两端的电压增大D .电路消耗的总功率减小7 .下图中的做法，不符合安全用电与保护原则的是A .同时将双手分别接触裸露的火线和零线 B.远离有此标志的设备 C .雷雨天不在树下避雨D .家庭电路中安装熔断器8.如图所示，闭合开关后，无论如何移动滑片P , 小灯泡始终不亮，已知导线及各处连接完好.为查找故两接线柱 A 和B A 和D A 和 F10 •如甲图所示的电路, 开关S i（能/不能）实现对灯L 1的控制，该电路存在的安全隐患是说明L i 所在支路 （有/没有）短路情况，此时电 路中的电流为 A ,若此时用测电笔接触 A 点,零线―氖管（会/不会）发光.L ：■■tr口5 10 IS 20 5R 2改接为如图乙所示的电路，则电流表 A 1、A 2的示数之比为 _______ ，在相同的时间内 Ri 、R 2消耗的电能之比为13 •如图所示，电源电压保持不变, 灯泡L 标有“6V 0.6W ”字样，R 为定值电阻. 合S 断开0,灯泡正常发光；再闭合S 1,发现电流表示数变化了阻值为 ______ Q,通电1min 灯泡L 和电阻R 消耗的电能之比是 ____________ •（设灯丝电阻不变） 多选题（共5小题）14 .如图所示，电源电压恒为 12V , R 0=60 0,滑动变阻器的规格为“ 50 Q 2A ”，电流表的量程为 “00.6A ”小灯泡上标有“ 6V 3W 字样•不考虑灯丝电阻变化，并保证电路各元件安全，则（ ）A • S 闭合，S 、S 都断开，滑动变阻器接入电路的阻值范围是 12 0〜50 0B.S 闭合，$、9都断开，调节滑动变阻器，灯泡的功率变化范围是 2.25W 〜3WC.S 、S 、S 2都闭合，电路消耗的总功率最小值为2.4W15 •如图甲所示的电路中， R 为滑动变阻器，R o 为定值电阻，电源电压为 8V 恒定不变.（不计温度对电阻的影响），在滑片P 滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（ ）A • R o 阻值是5 Q B.滑动变阻器的最大阻值是35 QC. 通过滑动变阻器 R 的电流与电阻成反比16•在图甲所示的电路中，当滑片 P 由b 移到a 的过程中，电压 表示数U 及滑动变阻器接入电路的电阻 R 2的变化情况如图乙所示, 列说法不正确的是（）11 •严寒冬季，我国北方哨兵脚上穿有电热靴.一只靴内加热电路如图所示，电源电压恒定， S 2为三档旋钮开关（金属片M 可分别拨至a 、b 、c 处），电阻丝Ri 、R 2规格相同且阻值不变，b 为电阻丝R 1的中点.这 只电热靴的低温档为 6W ，则其中温档的功率为 ___________ W 和高温档电功率为 ________ W .12 •如图甲所示的电路中，电压表 V 和V 2的示数之比为1: 4,则定值电阻R 1： R 2= ____________ ;若将电阻R 1、0.3A ，贝URC .滑片P 移到a 端时，R i 消耗的功率为0.2WD .滑片P 移到b 端时，R 2两端的电压为6V17•如图甲中电源恒定， R o 为定值电阻•闭合开关，当滑动变阻器的滑片从 a 端滑到b 端的过程中，电流 表示数I 与电压表示数U 的关系图象如图乙所示•下列选项正确的是（ ）A .定值电阻R o 的阻值为10 Q B. 电源电压为4VC. 当滑片在a 端时，R o 的功率为2.4WD. 当滑片在中点时，R o 的功率为0.9W18 .把标有“ 12V 36W ”的灯泡L i 和“ 8V 16W “的灯泡后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（ A •该电源的电压为 24V B .电路中的电流为 2AC .两灯泡的总功率为 32WD .灯L 1的实际电压大于灯 L 2的实际电压四.实验探究题（共 3小题）（1）①如图甲所示电路连接有错， 如果闭合开关，电压表的读数约为 _______ V,电流表的读数约为 ________ A ; ②请在错误的那根导线上画灵”，并同时完成正确连接.（2 ）开始实验，在移动变阻器滑片的过程中，眼睛应注视的 ___________ 表示数，直至灯泡正常发光，此时电 流表的示数如图乙所示，则灯泡的额定功率为 ___________ W .（3 ）实验的同学根据记录的数据， 绘制了图丙所示的I -U 关系的图象，从图象我们可以得出， 在灯泡功率 变大的同时，灯泡的电阻也同时 _________ （选填变大”或变小”）. （4）完成上述实验后，小聪向老师要了一个已知阻值为R o 的电阻和一个单刀双掷开关， 借助部分现有的实验器材，设计了如图丁所示的电路，也测出了灯泡的额定功率.请完成下列实验步骤：① 闭合开关0,将S 2拨到触点 __________ （选填“ 1或 “ 2”移动滑片，使电压表的示数为 ______ V ,记为U 1. ② 再将开关S 2拨到触点 _______ （选填“ 1或 “ 2）并保持滑片的位置不变，读出电压表的示数 U 2.L 2串联③灯泡额定功率的表达式为P额= _______ .20 •小明做测定 小灯泡的电功率”实验时，所用器材有电压为 4.5V 的电源，额定电压为 2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线.（1） 他在连接电路之前，发现电流表指针如图（ A ）所示，则接下来的操作是 ________ • （2） 如图（B ）是小明连接的实物电路，图中只有一根导线错误，请你在错误的导线上打 笑”，并用笔画线 代替导线画出正确的接线.（3） 小明排出故障后闭合开关，移动滑片 P 到某处，电压表的示数为 2.2V ,要测量小灯泡的额定功率，应 将滑片P 向 _______ 端滑动（选填左”或右”）；（4） 小明移动滑片P 分别记下了多组对应的电压表和电流表的读数，并绘制成了图（C ）所示的U -I 图象,根据图象提供的信息，可计算出小灯泡的额定功率是 ___________ W ,当加在小灯泡两端的电压为 1.5V 时，小灯 泡的电阻是________ Q.（5） 小明对图（C ）所画的图象产生的困惑，根据欧姆定律，在电阻不变时，电流与电压成正比，所连成 的线应是一条直线，而实际却不是这样，请你替小明解释以下，你的解释是：_______ •电流与电阻的关系” •电源电压恒为3V ,滑动变 阻器上标有“ 20 Q 2A（1） 连接电路时开关应 ______ ，滑片应置于 _______ （选填“A 或 “ B ”.（2） 小芳5Q 定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是 _______ ;排除故障后，闭合开关，调节滑动变阻器的滑片 P ,使电流表的示数如图乙所示，请将此时电流表的示数填入下表中.21 •小芳用如图甲所示的实验器材探究字样，阻值分别为 5Q 、10Q 、20Q 、50Q 的定值电阻各一个.老师指导小芳分析了其原因是22 •如图所示，电源电压为 20V ,且保持不变，定值电阻 R 1为50 0,小灯泡上标有 “8V 4W 字样，灯丝电阻不随温度改变.求: (1) 灯泡的额定电流;(2) 当S S 1、S 2都闭合时，R 1的电功率;(2) 电路中R 1的阻值; (3) 电烤箱在低温档正常工作时，电路中的电流和 R 1的功率.24 •天气状况对安全行车的影响极大•如图是宝马公司一款高智能汽车的后视镜及电路原理图，该智能后 第6页(共14页)(3)将5Q 定值电阻换成10Q 定值电阻，闭合开关，移动滑动变阻器的滑片 P,眼睛观察 表，直到其示数为 时，停止移动滑片，记录此时各表的示数. 实验次数定值电阻(Q)电流表示数(A )10 0.18 200.09(4 )将10Q 定值电阻换成20 Q 定值电阻，重复步骤(3).(5)实验记录的多组数据如下表所示•分析数据可得出结论：当电压一定时，通过导体中的电流与电阻比.(6)实验结束后，小芳问老师在此实验中(选填能”或不能”换用50 Q的定值电阻进行实验?ft.(3)当只闭合S,断开S 、9,滑动变阻器滑片P 移至中点时，小灯泡恰好正常发光,求滑动变阻器的最大阻值.23 .如表为一台电烤箱的铭牌, 低温档的功率模糊不清； 其内部简化电路如图所示，R 1和R 2均为电热丝.(已知艮的阻值为 66 0)XX 牌电烤箱额定电压 220V额定高温档 1100W 功率低温档*W电源频率50Hz求：(1)电烤箱在高温档正常工作 10min 所消耗的电能;视镜有三个档位工作，分别能够防雾、除雨露、除冰霜，宝马公司介绍防雾、除雨露、除冰霜依次需要 后视镜提供更高的热量，车主只需通过转动旋钮开关就可让其工作•已知车载电源电压为 R i =100 Q,电热丝R 2=200 Q,电热丝R 3=300 Q ,电阻值均不受温度的影响，求: (1) _____________________________ 要防雾应将旋钮调制图中 _________________________ 档，要除雨露 应将旋钮调制图中 _______ 档，要除冰霜应将旋钮调 制图中 ________ 档；(2) 当车主开启除冰霜功能时，该电路的总功率是 多少; (3 )当车主开启防雾功能时，流过旋钮开关的电流有多大.25 •如图所示，甲为电路的连接情况，R i =20 Q, R 2为滑动变阻器，乙为R s 的I -U 图象，电源电压保持不变.当 S i 闭合，3断开时，若滑片 P 在a 端，则电流表示数为 0.6A ;若滑片P 在b 端，则电压表示数为(1) 滑动变阻器R 2的最大阻值?(2) 当S 、9均闭合，且滑片 P 在a 端时，求电流表的示数?26 •通过甲、乙两个电阻的电流 I 随其两端电压 U 变化的情况如图所示•由图可知，电阻值比较大的是 _______ .把它们并联在电路中，当甲消耗的电功率为0.4W 时，乙消耗的电功率为 _________ W .100V ,电热丝8V .求:0.127.某兴趣小组制作了一个测量质量的电子秤，其原理如图甲所示，它主要四部分构成：托板、压力杠杆 OAB 、压敏电阻R (电阻值会随所受压力大小发生变化的可变电阻)和显示重力大小的仪表A (实质是量程为0〜0.6A 的电流表).其中OA 长5cm , AB 长20cm ，电源电压恒为 9V .压敏电阻 R 的阻值与所受压力的 关系如图乙所示(托板和杠杆组件的质量可以忽略不计， g 取10N/kg ).求：(1)托板上放某一重物时，电流表示数为0.2A ，电子秤在1min 内消耗的电能:(2 )托板上没有放置物体时，电路中的电流；(3 )为保护电流表不被损坏，电子秤能测量的最大质量.28 .《2013 - 2017年中国风光互补路灯行业发展前景与投资预测分析报告》数据显示，我国现有城乡路灯总数约有2亿只，并以每年加 20%的速度增长，我国有丰富的风能及太阳能资源路灯作为户外装置，两者结 合做成风光互补路灯，无疑给国家的节能减排提供了一个很好的解决方案•如图为某公司生产的风光互补LED 路灯外形图和电路原理图，每套路灯的部分部件及参数如下表.部件名称 单位 数量型号 太阳能电板 套 1 24V 280W 风力发电机 台 1 24V300W蓄电池 只 2 12V 120Ah LED 灯只2 24V 60W(1)该灯电路中，两只 LED 灯的连接方式是(选填串联”或并联”).(2)两只LED 灯正常发光时，通过光控开关 S 的电流为 A .(3)国家发改委提供的数据显示，每燃烧 1t 标准煤可以发电3000kW?h ，排放二氧化碳2.61t •假如传统路路灯，则每套路灯1年(365天)可减少 ____________ t 二氧化碳的排放. (4 )假如蓄电池充满电后太阳能电板和风力发电机都停止工作，则消耗蓄电池一 半的电能(设蓄电池对外供电时其电压不变)可使 2只LED 灯正常发光灯消耗的电能来自燃烧标准煤发电，用此套路灯替换400W 、每天工作10h 的传统 托板|■ ------ 1 I ----------- ( A )—―:压敏电阻尺丄0 30 60120 150 ISOh29 .在测量小灯泡的电功率的实验中，小灯泡的额定电流为 0.3A ，灯丝阻值在10 Q — 15 Q 之间.所提供的器材有：电流表、电压表、电源(电压恒为6V )、开关各一个，滑动变阻器(“5Q 1A ” 一个，导线若干'I' C(1) 如图甲所示是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整.(2) 闭合开关前，图甲中的滑片 P 应位于 ________ (选填 左”或 右”)端；闭合开关无论怎样移动变阻器滑 片P,发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是(写出一种即可).(3) 排除故障，闭合开关，移动滑片，当电流表的示数为 0.3A 时，电压表的示数如图乙所示， 读数为 小灯泡的额定功率为 __________ W .(4 )小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为 I e 的小灯 泡额定功率•她设计了如图丙所示电路图，请你帮她完成实验步骤并写出额定功率的表达式. 实验步骤:① 按图连接电路，然后只闭合开关S, ________ ；② 保持第一步滑动变阻器滑片 P 位置不变，然后 ________ .③ 小灯泡的额定功率的表达式： P 额= _______ .(用字母表示，可能用到的物理量有：已知的电源电压 U 、灯泡的额定电流l e 、滑动变阻器的最大阻值 R 0和实验中测得的物理量) (5)小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻 R,保持 电压表示数始终为2V ，多次更换阻值不同的定值电阻R ,并记录各次电流表的示数，若不更换其他器材，为了能够完成实验,更换的电阻阻值不能够大于 _________ Q .30 •如图电路，电源电压为 6V ，灯泡L 标有“6V 3W 的字样，设灯泡灯丝电阻不变. (1)若表a 为电流表、表b 为电压表，当S 闭合时，电流表的示数为0.5A ，求电阻R 的阻值.(2) 若表a 、表b 均为电压表，闭合开关 S,求灯泡L 的功率及其通电4min 所产生的热量.______ V,31 .在测量小灯泡电功率的实验中（小灯泡的额定电压为 2.5V,阻值约10 Q,电源电压为6V）.（1）丽丽连成了图甲所示的电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表的示数为0.3A, 小灯泡________ （填发光”或不发光”）.经检查，发现有一条导线连接错误，请你在错误的导线上画眾”,并用笔画线代替导线画出正确的连线.（2）根据（1）中的现象，可判断出丽丽所用的滑动变阻器的最大阻值是 ___________ Q.（3 ）电路正确连接后，闭合开关，调节滑动变阻器使电压表的示数为_______ V时，小灯泡正常发光，此时电流表的示数如图乙，则通过小灯泡的电流是__________ A,小灯泡的额定功率为 _________ W.（4）丽丽认为不用电压表也可以测量小灯泡的额定功率，于是她找来额定电压为U额的小灯泡，利用已知阻值的电阻R1设计了如图丙的电路图•请帮她补全她的实验内容：①将电流表接在 ______ 点，闭合开关S,调节滑动变阻器的滑片，使电流表的示数为_________ ;②将电流表接在 ______ 点，闭合开关S,保持滑动变阻器的滑片不动，读出电流表的示数为I;③小灯泡额定功率的表达式P额= _______ （用字母表示）.（5）丽丽还想探究导体中的电流跟导体电阻的关系，她利用电压为6V的电源、10Q、20Q和40Q的定值电阻和“ 40 Q 1A”骨动变阻器，设计了如图丁的电路图，分别把三个定值电阻单独接入电路进行了三次实验，实验中她是控制定值电阻两端的电压不低于__________ V,才完成了实验.32 •在学校科技节上，甲、乙两组同学各自设计了一个灯泡和滑动变阻器串联的调光电路，同时还想研究灯泡亮度改变时电功率的变化情况.老师提供的器材有：“2.5V和“3.8V两种规格的灯泡（灯丝电阻随温度的升高而增大）、滑动变阻器，电流表和电压表、开关、导线若干、电源（电压相等且保持不变）两组同学连接好电路后，调节滑片过程中电表示数都发生变化，当两组电路的灯泡都正常发光时，恰好电压表示数均为3.8V，电流表示数均为0.3A，并且甲组的灯泡比乙组的暗.（1 ）请将甲组同学设计的电路图补充完整（如图）（2 ）两组同学所使用的电源电压是________ V.（3）调节滑动变阻器的滑片，使两组电路中小灯泡两端的电压均为 2.5V 时，（选填甲组”或乙组” 灯较亮.(4) 乙组同学在研究灯泡电功率变化情况时，想通过测量来比较以下两种情况灯泡电功率的大小关系:①灯泡实际电压为额定电压一半时的电功率P i；②灯泡实际电流为额定电流一半时的电功率P2.老师告诉他们不用测量也可以比较，同学们经过分析得出P i __________ P2.33 •在测定小灯泡的电功率”的实验中，选用如图甲所示的电路，其中电源电压为6V,小灯泡的额定电压P i与P2之间正确的关系是为2.5V (灯丝电阻约为12Q).(1)为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用A. “10 Q0.5A的滑动变阻器B. “ 50 Q 0.5A的滑动变阻器(2) 用笔画线代替导线，将图所示的实物电路连接完整.(3) ____________________________________________ 闭合开关前，应将滑动变阻器的滑片滑动 (选填“A 或“B”端.(4) 闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路中只有一处故障，则故障原因可能是__________ .(5) 排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_______V;为了测量小灯泡的额定功率，应将滑动变阻器的滑片向__________ 选填“A” “B)'端移动.(6) 根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象(如图丙所示) .分析图象可知:①小灯泡的额定功率为 _______ W.②小灯泡灯丝电阻是变化的，主要是受_________ 变化的影响.③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是___________(7 )完成上述实验后，小明在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示•请根据电路图写出测量的实验步骤：① ______② ______2017中考物理模拟考试电学试题汇编参考答案一•选择题（共8小题）1. B;2. D;3. A;4. D;5. D;6. C;7. A;8. D;二•填空题（共5小题）9. 220;断路；断路;10.能；易触电；有;0.2;不会;11. & 12; 12. 1：3; 3: 4; 3: 1;13. 20; 1:3;三.多选题（共5小题）14. AD; 15. ABD; 16. ACD 17. AD; 18. BC;四.实验探究题（共3小题）U9-U119. 45; 0;电压;114;变大；2; 38 1; U1X-——;20.指针调到0 刻度：右;05; 10;灯丝电阻随温度的升高而增大；21.断开;B;电阻R断路；电压;1.8V; 0.36;反；不能; 滑动变阻器最大阻值太小，无法保持电压表示数为 1.8V:五.计算题（共4小题）22. 23.; 24. 1; 2; 3; 25.;六.解答题（共8小题）26.乙:02 : 27. 28.并联:5 : 127 : 12 : 29.右:小灯泡断路;4 : 12 :移动滑动变阻器滑片，使电流表示数为I e:闭合开关S、S2；读出电流表示数I: l eX （U---—）: 25 : 30.: 31.不发光:20 : 25 : 028 : 07 : a : —: b; Ud: 3 : 32. 63 : !组；大于33. B A :尺1小灯泡断路;2.2; B; 0.625;温度；小灯泡的实际功率太小，达不到发光功率；开关S闭合, S2断开，调节滑动变阻器的滑片至电流表的示数为0.25A;；开关S断开，S2闭合，保持滑动变阻器滑片不动，读出电流表示数I;--------------------------------------------------- I-0. 25A。

初中物理电学综合题满分：100分班级：_________ 姓名：_________ 考号：_________一、计算题（共22小题）1.小明观察家里的电饭锅铭牌：额定电压为220Ⅴ，保温时电热丝功率为20W，但加热功率已经磨损，电饭锅的工作原理如图所示，通过单刀双掷开关S调节加热和保温两种状态，R0为电热丝．他想利用家里的电能表测出它的加热功率，于是他关闭了家里所有其它用电器，只让电饭锅工作，观察了电能表，发现上面标有“3000R/kW•h”，请你帮助小明解决下列问题．（1）电饭锅在加热状态时，开关S应与触点连接；（2）他发现正常加热了6min电饭锅就转为保温状态，在这6min内电能表转盘刚好转了300转，则该电饭锅的加热功率是W；（3）如果该电饭锅正常加热消耗了6.72×105J电能，这些能量如果全部被水吸收，能将kg水在1标准大气压下由20℃加热至沸腾〔水的比热容为4.2×103J/（kg•℃）〕；（4）保温10min，电热丝R0产生的热量为J．2.如图甲是某电子秤的原理示意图，已知电阻R0=50Ω，电源电压为30V且保持不变．压力传感器R的阻值随所受压力F变化的图象如图乙所示，当电压表的示数为10V时，电流表示数多大？此时压敏电阻R阻值多大？被测物体的质量多大？（托盘的质量忽略不计，g取10N/kg）3.有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻．图1是某热敏电阻的阻值随温度变化的图象，小明同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图2是这个水温表的原理图，图中的电压表量程为0～4V；定值电阻R0的阻值为200Ω，电源电压6V．当水温达到100℃时，要求电压表的示数达到最大值．小明根据图象知道，该热敏电阻在100℃时的电阻值是100Ω，此时热敏电阻两端电压是2V．4.如图甲是家用电吹风的工作原理图、电吹风工作时可以吹出热风也可以吹出凉风．（第（2）小题需写出计算过程）（1）要让电吹风工作时吹出热风，它的开关应置于题图甲中（选填“1”“2”或“3”）位置，此时电风扇与电热丝的连接方式使．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则①吹热风时通过电路的总电流多大？电热丝的发热功率多大？②在该次吹干头发过程中电吹风消耗的总电能是多少？5.如图甲所示是家用电吹风机的工作原理图，电吹风工作时可以分别吹出凉风和热风．（1）当开关S置于图甲中哪个档位，电吹风可以吹出凉风？当开关S置于图甲中哪个档位，电吹风可以吹出热风？请画出电吹风两种工作状态的等效电路图．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，求在该次吹干头发过程中电吹风所消耗的总电能．（3）求电吹风的电热丝在工作时的电阻值．6.如图甲所示是某电子称原理图．托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长X0=10cm的均匀电阻丝．空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端．R最大阻值R m=40Ω，电源电压恒为3V．请完成以下问题解答：（1）图甲中的“质量表”用电流表改装；R0在电路中的作用是保护电路；（2）空盘时，闭合开关S，电路电流为0.3A，求R0的阻值；（3）称量最大质量时，求电路消耗的总功率；（4）已知该弹簧压缩的长度△L与所受压力F的关系如图乙所示．开关S闭合后，在托盘中放入重为G的物体时（G＜50N），求R接入电路的阻值（结果用含G、x0、R m的代数式表示）．7.某课题小组的同学设计了一种简易的电子拉力计，如图所示是其原理图，放在水平地面上的物体A通过硬质弹簧与拉环相连．弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为10kg，定值电阻R1=6Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比）；其最大阻值为24Ω，电源电压为6V，电流表的量程为0～0.6A、当不拉拉环时，金属滑片P刚好处于a端．己知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图所示，取g=10N/kg．问：（1）电流表中的示数随着拉力的增大而增大（选填“增大”或“减小”）（2）若将电流表的表盘改为拉力计的表盘，则该表盘的零刻度所对应的电流值是A；拉力计的满刻度是N；（3）能否将物体拉离地面？答：（选填“能”或“不能”），理由是8.如图甲所示是某生产流水线上的产品输送及计数装置示意图．已知计数器电路的电源电压恒为6V，其中S为一激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，其阻值为20Ω，a、b间接一“示波器”（示波器的接入不影响电路）．光敏电阻两端的电压随时间变化的图象可由示波器显示出来．水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若运送边长为0.1m的均匀正方体产品时，示波器显示的电压随时间变化的图象如图乙所示．求：（1）正方形产品随传送带运动的速度是多少？（2）光敏电阻在有光照状态下的电阻是多少？（3）整个电路工作1h消耗的电能是多少？9.有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）．其中AO：BO=5：1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示．设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V．请回答：（1）踏板空载时，电流表读数是多少mA？（2）若压杆与压力传感器之间的接触面积是2×10﹣4m2，则该秤的最大称量值是多少？（3）一个体重为500N的中学生站在此台秤上，电流表读数应为多少？10.如图甲所示为一种测定风力的装置．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向，电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．已知电源电压恒为4.5V，定值电阻R=1.0Ω，金属杆接入电路中的电阻R x与迎风板所承受风力F的关系如图乙所示．（1）无风时，求电压表的示数和定值电阻R消耗的电功率；（2）如果电压表的量程为0～3V，求该装置所能测量的最大风力．11.武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝为R3．闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”，已知“高温档”的电功率为121W．（不考虑温度的变化对电阻的影响）求：（1）脚踏内的电热丝R3的阻值；（2）该电热课椅处于“低温档”时脚踏的电压；（3）当脚踏处于中温档时，脚踏在10s内产生的热量．12.如图甲所示是一种电子称的原理示意图．图中R是压力传感器（其阻值随所受压力变化的图象如图乙所示），重量不同的物体放在托盘里，通过压杆对R施加的压力不同，R的阻值和电压表的读数就发生对应改变，电压表的读数就可表示出物体的重量大小．已知电阻R0=60Ω，R能承受的最大压力为400N．若托盘和压杆的质量可以忽略不计，电源电压9V恒定不变．求：（1）当电压表的示数为3V时托盘中所放物体的质量是多少kg？（2）满载（R受最大压力时）R0所消耗的电功率是多少W？13.如图是一种测定油箱内油量的装置，其中R为压敏电阻，其阻值与所受压力之间满足关系式F=﹣5R+1200（关系式中压力F的单位是牛顿，电阻R的单位是欧姆），R0为定值电阻，电源电压保持9V不变，油量表由量程为0～3V的电压表改装而成．已知油箱重80N，压敏电阻R能够承受的最大压力为800N．（g取10N/kg）（1）油箱内所装的油增多时，电压表的示数将增大（选填“增大”、“不变”或“减小”）．（2）若油箱内油的密度为0.8×l03kg/m3，则此油箱最多可装多少体积的油？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R0的阻值为多大？（4）电路正常工作时，整个电路消耗的最大功率是多大？14.如图是一种测量小汽车油箱内油量装置的原理图，压力传感器R的电阻会随所受压力大小发生变化，油量表（电流表改装而成）指针能指示出油箱里油的多少．已知压力传感器的电阻与所受压力的关系如下表所示，若压力传感器R上的表面积为5×10﹣4m2，汽油密度为0.7×103kg/m3，电源电压恒定为6V，g取10N/kg，请计算回答：（1）当油与箱总重为300N时，压力传感器R受到的压强是多大？（2）如果空油箱质量为6kg，油量表指针指向2×10﹣2m3时，电路的电流是多少安？15.小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．请解答下列问题：（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？16.世界名牌美的电器畅销亚非拉，如图是美的电器生产的一款饮水机，其加热水箱部分工作原理电路图可简化成如图21所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处于保温状态．请回答下列问题：（1）A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，绿色表示保温，请标明指示灯的颜色，应该是A为色，B为色．（2）在加热状态下，饮水机正常工作时电路中的电流是多大？电阻R2的阻值是多大？（不考虑温度对阻值的影响，且不计指示灯的阻值）．（3）饮水机正常工作时，将加热水箱中的水从初温10℃加热到100℃，加热管的热效率为90%，试计算出需要多少加热时间？【c水=4.2×103J/（kg•℃）】17.海尔FCD﹣JTHC50电热水器铭牌如表所示防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值．经过防电墙处理后，人体承受的电压不高于12V，这就保证了人体安全．人体的最大电阻约为2×107Ω．（1）求出热水器加热时的电流．（2）人体与防电墙是串联还是并联的？（3）防电墙的电阻大约是多少？18.如图1是带烘干功能的滚桶洗衣机，工作电压为220V．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．求：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）若每度电0.5元，这次洗衣共花电费多少钱？（不计其他部件耗电）19.如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．20.如图是一款壁挂式电热水的内部简化电路图，R1和R2为相同的发热丝，开关S1可分别于触点a、b接触，电热水器有低、中、高三个档位的发热功率．已知用高档加热时，可在5min内将1L水从20℃加热到80℃．那么：求：（1）1L水从20℃升温到80℃，需要吸收多少热量？（2）若没有热损失，电热水器高档时的功率为多少W？（3）试求出电热水器低档时的功率？21.冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明；白天只需要在鸡舍里用电热器加热，不需要用灯泡照明．小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，=．求：（1）总电功率P；（2）电阻R2的阻值；（3）从早晨7：00到第二天早晨7：00的24h内，该加热照明装置共消耗电能多少千瓦时．22.张明得到一个旧电热暖手器，铭牌上表示额定值的字样中，能看清的只有“18W”这几个字，为了能安全地使用这个电热暖手器，他找来一只标有“1028Ω 0.4A”字样的电阻．将它与电热暖手器和开关串联起来接到家庭电路中，然后进行如下的实验和观察：将开关接通后，电能表在5分钟内恰好转动411转；断开开关后，电能表在3分钟内恰好转动240转．已知他家电能表上标着“3000R/kW⋅h”．．（假定在张明做实验的时间内，家中其它用电器用电情况没有变化，且电热暖手器和电阻的阻值都不随温度变化）求：（1）除做实验的支路外，张明家3分钟用电多少kW•h；（2）电热暖手器和电阻支路的电功率是多少；（3）电热暖手器的额定电压是多少．答案部分1.考点：电学综合题试题解析：解：（1）由电路图可知，开关与触点2连接时，电阻R被短路，只有电热丝R0接入电路，此时电路电阻最小，电路电功率最大，电饭煲处于加热状态．（2）电饭煲消耗的电能W==0.1kW•h=3.6×105J，电饭煲的加热功率P加热===1000W；（3）在1标准大气压下水的沸点是100℃，由Q=cm△t可得，水的质量m===2kg；（4）由P=UI=可得，====，故；保温10min，电饭煲共产生热量Q=W=Pt=20W×600s=12000J；由R0和R串联及Q=I2Rt可得，R0和R产生热量之比为1：49，故保温10min，电热丝R1产生的热量为240J．所以答案为：（1）2；（2）1000；（3）2；（4）240．答案：（1）2；（2）1000；（3）2；（4）240．2.考点：电学综合题试题解析：解：当电压表示数为10V时，电路中电流I===0.2A，压力传感器两端的电压U R=U﹣U0=30V﹣10V=20V，压力传感器的电阻R===100Ω，由图象可知压力传感器受到的压力F=240N，即托盘上物体的重力为240N，所以质量m===24kg．答：电流表示数为0.2A；此时压敏电阻R阻值为100Ω；被测物体的质量为24kg．答案：电流表示数为0.2A；此时压敏电阻R阻值为100Ω；被测物体的质量为24kg．3.考点：电学综合题试题解析：解：（1）由图可知，当温度100℃时电阻为100Ω；（2）热敏电阻与定值电阻串联，电压表测定值电阻电压，电压表的示数达到最大值U0=4V，此时热敏电阻电压U热敏=U﹣U0=6V﹣4V=2V．所以答案为：100；2．答案：100；2．4.考点：电学综合题试题解析：解：（l）当电吹风机送出来的是热风时，需要电动机和电阻丝同时工作，即开关应置于图甲中的1位置，电风扇与电热丝是并列连接在电源上的，所以是并联连接．（2）①P热=616W，U=220V，吹热风时通过电路的总电流：I===2.8A；∵吹热风时电动机和电阻丝同时工作，吹冷风时只有电动机工作，∴电热丝的功率为P=P热﹣P凉=616W﹣88W=528W；②根据功率随时间的变化关系图象可知：P热=616W，t1=20s，P凉=88W，t2=30s﹣20s=10s，W总=W热+W冷=P热t1+P凉t2=616W×20s+88W×10s=13200J．答：（1）1；并联；（2）①吹热风时通过电路的总电流是2.8A；电热丝的发热功率528W；②在该次吹干头发过程中电吹风消耗的总电能是13200J．答案：（1）1；并联；（2）①吹热风时通过电路的总电流是2.8A；电热丝的发热功率528W；②在该次吹干头发过程中电吹风消耗的总电能是13200J．5.考点：电学综合题试题解析：解：（1）由图甲所示电路图可知，开关接2时只有电动机接入电路，电吹风吹出凉风，电路图如图所示：开关接1、2位置时，电动机与电热丝同时接入电路，电吹风吹出热风，电路图如图所示：（2）由图乙所示图象可知，P热风挡=572W，t1=4min=240s，P凉风挡=88W，t2=3min=180s，电吹风所消耗的电能：W=P热风挡t1+P冷风挡t2=572W×240s+88W×180s=153120J；（3）吹热风时电动机和电阻丝同时工作，吹冷风时只有电动机工作，电热丝的功率为P=P热风挡﹣P凉风挡=572W﹣88W=484W，由P=可知，电热丝的电阻：R===100Ω；答：（1）当开关S置于图甲中2档位，电吹风可以吹出凉风，电路图如图所示；当开关S置于图甲中1、2档位，电吹风可以吹出热风，电路图如图所示；（2）在该次吹干头发过程中电吹风所消耗的总电能为153120J．（3）电吹风的电热丝在工作时的电阻值为100欧姆．答案：（1）当开关S置于图甲中2档位，电吹风可以吹出凉风，电路图如图所示；当开关S 置于图甲中1、2档位，电吹风可以吹出热风，电路图如图所示；（2）在该次吹干头发过程中电吹风所消耗的总电能为153120J．（3）电吹风的电热丝在工作时的电阻值为100欧姆．6.考点：电学综合题试题解析：解：（1）由电路图可知，质量表串联在电路中，所以是由电流表改装的；由图知，空盘时，电路为R0的简单电路，可以防止滑片引起的短路，从而起到保护电路的作用；（2）空盘时，电路为R0的简单电路，由欧姆定律可得：R0===10Ω；（3）称量最大质量时，电阻R0与R的最大阻值串联，∵串联电路中总电阻等于各分电阻之和，∴电路消耗的总功率：P===0.18W；（4）由图象可知，k==cm/N，当放入重为G的物体时，弹簧被压缩的长度：△L1=，∵电阻丝是均匀的，连入电路中R的阻值与接入的电阻丝长度成正比，∴R=△L1×=×=k，k=cm/N．答：（1）电流；保护电路；（2）R0的阻值为10Ω；（3）称量最大质量时，电路消耗的总功率为0.18W；（4）R接入电路的阻值为k，k=cm/N．答案：（1）电流；保护电路；（2）R0的阻值为10Ω；（3）称量最大质量时，电路消耗的总功率为0.18W；（4）R接入电路的阻值为k，k=cm/N．7.考点：电学综合题试题解析：解：（1）拉力增大时，连入的电阻减小，使得电路中的电流增大（2）当不拉拉环时，R2=24Ω，由欧姆定律知，电路中电流故拉力计的零刻度应标在电流表表盘上示数为0.2A处；闭合开关，拉动拉环，当电流表示数为0.6A时，由欧姆定律得总电阻R′=10ΩR2接入电路的电阻R2′=R′﹣R1=10Ω﹣6Ω=4Ω由题意要保证电路的安全，则电路中最大电流不能超过0.6A，当电流为0.6A时，拉环上拉力最大．R2′=4Ω，又R2的阻值与长度成正比，故此时连入电路中的电阻线长度为l=1 cm，则弹簧伸长的长度△l=l0﹣l=6cm﹣1cm=5cm据乙图知，此时拉环拉力最大为F大=75N（3）G=mg=10kg×10N/kg=100N，因为拉力100N已超出拉力计的测量范围，所以不能将物体拉离地面所以答案为：（1）增大；（2）0.2，75；（3）不能，因为拉力100N已超出拉力计的测量范围答案：（1）增大；（2）0.2，75；（3）不能，因为拉力100N已超出拉力计的测量范围8.考点：电学综合题试题解析：解：（1）由图乙所示图象可知，产品挡光时间：t=0.6s﹣0.4s=0.2s，正方形产品随传送带运动的速度：v===0.5m/s；（2）由图象可知，有光照射时，光敏电阻两端电压U1=2V，此时R2两端电压U2=U﹣U1=6V﹣2V=4V，电路电流I=I2===0.2A，∵I=，∴此时光敏电阻阻值：R1===10Ω；（3）有光照射时，电路电流：I=0.2A，没有光照射时，电路电流I′====0.1A，由图乙所示图象可知，一个周期内，有光照射的时间为0.4s，无光照射的时间是0.2s，一个周期0.6s内，电路消耗的电能：W=UIt+UI′t′=6V×0.2A×0.4s+6V×0.1A×0.2s=0.6J，1h消耗的电能W总=0.6J×=3600J；答：（1）正方形产品随传送带运动的速度是0.5m/s；（2）光敏电阻在有光照状态下的电阻是10Ω；（3）整个电路工作1h消耗的电能是3600J．答案：（1）正方形产品随传送带运动的速度是0.5m/s；（2）光敏电阻在有光照状态下的电阻是10Ω；（3）整个电路工作1h消耗的电能是3600J．9.考点：电学综合题试题解析：解：（1）踏板空载时电流表读数：I===0.016A=16mA；（2）根据p=可得：压力传感器R表面能承受的最大压力F=pS=2×106Pa×2×10﹣4m2=400N根据F×AO=F′×BO得：该秤的最大称量值为F′=F×=400N×=2000N；（3）中学生站在此台秤上时，压力传感器受到的压力：F==500N×=100N，由表格查出此时电阻值为240Ω，则电流表的读数I===0.02A=20mA．答：（1）踏板空载时，电流表读数是16mA；（2）该秤的最大称量值是2000N；（3）一个体重为500N的中学生站在此台秤上，电流表读数应为20mA．答案：（1）踏板空载时，电流表读数是16mA；（2）该秤的最大称量值是2000N；（3）一个体重为500N的中学生站在此台秤上，电流表读数应为20mA．10.考点：电学综合题试题解析：解：（1）无风时，定值电阻R与金属杆串联，此时金属杆接入电路中的电阻R x为3.5Ω∵串联电路的总电阻等于各分电阻之和，∴根据欧姆定律可得，电路的电流I===1A，R两端电压U R=IR=1A×1Ω=1V，即电压表的示数为1V；定值电阻R消耗的电功率P=U R I=1V×1A=1W；（2）当电压表示数为3V时，R两端电压U R′=3V∵串联电路的总电压等于各分电阻两端的电压之和，∴金属杆两端电压U x=U﹣U R′=4.5V﹣3V=1.5V，电路中的电流I′===3A，金属杆电阻R1===0.5Ω，分析图象可知最大风力为720N．答：（1）当无风时，电压表的示数是1V，R所消耗的功率是1W；（2）如果电压表的量程为0～3V，则该装置所受的最大风力是720N．答案：（1）当无风时，电压表的示数是1V，R所消耗的功率是1W；（2）如果电压表的量程为0～3V，则该装置所受的最大风力是720N．11.考点：电学综合题试题解析：解：（1）S2接a触点时，电路为R3的简单电路，电路中的电阻最小，根据P=可知，此时脚踏处于高温档位，电热课椅消耗的功率最大；则脚踏内的电热丝R3的阻值：R3===400Ω；（2）S2接c触点时，R3与较大的电阻R1串联在电路中，脚踏处于低温档；此时电路电流：I===A；则脚踏的电压：U3=IR3=A×400Ω=133.3V；（3）S2接c触点时，R3与较小的电阻R2串联在电路中，脚踏处于中温档；电热课椅在10秒内产生的热量：Q=W=t=×10s=880J．答：（1）脚踏内的电热丝R3的阻值为400Ω；（2）该电热课椅处于“低温档”时脚踏的电压为133.3V；（3）当脚踏处于中温档时，脚踏在10s内产生的热量为880J．答案：（1）脚踏内的电热丝R3的阻值为400Ω；（2）该电热课椅处于“低温档”时脚踏的电压为133.3V；（3）当脚踏处于中温档时，脚踏在10s内产生的热量为880J．12.考点：电学综合题试题解析：解：（1）当电压表示数为3V时，电路中电流I1===0.05A，压力传感器两端的电压U R=U﹣U1=9V﹣3V=6V，压力传感器的电阻R===120Ω，由图象可知压力传感器受到的压力F=300N，即托盘上物体的重力为300N，所以质量m===30kg．（2）托盘满载（R受最大压力时），由图象可知：传感器承受压力最大为400N，R=60Ω，∵这时两电阻串联并且电阻值相等，∴U R=U0=U=×9V=4.5V，∴P0===0.3375W．答：（1）当电压表的示数为3V时托盘中所放物体的质量是30kg；（2）满载（R受最大压力时）R0所消耗的电功率是0.3375W．答案：（1）当电压表的示数为3V时托盘中所放物体的质量是30kg；（2）满载（R受最大压力时）R0所消耗的电功率是0.3375W．13.考点：电学综合题试题解析：解：（1）因水平面上物体的压力和自身的重力相等，所以，油箱内所装的油增多时，压敏电阻受到的压力增大，由F=﹣5R+1200可知，压敏电阻的阻值变小，电路中的总电阻变小，由I=可知，电路中的电路变大，R0两端的电压变大，则电压表的示数增大；（2）因压敏电阻R能够承受的最大压力等于油箱和油箱内油的重力之和，所以，所装油的最大重力：G油=F最大﹣G油箱=800N﹣80N=720N，由G=mg可得，所装油的最大质量：m油===72kg，由ρ=可得，油箱内最多可装油的体积：V===0.09m3；（3）压敏电阻受到最大压力时，电压表的示数达到最大值3V，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压：U R=U﹣U0=9V﹣3V=6V，由F=﹣5R+1200可得，压敏电阻的阻值：R=Ω=Ω=80Ω，因串联电路中各处的电路相等，所以，电路中的电路：I===0.075A，则电阻R0的阻值：R0===40Ω；（4）电压表的示数最大时电路中的电流最大，整个电路消耗的功率最大，则P=UI=9V×0.075A=0.675W．答：（1）增大；（2）此油箱最多可装0.09m3体积的油；（3）定值电阻R0的阻值为40Ω；（4）电路正常工作时，整个电路消耗的最大功率是0.675W．答案：（1）增大；（2）此油箱最多可装0.09m3体积的油；（3）定值电阻R0的阻值为40Ω；（4）电路正常工作时，整个电路消耗的最大功率是0.675W．14.考点：电学综合题试题解析：分析：（1）由油与箱总重为300N可知压力传感器R受到的压力，利用P=即可求出压力传感器R受到的压强．（2）先根据油量表指针指向2×10﹣2m3时和汽油密度为0.7×103kg/m3，求出油箱中油的质量，再加上空油箱质量，即为油箱与油的总质量，然后即可求出油箱与油的总重，查表可知：当此压力时，传感器的电阻，然后利用I=即可求得电路的电流．解答：。

1、在如图所示的电路中，电源电压为6伏且不变。

电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S，电流表示数为0.2安，求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

2、将某灯泡接到电压不变的电源两端，灯泡的电功率为40瓦．如果将灯泡和某电阻R串联后再接到上述电源的两端，电阻的电功率为3.6瓦，不考虑灯泡的电阻随温度而发生变化，且灯泡的电阻小于R，则此时灯泡的电功率为（）A．14.4瓦B．32.4瓦C．0.4瓦D．0.9瓦3、如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U―I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U―I图像，如图20乙所示。

（1）求定值电阻R0的阻值；（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。

4、实验室里可以用欧姆表来直接测量电阻．如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成．在a 、b 间接入一个电阻R ，电路中就有一个对电流I ，即电阻R 与电流表的读数I 有一一对应关系．所以，由电流表的指针位置可以知道电阻R 大小．为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值．欧姆表在测量电阻前都需要调零，即把a 、b 两接线柱短接，调节变阻器的滑片位置，使电流表满偏（指在最大刻度处）．若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安．在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为（不考虑电源本身的电阻）（ ）5．图所示电路，电源电压不变，灯泡L 标有“6V 3w ”字样。

2017年中考真题分类汇编—电路故障专题（精校版）一．选择题（共18小题）1．（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路2．（2017•西宁）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开3．（2017•鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A．（1）和（2）B．（2）和（3） C．（2）和（4）D．（1）和（4）4．（2017•深圳）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A．插头短路 B．灯丝断路 C．灯头内短路D．灯头内断路5．（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了6．（2017•烟台）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路7．（2017•自贡）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8．（2017•云南）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．（2017•常德）在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路10．（2017•攀枝花）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L1处断路C．灯L2处短路D．灯L2处断路11．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路12．（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路13．（2017•哈尔滨）如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路14．（2017•广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了15．（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路 B．灯L短路 C．电阻R断路D．电阻R短路16．（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路17．（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路18．（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如表所示．则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．de段开路D．be段开路二．填空题（共6小题）19．（2017•自贡）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．20．（2017•长春）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V．21．（2017•昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．22．（2017•吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是L2断路．23．（2017•济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用（选填“导线”或“电压表”）检测更好些，理由是．24．（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．．三．多选题（共1小题）25．（2017•宜宾）如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联四．解答题（共1小题）26．（2017•鄂州）小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画出正确的接线位置）参考答案与解析1.B．解析：A、AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；B、BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；C、电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误．2.C．解析：A、进户线火线上的熔丝烧断，台灯不会发光，故A错；B、进户线零线断，台灯不会发光，故B错；C、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错．3.B．解析：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；（3）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大．烧毁保险丝；（4）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝．故（2）（3）正确。

物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V5. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为6，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。

A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极 C．线圈右端为S极，电源右端为正极 D．线圈右端为S极，电源右端为负极7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空1分）11. 家庭电路中电流过大的原因是__ ___或____ ______。
