【CN110116233A】用于舱体非连续内型面加工的立式加工机床【专利】

专利名称：一种新型立式车床专利类型：发明专利
发明人：张伟,张树霞
申请号：CN201710312513.X 申请日：20170505
公开号：CN106944887A
公开日：
20170714
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型立式车床,包括底座，底座上设有立柱，立柱下端连接电机组，立柱上设有控制台，立柱上设有加强臂，加强臂连接横梁，横梁上设有滑轨，滑轨上设有可左右滑动的加工架，加工架上设有转轴，转轴通过连接件连接磨具，磨具外侧设有紧急手柄，底座左侧设有加强板，加强板上设有圆形滑轨，圆形滑轨通过感应系统连接圆形工作台，圆形工作台上设有固定夹具，圆形工作台四周设有垃圾回收装置。

本发明结构简单，稳定牢固，磨具与工作台均进行360°旋转，更好地进行工件外圆加工，保证工件的质量，提高精确度，采用垃圾回收装置能有效清理打磨下来的废屑，不仅使工作台表面干净，还提高安全性，保证结构稳定，延长使用寿命。

申请人：马鞍山纽盟知识产权管理服务有限公司
地址：243000 安徽省马鞍山市慈湖高新区化工路1号
国籍：CN
更多信息请下载全文后查看。

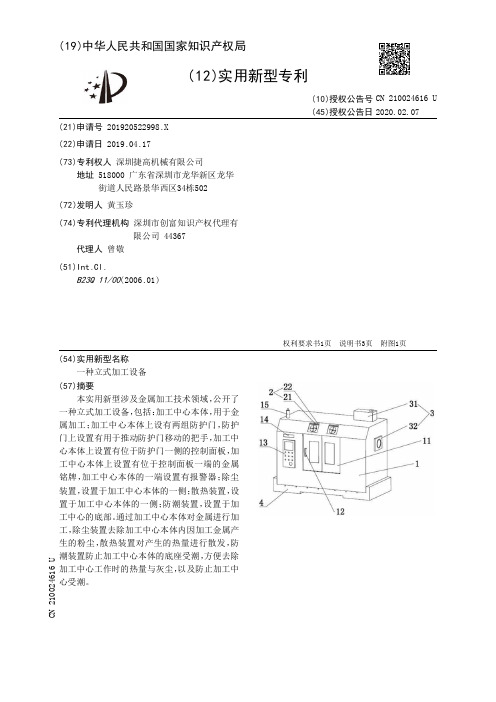

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920522998.X(22)申请日 2019.04.17(73)专利权人 深圳捷高机械有限公司地址 518000 广东省深圳市龙华新区龙华街道人民路景华西区34栋502(72)发明人 黄玉珍　(74)专利代理机构 深圳市创富知识产权代理有限公司 44367代理人 曾敬(51)Int.Cl.B23Q 11/00(2006.01)(54)实用新型名称一种立式加工设备(57)摘要本实用新型涉及金属加工技术领域，公开了一种立式加工设备，包括：加工中心本体，用于金属加工；加工中心本体上设有两组防护门，防护门上设置有用于推动防护门移动的把手，加工中心本体上设置有位于防护门一侧的控制面板，加工中心本体上设置有位于控制面板一端的金属铭牌，加工中心本体的一端设置有报警器；除尘装置，设置于加工中心本体的一侧；散热装置，设置于加工中心本体的一侧；防潮装置，设置于加工中心的底部。

通过加工中心本体对金属进行加工，除尘装置去除加工中心本体内因加工金属产生的粉尘，散热装置对产生的热量进行散发，防潮装置防止加工中心本体的底座受潮，方便去除加工中心工作时的热量与灰尘，以及防止加工中心受潮。

权利要求书1页 说明书3页 附图1页CN 210024616 U 2020.02.07C N 210024616U权　利　要　求　书1/1页CN 210024616 U1.一种立式加工设备，其特征在于，包括：加工中心本体(1)，用于金属加工；所述加工中心本体(1)上设有两组防护门(11)，所述防护门(11)上设置有用于推动所述防护门(11)移动的把手(12)，所述加工中心本体(1)上设置有位于所述防护门(11)一侧的控制面板(13)，所述加工中心本体(1)上设置有位于所述控制面板(13)一端的金属铭牌(14)，所述加工中心本体(1)的一端设置有报警器(15)；除尘装置(2)，设置于所述加工中心本体(1)的一侧，用于去除所述加工中心本体(1)加工金属时产生的粉尘；散热装置(3)，设置于所述加工中心本体(1)的一侧，用于对所述加工中心本体(1)进行散热；防潮装置(4)，设置于所述加工中心的底部，用于防止所述加工中心本体(1)的底部受潮。

专利名称：立式机床
专利类型：实用新型专利
发明人：李爱军,魏宇斌
申请号：CN201920199028.0申请日：20190214
公开号：CN209754669U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：本实用新型公开一种立式机床，包括机箱，具有一加工室，所述加工室通过一加工口与室外连通；工作台，设置于所述加工口处，所述工作台包括基座、驱动装置和安装座，所述驱动装置设置于所述基座上，所述安装座转动安装于所述基座的上表面，所述安装座的周侧设置有至少两个安装位，所述驱动装置连接所述安装座，以驱动所述安装座翻转，而使其中至少一所述安装位位于所述加工室内，至少一所述安装位由所述加工口漏出。

本实用新型技术方案具有加工效率高的优点。

申请人：佛山市普拉迪数控科技有限公司
地址：528100 广东省佛山市三水中心工业园区C区70号A车间
国籍：CN
代理机构：深圳市世纪恒程知识产权代理事务所
代理人：胡海国
更多信息请下载全文后查看。

专利名称：一种立式数控铣床专利类型：实用新型专利
发明人：杨志伟
申请号：CN201520756259.9申请日：20150928
公开号：CN205183879U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种立式数控铣床，包括工作台、照明灯、主轴箱、拖链、吊挂、底座、立柱、电柜、润滑箱、液压站、防护装置和冷却液装置；所述底座顶端设有工作台且所述底座一侧固定连接冷却液装置，所述工作台表面固定设有主轴箱且所述主轴箱一侧设有照明灯，所述主轴箱一端转动连接拖链，所述主轴箱另一端设有吊挂，所述照明灯一端设有立柱且所述立柱一侧固定连接电柜；本新型结构紧凑，在床身两端设有防护装置，有效增强立式床身刚性，防止床身发生变形，当机床进行大切削量加工时，动力滑台发生变形也很小，主轴震动轻微，从而保证了加工零件达到较高的加工精度，使用寿命长，具有良好经济效益和社会效益，适宜推广使用。

申请人：无锡市南方防爆电机有限公司
地址：214000 江苏省无锡市惠山区前洲街道圩头尖
国籍：CN
代理机构：苏州广正知识产权代理有限公司
代理人：刘述生
更多信息请下载全文后查看。

专利名称：一种立体式铣床加工设备专利类型：发明专利
发明人：赵青华
申请号：CN201510782099.X
申请日：20151116
公开号：CN105290467A
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本发明公开了一种立体式铣床加工设备，包括电机、铣刀、左侧推定螺栓、待铣物件、移动固定块、紧固螺栓、铣槽夹具、夹具定位螺栓、夹具固定块、电机工作臂、铣机床身、铣床工作台和升降台，所述电机与电机固定端固定连接，所述移动固定块通过轴承杆与铣槽夹具连接，所述紧固螺栓穿过移动固定块与铣槽夹具接触，所述铣槽夹具下侧连接有夹具固定块，所述电机工作臂分别连接电机固定端和升降台，所述铣机床身与升降台连接，所述升降台通过中间体与铣床溜板连接。

该立体式铣床加工设备，可使该设备在移动上更加方便，使工作精度更加准确，提高了铣床作业的质量，达到多功能的用途，大大节约了生产预算，整体提高了生产效率。

申请人：耒阳新达微科技有限公司
地址：421800 湖南省衡阳市耒阳市五里牌办事处三桥居委会经济开发区中小企业创业园内国籍：CN
更多信息请下载全文后查看。

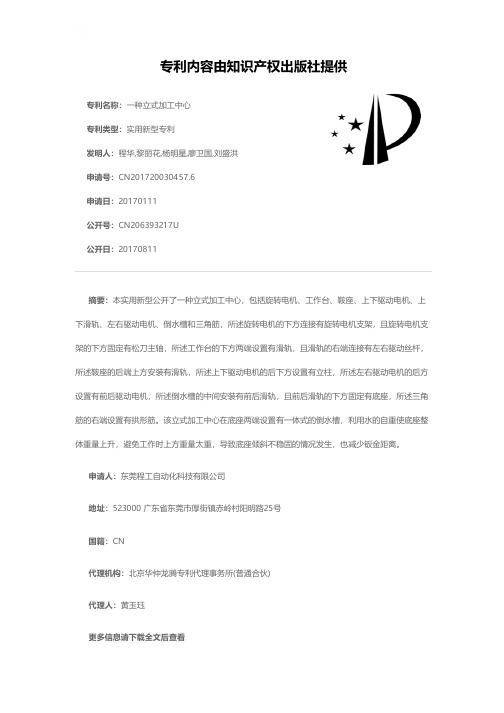

专利名称：一种立式加工中心
专利类型：实用新型专利
发明人：程华,黎丽花,杨明星,廖卫国,刘盛洪申请号：CN201720030457.6
申请日：20170111
公开号：CN206393217U
公开日：
20170811
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种立式加工中心，包括旋转电机、工作台、鞍座、上下驱动电机、上下滑轨、左右驱动电机、倒水槽和三角筋，所述旋转电机的下方连接有旋转电机支架，且旋转电机支架的下方固定有松刀主轴，所述工作台的下方两端设置有滑轨，且滑轨的右端连接有左右驱动丝杆，所述鞍座的后端上方安装有滑轨，所述上下驱动电机的后下方设置有立柱，所述左右驱动电机的后方设置有前后驱动电机，所述倒水槽的中间安装有前后滑轨，且前后滑轨的下方固定有底座，所述三角筋的右端设置有拱形筋。

该立式加工中心在底座两端设置有一体式的倒水槽，利用水的自重使底座整体重量上升，避免工作时上方重量太重，导致底座倾斜不稳固的情况发生，也减少钣金距离。

申请人：东莞程工自动化科技有限公司
地址：523000 广东省东莞市厚街镇赤岭村阳明路25号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：黄玉珏
更多信息请下载全文后查看。

专利名称：一种高效率立式加工中心数控机床专利类型：发明专利
发明人：李强,林慧
申请号：CN201611034710.1
申请日：20161123
公开号：CN106392765A
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本发明公开了一种高效率立式加工中心数控机床，包括底座、立柱、工作台、主轴箱、主轴和伺服电机，立柱位于底座左侧上端，立柱一侧设有线轨滑块，主轴箱固定于线轨滑块上，线轨滑块控制主轴箱上下移动，底座中心上端设有滚动滑台，工作台设置于滚动滑台上，滚动滑台上表面设有相互垂直的第一导轨和第二导轨，工作台在第一导轨上沿X轴方向移动，在第二导轨上沿Y轴方向移动，工作台上还插装有挡板。

本发明结构简单，投资成本低，具有更高的转速、回转精度，且可保护主轴和导轨，提高工作效率。

申请人：三星智能科技盐城有限公司
地址：224000 江苏省南京市高新技术产业开发区秦川南路8号
国籍：CN
代理机构：南京汇恒知识产权代理事务所(普通合伙)
代理人：夏恒霞
更多信息请下载全文后查看。

专利名称：可升降的多用立式车床专利类型：实用新型专利
发明人：李健,王杰
申请号：CN201721431730.2
申请日：20171031
公开号：CN207593236U
公开日：
20180710
专利内容由知识产权出版社提供
摘要：本实用新型公开一种可升降的多用立式车床，其包括卡盘、支撑座、支撑环、若干母夹爪和若干子夹爪，所述卡盘通过设置于其下表面的拉钉与加工机台连接，所述支撑座固定安装于卡盘上表面，所述若干子夹爪分别与母夹爪对应卡接固定，所述卡盘上表面中心具有一安装孔，所述支撑座下表面固定有一安装块，所述安装块嵌入安装孔内并与卡盘固定连接，所述母夹爪下端嵌入安装槽内与卡盘固定连接，所述支撑环上表面沿周向均匀设置有若干支撑柱，此若干支撑柱与工件下表面接触连接。

本实用新型通过液压推杆和定位孔的设置进行微调，可实现对高矮不一外形的工件的加工，具有良好的通用性。

申请人：油机机械工业(中国)有限公司
地址：215337 江苏省苏州市昆山市周市镇横长径路520号
国籍：CN
更多信息请下载全文后查看。

专利名称：高效多面体加工机床专利类型：发明专利
发明人：黄坚,宋强
申请号：CN201910052404.8申请日：20190121
公开号：CN109732409A
公开日：
20190510
专利内容由知识产权出版社提供
摘要：一种高效多面体加工机床，其包括底座、机架、Y轴移动平台、X轴移动平台、加工平台、旋转圆台、刀库及刀具装置。

所述机架装设于底座上，Y轴移动平台装设于底座上，X轴移动平台装设于Y轴移动平台。

所述加工平台枢接于X轴移动平台上，旋转圆台装设于加工平台内，所述刀库及刀具装置均装设于机架上，本发明通过设置可旋转的加工平台及旋转圆台，仅需一次装夹工件，即可实现单一主轴五面体的加工；且成型精度高、零件精度稳定性好、零件质量与技术也得到了提升。

此外，本发明不仅结构紧凑、简单、体积小、占地面积少、操作位置规范，且工件上下装夹极为便利、安全性能高，能大大的提高工作效率，实用性强，具有较强的推广意义。

申请人：东莞市益格机械有限公司
地址：523000 广东省东莞市万江区大汾社区汾溪路西白水涡厂房
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：范小凤
更多信息请下载全文后查看。

专利名称：一种能够提升工作效率的立式压床专利类型：发明专利
发明人：贾敏尔
申请号：CN201711177031.4
申请日：20171122
公开号：CN109807223A
公开日：
20190528
专利内容由知识产权出版社提供
摘要：本发明提供了一种能够提升工作效率的立式压床，包括底座、工作台、冲压刀头、垂直刀架、横梁、横向进给箱、控制阀和纵向进给箱，工作台为圆台形工作台，底座支撑所述工作台，工作台的上方设置有冲压刀头，冲压刀头通过垂直刀架固定，垂直刀架的中部通过横梁滑动固定，横梁的侧部设置有调节横向进给量的横向进给箱，垂直刀架的底部设置有控制阀，控制阀的底部设置有用于控制冲压刀头的纵向进给量的纵向进给箱。

有益效果是能够根据用户加工的需求，实时调节冲压刀头的实时位置，而且工作台的喷水孔能够喷射适配的催化剂，提升冲压效率。

申请人：贾敏尔
地址：312500 浙江省绍兴市新昌县羽林街道
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：杨慧玲
更多信息请下载全文后查看。
