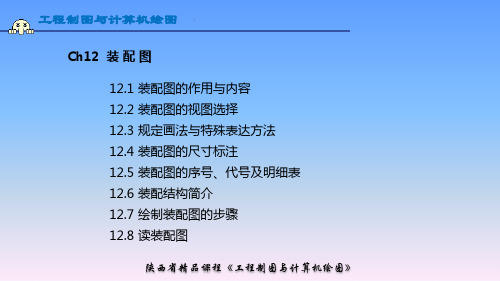

工程制图与计算机绘图Ch12 装 配 图12.1 装配图的作用与内容12.2 装配图的视图选择12.3 规定画法与特殊表达方法12.4 装配图的尺寸标注12.5 装配图的序号、代号及明细表12.6 装配结构简介12.7 绘制装配图的步骤12.8 读装配图1. 规定画法2. 特殊表达方法1）零件接触面和配合面的画法l相邻两零件接触或配合时，接触面和配合面画一条线；l 相邻两零件不接触时，应按投影画出两条线。
零件1零件2接触面画一条线非接触面画两条线2）相邻两零件的剖面线剖视图中，为区分相邻零件，其剖面线应画成不同方向。
多个相邻零件，可采用倾角或间距不同的剖面线。
零件1零件2相邻零件剖面线方向相反3）实心零件的画法剖视图中，若剖切平面通过轴、销、键、球、杆等实心零件，还有紧固件的轴线时,则这些零件均按不剖画。
如需特别表明这些零件上的结构，可采用局部剖视。
实心零件(轴）螺钉紧固件（螺母、垫圈）键1. 规定画法有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）1. 规定画法2. 特殊表达方法1）拆卸画法在装配图中，若某些零件遮住部件的内部结构，为表示被遮住的结构形状，可以假想将某些零件拆卸后绘制视图，这种表达方法称为拆卸画法。
拆卸画法一般不加标注。
如需说明时，可以标注“拆去XX等”。
零件1B向拆卸手轮标注2）沿结合面剖切画法在装配图中，可以假想沿某些零件的结合面进行剖切。
沿结合面剖切时，零件的结合面不画剖面线。
沿结合面剖切画法零件1B向零件1零件5为显示清楚零件1（阀体）上U型缺口的形状，沿着零件5和零件1的结合面进行了剖切2. 特殊表达方法沿结合面剖切画法有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）3）简化画法l 螺栓、螺钉、螺母等紧固件在装配图中采用简化画法。
螺栓、螺母、垫圈采用简化画法（省略倒角、退刀槽等工艺结构2. 特殊表达方法l若干相同的零件组，如螺纹连接件等，可以详细地画出一组或几组，其余只用细点画线表示其位置即可。
中等专业学校2022-2023-2教案编号教学内容装配图中的一组图形用来表达机器（或部件）的工作原理、装配关系很结构特点。
前面所述机件的表达方法可以用来表达装配图，但由于装配图表达重点不同，还需要一些规定的表示法和特殊的表示法。
2.必要尺寸标注出反映机器（或部件）的规格（性能）尺寸、安装尺寸、零件之间的装配尺寸以及外形尺寸等。
3.技术要求用文字或符号注写机器（或部件）的质量、装配、检验、使用等方面的要求。
4.标题栏、零件序号和明细栏根据生产组织和管理的需要，在装配图上对每个零件编注序号，并填写明细栏。
在标题栏中注明装配体名称、图号、绘图比例以及有关人员的责任签字等。
（二）装配图画法的基本规则根据国家有关标准规定，并综合前面章节有关表述，装配图画法有以下规则：1.实心零件画法在装配图中，对于紧固件以及轴、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。
2.相邻零件轮廓线的画法两个零件的接触表面（或基本尺寸相同的配合面）只有一条共有的轮廓线表示；非接触面画两条轮廓线。
3.相邻零件剖面线的画法教学内容在剖视图中，相接触的两零件的剖面线的方向应相反或间隔不等。
三个或三个以上零件相接触时，除其中两个零件的剖面线倾斜方向不同外，第三个零件应采用不同的剖面线间隔或者与同方向的剖面线位置错开。
注：在各视图中同一零件的剖面线方向与间隔必须一致。
（三）装配图的特殊画法零件图的各种表示法（视图、剖视图、断面图）同样适用于装配图，大装配图着重表达装配图的结构特点、工作原理和各零件间的装配关系。
针对这一点，国家标准制定了表达机器（或部件）装配图的特殊画法。

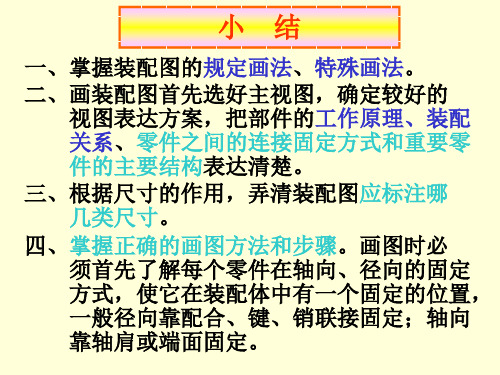

1.简化法教学内容四、课堂小结1.装配图的作用和包含的内容2.装配图的规定画法、简化法和特殊画法；五、课堂练习六、课后练习学生完成习题册相关练习；板书设计9-1 装配图的内容和表示法一、装配图的内容1. 一组图形2.必要尺寸3.技术要求4.标题栏、零件序号和明细栏二、装配图画法的基本规则1.实心零件画法2.相邻零件轮廓线的画法3.相邻零件剖面线的画法三、装配图的特殊画法1. 简化法2.特殊画法教后札记。
