详解往复式压缩机

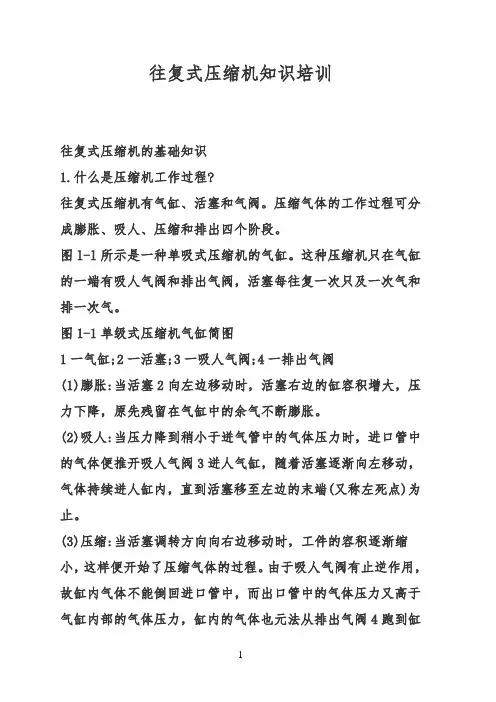

往复式压缩机知识培训往复式压缩机的基础知识1.什么是压缩机工作过程?往复式压缩机有气缸、活塞和气阀。

压缩气体的工作过程可分成膨胀、吸人、压缩和排出四个阶段。

图l-l所示是一种单吸式压缩机的气缸。

这种压缩机只在气缸的一端有吸人气阀和排出气阀，活塞每往复一次只及一次气和排一次气。

图1-1单级式压缩机气缸简图1一气缸;2一活塞;3一吸人气阀;4一排出气阀(1)膨胀:当活塞2向左边移动时，活塞右边的缸容积增大，压力下降，原先残留在气缸中的余气不断膨胀。

(2)吸人:当压力降到稍小于迸气管中的气体压力时，进口管中的气体便推开吸人气阀3迸人气缸，随着活塞逐渐向左移动，气体持续迸人缸内，直到活塞移至左边的末端(又称左死点)为止。

(3)压缩:当活塞调转方向向右边移动时，工件的容积逐渐缩小，这样便开始了压缩气体的过程。

由于吸人气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中的气体压力又高于气缸内部的气体压力，缸内的气体也元法从排出气阀4跑到缸外。

出口管中的气体因排出气阀有止逆作用，也不能流入缸内。

，因此缸内的气体质量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间(容积)，使气体的压力不断升高。

(4)排出:随着活塞右移，压缩气体的压力升高到稍大于出口管的气体压力时，缸内气体便顶开排出气阀而进人出口管中，并不断排出，直到活塞移至右边的末端(又称右死点)为止。

然后，活塞又开始向左移动，重复上述动作。

活塞在缸内不断地来回运动，使气缸往复循环地吸人和排出气体。

活塞的每一次来回称为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。

图1-2所示是一种双吸式压缩机的气缸。

这种气缸的两端，都具有吸人气阀和排出气阀。

其压缩过程与单吸式气缸相同，所不同的只是在同一时间内，元论活塞向哪一方向移动，都能在活塞的运动方向发生压缩作用，在活塞的后方进行吸气过程。

也就是说，无论活塞向左移或向右移都能同时吸人和排出气体。

2•什么是压缩气体的三种热过程?气体在压缩过程中的能量变化与气体状态(即温度、压力、体积等)有关。

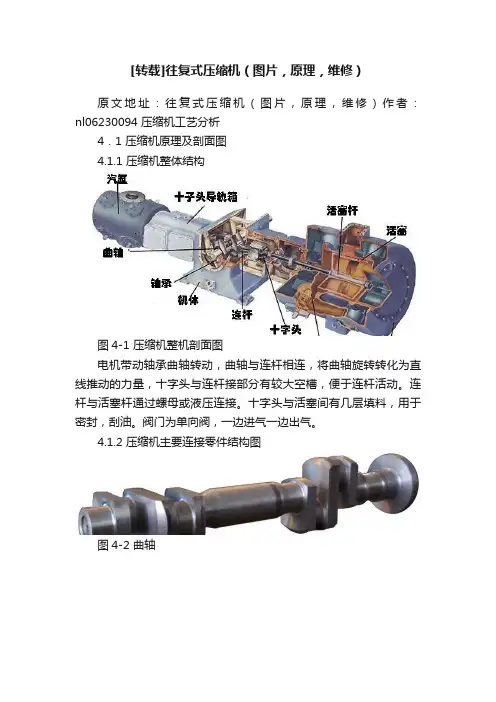

[转载]往复式压缩机（图片，原理，维修）原文地址：往复式压缩机（图片，原理，维修）作者：nl06230094 压缩机工艺分析4．1 压缩机原理及剖面图4.1.1 压缩机整体结构图4-1 压缩机整机剖面图电机带动轴承曲轴转动，曲轴与连杆相连，将曲轴旋转转化为直线推动的力量，十字头与连杆接部分有较大空槽，便于连杆活动。

连杆与活塞杆通过螺母或液压连接。

十字头与活塞间有几层填料，用于密封，刮油。

阀门为单向阀，一边进气一边出气。

4.1.2 压缩机主要连接零件结构图图4-2 曲轴图4-3 连杆大头与曲轴相连，小头与十字头相连，连杆通过十字头销与十字头相连，活塞杆通过锁紧螺母与十字头相连图4-4 十字头十字头销与连杆相连接图4-5 曲轴，连杆，十字头，活塞杆连接（白线所指为填料）图4-6 气阀4.1.3 压缩机填料函4.1.3.1 填料分布总图图4-7 填料函总图4.1.3.1刮油环组图4-8 刮油环组图4-9 刮油环（实体）刮油环：将活塞杆从机体中带出油刮下，回到机体中。

4.1.3.2中间填料环组图4-10 中间填料环组4.1.3.3主填料环组，工作原理图4-11 主填料环组冷却水：可采用较为纯净的除盐水或冷却剂，因为压缩机运行活塞与填料摩擦产生大量热，冷却水容易结垢，高温可能还会是阻垢剂之类药剂氧化，影响水质。

冷却水在夹套内，不可与活塞接触。

冷却水冷却气缸夹套。

保护气：防止填料函泄漏，也处于夹套内（氮气与填料函接口处螺母没有紧好，导致密封氮气漏到中体腔内，然后由于N2压力高，填料密封不好，气体通过径向环切口部分流回至气缸，会混入到工艺气体中）。

4.1.3.4 密封环形式及安装图4-13 径向环，切向环图4-14 密封环实图安装：三瓣环一般有直切口和斜切口，并且均由弹簧将三瓣环固定好。

直切口的填料环起阻流、减压的作用，而斜切口的填料环起密封作用。

一般安装时直切口的填料环装在高压侧(气缸侧）。

安装时应对好定位销，此时直切口的填料环（阻流环）的切口处应于斜切口的填料环（密封环）相错，并且阻流环内径与活塞杆紧密贴合，径向有开口。

往复压缩机的内部结构详解

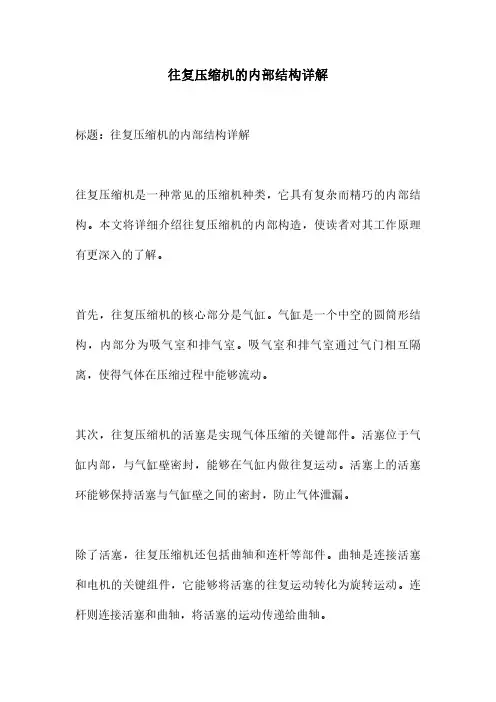

标题：往复压缩机的内部结构详解
往复压缩机是一种常见的压缩机种类，它具有复杂而精巧的内部结构。

本文将详细介绍往复压缩机的内部构造，使读者对其工作原理有更深入的了解。

首先，往复压缩机的核心部分是气缸。

气缸是一个中空的圆筒形结构，内部分为吸气室和排气室。

吸气室和排气室通过气门相互隔离，使得气体在压缩过程中能够流动。

其次，往复压缩机的活塞是实现气体压缩的关键部件。

活塞位于气缸内部，与气缸壁密封，能够在气缸内做往复运动。

活塞上的活塞环能够保持活塞与气缸壁之间的密封，防止气体泄漏。

除了活塞，往复压缩机还包括曲轴和连杆等部件。

曲轴是连接活塞和电机的关键组件，它能够将活塞的往复运动转化为旋转运动。

连杆则连接活塞和曲轴，将活塞的运动传递给曲轴。

往复压缩机还包括一系列的阀门和控制装置，用于控制气体的流动和压缩过程。

例如，吸气阀和排气阀能够在适当的时机打开和关闭，确保气体在吸气室和排气室之间流动。

需要注意的是，往复压缩机的内部结构设计需要考虑气体的压缩比和流量需求。

不同的应用领域对往复压缩机的性能和要求也有所不同，因此在实际应用中需要根据具体需求进行选择和调整。

总之，往复压缩机是一种具有复杂内部结构的压缩机种类。

通过了解其内部构造，我们可以更好地理解其工作原理和性能。

希望本文能够为读者提供有关往复压缩机的详细信息，并且不涉及任何负面元素，以确保阅读体验的良好。

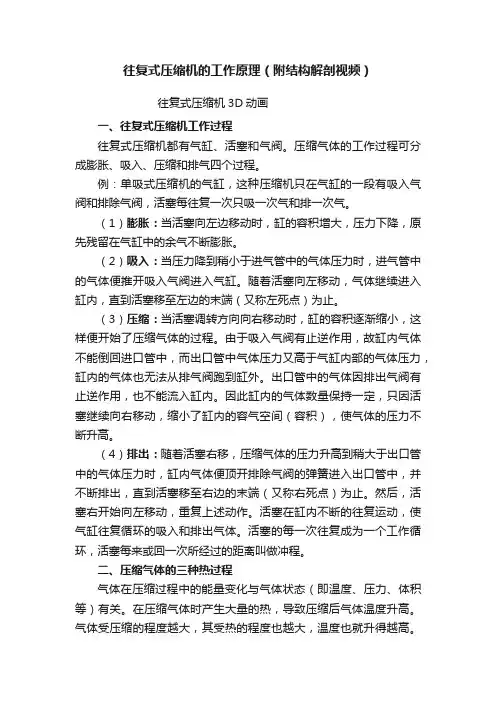

往复式压缩机的工作原理（附结构解剖视频）往复式压缩机3D动画一、往复式压缩机工作过程往复式压缩机都有气缸、活塞和气阀。

压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。

例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。

（1）膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。

（2）吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。

随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。

（3）压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。

由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。

出口管中的气体因排出气阀有止逆作用，也不能流入缸内。

因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。

（4）排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点）为止。

然后，活塞右开始向左移动，重复上述动作。

活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。

活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。

二、压缩气体的三种热过程气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。

在压缩气体时产生大量的热，导致压缩后气体温度升高。

气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。

压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。

压缩气体所需的压缩功，决定于气体状态的改变。

说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。

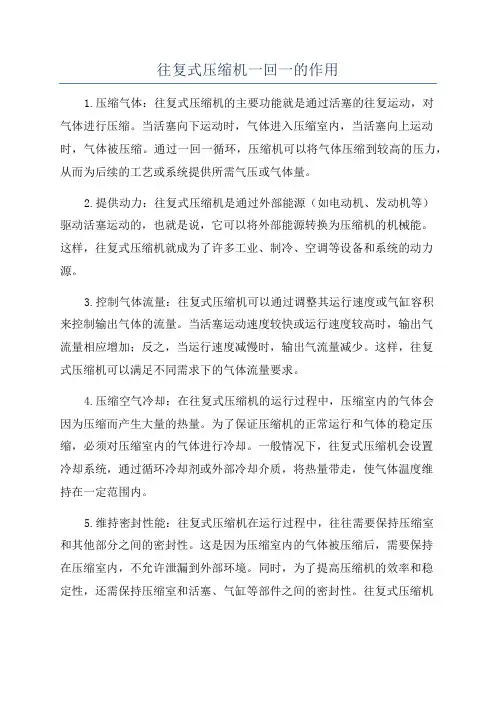

往复式压缩机一回一的作用1.压缩气体：往复式压缩机的主要功能就是通过活塞的往复运动，对气体进行压缩。

当活塞向下运动时，气体进入压缩室内，当活塞向上运动时，气体被压缩。

通过一回一循环，压缩机可以将气体压缩到较高的压力，从而为后续的工艺或系统提供所需气压或气体量。

2.提供动力：往复式压缩机是通过外部能源（如电动机、发动机等）驱动活塞运动的，也就是说，它可以将外部能源转换为压缩机的机械能。

这样，往复式压缩机就成为了许多工业、制冷、空调等设备和系统的动力源。

3.控制气体流量：往复式压缩机可以通过调整其运行速度或气缸容积来控制输出气体的流量。

当活塞运动速度较快或运行速度较高时，输出气流量相应增加；反之，当运行速度减慢时，输出气流量减少。

这样，往复式压缩机可以满足不同需求下的气体流量要求。

4.压缩空气冷却：在往复式压缩机的运行过程中，压缩室内的气体会因为压缩而产生大量的热量。

为了保证压缩机的正常运行和气体的稳定压缩，必须对压缩室内的气体进行冷却。

一般情况下，往复式压缩机会设置冷却系统，通过循环冷却剂或外部冷却介质，将热量带走，使气体温度维持在一定范围内。

5.维持密封性能：往复式压缩机在运行过程中，往往需要保持压缩室和其他部分之间的密封性。

这是因为压缩室内的气体被压缩后，需要保持在压缩室内，不允许泄漏到外部环境。

同时，为了提高压缩机的效率和稳定性，还需保持压缩室和活塞、气缸等部件之间的密封性。

往复式压缩机的结构设计和材料选择，以及适当的润滑和维护，都对密封性能起到关键作用。

6.降低振动和噪音：往复式压缩机的活塞往返运动会产生一定的振动和噪音。

这对于一些对振动和噪音敏感的应用场景来说是不合适的。

因此，往复式压缩机在设计和制造时，需要采取一些措施来降低振动和噪音水平，例如采用减振装置、优化结构设计、选用低噪音材料等。

总结起来，往复式压缩机一回一的主要作用包括压缩气体、提供动力、控制气体流量、压缩空气冷却、维持密封性能以及降低振动和噪音。

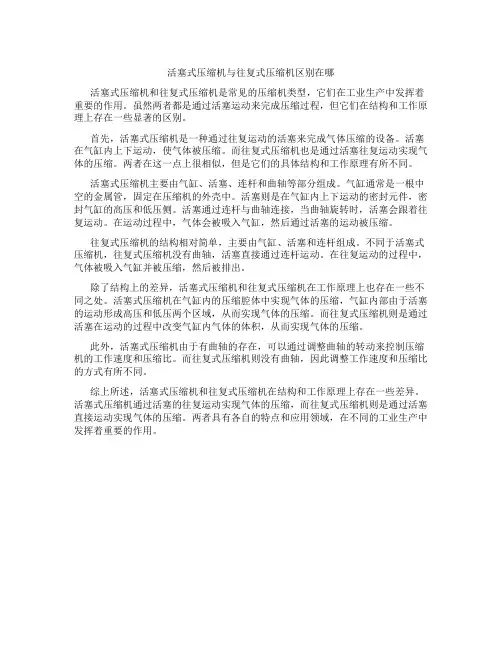

活塞式压缩机与往复式压缩机区别在哪活塞式压缩机和往复式压缩机是常见的压缩机类型，它们在工业生产中发挥着重要的作用。

虽然两者都是通过活塞运动来完成压缩过程，但它们在结构和工作原理上存在一些显著的区别。

首先，活塞式压缩机是一种通过往复运动的活塞来完成气体压缩的设备。

活塞在气缸内上下运动，使气体被压缩。

而往复式压缩机也是通过活塞往复运动实现气体的压缩。

两者在这一点上很相似，但是它们的具体结构和工作原理有所不同。

活塞式压缩机主要由气缸、活塞、连杆和曲轴等部分组成。

气缸通常是一根中空的金属管，固定在压缩机的外壳中。

活塞则是在气缸内上下运动的密封元件，密封气缸的高压和低压侧。

活塞通过连杆与曲轴连接，当曲轴旋转时，活塞会跟着往复运动。

在运动过程中，气体会被吸入气缸，然后通过活塞的运动被压缩。

往复式压缩机的结构相对简单，主要由气缸、活塞和连杆组成。

不同于活塞式压缩机，往复式压缩机没有曲轴，活塞直接通过连杆运动。

在往复运动的过程中，气体被吸入气缸并被压缩，然后被排出。

除了结构上的差异，活塞式压缩机和往复式压缩机在工作原理上也存在一些不同之处。

活塞式压缩机在气缸内的压缩腔体中实现气体的压缩，气缸内部由于活塞的运动形成高压和低压两个区域，从而实现气体的压缩。

而往复式压缩机则是通过活塞在运动的过程中改变气缸内气体的体积，从而实现气体的压缩。

此外，活塞式压缩机由于有曲轴的存在，可以通过调整曲轴的转动来控制压缩机的工作速度和压缩比。

而往复式压缩机则没有曲轴，因此调整工作速度和压缩比的方式有所不同。

综上所述，活塞式压缩机和往复式压缩机在结构和工作原理上存在一些差异。

活塞式压缩机通过活塞的往复运动实现气体的压缩，而往复式压缩机则是通过活塞直接运动实现气体的压缩。

两者具有各自的特点和应用领域，在不同的工业生产中发挥着重要的作用。
