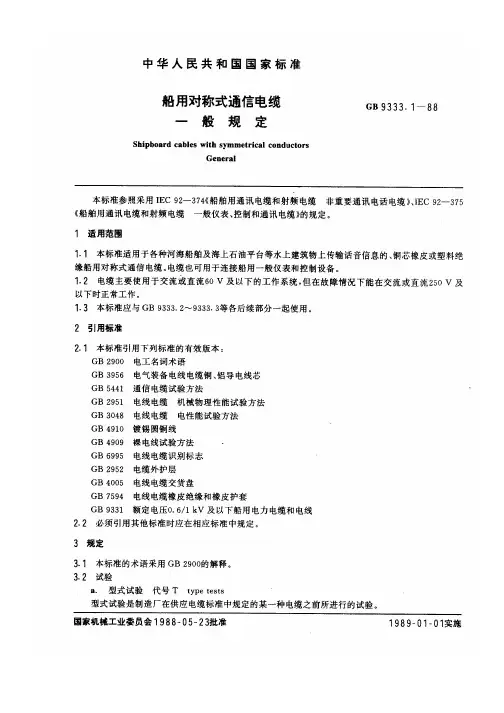

GB 9333[1].1-1988 船用对称式通信电缆 一般规定

• • • • • • • • • • • • • •
4、船用电缆材料代号 4.1绝缘代号： 4.1.1无卤乙丙胶绝缘…… …… …… …… E 4.1.2交联聚乙烯绝缘…… …… …… …… J 4.1.3聚乙烯绝缘…… …… …… ……… Y 4.1.4聚氯乙烯绝缘…… …… …… …… V 4.2内护套代号： 4.2.1氯丁护套…… …… …… ………… F 4.2.2氯磺化聚乙烯护套…… …… …… H 4.2.3交联聚烯烃护套…… …… …… ……PJ 4.2.4聚烯烃护套…… …… …… ……… PF 4.2.5聚氯乙烯护套…… …… …… …… V 4.3屏蔽代号： 4.3.1绝缘线芯或线对屏蔽…… …… …… P
7/0.68
7/0.85 7/1.04 7/1.35 7/1.70 7/2.14 19/1.53 19/1.78 19/2.14
7.56
4.70 3.11 1.84 1.16 0.734 0.529 0.391 0.270
49/0.25
56/0.30 84/0.30 84/0.40 126/0.40 196/0.40 276/0.40 396/0.40 360/0.50
CKJPJP85/SC 交联聚乙烯绝缘铜丝编织分屏蔽交联聚烯烃内护套铜丝编织铠 装交联聚烯烃外护套低烟无卤阻燃船用控制电缆，SC型
CKJPJP95/NC 交联聚乙烯绝缘铜丝编织分屏蔽交联聚烯烃内护套钢丝编织铠 装交联聚烯烃外护套低烟无卤阻燃耐火船用控制电缆，NC型
CHJPJP85/SC 交联聚乙烯绝缘铜丝编织分屏蔽交联聚烯烃内护套铜丝编织铠 装交联聚烯烃外护套低烟无卤阻燃船用对称式通信电缆，SC型
• 5、船用电缆导体应符合IEC60228标准中2类、5类的要求。

电缆敷设的检查1、电缆的选择1.1 船上安装的全部电缆必须是经认可的船用电缆,所使用的电缆应当具有产品型式或工厂认可证书。

所有电缆和电气设备的外接电缆至少应为滞燃型。

1.2 典型的船用低压电缆的组成如下:1）导体：采用经韧炼的高导电率紫铜,导体一般经股绞,以增强韧性、机械强度和抗震能力。

2）绝缘：实船采用的绝缘材料一般为天然或复合橡胶、丁基橡胶、乙丙橡胶(EPR)、交联聚乙烯(XLPE)、硅橡胶、聚氯乙烯(PVC)等物质,有的电缆为了成型和增强韧性,在绝缘材料之间加上填充物。

电缆的最高工作温度取决于所采用的绝缘材料。

3）内护套：采用聚氯乙烯(PVC)、氯磺化聚乙烯、氯丁橡胶等，以防止油、水、化学溶剂的浸入，和防止火焰的转播。

4）金属护套：采用镀锌低碳钢、青铜或铝合金丝制成的编织金属丝,以加强机械保护能力。

5）外护套：一般和内护套使用相同的材料,进一步加强防止油、水、化学溶剂的浸入的能力,同时增强电缆的防止机械损伤的能力。

6）耐火电缆同一般电缆的主要区别在于其导体的外部包布一层云母片可以确保电缆不会由于绝缘被烧损之后造成短路,能够确保设备工作正常。

7）关于无卤电缆主要是其护套所选用的材料为无卤材料,此种设计可以保证电缆在火灾中燃烧时释放的是无腐蚀性及低毒性的气体。

1.3 电缆的选型必须和其安装处所的环境相适应,并顾及到单根电缆在整个安装长度上可能经过不同的环境,应根据最恶劣的环境选型。

1.4 固定安装的电气设备的电缆必须固定敷设,若实际需要采用移动软电缆时,软电缆的长度应尽可能短。

可携式电气设备应采用移动软电缆。

1.5 电缆的额定电压不得小于该电缆所服务的电路的最大工作电压。

1.6 除通信和仪表使用外,电缆的导体截面积一般不得小于1mm2。

1.7用于要求防止电磁干扰的设备的电缆应具有屏蔽保护层。

2、电缆的支撑和固定2.1除用于可携式设备及敷设在管子、管道、电缆槽或特别罩壳内以外,电缆必须敷设在支架上并采用紧固件牢固,不得直接固定在舱壁或甲板上。

Thermoplastic-Insulated Wires and Cables
UL 83:2008
57
电器布线电线电缆
电器布线电线电缆
UL 758:2008
58
船用电缆
船用电缆
UL 1426:2001
59
舰船用低烟
电缆和软线
舰船用低烟电缆和软线通用规范
JB/T1601-1993
46
电机绕组引接软电缆和软线
电机绕组引接软电缆和软线
JB/T6213-2006
47
尼龙护套电线和电缆
聚氯乙烯绝缘尼龙护套电线和电缆
JB/T10261-2001
48
电动潜油泵电缆
额定电压3.6/6kV及以下电动潜油泵电缆
JB/T5332-1991
49
补偿导线
热电偶用补偿导线
GB/T4989-1994
UL1673:2003
41
自限温伴热带
自限温伴热带
GB/T19835-2005
42
被复线
被复线通用规范
GJB882A-2002
43
额定电压450/750V及以下橡皮绝缘电缆
额定电压450/750V及以下橡皮绝缘电缆
第1部分：一般规定
GB/T5013.1-2008
IEC60245-1:2008
第2部分：试验方法
电气化铁道铝包钢芯铝绞线
TB/T2937-1998
4
电气化铁道用铜及铜合金绞线
电气化铁道用铜及铜合金绞线
TB/T 3111-2005
5
镀锌钢绞线
镀锌钢绞线
YB/T5004-2001
6
镀锌钢线
架空绞线用镀锌钢线GB/T3428-2002

非铠装型电缆护套的平均值应不小于标称值，其最薄处厚度应不小于标称值 的85%-0.1mm；其中铠装的标称值应不小于1.5 mm，其最薄处厚度应不小于 标称值的80%-0.2mm。
2021/6/16
18
护套标称厚度：
挤包护套前假定 直径d/mm d≤10 10<d≤16 16<d≤25
护套标称厚度 /mm 1.2 1.5 1.7
按绝缘材料分可分为聚氯乙烯绝缘，代号为V；交联聚乙烯或交联聚烯烃绝 缘，代号为（YJ）。
按屏蔽种类可分为：编织屏蔽，代号为P，可以由软圆铜线或镀锡圆铜线； 铜带屏蔽，代号为P2；铝塑复合带屏蔽，代号为P3。
按铠装材料可分为：双钢带铠装，代号为2；钢丝铠装，代号为3。
按护套种类分可分为聚氯乙烯绝缘，代号为V；聚乙烯或聚烯烃护套，代号 为（Y）。
d≤10 10＜d≤20 20＜d≤30
30<d
标称直径/mm
0.15 0.20 0.25 0.30
2021/6/16
12
内衬层的一般要求：
金属铠装电缆应挤包或绕包内衬层。
内衬层材料应是非吸湿性材料，且适合电缆的运行温度并与电缆绝缘材料 相兼容。
内衬层厚度的最小值应不小于规定的标称值的80%。
2021/6/16
2021/6/16
9
成缆圆整度的要求及计算方法：
要求：成缆圆整度应大于或等于85%,即成缆不圆整度应小于15%。
计算方法：
不圆整度f =
（D大-D小） D平均
×100%
2021/6/16
10
屏蔽的一般要求：
屏蔽型电缆在缆芯外应有铜带、铝塑带或圆铜线编织构成的屏蔽层。
铜带屏蔽、铝塑带屏蔽：允许采用厚度为0.05-0.15mm的铜带或铝塑带重 叠绕包, 绕包屏蔽带下应纵向放置一根标线，移动敷设软电缆的引流线应为多跟结构的绞合软线 。
