电缆局部放电带电检测技术应用分析高培锋发布时间:2021-08-19T01:02:41.769Z 来源:《现代电信科技》2021年第7期作者:高培锋[导读] 随着经济和电力行业的快速发展,电缆运维工作的重要性日渐凸显,工作任务愈加繁重。
采用传统的巡线方法费时费力,效率低下,且仅能发现线路管道中存在的一些肉眼可见的安全隐患,而对判断电缆的绝缘状态无能为力。
电缆线路中如果存在缺陷,在一定条件下会发生放电。
局部放电检测作为一种带电检测手段可检出此种缺陷,目前在应用中已取得一定成果。
(国网新疆电力有限公司喀什供电公司新疆喀什 844000)摘要:随着经济和电力行业的快速发展,电缆运维工作的重要性日渐凸显,工作任务愈加繁重。
采用传统的巡线方法费时费力,效率低下,且仅能发现线路管道中存在的一些肉眼可见的安全隐患,而对判断电缆的绝缘状态无能为力。
电缆线路中如果存在缺陷,在一定条件下会发生放电。
局部放电检测作为一种带电检测手段可检出此种缺陷,目前在应用中已取得一定成果。
以下针对某条电缆线路在带电检测中发现的放电信号,经过多手段测量进一步比较分析判断,确定了放电点的具体位置,通过解剖发现端头内部存在明显的放电痕迹,验证了局部放电测试的有效性和判断结果的正确性。
关键词:电缆;局部放电;带电检测;缺陷定位引言电力电缆极容易出现各式各样的故障问题,这与电缆的管理、电缆的检修与养护、电缆的材料、施工的技术都有一定的关系,一旦电力电缆出现问题,不仅会使电能在传输中出现更多的损耗,造成不必要的资源浪费,而且还会导致电能的不稳定,同时增大了安全事故的发生概率。
因此,电缆作为电力工程中的关键设备,其安全性和稳固性是至关重要的。
基于此,文章首先介绍了电力电缆故障智能检测的重要性以及电力电缆发生故障的常见原因,然后对电力电缆故障检测技术进行了详尽的论述,期望能够为相关人员提供一些参考。
1局部放电技术研究现状以绝缘电阻、交直流耐压为代表的传统试验手段难以有效发现高压电缆绝缘缺陷,国内外研究机构也在积极研究更加有效的新技术、新方法,部分方法已取得成功应用案例。

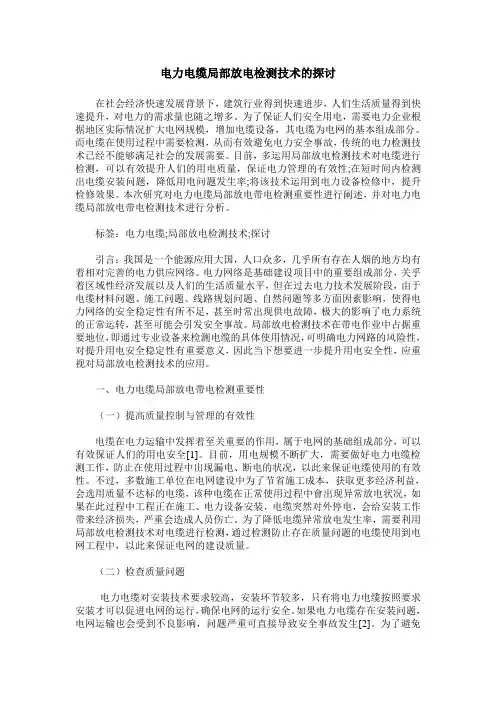

电力电缆局部放电检测技术的探讨在社会经济快速发展背景下,建筑行业得到快速进步,人们生活质量得到快速提升,对电力的需求量也随之增多。
为了保证人们安全用电,需要电力企业根据地区实际情况扩大电网规模,增加电缆设备,其电缆为电网的基本组成部分。
而电缆在使用过程中需要检测,从而有效避免电力安全事故,传统的电力检测技术已经不能够满足社会的发展需要。
目前,多运用局部放电检测技术对电缆进行检测,可以有效提升人们的用电质量,保证电力管理的有效性;在短时间内检测出电缆安装问题,降低用电问题发生率;将该技术运用到电力设备检修中,提升检修效果。
本次研究对电力电缆局部放电带电检测重要性进行阐述,并对电力电缆局部放电带电检测技术进行分析。
标签:电力电缆;局部放电检测技术;探讨引言:我国是一个能源应用大国,人口众多,几乎所有存在人烟的地方均有着相对完善的电力供应网络。
电力网络是基础建设项目中的重要组成部分,关乎着区域性经济发展以及人们的生活质量水平,但在过去电力技术发展阶段,由于电缆材料问题、施工问题、线路规划问题、自然问题等多方面因素影响,使得电力网络的安全稳定性有所不足,甚至时常出现供电故障,极大的影响了电力系统的正常运转,甚至可能会引发安全事故。
局部放电检测技术在带电作业中占据重要地位,即通过专业设备来检测电缆的具体使用情况,可明确电力网路的风险性,对提升用电安全稳定性有重要意义,因此当下想要进一步提升用电安全性,应重视对局部放电检测技术的应用。
一、电力电缆局部放电带电检测重要性(一)提高质量控制与管理的有效性电缆在电力运输中发挥着至关重要的作用,属于电网的基础组成部分,可以有效保证人们的用电安全[1]。
目前,用电规模不断扩大,需要做好电力电缆检测工作,防止在使用过程中出现漏电、断电的状况,以此来保证电缆使用的有效性。
不过,多数施工单位在电网建设中为了节省施工成本,获取更多经济利益,会选用质量不达标的电缆,该种电缆在正常使用过程中會出现异常放电状况,如果在此过程中工程正在施工、电力设备安装,电缆突然对外停电,会给安装工作带来经济损失,严重会造成人员伤亡。

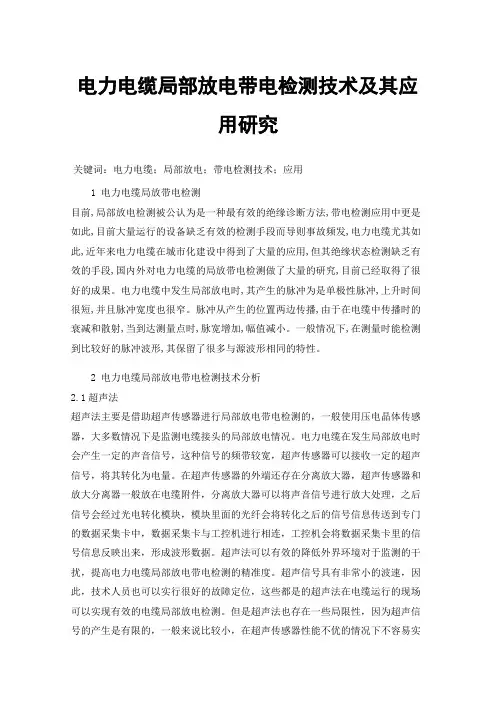

电力电缆局部放电带电检测技术及其应用研究关键词:电力电缆;局部放电;带电检测技术;应用1 电力电缆局放带电检测目前,局部放电检测被公认为是一种最有效的绝缘诊断方法,带电检测应用中更是如此,目前大量运行的设备缺乏有效的检测手段而导则事故频发,电力电缆尤其如此,近年来电力电缆在城市化建设中得到了大量的应用,但其绝缘状态检测缺乏有效的手段,国内外对电力电缆的局放带电检测做了大量的研究,目前已经取得了很好的成果。
电力电缆中发生局部放电时,其产生的脉冲为是单极性脉冲,上升时间很短,并且脉冲宽度也很窄。
脉冲从产生的位置两边传播,由于在电缆中传播时的衰减和散射,当到达测量点时,脉宽增加,幅值减小。
一般情况下,在测量时能检测到比较好的脉冲波形,其保留了很多与源波形相同的特性。
2 电力电缆局部放电带电检测技术分析2.1超声法超声法主要是借助超声传感器进行局部放电带电检测的,一般使用压电晶体传感器,大多数情况下是监测电缆接头的局部放电情况。
电力电缆在发生局部放电时会产生一定的声音信号,这种信号的频带较宽,超声传感器可以接收一定的超声信号,将其转化为电量。
在超声传感器的外端还存在分离放大器,超声传感器和放大分离器一般放在电缆附件,分离放大器可以将声音信号进行放大处理,之后信号会经过光电转化模块,模块里面的光纤会将转化之后的信号信息传送到专门的数据采集卡中,数据采集卡与工控机进行相连,工控机会将数据采集卡里的信号信息反映出来,形成波形数据。
超声法可以有效的降低外界环境对于监测的干扰,提高电力电缆局部放电带电检测的精准度。
超声信号具有非常小的波速,因此,技术人员也可以实行很好的故障定位,这些都是的超声法在电缆运行的现场可以实现有效的电缆局部放电检测。
但是超声法也存在一些局限性,因为超声信号的产生是有限的,一般来说比较小,在超声传感器性能不优的情况下不容易实现超声信号的采集与反映。
2.2特高频法电力电缆在局部放电时会产生一定的电磁波信号,特高频法是根据这一特点进行局部放电带电检测的。
电力电缆局部放电带电检测技术及其应用
电缆局部放电带电检测,是指在检测活动中将电缆断开,在断端施加射频电压,并以
微弱电流用来检测电缆绝缘是否存在放电现象及其程度等。
一般认为,当射频电流从接地
点穿过电缆的绝缘时,可以探测电缆的缺陷,从而达到完成带电检测的目的,对于及时发
现电缆局部放电状况,按照站内定期维护工作或是在维修电缆修复措施中可发挥重要作用。
现今,电缆局部放电带电检测是一项十分重要的诊断技术,它可以帮助科学家以及安
全专家在检测过程中的更精准地将带电检测的内容精确地提取出来,从而对电缆的状态有
个更准确的评价。
带电检测在电力系统中的应用,目的主要有九点:一般的缺陷检测;电
缆的外表检测;安全接地检测;带电检测;测伐阻抗电缆;检查低压段;电缆系统诊断;
电缆系统活动检测;电缆段互感放大器。
在缺陷检测中可以检测出电缆内部的接头以及接
线异常状况,因此,在维修时可以及早发现缺陷,以减少损失。
电缆局部放电带电检测也有其优势和特点:一是检测元件简单,可以满足低压、中压
以及高压的检测诊断;二是检测结果具有可靠性,对于有问题的电缆段可以帮助及时定位,准确发现电缆的故障点,大幅减少维修的时间及时间消耗;三是可以检测电缆的性能状况,准确查看电缆的线路信息,可以及时评估缺陷,提高设备的运行的安全性及可靠性。
电缆局部放电带电检测技术是一项重要的应用技术,对于企业及从业者来说,完善带
电检测技术不仅可以提高电缆工程管理及检测质量,更重要的是可以辅助有效地控制安全
隐患,保障电缆工程的安全稳定运行。
电力电缆的局部放电检测与处理局部放电是电力电缆中常见的故障形式之一,它会导致电缆损坏、短路等严重后果。
因此,对电力电缆进行局部放电的及时检测与处理,具有重要的意义。
本文将介绍电力电缆局部放电的检测原理、方法以及处理措施。
一、电力电缆局部放电的检测原理局部放电是指电缆中的电荷在局部区域释放能量,造成电弧放电或脉冲放电的现象。
电缆在运行或负荷过程中,由于介质老化、控制电极不良、绝缘结构破损等原因,可能引发局部放电。
因此,及时检测局部放电的存在是至关重要的。
电力电缆局部放电的检测可以通过不同的方法实现。
其中主要包括以下几种:1. 电缆局部放电检测仪器:采用高频电流放电法、超声波法、暂态地电压法等原理进行检测,可以对电缆进行全面、精确的监测。
2. 红外热像仪:通过检测电缆表面的热量分布,可以发现局部放电产生的热量异常,提前发现潜在故障。
3. 电缆局部放电监测系统:通过长期、实时监测电缆的电压、电流等参数,及时判断电缆是否存在局部放电,保障电力系统的稳定运行。
二、电力电缆局部放电的检测方法1. 高频电流放电法:通过检测电缆导体内部的高频电流信号,判断是否存在局部放电现象。
2. 超声波法:利用超声波的传导和反射特性,检测电缆绝缘及连接部位是否存在局部放电。
3. 暂态地电压法:通过在电缆两端施加暂态地电压,通过检测地电压的变化情况,判断是否存在局部放电。
三、电力电缆局部放电的处理措施当电力电缆存在局部放电时,需要及时采取相应的处理措施,避免故障扩大,确保电力系统的正常运行。
具体处理措施包括:1. 局部放电源的隔离:通过对电缆的发生放电部位进行隔离,防止放电的继续发展。
2. 放电源的修复:及时修复局部放电源,修复或更换损坏的电缆绝缘部分。
3. 系统的升级改造:通过对电力系统进行升级改造,提高电缆的绝缘性能,减少局部放电的可能性。
4. 定期检测与维护:定期对电力电缆进行检测与维护,及时排除潜在的故障隐患,提高电缆的安全可靠性。

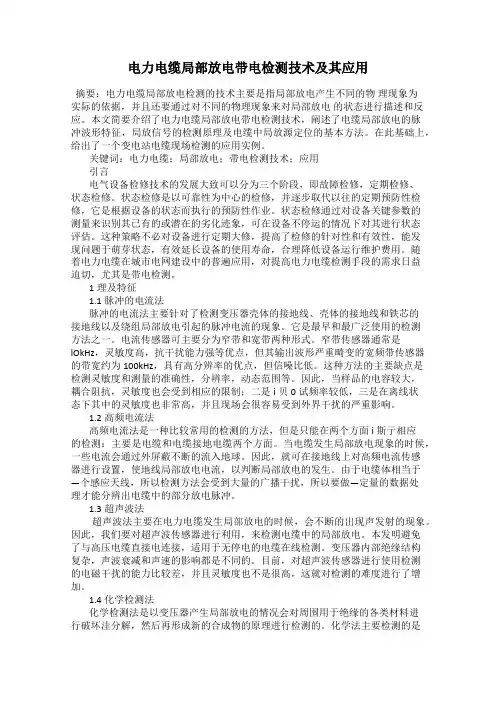

电力电缆局部放电带电检测技术及其应用摘要:电力电缆局部放电检测的技术主要是指局部放电产生不同的物理现象为实际的依据,并且还要通过对不同的物理现象来对局部放电的状态进行描述和反应。
本文简要介绍了电力电缆局部放电带电检测技术,阐述了电缆局部放电的脉冲波形特征,局放信号的检测原理及电缆中局放源定位的基本方法。
在此基础上,给出了一个变电站电缆现场检测的应用实例。
关键词:电力电缆;局部放电;带电检测技术;应用引言电气设备检修技术的发展大致可以分为三个阶段,即故障检修,定期检修、状态检修。
状态检修是以可靠性为中心的检修,并逐步取代以往的定期预防性检修,它是根据设备的状态而执行的预防性作业。
状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象,可在设备不停运的情况下对其进行状态评估。
这种策略不必对设备进行定期大修,提高了检修的针对性和有效性,能发现问题于萌芽状态,有效延长设备的使用寿命,合理降低设备运行维护费用。
随着电力电缆在城市电网建设中的普遍应用,对提高电力电缆检测手段的需求日益迫切,尤其是带电检测。
1理及特征1.1脉冲的电流法脉冲的电流法主要针对了检测变压器壳体的接地线、壳体的接地线和铁芯的接地线以及绕组局部放电引起的脉冲电流的现象。
它是最早和最广泛使用的检测方法之一。
电流传感器可主要分为窄带和宽带两种形式。
窄带传感器通常是lOkHz,灵敏度高,抗干扰能力强等优点,但其输出波形严重畸变的宽频带传感器的带宽约为100kHz,具有高分辨率的优点,但信噪比低。
这种方法的主要缺点是检测灵敏度和测量的准确性,分辨率,动态范围等。
因此,当样品的电容较大,耦合阻抗,灵敏度也会受到相应的限制;二是i贝0试频率较低,三是在离线状态下其中的灵敏度也非常高,并且现场会很容易受到外界干扰的严重影响。
1.2高频电流法高频电流法是一种比较常用的检测的方法,但是只能在两个方面i斯亍相应的检测:主要是电缆和电缆接地电缆两个方面。

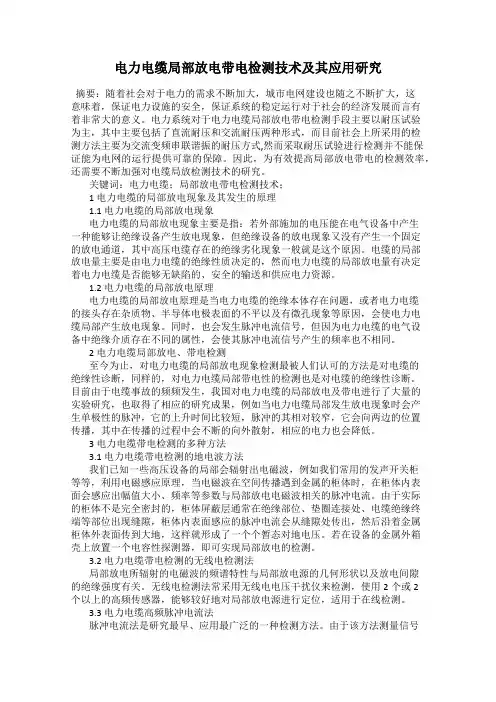

电力电缆局部放电带电检测技术及其应用研究摘要:随着社会对于电力的需求不断加大,城市电网建设也随之不断扩大,这意味着,保证电力设施的安全,保证系统的稳定运行对于社会的经济发展而言有着非常大的意义。
电力系统对于电力电缆局部放电带电检测手段主要以耐压试验为主,其中主要包括了直流耐压和交流耐压两种形式,而目前社会上所采用的检测方法主要为交流变频串联谐振的耐压方式,然而采取耐压试验进行检测并不能保证能为电网的运行提供可靠的保障。
因此,为有效提高局部放电带电的检测效率,还需要不断加强对电缆局放检测技术的研究。
关键词:电力电缆;局部放电带电检测技术;1 电力电缆的局部放电现象及其发生的原理1.1 电力电缆的局部放电现象电力电缆的局部放电现象主要是指:若外部施加的电压能在电气设备中产生一种能够让绝缘设备产生放电现象,但绝缘设备的放电现象又没有产生一个固定的放电通道,其中高压电缆存在的绝缘劣化现象一般就是这个原因。
电缆的局部放电量主要是由电力电缆的绝缘性质决定的,然而电力电缆的局部放电量有决定着电力电缆是否能够无缺陷的、安全的输送和供应电力资源。
1.2 电力电缆的局部放电原理电力电缆的局部放电原理是当电力电缆的绝缘本体存在问题,或者电力电缆的接头存在杂质物、半导体电极表面的不平以及有微孔现象等原因,会使电力电缆局部产生放电现象。
同时,也会发生脉冲电流信号,但因为电力电缆的电气设备中绝缘介质存在不同的属性,会使其脉冲电流信号产生的频率也不相同。
2 电力电缆局部放电、带电检测至今为止,对电力电缆的局部放电现象检测最被人们认可的方法是对电缆的绝缘性诊断,同样的,对电力电缆局部带电性的检测也是对电缆的绝缘性诊断。
目前由于电缆事故的频频发生,我国对电力电缆的局部放电及带电进行了大量的实验研究,也取得了相应的研究成果,例如当电力电缆局部发生放电现象时会产生单极性的脉冲,它的上升时间比较短,脉冲的其相对较窄,它会向两边的位置传播,其中在传播的过程中会不断的向外散射,相应的电力也会降低。

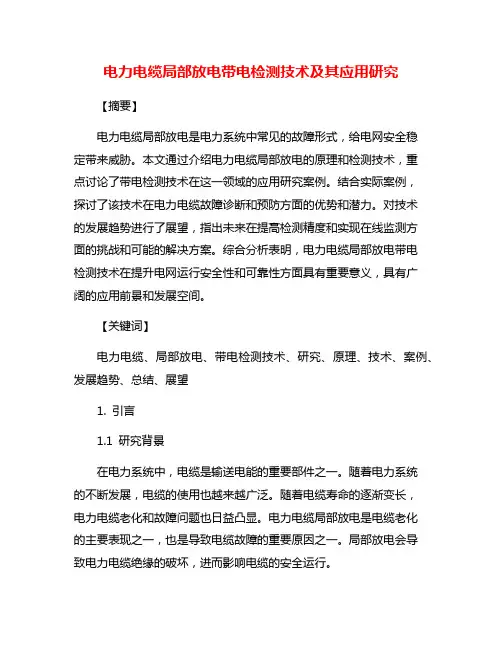

电力电缆局部放电带电检测技术及其应用研究【摘要】电力电缆局部放电是电力系统中常见的故障形式,给电网安全稳定带来威胁。
本文通过介绍电力电缆局部放电的原理和检测技术,重点讨论了带电检测技术在这一领域的应用研究案例。
结合实际案例,探讨了该技术在电力电缆故障诊断和预防方面的优势和潜力。
对技术的发展趋势进行了展望,指出未来在提高检测精度和实现在线监测方面的挑战和可能的解决方案。
综合分析表明,电力电缆局部放电带电检测技术在提升电网运行安全性和可靠性方面具有重要意义,具有广阔的应用前景和发展空间。
【关键词】电力电缆、局部放电、带电检测技术、研究、原理、技术、案例、发展趋势、总结、展望1. 引言1.1 研究背景在电力系统中,电缆是输送电能的重要部件之一。
随着电力系统的不断发展,电缆的使用也越来越广泛。
随着电缆寿命的逐渐变长,电力电缆老化和故障问题也日益凸显。
电力电缆局部放电是电缆老化的主要表现之一,也是导致电缆故障的重要原因之一。
局部放电会导致电力电缆绝缘的破坏,进而影响电缆的安全运行。
研究电力电缆局部放电带电检测技术具有重要意义。
通过对电力电缆局部放电特性进行深入研究,可以提高对电缆故障的早期诊断能力,及时采取有效的预防和修复措施,保障电力系统的安全稳定运行。
研究电力电缆局部放电检测技术还可以为电缆的设计、生产和维护提供重要参考,提高电缆的可靠性和使用寿命。
本文将围绕电力电缆局部放电带电检测技术展开研究,旨在为进一步提升电力系统的安全性和稳定性提供理论支持和应用指导。
1.2 研究意义电力电缆局部放电带电检测技术的研究意义在于提高电力系统的安全性和可靠性。
局部放电是电力设备中常见的故障形式,一旦发生放电,可能会导致设备的损坏甚至系统的停电。
因此通过研究局部放电的带电检测技术,可以实现对设备运行状态的实时监测和预警,及时发现潜在故障并采取相应措施,提高电力系统的运行稳定性。
随着电力系统的不断发展和电力设备的不断更新,局部放电检测技术也在不断发展和完善。

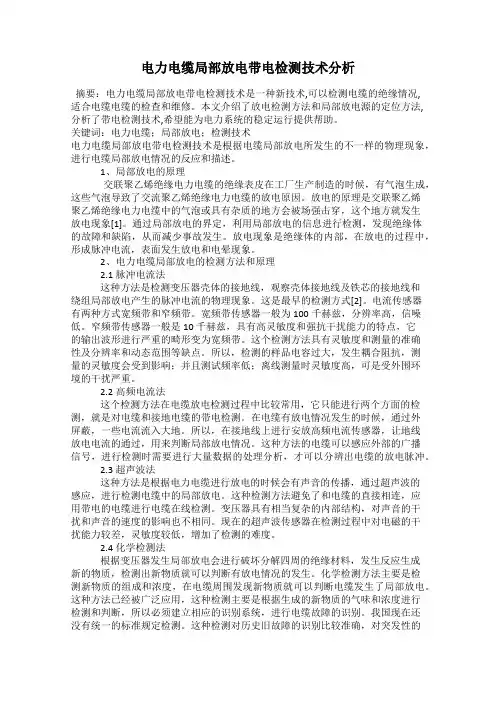

电力电缆局部放电带电检测技术分析摘要:电力电缆局部放电带电检测技术是一种新技术,可以检测电缆的绝缘情况,适合电缆电缆的检查和维修。
本文介绍了放电检测方法和局部放电源的定位方法,分析了带电检测技术,希望能为电力系统的稳定运行提供帮助。
关键词:电力电缆;局部放电;检测技术电力电缆局部放电带电检测技术是根据电缆局部放电所发生的不一样的物理现象,进行电缆局部放电情况的反应和描述。
1、局部放电的原理交联聚乙烯绝缘电力电缆的绝缘表皮在工厂生产制造的时候,有气泡生成,这些气泡导致了交流聚乙烯绝缘电力电缆的放电原因。
放电的原理是交联聚乙烯聚乙烯绝缘电力电缆中的气泡或具有杂质的地方会被场强击穿,这个地方就发生放电现象[1]。
通过局部放电的界定,利用局部放电的信息进行检测,发现绝缘体的故障和缺陷,从而减少事故发生。
放电现象是绝缘体的内部,在放电的过程中,形成脉冲电流,表面发生放电和电晕现象。
2、电力电缆局部放电的检测方法和原理2.1脉冲电流法这种方法是检测变压器壳体的接地线,观察壳体接地线及铁芯的接地线和绕组局部放电产生的脉冲电流的物理现象。
这是最早的检测方式[2]。
电流传感器有两种方式宽频带和窄频带。
宽频带传感器一般为100千赫兹,分辨率高,信噪低。
窄频带传感器一般是10千赫兹,具有高灵敏度和强抗干扰能力的特点,它的输出波形进行严重的畸形变为宽频带。
这个检测方法具有灵敏度和测量的准确性及分辨率和动态范围等缺点。
所以,检测的样品电容过大,发生耦合阻抗,测量的灵敏度会受到影响;并且测试频率低;离线测量时灵敏度高,可是受外围环境的干扰严重。
2.2高频电流法这个检测方法在电缆放电检测过程中比较常用,它只能进行两个方面的检测,就是对电缆和接地电缆的带电检测。
在电缆有放电情况发生的时候,通过外屏蔽,一些电流流入大地。
所以,在接地线上进行安放高频电流传感器,让地线放电电流的通过,用来判断局部放电情况。
这种方法的电缆可以感应外部的广播信号,进行检测时需要进行大量数据的处理分析,才可以分辨出电缆的放电脉冲。
为什么要对电气设备进行局部放电带电监测?
随着电网规模逐年扩大,设备检修试验工作量急剧增加,由设备检修所带来的经济成本、社会成本也日渐突出,传统的设备试验、检测方法已经制约了电网公司的发展。
在常规的停电检测中,电力设备处于停止工作状态。
电力设备有些在运行中才会出现的问题,无法检测出来。
这种情况的存在降低了电力检测的灵敏度, 无法彻底消除电力隐患。
带电检测技术可以检测出运行中的电力设备存在的安全隐患,可以弥补常规检测的不足。
针对不同的一次设备,采用不同的局部放电带电检测手段。
对于高压电缆,安装局部放电在线监测设备可以实时监测并评估电缆的绝缘老化情况;安装光纤测温装置,可以观察电缆的温度状态;安装护套环流监测装置,可以监测电缆金属护套环流及其变化量,通过对电缆进行局部放电、温度、护套环流综合在线监测,可以准确评估电缆的运行状态,当电缆某一参数异常,提前预警,避免重要经济损失和人员损失。
开关柜局部放电及测温装置安装调试中通过对电缆、开关柜、变压器、GiS设备等一次电气设备进行局部放电在线带电监测,可以实时掌握设备的绝缘老化水平和设备运行状况,可为突发状况应对和设备检修维护提供依据,节省了设备巡检的人力、物力。
陕西公众智能是集研发、生产、销售为一体的高新技术企业,在智能电网在线监测领域研发出一系列局放监测产品和解决方案。
核心产品有电缆、GIS,变压器等高压电气设备局放在线监测设备、电缆故障预警及精确定位系统、电缆护套环流在线监测系统、开关柜局放及温度监测装置、断路器机械特性监测等产品。
电力传输线路的局部放电检测与处理在电力传输过程中,局部放电是一种常见但危害较大的现象。
局部放电可能导致电力设备的损坏,并对电力系统的稳定性和安全性造成威胁。
因此,对电力传输线路中的局部放电进行准确检测和处理就显得尤为重要。
本文将探讨电力传输线路的局部放电检测与处理方法。
一、局部放电的定义和危害局部放电是指电力设备或线路绝缘中的电离现象,通常是由于局部的电压应力引起。
这种现象可能会导致设备绝缘性能的恶化,增加电器故障的风险,并使设备的可靠性受到影响。
如果不及时检测和处理,局部放电可能最终演变成击穿故障,导致设备的完全损坏。
二、局部放电检测方法1. 无损检测技术无损检测技术是一种非接触式检测方法,主要包括红外热像仪、超声波检测和紫外线探测等。
红外热像仪可以通过检测设备表面的温度分布来判断局部放电现象;超声波检测则通过测量声波的传播速度和反射来检测局部放电;紫外线探测则通过观察设备表面产生的紫外线弧光来判断是否存在局部放电。
2. 电压法检测技术电压法检测技术主要依据放电发生时会产生的脉冲电流和振荡波形来检测局部放电。
这种方法需要对设备进行电压施加,并通过监测电流波形的变化来判断局部放电的存在。
3. 极化/去极化技术极化/去极化技术是一种通过施加电压来产生放电现象,然后通过检测局部放电电流的变化来判断是否存在局部放电的方法。
这种方法可以较准确地定位局部放电的位置,并提供局部放电的特征参数。
三、局部放电处理方法1. 增强绝缘材料通过使用高质量的绝缘材料和改进绝缘结构设计,可以提高设备的绝缘性能,减少局部放电的发生。
这包括使用新型绝缘材料、合理优化电力设备的结构等。
2. 局部放电消除在发现局部放电后,可以通过消除放电源和降低电压应力来减少局部放电的发生。
常见的方法包括修复绝缘表面、更换损坏的零部件和降低设备的电压应力等。
3. 设备维护和定期检测定期对电力设备进行维护和检测是预防局部放电发生的有效措施。
定期检测可以帮助发现设备中潜在的故障源,及时处理局部放电,保障电力系统的稳定性和安全性。
电力电缆局部放电带电检测技术的应用发布时间:2022-06-08T02:49:23.281Z 来源:《福光技术》2022年12期作者:王祥[导读] 高频、特高频、超声波局部放电检测是应用于电力电缆最常见的3种局部放电带电检测技术。
内蒙古电力(集团)有限责任公司内蒙古超高压供电分公司内蒙古自治区呼和浩特市 010010摘要:目前,避雷器今电流和阻性电流的检测技术、容性设备介损和电容量的检测技术,变压器本体油中溶解气体,局部放电的监测技术以及输电线路的红外检测技术使用相对较为广泛。
随着电力电缆在城市电网建设中的普遍应用,对提高电力电缆检测手段的需求日益迫切,尤其是带电检测。
关键词:电力电缆;局部放电;带电检测;定位一、电缆局部放电带电检测技术高频、特高频、超声波局部放电检测是应用于电力电缆最常见的3种局部放电带电检测技术。
1.1高频局部放电检测高频局部放电检测频率范围通常在3~30MHz之间,其高频脉冲电流信号可以由电感式耦合传感器或电容式耦合传感器进行耦合,也可以由特殊设计的探针对信号进行耦合。
高频局部放电检测方法,根据传感器类型主要分为电容型传感器和电感型传感器。
电感型传感器中高频电流传感器具有便携性强、安装方便、现场抗干扰能力较好等优点,因此应用最为广泛,其工作方式是对流经电力设备的接地线、中性点接线以及电缆本体中放电脉冲电流信号进行检测。
1.2特高频局部放电检测局部放电检测特高频法的基本原理是通过特高频传感器对电力设备中局部放电时产生的特高频电磁波(100~3000MHz)信号进行检测,从而获得局部放电的相关信息,实现局部放电监测。
特高频法正是基于电磁波在GIS中的传播特点而发展起来的。
他的最大优点是可有效地抑制背景噪声,如空气电晕等产生的电磁干扰频率一般均较低,可用宽频法UHF对其进行有效抑制;而对特高频通信、广播电视信号,由于其有固定的中心频率,因而可用窄频法UHF将其与局部放电信号加以区别。
电力电缆的局部放电检测与维护电力电缆是电力系统中的基础设施之一,它承载着电力的传输和分配任务。
然而,由于电力电缆长期运行,存在着自身固有的问题,比如局部放电。
局部放电是指电气设备中局部位置因电气应力过高而导致的电击放电现象。
它对电力系统的可靠性和稳定性造成了很大的威胁。
因此,局部放电的检测与维护变得至关重要。
一、局部放电检测1. 无损检测方法无损检测方法是一种非破坏性的检测手段,可以实时监测电力电缆中的局部放电情况。
常用的无损检测方法有超声波检测、红外热像检测、雷电冲击法等。
其中,超声波检测是一种常用的方法,通过探测超声波的传播与反射情况,识别出可能存在的局部放电源。
2. 传感器监测传感器监测技术是局部放电检测的一种常见手段。
通过安装传感器在电力电缆中,可以实时感知电缆的温度、电流、电压等参数,并进行数据采集和分析。
当局部放电产生时,传感器能够及时发现异常信号,并发送警报,以便及时采取维护措施。
二、局部放电的维护1. 清洁维护局部放电的主要原因之一是电缆表面的污秽导致了电气应力的集中,从而引发电击放电。
因此,定期对电缆进行清洁维护是必要的。
清洗时应使用专业的清洁剂和工具,避免对电缆造成二次损伤。
2. 防潮绝缘电缆的绝缘层在局部放电问题中起到了关键的作用。
为了提高电缆的绝缘性能和抗击放电能力,可以对电缆进行防潮绝缘处理。
常见的方法有涂覆防潮剂、加装防潮层等。
这些措施可以有效地避免潮湿环境导致的局部放电问题。
3. 故障排除与修复在局部放电已经发生的情况下,及时排除故障并进行修复是至关重要的。
通过定期的局部放电检测,可以迅速定位故障点,然后采取相应的修复措施。
修复时需要注意保护自己的安全,并遵循相关的操作规程和标准。
4. 定期检测除了针对局部放电进行定期检测之外,还应该对整个电力电缆系统进行定期检测。
这样可以及时发现和解决一些潜在的问题,减少局部放电发生的可能性。
结论电力电缆的局部放电检测与维护是确保电力系统稳定运行的重要环节。
电力电缆局部放电带电检测技术综述摘要:随着社会的快速进步与人民生活水平的提高,对电力能源的需求也在不断增长。
电力企业为了满足电力市场需求,正在不断扩大电网建设规模。
电缆在传输电能时具有许多的优点,占电力线路中的比重不断增加,电缆的稳定运行直接影响供电可靠性,对电缆的运行状态精准检测就显得至关重要。
现阶段,传统的电力电缆检测技术已经不能适应社会的需要,相关人员要积极探讨电力电缆局部放电带电检测技术,推动电力电缆检测技术的进一步发展。
关键词:电力电缆;局部放电;带电检测;高频中图分类号:TM7文献标识码:A基金项目:国网新疆电力有限公司项目(D230DK210003)0引言随着城市化水平的不断提升,城市对供电质量要求越来越高,而使用电力电缆进行供电具有许多的优势,运营线路长度在不断增加。
在运行中的电缆线路中,电压等级在10kV-220kV的电缆己经成为主流,当前最高电压等级已经达到1000kV[1]。
但电缆在运行过程中会受到多重复杂因素的影响,如外力损伤、过负荷运行、湿气等,这些因素都会加速线路老化,若绝缘性能遭到破坏就会对供电造成一定的隐患。
同时一些使用年限较久的电缆线路中,目前部分线路及其附件己经因老化等影响因素而达到预期寿命的中后期阶段,若不及时发现解决将会造成严重的后果[2,3,4]。
1电缆局部放电带电检测重要性电缆一般都敷设在地下,因制作工艺或者外界环境出现的一些问题比较隐蔽不能轻易发现,长此以往,当发生停电时才意识到问题就已经造成了严重的经济损失。
经过大量的研究表明,电缆状态与局部放电显著相关,局部放电的存在预示着电缆绝缘出现劣化[5]。
采用电缆局部放电带电检测技术,对电缆的运行状态可以有效、可靠检测。
电缆局部放电带电检测的重要性有以下几个方面:1.1 提高质量控制与管理的有效性电缆从制造到安装和使用过程中,都必须要严格遵守相关要求。
但在实际的生产中,无法做到生产的电缆没有缺陷,在安装过程中,部分施工单位存在违规安装,导致在运行时出现故障。
