三绕组电力变压器继电保护设计

电力变压器继电保护设计摘要：在城市的发展中，处处离不开电能的需求，电力企业的重要性不言而喻。

近年来，我国的电网规模急剧扩大。

电力变压器作为电网中不可或缺的配置，承担着电压转换作用。

由于电网构成的复杂性、电力变压器运行环境和条件的特殊性，电力变压器运行时故障频发，影响了电网的供配电质量。

继电保护设计兼具多种功能，可以有效保护电力变压器。

即使变压器运行中出现了一定的故障，继电保护也可以在最短的时间内进行相应的处理。

基于此，详细分析关于电力变压器继电保护方面的设计要点，提升电力变压器的运行可靠性。

关键词：电力；变压器；继电保护设计引言电力变压器是电力系统重要的一次设备，它通过变电压、变电流、变阻抗、隔离、稳压等一系列功能为我们的电力事业保驾护航，正因为它的功能遍布到电力中的各个领域，如果出现故障，将会严重影响供电的可靠性和用户的生产生活。

因此，变压器的继电保护就显得尤为重要。

1继电保护电力系统是一个组织架构相对庞大、运行情况相对复杂、专业技术要求较高的系统，既涉及发电系统，也涉及输电和配电系统。

发电系统的每个子系统都包含着十分复杂的结构。

电力系统组织结构较为复杂，电力系统子系统会配置对应的控制系统，通过控制系统保障每一个环节正常运行，以此保障整个电力系统的稳定运转，保证用户用电安全。

电力系统的组织结构相对复杂，电力系统中每个组织元件都与其他元件相关联。

在缺乏保护机制的情况下，任何一个细微环节的元件出现故障，都可能导致整个电力系统的瘫痪。

电力系统中所使用的每一个电力元件都应具备相当高的稳定性，在根本上避免因元件发生故障而产生的后续影响。

一旦某个元件出现故障，需要在规定时间内定位到故障点，处理故障点的问题，并尽快检查电力系统中的继电保护设备，保证电力系统的正常运转。

电力元件出现故障是无法完全避免，要求电力系统故障维修人员具备较高的职业素质。

在面临元件故障情况时，维修技术人员应以最高的效率准确定位故障，并对故障进行高效地排查和处理。

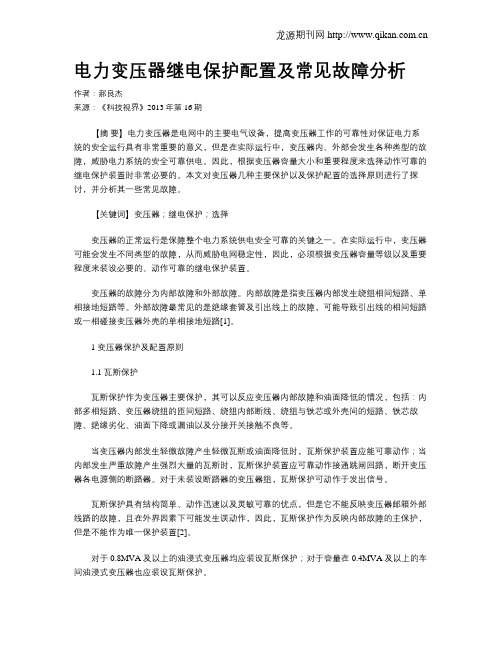

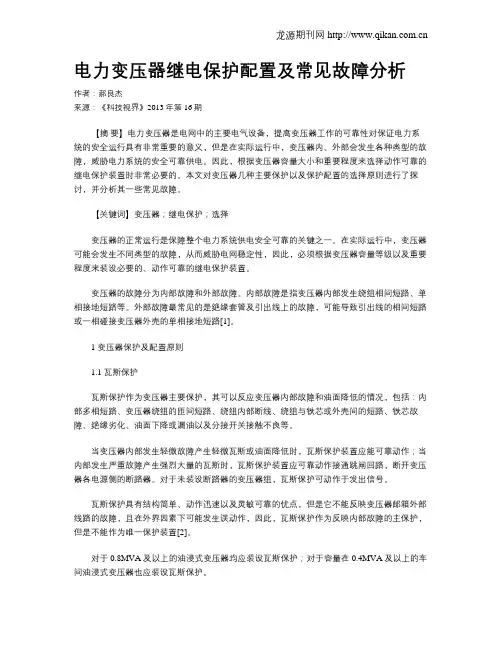

电力变压器继电保护配置及常见故障分析作者：郝良杰来源：《科技视界》2013年第16期【摘要】电力变压器是电网中的主要电气设备，提高变压器工作的可靠性对保证电力系统的安全运行具有非常重要的意义，但是在实际运行中，变压器内、外部会发生各种类型的故障，威胁电力系统的安全可靠供电。

因此，根据变压器容量大小和重要程度来选择动作可靠的继电保护装置时非常必要的。

本文对变压器几种主要保护以及保护配置的选择原则进行了探讨，并分析其一些常见故障。

【关键词】变压器；继电保护；选择变压器的正常运行是保障整个电力系统供电安全可靠的关键之一。

在实际运行中，变压器可能会发生不同类型的故障，从而威胁电网稳定性，因此，必须根据变压器容量等级以及重要程度来装设必要的、动作可靠的继电保护装置。

变压器的故障分为内部故障和外部故障。

内部故障是指变压器内部发生绕组相间短路、单相接地短路等。

外部故障最常见的是绝缘套管及引出线上的故障，可能导致引出线的相间短路或一相碰接变压器外壳的单相接地短路[1]。

1 变压器保护及配置原则1.1 瓦斯保护瓦斯保护作为变压器主要保护，其可以反应变压器内部故障和油面降低的情况，包括：内部多相短路、变压器绕组的匝间短路、绕组内部断线、绕组与铁芯或外壳间的短路、铁芯故障、绝缘劣化、油面下降或漏油以及分接开关接触不良等。

当变压器内部发生轻微故障产生轻微瓦斯或油面降低时，瓦斯保护装置应能可靠动作；当内部发生严重故障产生强烈大量的瓦斯时，瓦斯保护装置应可靠动作接通跳闸回路，断开变压器各电源侧的断路器。

对于未装设断路器的变压器组，瓦斯保护可动作于发出信号。

瓦斯保护具有结构简单、动作迅速以及灵敏可靠的优点，但是它不能反映变压器邮箱外部线路的故障，且在外界因素下可能发生误动作，因此，瓦斯保护作为反映内部故障的主保护，但是不能作为唯一保护装置[2]。

对于0.8MVA及以上的油浸式变压器均应装设瓦斯保护；对于容量在0.4MVA及以上的车间油浸式变压器也应装设瓦斯保护。

浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。

关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。

因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。

1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。

其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。

对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。

2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。

当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。

因此,变压器应安装瓦斯保护装置。

3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。

2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。

电力变压器继电保护设计摘要：由于电力变压器会受到外接负荷的影响，所以，在工作当中就会出现很多问题，发生故障，对电力系统产生不稳定的作用，对变压器造成很严重的损坏。

在以上讨论中我们可以看出，在电力系统当中，变压器继电保护有着非常重要的作用。

在设计继电保护时必须要掌握要点，如果在其中还存在哪些问题应及时处理，确保电力系统可以稳定运行。

关键词：电力；变压器；继电保护；设计引言随着电力事业的发展，行业内对电力变压器继电保护设计提出了新的标准。

只有全面合理设计继电保护装置，才能够实时监测电力变压器可能出现的各种故障，并及时处理变压器出现的相关问题。

1变压器继电保护原理及系统构成1.1电力变压器继电保护的工作原理电力变压器继电保护系统主要是根据电力系统中电能值的变化实现电力变压器继电保护系统的自调节功能。

电力变压器继电保护系统是专为电力变压器系统的继电保护系统设计的，无论是在工作状态下，还是在何种情况下，都能保证整个系统的安全。

根据电力变压器继电保护系统是否正常运行，继电保护的基本原理不尽相同。

为了确定电力变压器继电保护系统的运行状态，有必要对电力变压器继电保护系统的运行状态进行测量和分析。

1.2变压器继电保护系统构成变压器的继电保护系统包含多个构成部分，不同构成部分之间互相配合，才能够最大程度发挥继电保护的作用。

目前，变压器继电保护系统中主要包含以下模块。

第一，信号采集模块。

这一模块可以在变压器运行过程中实时采集相应的参数和状态信息，并及时将采集到的信号上传到信号处理模块。

第二，信号处理模块。

该模块在运行过程中主要是根据继电保护装置中已经设定好的信号处理程序处理前期得到的信号，并根据最终处理后的信号结果与保护动作阈值进行对比。

第三，信号输出模块。

针对处理程序结束后的结果输出，该模块与保护功能实现有着直接关系。

2电力变压器的故障问题（1）在非正常运行下，发生故障的问题包括有，超负荷引起的容量负荷、过电流、油面减少引发的故障、高电压产生的过励磁故障以及高温度下引发的故障。

电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一，经常被用作输电和配电系统中的变换器。

由于电力变压器的故障会对整个电力系统产生严重影响，因此必须采取必要的保护措施，保障电力系统的稳定性和可靠性。

本文介绍电力变压器继电保护的设计方案，着重介绍继电保护原理和保护配置。

一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。

电流互感器将变压器通路中的电流变为与它成比例的小电流，接入继电器中进行处理。

继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障，如短路、接地等故障。

当发生故障时，继电器将发送开关信号给断路器，切断电力变压器的供电，保护电力系统的安全稳定运行。

二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同，但通常包括以下保护。

1. 过流保护过流保护是电力变压器最基本的保护之一。

当电力变压器通路中的电流超出额定电流值时，其可能会引起故障，如短路和接地等。

过流保护采用不同的越限电流值来判断电力变压器是否发生故障。

过电压保护是指当电力变压器出现过电压时，通过继电器的动作来保护设备。

过电压保护通常采用电压比率继电器，对比变压器的一次和二次侧电压，当二次侧电压过高时，继电器动作，切断断路器，保护电力变压器及其周边设备。

3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。

当电力变压器一次侧电压低于设定值，继电器将会动作，发送开关信号，使断路器切断供电。

4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。

当电力变压器周边设备出现接地故障时，电流会通过地线回到中性点，形成零序电流。

零序保护采用电流互感器接入继电器，当检测到零序电流超过设定值时，继电器将动作，切断电力变压器供电，以保护电力系统的稳定性。

三、总结电力变压器是电力系统中最核心的设备之一，其保护显得尤为重要。

电力变压器继电保护采用电流互感器整流式保护，采用过流、过电压、低压、短路、零序保护等多种方式，以确保电力系统的安全稳定运行。

1 引言继电保护（Protective Relay,Power System Protection）是研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以也称继电保护。

基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

实现继电保护功能的设备称为继电保护装置。

本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。

其中短路电流的计算和电气设备的选择是本设计的重点。

通过分析，找到符合电网要求的继电保护方案。

电力系统和继电保护技术的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。

要结合具体条件和要求，本设计从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。

继电保护是随着电力系统的发展而发展起来的。

20世纪初随着电力系统的发展，继电器开始广泛应用于电力系统的保护，这时期是继电保护技术发展的开端。

电力变压器继电保护设计1. 介绍电力变压器是电力系统中不可或缺的设备之一，其作用是将电能从一个电压等级转换到另一个电压等级。

在电力系统中，变压器扮演着重要的角色，是保证电能质量安全稳定运行的重要组成部分。

而为了保证变压器的安全、可靠运行，必须有一个有效的继电保护系统。

本文将从电力变压器继电保护的设计方案出发，分析变压器继电保护系统的原理和实现方法，以及保护系统的分类和应用场景，旨在为变压器的安全运行提供一个有效的继电保护方案。

2. 继电保护原理和实现继电保护系统是电站或配电系统中常用的一种保护措施。

电力变压器一般会装置三相过流保护、差动保护、接地保护等多个保护装置，通过相互协调、相互触发，保证保护系统的可靠性和稳定性，达到保护电力设备的目的。

2.1 过流保护过流保护是电力系统中最基本、最常见的一种电气保护。

它是指电气设备中的电流超出额定工作电流范围时，通过保护装置有效把设备从电力系统中隔离，以达到保护设备的效果。

过流保护的元件包括保护继电器、电流互感器、断路器、线路开关等。

2.2 差动保护差动保护是指通过在电气设备两端接入同名同标号的相互差动继电器，将对数闸、电流互感器联接到差动继电器上，利用差动继电器测量被保护设备的两侧电流，比较其差值，当电气设备出现内部故障时，捕捉到其绕组电流波形发生变化，有效识别出故障发生位置。

2.3 接地保护接地保护是电力系统中的一种重要保护，主要解决电气设备的绝缘故障。

在一般情况下，电气设备之间是通过绝缘来防止电流流过去，而当设备的绝缘发生破损时，便有可能产生对地故障。

接地保护一般采用电流式保护和电压式保护两种方式。

3. 保护系统分类继电保护系统一般有两种保护方案，分别为主保护和备用保护。

主保护指的是对被保护对象采取的主要保护措施，因此其可靠性很高，可以为被保护对象提供有效的保护。

备用保护是指当主保护装置出现故障或失效时，备选保护装置接替主保护装置的功能，保证电量设备的可靠性和运行的连续性。

电力变压器继电保护设计论文摘要：电力变压继电保护是维持电路稳定运输的重要部件。

随着电网越来越繁复密集，为了确保供电系统安全稳定运行，必须要正确安装继电保护装置，并将相关数值进行准确严格设置，保障电力系统运行的安全性。

前言随着我国电力事业的迅猛发展，电网的规模不断得到扩大，其密度也越来越密集，这时候电力变压器也在不断接受外界负荷的挑战，伴随着越来越多的故障发生。

在超高压的输电设备中，需要大型的电力变压器进行维持，但是一旦有故障发生，会直接致使超高压输电设备进入瘫痪状态，对社会财产造成严重的损失。

所以，为了维持供电的稳定性、安全性，必须对电力变压继电保护作出严格的审查与检验，保证其满足供电需求。

一、电力变压器继电保护工作原理电力变压系统继电保护的工作原理是当电力系统有数值改变时电力变压继电保护体统随着进行系统自我调节功能。

电力变压继电保护无论处在何种工作状态，其核心的工作目的就是保护电力系统安全稳定的运行。

电力变压继电保护的工作状态与维护状态是不尽相同的，保护工作的开启需要对其他参数进行测量和确认工作，并对不同状态下的工作参数进行逐一分析，然后在整合的数据中找寻有出入的数据，从而发展成不同工作原理[1]。

继电保护工作在正常的工作状态中工作流程是先进行测量工作，再进行逻辑分析，最后进行执行任务。

如果继电保护出现问题就会有相应的故障产生，这时继电保护需要记住正常工作的物理参数并和故障时的物理参数进行对比，找到故障发生原因，并对故障进行测量和分析。

二、电力变压器继电保护的结构构造随着技术的发展，电力变压器变压保护以改变成微机型的继电保护装置。

继电保护装置主要由三个部分组成，一部分构成是电力信号的采集程序，这个程序的主要工作内容是对电力体系运营中所产生的数据进行分析与整理，然后将汇总过的数据传递给继电变压装置。

第二个部分是由电力系统中的信号处理程序构成，其主要工作内容是对各种信息进行汇总，并处理其中出现的信息异常，并将产生的问题进行汇总后，再启动运行[2]。

电力变压器继电保护设计摘要：随着我国经济技术的不断发展，高新技术也在逐步发展。

社会发展多样化对电力领域的需求越来越大高。

在电网日益复杂的当今社会，电力系统中的电力变压器在日常工作中也受到了广泛的关注。

然而，变压器在实际工作中必然会遇到各种问题，对电力系统的正常运行造成极大的危害。

为了实现电力系统顺利的工作，避免各种影响，保证正常的用电安全，加强变压器的继电保护具有非常重要的作用。

因此，对继电保护装置的设计和使用都要加强重视。

关键词：电力变压器；继电保护；设计引言随着我国工业用电的不断增长，电网规模不断扩大，网络密度逐渐增大。

电力变压器无时无刻受到外接负载的影响，尤其是电力系统中的短路故障威胁最大。

因此，变压器在运行过程中可能出现各种故障或异常工作状态。

它的故障将对电力系统的持续运行产生严重影响。

特别是大容量变压器的损坏将对系统产生更严重的影响。

1、变压器继电保护系统的概述1.1变压器继电保护系统的工作原理在电力系统中，变压器继电保护设备主要是根据电力系统中电力数值的变化而产生的自我调节和保护功能。

整个继电保护系统能否正常安全运行是电力变压器正常使用的主要条件。

在日常工作中，继电保护系统发挥的作用也会有所不同。

通过对运行中各种参数数据的分析和研究，结合不同工况下继电保护系统的数据和信息，就可以分辨继电保护是否属于正常运行。

这些不同的数据信息也可以作为不同状态下继电保护系统工作的依据。

目前，我国继电保护系统的工作是一种正常的工作状态。

该系统的工作是先测量后进行具体操作。

如果继电保护系统处于异常运行状态时，应将异常状态下的数据信息与正常运行时的数据进行比较。

1.2变压器继电保护系统的基本组成随着科学技术的不断发展，电力系统技术的应用也在不断创新。

电力变压器继电保护系统实现了微机型的继电保护的工作状态。

通过对该继电保护系统的分析和研究，得知继电保护系统主要包括以下几个方面：一是电力系统的信号采集部分；这一部分的主要工作是收集电力系统内的相关数据和信息。

电力变压器继电保护设计(设计) 学位论文无需修改。

正文电力变压器是电力系统中十分重要的供电元件。

为了保证供电的可靠性和系统正常运行，必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。

本设计结合电力变压器运行中的故障，分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。

电力变压器的纵联差动保护是一种常见的继电保护装置。

其基本原理是将变压器的高压侧和低压侧的电流进行比较，当两侧电流差值超过设定值时，继电器动作，切断变压器的电源，从而保护变压器。

在配置纵联差动保护时，应根据变压器的容量和结构特点确定保护区域和保护范围，同时还要考虑保护装置的灵敏度和可靠性。

瓦斯保护是针对油浸式变压器的一种继电保护装置。

其原理是通过检测变压器油中的瓦斯浓度，当瓦斯浓度超过设定值时，继电器动作，切断变压器的电源，从而避免变压器发生火灾或爆炸。

在配置瓦斯保护时，应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值，以保证保护装置的准确性和可靠性。

过电流保护是一种常见的继电保护装置，可以用于保护电力变压器和电力系统中其他设备。

其原理是通过检测电流的大小和时间，当电流超过设定值和时间时，继电器动作，切断电源，从而保护设备。

在配置过电流保护时，应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间，以保证保护装置的准确性和可靠性。

综上所述，电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分，应根据变压器的特点和使用环境选择合适的保护装置，并合理配置，以保证电力系统的安全稳定运行。

1.概述本文将介绍电力变压器的基本概念、故障和不正常运行状态以及保护配置。

同时，本文还将详细介绍___电力变压器继电保护的设计。

1.1 变压器的基本概念变压器是电力系统中常见的一种电气设备，用于改变交流电的电压等级。

变压器的基本原理是利用电磁感应的原理，通过电磁感应作用将电压从一个电路传递到另一个电路中。

电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。

关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。

因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。

一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。

主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。

（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。

从动作特性上看，瞬时跳三侧开关 (0秒动作)。

2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。

轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。

（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。

如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。

（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。

（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。

后备保护分为远后备和近后备两种。

远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

电力变压器继电保护配置摘要：本文介绍电力变压器的继电保护配置。

用于输配电系统升、降电压的电力变压器是现代电力系统中的重要电气设备之一，其安全运行直接关系到整个电力系统的连续稳定运行，可靠性要求很高。

如果电力变压器发生故障，将会造成很大的影响。

因此要加强其保护，为其配置性能良好，动作可靠的继电保护装置，以提高电力系统的安全运行。

电力变压器的继电保护分为电量和非电量两类保护，在本文中，我们重点对这两类继电保护配置进行介绍，希望对大家有所帮助。

关键词：电力变压器；继电保护配置；电量和非电量电力变压器继电保护配置1.引言继电保护是对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。

其保护对象为发电机、变压器、输电线路、母线等。

电力变压器是电力系统的重要设备，为了保护其连续稳定运行，需要为其配置性能良好，动作可靠的继电保护装置。

电力变压器在运行中发生的故障可以分为内部故障和外部故障两类。

变压器内部故障指变压器油箱里面发生的各种故障，其主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障以及铁芯烧毁等，对应的保护方式为变压器瓦斯保护（轻瓦斯和重瓦斯）等非电量保护。

变压器外部故障指变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的单相接地（通过外壳）短路，引出线之间发生的相间故障，对应的保护方式是纵差动保护或电流速断保护等电量保护。

电力变压器的不正常工作状态包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止电力变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统连续安全运行，电力变压器一般应装设以下继电保护装置：（1）防御变压器油箱内部各种短路故障和油面降低的瓦斯保护（通过气体聚集量及油速整定）、温度保护（通过温度高低）、油位保护（通过油位高低）、防爆保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。

变压器继电保护设计方案1.总降压变电站主结线确实定2. 1.1 主结线定义3.总降压变电站的电气主结线是由变压器、断路器、隔离开关、互感器、母线及电缆等电气设备，按一定顺序连接组成的电路。

4. 1.2主结线根本要求5.对电气主结线的根本要：6.①根据用电负荷的要求，保证供电的可靠性。

7.②电气主结线应具有一定的运用灵活性。

8.③结线简单，运行方便。

9.④在保证平安可靠供电的根底上，力求投资少，年运行费用低。

10. 1.3 主结线方案确定11.根据系统电源情况，供电电压有两个方案[2]。

12.方案1：工作电源与备用电源均用35KV电压，在这个方案中，工厂总降压变电站采用桥式接线。

13.方案2：工作电源采用35KV电压，工厂总降压变电站选用一台主变压器，构成线路-变压器单元结线，备用电源采用10KV电压。

14. 1.4主结线特点15.为了保证一级负荷的正常供电，决定总降压变电站采用单母线分段主结线方式。

16.该主结线的主要特点如下：17.总降压变电站设一台5000kV·A、35/10kV的降压变压器，变压器与35kV架空线路结成线路—变压器组单元结线。

在变压器高压侧安装少油式断路器，以便于变电站的控制、运行和维修。

18.总降压变电站的10kV侧采用单母线分段接线，用10kV少油式断路器将母线分成两段。

19.主变压器低压侧用少油式断路器接到10kV母线的一个分段上；10kV的备用线路也经少油式断路器接到10kV母线的另一分段上。

20.各车间的一级负荷都由两段母线供电，以保证供电的可靠性。

21.根据规定，备用电源只有在主电源停止运行及主变压器故障或检修时才能投3所示。

入。

因此备用电源进线开关在正常时是断开的，而10KV母线的分段断路器在正常时是闭合的。

6.在10kV母线侧，工作电源与备用电源之间设有备用电源自动投入装置(APD〕，当工作电源因故障而断开时，备用电源会立即投入。

当主电源发生故障时，变电站的操作电源来自备用电源断路器前的所用电变压器。

电力变压器继电保护课程设计课程设计：电力变压器继电保护一、课程目标：1. 掌握电力变压器的工作原理和基本参数；2. 了解变压器继电保护的基本原理和常用继电器；3. 学习电力变压器继电保护的主要故障类型和诊断方法；4. 掌握继电保护装置的选型原则和调试方法；5. 培养学生分析和解决电力变压器继电保护问题的能力。

二、教学内容：1. 电力变压器的工作原理和基本参数- 变压器的构造和工作原理- 变压器的额定容量、额定电压和额定频率- 变压器的损耗和效率2. 变压器继电保护的基本原理和常用继电器- 继电保护的概念和作用- 变压器继电保护的基本原理- 变压器继电保护常用继电器的工作原理和特点3. 变压器继电保护的主要故障类型和诊断方法- 变压器的主要故障类型（短路、过热、绕组间短路等）- 变压器继电保护的故障诊断方法（差动保护、过流保护、温度保护等）4. 继电保护装置的选型原则和调试方法- 继电保护装置的选型原则和技术要求- 继电保护装置的调试方法和注意事项- 继电保护装置的联动及协调5. 电力变压器继电保护实际应用案例分析- 分析实际工程项目中的电力变压器继电保护方案- 探讨不同继电保护方案的优缺点- 讨论电力变压器继电保护实际应用中的常见问题和解决方法三、教学方法：1. 理论讲授：通过课堂讲解，介绍电力变压器的基本原理、继电保护的概念和原理等内容；2. 实验演示：进行电力变压器继电保护装置的实验演示，模拟实际工程中的继电保护调试过程；3. 讨论交流：通过案例分析和讨论，引导学生深入了解电力变压器继电保护的实际应用和问题解决方法；4. 实践操作：组织学生参与继电保护装置的调试和实际工程项目的继电保护方案设计。

四、教学评价：1. 平时表现：参与课堂讨论、实验操作，积极与教师和同学交流；2. 实验报告：完成实验演示或实际工程项目的继电保护方案设计，并撰写报告；3. 课堂测试：进行课堂知识点的考核，包括选择题、填空题等；4. 课程总结：组织学生针对课程内容进行总结和反思，提出建议和改进建议。

电力变压器继电保护课程设计标题：电力变压器继电保护课程设计：深度解析与实践摘要：本文将深入探讨电力变压器继电保护的重要性和设计要点。

通过分析该课程设计的深度和广度，以及借助实际案例的讲解，读者将获得对该主题的全面理解，并能够应用所学知识于实践中。

引言：电力变压器是电力系统中不可或缺的设备之一，其稳定运行对电网的供电质量起着至关重要的作用。

变压器继电保护则是保护变压器免受故障和异常工况的影响，保障变压器的正常运行。

本课程设计旨在深入学习电力变压器继电保护的原理、方法和实践技巧，提供学习者全面的知识背景和实际操作经验。

一、电力变压器继电保护的重要性1.1 变压器的作用与运行原理1.2 故障对变压器的影响及保护的必要性1.3 电力变压器继电保护的分类和作用二、电力变压器继电保护课程设计的内容和目标2.1 课程设计的主题和目标2.2 课程设计的深度和广度要求三、电力变压器继电保护课程设计的深度分析3.1 常见的变压器故障与保护方案3.1.1 短路故障和阻抗保护3.1.2 过载故障和热保护3.1.3 油温和油位故障及相关保护装置3.2 保护装置的选型与设置3.2.1 主保护与备用保护3.2.2 保护装置的参数设置与校验3.3 保护方案的可靠性与经济性权衡四、电力变压器继电保护课程设计的广度拓展4.1 变压器继电保护的发展趋势4.2 典型变压器故障案例分析4.3 变压器继电保护的实际操作经验分享五、电力变压器继电保护课程设计的总结与回顾5.1 知识的总结与巩固5.2 实践的反思与应用5.3 对电力变压器继电保护的未来展望结论：通过本课程设计的学习和实践，读者将掌握电力变压器继电保护的原理和设计要点，能够独立进行变压器继电保护的设计与分析。

学习者还能了解到电力变压器继电保护领域的最新发展趋势，并通过案例分析深入理解其在实际应用中的重要性。

希望本课程设计能为读者提供全面、深刻且灵活的电力变压器继电保护知识，使其在工程实践中能够运用自如，提高工作效率，确保电力系统的稳定运行。

变压器继电保护设计一、引言变压器是电力系统中重要的电力设备之一，其在电力传输和分配中扮演着至关重要的角色。

为了保障变压器的安全稳定运行，需要对其进行继电保护设计。

本文将详细介绍变压器继电保护设计的相关内容。

二、变压器故障分类1. 短路故障：包括相间短路和接地短路。

2. 绝缘故障：包括内部和外部绝缘故障。

3. 过载故障：包括长期过载和瞬时过载。

三、变压器保护原理变压器保护原理主要是基于差动保护和整定时间限制。

差动保护是指通过比较变压器两个侧的电流大小来判断是否存在故障，如果存在则进行跳闸操作。

整定时间限制是指设置跳闸时间，当超过该时间时会触发跳闸操作。

四、差动保护原理1. 差动元件选择：常用的差动元件有互感器、CT等。

2. 差动比率选择：根据实际情况进行选择。

3. 差动元件连接方式：常用的连接方式有星形、三角形等。

4. 差动保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。

五、过流保护原理1. 过流元件选择：常用的过流元件有熔断器、电流互感器等。

2. 过流保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。

六、接地保护原理1. 接地元件选择：常用的接地元件有接地电阻、接地变压器等。

2. 接地保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。

七、继电保护设计注意事项1. 继电保护应根据变压器类型和额定容量进行设计。

2. 继电保护应满足国家相关标准和规范要求。

3. 继电保护应考虑到变压器的运行环境，如温度、湿度等因素。

4. 继电保护应进行全面的测试和调试，确保其可靠性和稳定性。

八、结论继电保护是变压器安全稳定运行的重要措施之一。

本文介绍了变压器故障分类、保护原理和设计注意事项等内容，希望对读者有所帮助。

DOI：10.16660/ki.1674-098X.2018.29.008三绕组油浸式电力主变压器的过电流保护配置杨正勇(德宏职业学院 云南德宏 678400)摘 要：电力变压器是发电厂、变电站的重要设备，电力变压器的安全、可靠运行关乎电厂(站)及系统的正常运行，在联合电力系统遍布的今天，110kV及以上电压等级的变电站、发电厂，三绕组电力变压器得到大量应用，这就增加了主变压器继电保护配置和整定的难度，要求其继电保护在保证电力变压器安全的前提下必须与电力系统供电可靠性的要求做到两者兼顾，本文以单电源和多电源两种情况分别对电力主变压器的过电流保护配置进行具体分析。

关键词：油浸式 电力变压器 故障 继电保护 过电流保护中图分类号：TM411 文献标识码：A 文章编号：1674-098X(2018)10(b)-0008-02如图1所示，电力系统是由发电、输电、变电、配电、用电五个环节组成的有机整体，对电力系统的要求是八字方针：安全、可靠、经济、优质。

在组成电力系统的五个环节中，发电、变电、配电三个环节均由变压器来完成升压、降压，据专家估算，电力系统中变压器的总量达到电力系统容量的6倍。

可见，在电力系统中变压器的重要性。

目前，发电厂和变电站的主变压器广泛使用油浸式电力变压器，发电厂主变压器的主要作用是升高电压以便远距离输送电能，以便最大限度降低输电线路上的损耗；变电站主变压器的主要作用是降低电压，以便满足用户的用电电压需要。

电力变压器是发电厂和变电站的主要设备之一，电力变压器的安全可靠关乎发电厂、变电站以及系统的正常运行。

为了防止电力变压器在发生各种类型故障时造成变压器受损和造成停电事故，保证电力系统安全可靠运行，发电厂、变电站主变压器必须装设完善的继电保护装置，其常见的继电保护装置及其作用如下。

1 油浸式电力主变压器装设的主要保护及其作用（1）瓦斯保护（气体保护）：该保护是变压器内部故障的主保护，根据故障时瓦斯继电器内的气体体积或变压器油油流冲击瓦斯继电器挡板的速度动作，分轻瓦斯和重瓦斯两种，轻瓦斯按气体体积整定，重瓦斯按油流速度整定，不同容量和冷却方式不同的变压器，其整定值不同；轻瓦斯保护动作于信号，重瓦斯保护动作于跳闸。
