第二章 信号放大电路2-1 何谓测量放大电路？对其基本要求是什么？2-2 (1)利用一个741μA 和一只100k Ω的电位器设计可变电源，输出电压范围为1010S V u V -≤≤； (2)如果10S u V =时，在空载状态下将一个1k Ω的负载接到电压源上时，请问电源电压的变化量是多少？（741μA 参数：输入阻抗2d r =MΩ，差模增益200a V mV =，输出阻抗75o r =Ω）2-3 在图2-2所示的电路中，已知110R k =Ω，21R =MΩ，并令运算放大器的100B I n =A 和30OS I n =A ，在以下不同情况下，计算输出失调误差o u 。
(1)0P R =；(2)12P R R R =P ；(3)12P R R R =P ，并且把所有电阻阻值缩小为原来的10分之一；(4)在(3)条件的基础上，使用3OS I n =A 的运算放大器。
R R ou图2-2 题2-3图2-4 在图2-47所示的电路中，已知10R k =Ω,1C nF =和()00o u V =。
假设运算放大器有100B I n =A ，30OS I n =A 和输出饱和电压13sat V V ±=±，在不同情况下，计算运算放大器经过多长时间进入饱和。
(1)0P R =；(2)P R R =。
ou图2-47 题2-4图2-5 (1)在图2-48所示的电路中，运算放大器的10B I n =A ，所有电阻都为100R k =Ω，分析B I 对反相放大器性能的影响；(2)为了使o u 最小，在同相端上应该串联多大的电阻P R ？ou i图2-48 题2-5图2-6 图2-4b 所示中的运算放大器使用741μA ，电路增益为20V V A =-，为使电路输入电阻最大，求满足条件的电阻值（令输入失调可调范围为20mV ±，最大失调电流200OS I n =A ，最大失调电压6OS V mV =）。

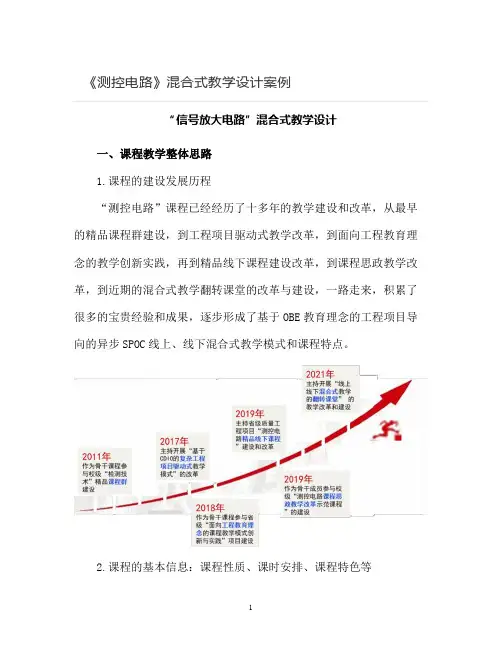

“信号放大电路”混合式教学设计一、课程教学整体思路1.课程的建设发展历程“测控电路”课程已经经历了十多年的教学建设和改革，从最早的精品课程群建设，到工程项目驱动式教学改革，到面向工程教育理念的教学创新实践，再到精品线下课程建设改革，到课程思政教学改革，到近期的混合式教学翻转课堂的改革与建设，一路走来，积累了很多的宝贵经验和成果，逐步形成了基于OBE教育理念的工程项目导向的异步SPOC线上、线下混合式教学模式和课程特点。
2.课程的基本信息：课程性质、课时安排、课程特色等“测控电路”是合肥工业大学测控技术与仪器专业的专业基础课程，是测控技术与仪器教育专业认证的重要支撑课程。
课程立足国家战略，开展特色化制造业测试领域人才培养，契合国家集成电路产业需求，解决智能感知和集成电路测试行业困境，并引导学生树立“精益求精”的专业精神和“工业报国”的远大抱负，是该课程的专业定位和人才培养目标。
课程的线上课时为16学时，线下课时为32学时。
总结本课程设计的特色和亮点主要表现在以下四个方面：①以CDIO工程教育理念为基础，在新工科建设背景下，以复杂工程项目驱动为主线打造的教学实践新模式；②探索了多学科和多课程融合的交叉综合实践模式和教学系统；③基于OBE教育理念，以学为中心、以学习效果最大化为目标的翻转混合式课堂教学模式，多元化教学活动和方法，促进学生主动学习、培养学生高阶能力；④将优势双创教育、实际科研、课程思政融入课程教学，培养学生的专业精神、科学精神和爱国情怀。
3.混合式教学改革要解决的重点问题“测控电路”课程改革要解决的问题包括：①课程学科间具有关联性、交叉性、综合性，而学生综合性、交叉性思维锻炼不足；②课程与实际联系紧密、实践性极强，而学生没有充分的实践内容锻炼、纸上谈兵；③模电、数电、测控电路等电路课程学了很多，而学生还是不会实际电路的设计，尤其是解决复杂工程问题的系统整合能力培养和高阶思维锻炼不足；④学生的基础、学习能力、接受快慢存在差异，而相同的课程内容和上课速度导致课堂教学不能满足所有学生需求、无法保证教学效果；⑤课程内容丰富、涉及知识面广，而课堂授课时间不足。
华北水利水电学院机械学院测控电路实验报告实验（一）：信号放大电路实验专业：测控技术与仪器学号：200907030姓名：郭丙康指导教师：宋小娜实验一 信号放大电路实验一、实验目的1．研究由集成运算放大器组成的基本放大电路的功能。
2．了解运算放大器在实际应用时应考虑的一些问题。
二、实验原理集成运算放大器是一种具有电压放大倍数高的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可以组成反相比例放大器，同相比例放大器，电压跟随器，同相交流放大器，自举组合电路，双运放高共模抑制比放大电路，三运放高共模抑制比放大电路等。
理想运算放大器的特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件（如表1-1所示）的运算放大器称为理想运放。
表1-1开环电压增益 输入阻抗 输出阻抗 带宽A ud =∞ r i =∞ r o =0 f BW =∞失调与漂移均为零等。
理想运放在线性应用时的两个重要特性：（1）输出电压U O 与输入电压之间满足关系式：U 0=A ud (U +-U -)，而U 0为有限值，因此，(U +-U -)=0，即U +=U -，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即称为“虚断”。
这说明运放对其前级吸取电流极小。
以上两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。
1．基本放大电路： 1）反向比例放大器电路如图1-1所示。
对理想运放，该电路的输出电压与输入电压之间的关系为：i 1F O U R R U -=，为了减少输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2=R 1∥R F图1-1 反向比例放大器 图1-2 同相比例放大器 2）同相比例放大器电路如图1-2所示。
对理想运放，该电路的输出电压与输入电压之间的关系为：i 1FO )U R R 1(U +=，其中R 2= R 1∥R F 。

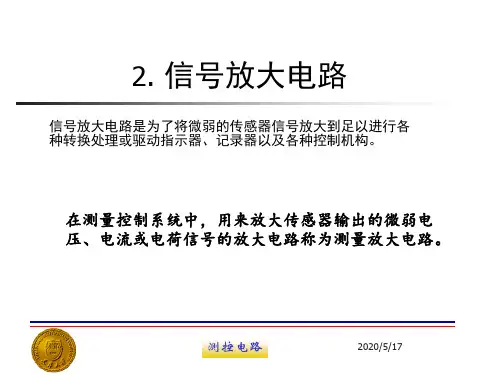

第二章信号放大电路2-1何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。
2-2什么是高共模抑制比放大电路？应用何种场合？有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。
应用于要求共模抑制比大于100dB的场合，例如人体心电测量。
2-3图2-17b所示电路，N1、N2为理想运算放大器，R4=R2=R1=R3=R，试求其闭环电压放大倍数。
由图2-17b和题设可得u01 =u i1 (1+R2 /R1) = 2u i1 , u0=u i2 (1+R4 /R3 )–2u i1 R4/R3 =2u i2–2 u i1=2(u i2-u i1)，所以其闭环电压放大倍数K f=2。
2-4图2-18所示电路，N1、N2、N3工作在理想状态，R1=R2=100kΩ，R P=10kΩ，R3=R4=20kΩ，R5=R6=60kΩ，N2同相输入端接地，试求电路的差模增益？电路的共模抑制能力是否降低？为什么？由图2-18和题设可得u o = (u o2–u o1) R5 / R3 =3(u o2–u o1 ), u o1 = u i1 (1 + R1 /R p)–u i2 R1/R p=11u i1, u o2= u i2(1+R2/R p)–u i1 R2/R p=–10u i1, 即u o=3（–10u i1–11u i1）=–63u i1，因此，电路的差模增益为63。
电路的共模抑制能力将降低，因N2同相输入端接地，即u i2=0，u i1的共模电压无法与u i2的共模电压相抵消。
第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。
这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。
然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。
