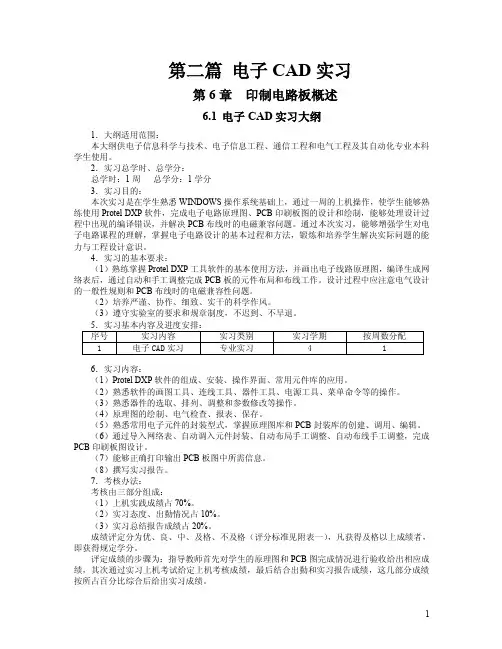

第二篇电子CAD实习第6章印制电路板概述6.1 电子CAD实习大纲1．大纲适用范围：本大纲供电子信息科学与技术、电子信息工程、通信工程和电气工程及其自动化专业本科学生使用。
2．实习总学时、总学分：总学时：1周总学分：1学分3．实习目的：本次实习是在学生熟悉WINDOWS操作系统基础上，通过一周的上机操作，使学生能够熟练使用Protel DXP软件，完成电子电路原理图、PCB印刷板图的设计和绘制，能够处理设计过程中出现的编译错误，并解决PCB布线时的电磁兼容问题。
通过本次实习，能够增强学生对电子电路课程的理解，掌握电子电路设计的基本过程和方法，锻炼和培养学生解决实际问题的能力与工程设计意识。
4．实习的基本要求：（1）熟练掌握Protel DXP工具软件的基本使用方法，并画出电子线路原理图，编译生成网络表后，通过自动和手工调整完成PCB板的元件布局和布线工作。
设计过程中应注意电气设计的一般性规则和PCB布线时的电磁兼容性问题。
（2）培养严谨、协作、细致、实干的科学作风。
（3）遵守实验室的要求和规章制度，不迟到、不早退。
6．实习内容：（1）Protel DXP软件的组成、安装、操作界面、常用元件库的应用。
（2）熟悉软件的画图工具、连线工具、器件工具、电源工具、菜单命令等的操作。
（3）熟悉器件的选取、排列、调整和参数修改等操作。
（4）原理图的绘制、电气检查、报表、保存。
（5）熟悉常用电子元件的封装型式，掌握原理图库和PCB封装库的创建、调用、编辑。
（6）通过导入网络表、自动调入元件封装、自动布局手工调整、自动布线手工调整，完成PCB印刷板图设计。
（7）能够正确打印输出PCB板图中所需信息。
（8）撰写实习报告。
7．考核办法：考核由三部分组成：（1）上机实践成绩占70%。
（2）实习态度、出勤情况占10%。
（3）实习总结报告成绩占20%。
成绩评定分为优、良、中、及格、不及格（评分标准见附表一），凡获得及格以上成绩者，即获得规定学分。
