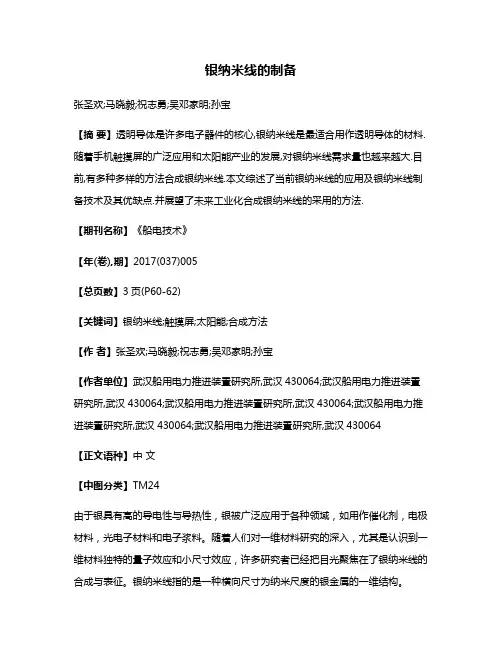

银纳米线的制备张圣欢;马晓毅;祝志勇;吴邓家明;孙宝【摘要】透明导体是许多电子器件的核心,银纳米线是最适合用作透明导体的材料.随着手机触摸屏的广泛应用和太阳能产业的发展,对银纳米线需求量也越来越大.目前,有多种多样的方法合成银纳米线.本文综述了当前银纳米线的应用及银纳米线制备技术及其优缺点.并展望了未来工业化合成银纳米线的采用的方法.【期刊名称】《船电技术》【年(卷),期】2017(037)005【总页数】3页(P60-62)【关键词】银纳米线;触摸屏;太阳能;合成方法【作者】张圣欢;马晓毅;祝志勇;吴邓家明;孙宝【作者单位】武汉船用电力推进装置研究所,武汉430064;武汉船用电力推进装置研究所,武汉430064;武汉船用电力推进装置研究所,武汉430064;武汉船用电力推进装置研究所,武汉430064;武汉船用电力推进装置研究所,武汉430064【正文语种】中文【中图分类】TM24由于银具有高的导电性与导热性，银被广泛应用于各种领域，如用作催化剂，电极材料，光电子材料和电子浆料。

随着人们对一维材料研究的深入，尤其是认识到一维材料独特的量子效应和小尺寸效应，许多研究者已经把目光聚焦在了银纳米线的合成与表征。

银纳米线指的是一种横向尺寸为纳米尺度的银金属的一维结构。

银材料在众多金属材料中，导电性尤为突出，并且相对于其它贵金属材料，银的成本相对较低。

除了导电性能，银材料具有很好的热稳定性，抗菌性能和催化性能。

而一维纳米线的导电导热性能相对于普通银材料性能更佳。

成为了近期学者研究的热点。

最近，透明导体在生活中越来越普及，因为透明导体是许多电子器件如手机触摸屏，液晶显示器，有机发光二极管和太阳能电池的核心。

传统的透明导体是铟锡氧化物（ITO）,但是由于铟锡氧化物有原料供应不足和陶瓷的易碎缺点[1]，下一代的柔性透明材料被广泛研究，例如：碳纳米管[2]，石墨烯[3]，导电高分子[4]和金属纳米结构材料[5]。

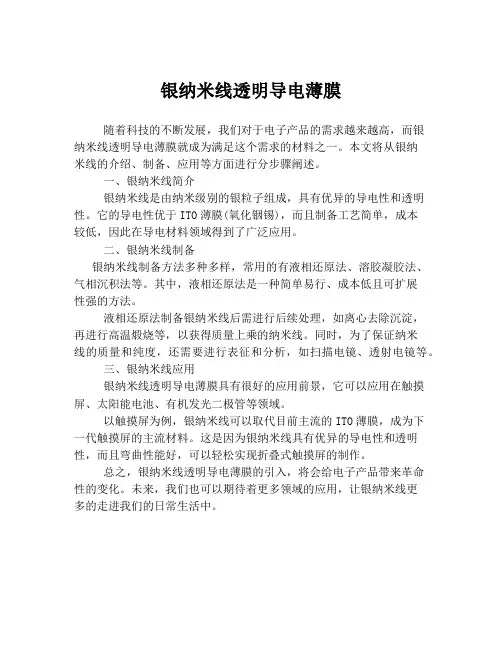

银纳米线透明导电薄膜
随着科技的不断发展，我们对于电子产品的需求越来越高，而银
纳米线透明导电薄膜就成为满足这个需求的材料之一。

本文将从银纳
米线的介绍、制备、应用等方面进行分步骤阐述。

一、银纳米线简介
银纳米线是由纳米级别的银粒子组成，具有优异的导电性和透明性。

它的导电性优于ITO薄膜(氧化铟锡)，而且制备工艺简单，成本
较低，因此在导电材料领域得到了广泛应用。

二、银纳米线制备
银纳米线制备方法多种多样，常用的有液相还原法、溶胶凝胶法、气相沉积法等。

其中，液相还原法是一种简单易行、成本低且可扩展
性强的方法。

液相还原法制备银纳米线后需进行后续处理，如离心去除沉淀，
再进行高温煅烧等，以获得质量上乘的纳米线。

同时，为了保证纳米
线的质量和纯度，还需要进行表征和分析，如扫描电镜、透射电镜等。

三、银纳米线应用
银纳米线透明导电薄膜具有很好的应用前景，它可以应用在触摸屏、太阳能电池、有机发光二极管等领域。

以触摸屏为例，银纳米线可以取代目前主流的ITO薄膜，成为下
一代触摸屏的主流材料。

这是因为银纳米线具有优异的导电性和透明性，而且弯曲性能好，可以轻松实现折叠式触摸屏的制作。

总之，银纳米线透明导电薄膜的引入，将会给电子产品带来革命
性的变化。

未来，我们也可以期待着更多领域的应用，让银纳米线更
多的走进我们的日常生活中。

银纳米线透明导电薄膜的制备流程银纳米线透明导电薄膜是一种具有广泛应用前景的新型材料，它在光电领域、柔性电子设备和光伏电池等方面具有重要作用。

下面将介绍一种制备银纳米线透明导电薄膜的流程。

1. 基材准备：首先需要准备适合制备银纳米线透明导电薄膜的基材，常用的有玻璃基板和聚合物基板。

基材应具有平整的表面和良好的机械强度。

2. 银纳米线合成：采用化学还原法或电化学法合成银纳米线。

化学还原法通常使用银盐作为前驱体，还原剂将其还原成银纳米线。

电化学法利用电解质中的银离子在电极表面沉积形成银纳米线。

3. 制备浆料：将合成的银纳米线分散于有机溶剂中，加入分散剂和粘结剂，制备成银纳米线浆料。

浆料的配方需根据具体应用进行调整，以获得理想的导电性能和透明度。

4. 涂布工艺：将银纳米线浆料通过涂布工艺施加到基材表面。

涂布方法可采用旋涂、喷涂、刮涂等，确保浆料均匀分布在基材上。

5. 烘干处理：将涂布在基材上的银纳米线浆料进行烘干处理。

烘干温度和时间应根据浆料的成分和基材的耐热性来确定，以保证银纳米线的粘结和薄膜的稳定性。

6. 热压处理：在一定温度和压力条件下，对烘干后的银纳米线薄膜进行热压处理，以提高薄膜的导电性能和机械强度。

热压处理可使银纳米线更好地连接，并与基材形成紧密的结合。

7. 表面处理：对于某些特定应用，还可以对银纳米线薄膜进行表面处理。

例如，利用等离子体增强化学气相沉积（PECVD）技术在薄膜表面形成一层保护性的氧化物膜，以提高薄膜的稳定性和耐腐蚀性。

通过以上流程，我们可以获得具有良好导电性和透明度的银纳米线透明导电薄膜。

这种薄膜可广泛应用于柔性显示器、触摸屏、太阳能电池等领域，为人们的生活和科技发展带来了巨大的便利和前景。

希望通过不断的研究和创新，能够进一步提高银纳米线透明导电薄膜的制备工艺和性能，推动其应用的广泛发展。

透明导电薄膜材料的制备及其在电子学领域中的应用近年来随着电子产品的不断升级换代，透明导电薄膜材料也越来越受到关注。

那么，如何制备透明导电薄膜材料，以及这种材料在电子学领域中的应用有哪些呢？一、透明导电薄膜材料的制备透明导电薄膜材料是指一种同时具有高透明度和导电性的材料，具有广泛的应用前景，如平板显示器、太阳能电池、触摸屏、 LED 照明等领域。

目前，市面上常见的透明导电薄膜材料包括透明导电氧化物（如氧化锌、氧化锡、氧化铟锡等）薄膜、金属薄膜（如铝、银、铜等）以及碳基薄膜（如石墨烯、碳纳米管等）。

其中，透明导电氧化物薄膜是一种常见的材料，它主要通过物理气相沉积、溶液法、磁控溅射等方法来制备。

其中，物理气相沉积是一种常见的制备方法，其流程主要包含四个部分：预处理基板、制备电极、气氛控制和薄膜生长。

在制备过程中，可以通过调节制备条件来改变薄膜的性能，如晶体结构、透明度和电学性质等。

二、透明导电薄膜材料的应用透明导电薄膜材料是一种非常重要的材料，具有广泛的应用前景。

以下是其中几个典型的应用领域：1. 平板显示器：透明导电薄膜材料在平板显示器中的应用主要是用作电极材料，通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种颜色的液晶平面显示器。

2. 太阳能电池：透明导电薄膜材料在太阳能电池中的应用主要是在透明电极方面。

在太阳能电池中，透明导电薄膜材料可以有效地提高太阳能电池的光电转化效率。

3. 触摸屏：透明导电薄膜材料在触摸屏中主要应用在电极方面。

通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种触摸屏产品，如手机、平板电脑等。

4. LED 照明：透明导电薄膜材料在 LED 照明中的应用主要是在电极方面。

通过将透明导电薄膜材料沉积在氮化铝基板上，可以制备出更加高效的白光LED 灯。

总之，透明导电薄膜材料具有广泛的应用前景，随着科技的不断进步，其性能和应用范围也将不断扩大，为电子学领域的发展做出更大的贡献。

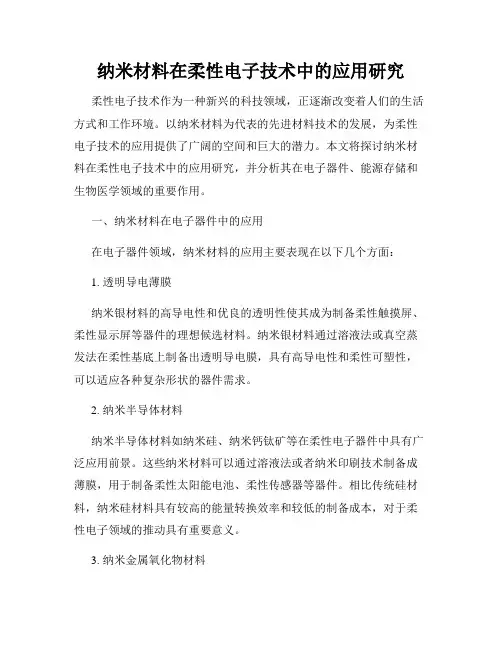

纳米材料在柔性电子技术中的应用研究柔性电子技术作为一种新兴的科技领域，正逐渐改变着人们的生活方式和工作环境。

以纳米材料为代表的先进材料技术的发展，为柔性电子技术的应用提供了广阔的空间和巨大的潜力。

本文将探讨纳米材料在柔性电子技术中的应用研究，并分析其在电子器件、能源存储和生物医学领域的重要作用。

一、纳米材料在电子器件中的应用在电子器件领域，纳米材料的应用主要表现在以下几个方面：1. 透明导电薄膜纳米银材料的高导电性和优良的透明性使其成为制备柔性触摸屏、柔性显示屏等器件的理想候选材料。

纳米银材料通过溶液法或真空蒸发法在柔性基底上制备出透明导电膜，具有高导电性和柔性可塑性，可以适应各种复杂形状的器件需求。

2. 纳米半导体材料纳米半导体材料如纳米硅、纳米钙钛矿等在柔性电子器件中具有广泛应用前景。

这些纳米材料可以通过溶液法或者纳米印刷技术制备成薄膜，用于制备柔性太阳能电池、柔性传感器等器件。

相比传统硅材料，纳米硅材料具有较高的能量转换效率和较低的制备成本，对于柔性电子领域的推动具有重要意义。

3. 纳米金属氧化物材料纳米金属氧化物材料如二氧化钛、氧化锌等具有较高的光催化活性，在柔性电子器件中用于光催化分解有机物、环境净化等方面具有潜在应用。

此外，金属氧化物材料还可以用于传感器、可穿戴设备等柔性传感器器件的制备，具有较高的灵敏度和快速反应速度。

二、纳米材料在能源存储中的应用能源存储领域是另一个纳米材料的重要应用方向。

纳米材料的特殊性质和结构使其在能量储存和转换方面具有独特的优势。

1. 纳米碳材料纳米碳材料如石墨烯、碳纳米管等在能源存储中有着广泛的应用。

石墨烯作为一种单层碳原子构成的二维材料，具有极高的电导率和表面积，可用于超级电容器的制备。

碳纳米管则可以用于锂离子电池的电极材料，具有高电导率和较高的比表面积，提高了电池的容量和充放电速度。

2. 纳米金属材料纳米金属材料如纳米镍、纳米铁等在储能技术中发挥着重要作用。

银纳⽶线透明导电膜⽬录1 课题背景 (1)2 国内外研究进展 (2)2.1 银纳⽶线的制备 (2)2.1.1 银纳⽶线的制备状况 (3)2.1.2 银纳⽶线的⽣长机理 (4)2.2 银纳⽶线透明导电膜的制备 (6)2.2.1 银纳⽶线薄膜制备 (6)2.2.2 后处理⼯艺 (8)2.2.3 渗透理论 (11)2.3 银纳⽶线透明导电膜的应⽤ (12)2.3.1 太阳能电池 (13)2.3.2 透明加热器 (13)2.3.3 触摸屏 (13)2.3.4 显⽰器 (13)3 展望 (13)4 参考⽂献 (15)1.课题背景⾼导电性和⾼透光性的透明导电膜对于各种电⼦器件的性能是很有必要的。

具有透明导电膜的光电⼦器件在我们⽇常⽣活中被⼴泛使⽤，如触摸⾯板和液晶显⽰器。

透明导电氧化物通常在这些光电⼦器件中⽤作电极[1]。

在电⼦⼯业中最常⽤的导电氧化物是氧化铟锡（ITO）[2]，它具有优异的光学透明度和低表⾯电阻，极⼤地拓宽了其在光电器件中的⽤途[3]，例如太阳能电池[4]、触摸屏[5]和平板显⽰器[6]。

然⽽，ITO也有⼀些固有的缺点，例如沉积⼯艺需要⾼的真空度[7]，沉积温度⽐较⾼[8]，相对⾼的⽣产成本[9]和易脆的属性[10]。

随着电⼦设备需求的快速增长和具有新特性设备的发展，例如柔性显⽰器[11]，柔性触摸⾯板[12]，柔性太阳能电池[13]，柔性晶体管[14]和柔性超级电容器[15]等，ITO不能满⾜这些要求。

因此，⼀些研究者们已经深⼊研究了新的透明导电材料以替代ITO。

理想的能替代ITO的材料应该成本低，适应各种基底，且⽅便制备。

最近研究了⼀些能替代ITO的材料，⽐如银纳⽶线[16]、碳纳⽶管[17]、⽯墨烯[18]、铝掺杂的氧化锌[19]和导电聚合物[20]。

通常，透明导电膜应能够满⾜⼴泛不同应⽤的性能要求。

例如，光学烟雾有益于太阳能电池但对触摸⾯板有害；触摸屏需要的薄层电阻在50-300 Ω/sq 的范围内。

银纳米线制备及其在柔性电子中的应用银纳米线是一种高度可控的纳米结构。

通过合适的制备工艺，银纳米线可以具备良好的导电性能、柔性性能以及透明性能，使其成为近年来在柔性电子领域中备受关注的一种新型材料。

一、银纳米线制备银纳米线制备通常采用物理法和化学法两种方法。

1.物理法物理法制备银纳米线主要有拉伸法、电化学制备法、放电等离子切割法等。

拉伸法是指利用微观力学的原理通过机械拉伸的方法将银线拉长成银纳米线的工艺，具有制备简单、无需排放有害废物等优点。

但是，该方法制备出的银纳米线的直径较大，一般在50-200nm之间。

电化学制备法则是指利用电解液中的氧化还原反应来使银电极表面形成银纳米线。

它具有原料易得、反应时间短等优点。

但该方法制备出的银纳米线质量不够稳定，容易出现大量催化剂和过程废气的缺点。

放电等离子切割法则是指将电极材料以较高频率振动，并加入合适的助剂和气体，使其在放电的情况下产生银纳米线。

这种方法有制备速度快，纳米线直径小等优点，但是设备复杂、制备过程中的气体排放、高温产生的能源消耗等问题仍有待解决。

2.化学法化学法制备银纳米线主要包括还原法、氧化还原剂法、初始诱导剂法等。

还原法则是指利用还原剂将银离子还原成银原子，并通过核生长法制备出银纳米线。

还原法制备出的银纳米线直径较小，纯度高，但生产速度较慢。

氧化还原剂法则是指利用氧化还原剂将银离子还原成银，通过控制反应温度、PH值等因素来制备银纳米线。

该方法具有成本低廉、制备效果稳定等优点，但是生产速度较慢，还原产生的副产物需要清洗，环保成本高。

初始诱导剂法则是利用小分子有机化合物和银盐反应，形成表面活性剂，促进银纳米线的生成。

该方法具有制备方便等优点，但是在硝酸纳米银溶液制备的银纳米线质量不佳、还原效率低等问题亟待解决。

二、银纳米线在柔性电子中的应用银纳米线的导电性能、柔性性能以及透明性能使其在柔性电子领域中有广泛的应用前景。

以下就银纳米线在柔性电子领域中的应用展开阐述：1.透明导电膜：银纳米线薄膜作为一种透明导电膜，可通过对其制备方式的调整，达到不同的透光度和导电性能。

银纳米线的制备和应用研究银纳米线是一种高效的导电材料，已经得到了广泛的应用和研究。

本文将介绍银纳米线的制备方法和应用研究，并探讨其未来发展方向。

一、银纳米线的制备方法1. 溶液法溶液法是一种常见的制备银纳米线的方法。

该方法主要包括两个步骤：先制备出含有银离子的溶液，然后在溶液中添加适当的还原剂，如氢气或维生素C，使银离子还原成银微粒，再在微粒表面形成银纳米线。

2. 气相法气相法是另一种制备银纳米线的方法。

该方法主要借助于物理气相沉积技术，将金属银蒸发到高温下的气态条件下，经过淀积和延展作用，得到产品。

3. 电化学法电化学法是在电解质溶液中将金属银氧化成离子，并在电位调节的作用下，使其还原成银微粒，形成银纳米线。

以上方法各有特点，银纳米线的制备过程也会不同。

二、银纳米线的应用研究1. 透明电极透明电极是一种重要的电子器件，适用于触摸屏、太阳能电池和发光二极管等领域。

银纳米线因其高导电性、透明性和柔性，成为透明电极材料的首选。

2. 柔性电子器件随着电子器件的发展，柔性电子器件成为越来越受关注的领域。

银纳米线因其柔性优良，成为制备柔性电子器件的重要材料。

例如，可以用银纳米线作为导电垫层，制备出柔性的显示器、传感器和照明设备等。

3. 可穿戴设备可穿戴设备已经成为人们日常生活中不可或缺的一部分，但是传统电子器件的刚性限制了设备的发展。

银纳米线材料的柔性和透明性，使得可穿戴设备具有了更多的发展空间。

例如，可以用银纳米线制备出具有温度感应功能的可穿戴衣物，以及弹性好、舒适度高的运动手环、智能手表等。

三、银纳米线的未来发展随着人们对可穿戴设备、智能家居等生活科技产品的需求越来越多，银纳米线等类似的高性能材料将会得到更多的应用。

此外，科学家也在不断探索使用银纳米线和其他材料制备新型电子器件的方法。

例如，可以将银纳米线与石墨烯相结合，用于传感器、透明发光二极管等领域。

总之，银纳米线是一种具有广阔应用前景的高性能材料，其制备方法和应用领域也在不断发展和拓展。

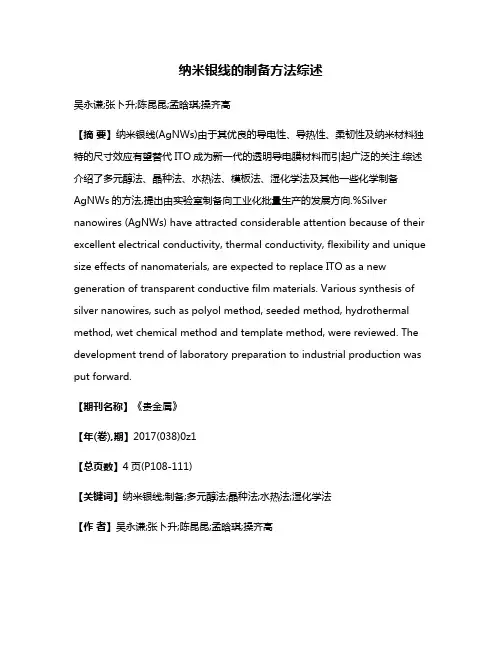

纳米银线的制备方法综述吴永谦;张卜升;陈昆昆;孟晗琪;操齐高【摘要】纳米银线(AgNWs)由于其优良的导电性、导热性、柔韧性及纳米材料独特的尺寸效应有望替代ITO成为新一代的透明导电膜材料而引起广泛的关注.综述介绍了多元醇法、晶种法、水热法、模板法、湿化学法及其他一些化学制备AgNWs的方法,提出由实验室制备向工业化批量生产的发展方向.%Silver nanowires (AgNWs) have attracted considerable attention because of their excellent electrical conductivity, thermal conductivity, flexibility and unique size effects of nanomaterials, are expected to replace ITO as a new generation of transparent conductive film materials. Various synthesis of silver nanowires, such as polyol method, seeded method, hydrothermal method, wet chemical method and template method, were reviewed. The development trend of laboratory preparation to industrial production was put forward.【期刊名称】《贵金属》【年(卷),期】2017(038)0z1【总页数】4页(P108-111)【关键词】纳米银线;制备;多元醇法;晶种法;水热法;湿化学法【作者】吴永谦;张卜升;陈昆昆;孟晗琪;操齐高【作者单位】西北有色金属研究院,西安 710016;西北有色金属研究院,西安710016;西北有色金属研究院,西安 710016;西北有色金属研究院,西安 710016;西北有色金属研究院,西安 710016【正文语种】中文【中图分类】TF832透明导电膜(transparent conducting film，TCF)是一种具有良好透光性和导电性的材料，广泛应用于有机发光二极管(OLED)、太阳能电池、平板显示器、触摸屏、智能玻璃等领域。

银纳米线的制备及其应用研究近年来，随着纳米技术的快速发展以及对于高效催化材料的需求不断增加，银纳米线已成为一种备受瞩目的新型材料。

银纳米线具有高比表面积、优异的导电性能和良好的化学稳定性等特点，广泛应用于透明电极、柔性电子、光伏发电、催化剂等领域。

因此，银纳米线的制备及其应用研究具有极高的研究价值和应用前景。

本文将对银纳米线的制备方法、性质及应用进行探讨。

一、银纳米线的制备方法银纳米线的制备方法包括溶液法、气相沉积法、物理冶金法等多种技术。

其中，溶液法制备银纳米线的方法相对简单，可通过模板法、电化学法、水热法等途径实现。

以下将分别进行介绍。

1. 模板法模板法以一定形状的模板为媒介，通过溶液法将银盐还原为银纳米线。

模板法的优点在于可以调控银纳米线的直径和长度等物理性能，同时还能保持一定的结构稳定性。

2. 电化学法电化学法以电极为媒介，在电解溶液中通过电位差和电流密度将银盐还原为银纳米线。

电化学法可以快速制备高质量的银纳米线，且成本较低。

3. 水热法水热法以水为溶剂，在高温高压条件下，通过均相或溶胶-凝胶-乳焙三种结构，将银盐还原为银纳米线。

水热法可以制备出较纯净的银纳米线，并能控制其上下均匀性。

虽然上述三种方法具有各自的优缺点，但通过优化方法和工艺，都可获得高质量的银纳米线。

二、银纳米线的性质1. 优异的电导性能银纳米线具有高导电性能，与传统的导电材料相比，其导电性能更高、更稳定。

同时，银纳米线的高导电性能使得其在柔性电子、传感器等领域具有广阔的应用前景。

2. 高比表面积银纳米线相对于其他纳米材料拥有更高的比表面积，这意味着银纳米线能够更好地接触反应物，提高反应效率。

同时，银纳米线的高比表面积还能提高光吸收率和电化学反应效率。

3. 优异的催化性能银纳米线具有极好的催化性能，是一种重要的催化剂。

其高比表面积和优良的导电性能使得银纳米线催化剂在催化剂稳定性、选择性和活性方面具有良好的性能。

三、银纳米线的应用研究银纳米线在透明电极、柔性电子、光伏发电、催化剂等领域具有广泛的应用前景。

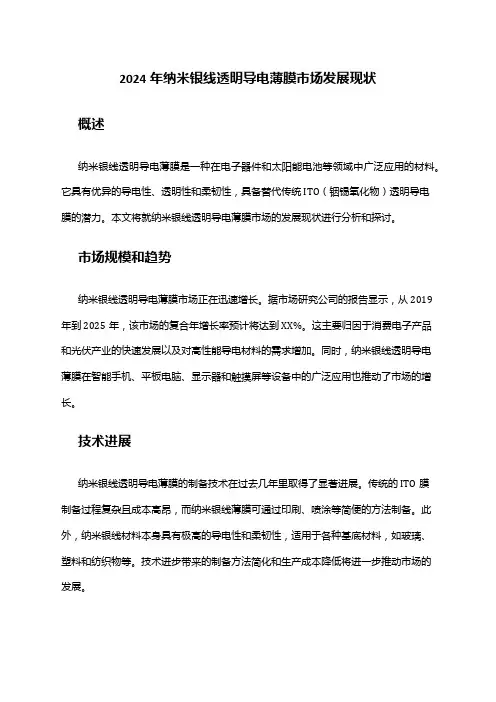

2024年纳米银线透明导电薄膜市场发展现状概述纳米银线透明导电薄膜是一种在电子器件和太阳能电池等领域中广泛应用的材料。

它具有优异的导电性、透明性和柔韧性，具备替代传统ITO（铟锡氧化物）透明导电膜的潜力。

本文将就纳米银线透明导电薄膜市场的发展现状进行分析和探讨。

市场规模和趋势纳米银线透明导电薄膜市场正在迅速增长。

据市场研究公司的报告显示，从2019年到2025年，该市场的复合年增长率预计将达到XX%。

这主要归因于消费电子产品和光伏产业的快速发展以及对高性能导电材料的需求增加。

同时，纳米银线透明导电薄膜在智能手机、平板电脑、显示器和触摸屏等设备中的广泛应用也推动了市场的增长。

技术进展纳米银线透明导电薄膜的制备技术在过去几年里取得了显著进展。

传统的ITO膜制备过程复杂且成本高昂，而纳米银线薄膜可通过印刷、喷涂等简便的方法制备。

此外，纳米银线材料本身具有极高的导电性和柔韧性，适用于各种基底材料，如玻璃、塑料和纺织物等。

技术进步带来的制备方法简化和生产成本降低将进一步推动市场的发展。

应用领域纳米银线透明导电薄膜在多个领域具有广泛的应用前景。

在消费电子领域，它可用于智能手机和平板电脑的触摸屏、显示器和传感器等设备。

在光伏领域，纳米银线透明导电薄膜可用于柔性太阳能电池的制备，具备良好的可弯曲性和适应性。

此外，纳米银线透明导电薄膜在汽车、航空航天和医疗器械等领域也有着广泛的应用。

挑战与机遇纳米银线透明导电薄膜市场仍面临一些挑战。

首先，纳米银线材料的成本相对较高，限制了其在大规模生产中的应用。

其次，与传统ITO薄膜相比，纳米银线薄膜的稳定性和耐久性仍需进一步提升。

此外，纳米银线的导电性能在柔性基底上的稳定性也需要改善。

然而，这些挑战也带来了机遇。

随着纳米银线透明导电薄膜制备技术的不断进步，成本将逐渐下降；同时，对高性能导电材料需求的增加也将促使相关技术的研发。

此外，消费电子和光伏等行业的快速增长为纳米银线透明导电薄膜市场带来了巨大的市场潜力和机遇。

透明导电薄膜的制备及其应用透明导电薄膜是一种具有特殊性质的薄膜材料，具有透明、导电和导热等多种功能特性，可广泛应用于太阳能电池、LED灯、液晶显示器、触控屏、智能手机等电子产品的制造。

目前，市面上常用的透明导电薄膜主要有四种：ITO薄膜、金属网格薄膜、银纳米线薄膜以及碳纳米管薄膜。

不同的制备方法和材料特性使得透明导电薄膜在应用方面具有各自的优势。

1. ITO薄膜ITO（Indium Tin Oxide）是目前最常用的透明导电薄膜材料之一，它具有较高的光透过性和电导率，同时还具有较高的稳定性和成膜性。

主要用于液晶显示器、电子墨水显示、触控屏等领域。

然而，ITO薄膜材料成本较高，主要原材料铟非常稀有，资源有限，加之ITO膜热失速性能较差，易在高温环境下发生断裂和脱落，因此，开发新型的透明导电薄膜材料成为了一个重要的研究课题。

2. 金属网格薄膜金属网格薄膜通过将高导电率的金属线网格按一定的规律铺覆在透明基底上制成。

金属网格可以使用银、铜、金等材料，制备方法主要有光刻法、印刷法和直写法。

金属网格薄膜具有良好的导电和透光性能，同时具有优异的柔性，适用于弯曲显示器及可穿戴设备。

与ITO薄膜相比，金属网格薄膜可以避免使用铟等稀有金属材料，降低材料成本，且制备工艺简单、成本低廉，但由于金属线网格在屏幕中会产生锯齿状的影响，影响观感效果。

3. 银纳米线薄膜银纳米线薄膜是利用纳米级直径的银纳米线组成网状结构，形成导电网络。

与金属网格薄膜相比，银纳米线薄膜具有更高的透光率和较好的可伸缩性能，可广泛应用于电容式触控屏、OLED 显示器等领域。

此外，银纳米线薄膜具有良好的柔性，抗弯折性能优异，适用于可穿戴设备等需要柔性材料的应用。

4. 碳纳米管薄膜碳纳米管薄膜利用碳纳米管组成的网状结构形成导电网络，具有良好的导电性能和柔性，可广泛应用于高清晰度LCD显示器、电容式触摸屏、薄膜太阳能电池、柔性可穿戴设备等领域。

此外，碳纳米管薄膜还具有良好的透明性和防腐性能，能够有效地抵御潮湿、酸碱等有害物质的侵蚀。

2018年11月 贵 金 属 Nov. 2018第39卷第S1期Precious MetalsV ol.39, No.S1收稿日期：2018-08-15第一作者：孟宪伟，男，硕士，助教，研究方向：金属材料制备及性能研究。

E-mail ：mxwd163yx@银纳米线的制备及应用简述孟宪伟1，徐 成1，李海荣1，杨宏伟2，胡昌义2(1. 四川工程职业技术学院，四川 德阳 618000；2 昆明贵金属研究所，昆明 650106)摘 要：银纳米线的大长径比效应使其表现出高透明度、低雾度、高导电性、韧性好的优异特性，具有良好的应用前景。

简述了银纳米线的制备技术液相还原法－多元醇还原法、晶种法、光照射法等制备技术。

简要介绍了大长径比银纳米线在导电和抗菌等方面的独特性能，在柔性器件、水体杀菌等方面有远大前景。

关键词：金属材料；银纳米线；大长径比；制备；应用中图分类号：O614.122，TB383 文献标识码：A 文章编号：1004-0676(2018)S1-0109-04Preparation and Application of Silver NanowiresMENG Xianwei 1, XU Cheng 1, LI Hairong 1, YANG Hongwei 2, HU Changyi 2(1. Sichuan Engineering Technical College, Deyang 618000, Sichuan, China;2. Kunming Institute of Precious Metals, Kunming 650106, China)Abstract: Silver nanowires exhibit excellent properties such as high transparency, low haze, high conductivity and good toughness due to their large aspect ratio effect, and have good application prospects. The preparation of silver nanowires by liquid phase reduction, polyol reduction, seed precipitation and light irradiation are reviewed. The unique properties of silver nanowires with large aspect ratio in conductivity and antimicrobial are briefly introduced. It has a bright future in flexible devices and water sterilization.Key words: metallic materials; silver nanowires; large aspect ratio; preparation; application银纳米材料因其优异的催化性能、光学性能、电学性能，使其在表面增强拉曼光谱领域、催化领域、生物传感领域、电子元器件领域等得到广泛应用[1-6]。

大直径高长径比银纳米线的合成及其性能
杨聪颖;宋雨方;虞灿义;杨帅;钟炜锋;张洪吉
【期刊名称】《辽宁石油化工大学学报》
【年(卷),期】2022(42)2
【摘要】采用改进的乙二醇法,通过调控Cl-物质的量、聚乙烯吡咯烷酮(PVP)物质的量和反应温度,高效合成了直径约130 nm、长度约150μm、长径比约1 150的银纳米线(AgNWs)。

所有原料在反应前一次性投入,无需使用注射泵等设备严格控制组分含量,合成的AgNWs纯度高,杂质少;同时,以过滤的方式提纯,洗涤两次即可得到极为纯净的银纳米线,适合规模化生产。

通过旋涂的方式在石英玻璃基底上构建AgNWs导电网络,结果表明,550nm处的透光率高达95.5%,薄层电阻低至52.0Ω/sq,具有优异的光电性能。

【总页数】7页(P1-7)
【作者】杨聪颖;宋雨方;虞灿义;杨帅;钟炜锋;张洪吉
【作者单位】江南大学化学与材料工程学院
【正文语种】中文
【中图分类】O614.122
【相关文献】
1.高长径比银纳米线合成过程中聚乙烯吡咯烷酮的影响机制研究
2.用高长径比银纳米线制备功能性复合涤纶织物及其性能
3.高长径比银纳米线的制备及其透明导电
薄膜性能4.水热合成法制备高长径比的银纳米线5.高长径比银纳米线的制备及其应用
因版权原因，仅展示原文概要，查看原文内容请购买。

银纳米线薄膜介绍银纳米线薄膜是一种基于银纳米线制备的薄膜材料。

银纳米线是一种具有高导电性和柔韧性的纳米材料，因其出色的性能而在科学研究与工业应用中受到广泛关注。

银纳米线薄膜的制备方法多样，具有简单、可控性强、成本低廉等优点。

本文将深入探讨银纳米线薄膜的制备方法、性能特点及其在各领域的应用。

制备方法银纳米线薄膜的制备方法主要包括几种常见的技术：涂覆、喷雾、浸渍等。

以下将介绍每种方法的特点和操作步骤。

涂覆法涂覆法是将银纳米线分散液均匀地涂覆在基底上制备银纳米线薄膜的方法。

具体步骤如下： 1. 准备银纳米线分散液和基底材料。

2. 将银纳米线分散液倒在基底上，使用刮刀或滚筒使液体均匀覆盖。

3. 根据需要重复涂覆多次，使得银纳米线薄膜更加致密。

4. 静置或进行干燥处理，使银纳米线薄膜固化。

喷雾法喷雾法是通过将银纳米线分散液雾化喷射在基底上形成薄膜的方法。

具体步骤如下：1. 准备银纳米线分散液和喷雾设备。

2. 调节喷雾设备的参数，如喷雾压力、喷雾速度等。

3. 在基底上均匀地喷洒银纳米线分散液。

4. 静置或进行干燥处理，使银纳米线薄膜固化。

浸渍法浸渍法是将基底材料浸渍在银纳米线溶液中，使溶液中的银纳米线沉积在基底上形成薄膜的方法。

具体步骤如下： 1. 准备银纳米线分散液和基底材料。

2. 将基底材料浸渍在银纳米线分散液中，控制浸渍时间。

3. 取出基底材料，进行干燥处理，使银纳米线薄膜固化。

性能特点银纳米线薄膜具有多种独特的性能特点，使其在许多领域中得到了广泛应用。

高导电性银纳米线薄膜具有优异的导电性能，其导电性能可与传统的导电薄膜媲美甚至超过。

这使得银纳米线薄膜在柔性电子、光电器件等方面有着广泛的应用前景。

柔韧性由于银纳米线的柔性，银纳米线薄膜可以被弯曲、拉伸而不会破裂或导致电性能下降。

这使得银纳米线薄膜在可穿戴设备、柔性电子等方面有着巨大的潜力。

透明性银纳米线薄膜在可见光范围内具有较高的透明度，透射率可达90%以上。
