时间频率计量常见仪器校准及高端仪器设备标准广电计量杜亚俊广电计量配备了铯原子频标、铷原子频标、GPS接收机、频标比对器、相位噪声测试系统等时间频率计量标准，频率范围从直流到40GHz，准确度达到1×10-13，直接溯源至中国计量科学研究院（NIM），可对时间频率类仪器进行校准。

常见仪器计量校准：频率标准、高稳晶振、频率合成器：频率标准仪、频率合成器、频率交换器、石英频率标准等。

频率计、计数器、秒表：频率计、通用计数器、数字电子毫秒仪、微波频率计、时间间隔测量仪、机械秒表、电子秒表等各类计时器等。

调制域分析仪频稳对比器石英分析仪、时钟分析仪高端仪器设备标准：名称型号实图功能指标铯原子频率标准3235B 校准频率：准确度、频率稳定度、相位噪声、秒信号频率准确度：5×10-13频率稳定度：σ（y）（10s）：1.7×10-11σ（y）（1s）：2.7×10-14相对噪声：ξ（1Hz）≤-100dBc/Hz ξ（100kHz）≤-154dBc/Hz铷原子频率标准DH1001 校准频率：准确度、频率稳定度频率准确度：1×10-10频率稳定度：σ（y）（1s）：1×10-11σ（y）（10s）：3.2×10-12σ（y）（100s）：1×10-12 频率漂移K(d)：2×10-12频标比对器 PO7D-2校准频率：稳定度、准确度比对不确定度：u c=1×10-10/0.01su c=1×10-11/0.1su c=1×10-12/1s u c=2×10-13/10su c=3×10-14/100s。

百度文库- 让每个人平等地提升自我！常见计量校准标准及计量校准仪器广电计量杜亚俊综述 (1)无线电计量 (2)电磁计量 (4)时间频率计量 (6)长度计量 (7)力学计量 (8)热学计量 (11)理化计量 (12)光学计量 (13)声学计量 (14)综述我们拥有电子、长度、力学、热学、理化五大计量校准实验室，覆盖全国16个检测基地，建立了105项企业最高计量标准及108 项次级标准，拥有国际国内先进的精密标准装置和仪器9000 多台（套）。

目前通过中国合格评定国家认可委（CNAS）的计量校准项目546项，涵盖了无线电、时间频率、电磁、长度、力学、热学、物理化学、光学、声学等九大计量领域，能为工业企业和军工企业提供专业的仪器计量校准服务，特别在无线电、时间频率、电磁等领域的计量标准和技术处于国内领先水平。

广电计量所有计量器具均可溯源到中国计量科学研究院（NIM）和国际计量局（BIPM）的计量基准，符合ISO9000 系列标准对检验和测量设备的计量校准要求，并出具符合国家检定规程/校准规范和ISO/IEC17025标准要求的证书/报告。

我们的计量校准服务包括：●无线电计量●电磁计量●长度计量●力学计量●时间频率计量●光学计量●热学计量●理化计量●声学计量无线电计量我们配备了矢量网络分析仪、频谱分析仪、数字信号发生器、数字调制分析仪、测量接收机、示波器校准仪、通信传输分析仪、失真度测量仪、功率校准因子校准装置等国内领先水平的计量标准，测量范围覆盖了从直流到微波频段、从模拟到数字领域，可开展S参数、频谱、功率、衰减、脉冲参数失真、射频信号、电视信号、数字传输、数字调制等参数的校准。

可开展校准项目（87项）序号项目名称序号项目名称序号项目名称1 毫伏表31TDMA-GSM数字移动通信综合测试仪61阻尼正弦瞬变/振铃信号发生器2 驻极体传声器测试仪32 动态信号分析仪62 静电放电模拟器3 示波器校准仪33 电磁骚扰测量接收机63电快速瞬变脉冲群发生器4 模拟示波器34 音准仪64 电浪涌发生器5 网络分析仪35 人工电源网络65 谐波和闪烁分析仪6 射频阻抗/材料分析仪36 抖晃仪66 电压暂降、短时中断和电压变化发生器7 Q表37 示波器高压探头67 数字示波器8 低频信号发生器38 功率吸收钳68 网络线缆分析仪9 信号发生器39 天线69 连续波干扰模拟器10 脉冲信号发生器40 示波器电流探头70 LTE数字移动通信综合测试仪11 函数信号发生器41 示波器差分探头71 噪声源12 数字信号发生器42 天馈线分析仪72 逻辑分析仪13 矢量信号分析仪43 话路特性分析仪73 射频/微波开关14 射频通信测试仪44 CDMA数字移动通信综合测试仪74 矢量示波器15 调制度测量仪45 TD-SCDMA数字移动通信综合测试仪75射频同轴阻抗标准器/校准件16 频谱分析仪46 TD-SCDMA信号发生器76 电场测量仪/场强探头17 噪声系数分析仪47 TD-SCDMA分析仪77 数据网络性能测试仪18 误码测试仪48 功率指示器78 失真度校准仪19 功率放大器49宽带码分多址接入（WCDMA）数字移动通信综合测试仪79 时序噪声分析仪20 中功率计50 蓝牙测试仪80 三环天线系统21 电视场强电平检测仪51 无线局域网测试仪81 电流探头/电流钳22 电视信号发生器52 无源互调测试仪82 电磁耦合钳23 电话分析仪53 晶体阻抗计/晶体分析仪83 电流注入钳24 失真度测量仪54 选频电平表84 耦合去耦网络25 音频分析仪55 电平振荡器85 汽车电瞬态传导骚扰模拟器26 衰减器56 杂音计86 微波元器件27 轻型仿真线57 噪声信号发生器87 电波暗室/电磁屏蔽室28 滤波器58 扬声器测试仪29 小功率座59 高频噪声模拟器30 数字传输分析仪60 微波辐射与泄漏测量仪电磁计量我们配备了标准电感、标准电容、0.005 级标准电阻、耐电压测试校验仪、5700A 多功能校准仪、8508A数字多用表、高精度电压互感器、电阻分压器、分流器、交流电桥、LCR 数字电桥、高阻计、EMC 等计量标准，直流电压的不确定度达百万分之七，标准电容的不确定度达百万分之五十，可开展交直流电压、电流、功率、直流电阻、接地电阻、交流阻抗、电磁兼容等参数的校准。

铷原子频标鉴频信号信噪比相关问题分析祁峰;赵峰;王芳;康松柏;梅刚华【摘要】频率稳定度是铷原子频标最重要的性能指标. 铷频标频率稳定度主要由原子鉴频信号的信噪比决定. 本文分析了微波腔的结构、铷光谱灯的光谱纯度和同位素滤光方案对信噪比的影响, 指出采用模式优越、微波填充因子大的微波腔, 光谱纯度高的铷光谱灯, 用分离滤光方法进行同位素滤光, 可以提高铷原子鉴频信号的信噪比, 从而使铷频标的稳定度指标得到进一步改善.【期刊名称】《波谱学杂志》【年(卷),期】2009(026)003【总页数】6页(P369-374)【关键词】铷原子频标;信噪比;微波腔;铷光谱灯;同位素滤光【作者】祁峰;赵峰;王芳;康松柏;梅刚华【作者单位】波谱与原子分子物理国家重点实验室(中国科学院,武汉物理与数学研究所),湖北,武汉,430071;中国科学院,研究生院,北京100080;波谱与原子分子物理国家重点实验室(中国科学院,武汉物理与数学研究所),湖北,武汉,430071;波谱与原子分子物理国家重点实验室(中国科学院,武汉物理与数学研究所),湖北,武汉,430071;波谱与原子分子物理国家重点实验室(中国科学院,武汉物理与数学研究所),湖北,武汉,430071;中国科学院,研究生院,北京100080;波谱与原子分子物理国家重点实验室(中国科学院,武汉物理与数学研究所),湖北,武汉,430071【正文语种】中文【中图分类】O455.1引言铷原子频标已经出现了50多年. 在铷频标出现后的前30多年时间里,其短期稳定度一直在量级徘徊,长期稳定度在10-13量级. 近20年来,由于卫星导航等应用需求的驱动,铷频标的性能指标得到大幅度提升. 最近,T.Dass等人报道,他们为下一代GPS系统研制的铷频标短稳达到天稳达到1×10-14 [1]. 这个结果超出了当初人们对铷原子频标稳定度的预期,也引发了铷频标频率稳定度还能否进一步提高的思考. 物理系统是铷原子频标的核心,铷原子频标整机的稳定度在很大程度上依赖于物理系统的特性. 物理系统提供的原子跃迁信号的信噪比,是决定铷频标稳定度潜力的基础. 因此,弄清与原子跃迁信号信噪比相关的物理问题,在物理系统设计层面保证高信噪比,对于铷原子频标性能指标的进一步改善具有重要意义.1 铷频标物理系统铷原子频标可以大致上分为物理系统和电路2部分. 物理系统产生铷原子跃迁信号,在铷频标中起鉴频器的作用,电路部分的作用则是将晶体振荡器的输出频率锁定在原子跃迁频率上,使其具有和原子跃迁信号一样稳定的频率特性.图1 铷频标物理系统结构示意图 Fig.1 Structure of the physics package本实验室研制的铷频标物理系统结构示于图1,它主要由铷光谱灯、腔泡组件、 C 场线圈、光电池和磁屏组成. 铷频标的钟跃迁谱线为87Rb原子基态2个超精细Zeeman子能级(F=2,mF=0)和(F=1,mF=0)之间的跃迁,又称为(0,0)跃迁. 铷光谱灯发出的光对87Rb原子进行光抽运,以实现(0,0)跃迁两能级间粒子数反转. 物理系统采用分离滤光设计方案. 铷光谱灯发出的光通过腔泡组件中的滤光泡进行同位素滤光,滤除光谱灯的87Rb光谱中对粒子数反转不利的光成分,保留对粒子数反转有利的光成分,然后进入吸收泡,对其中的87Rb原子进行光抽运,使(0,0)跃迁两能之间发生粒子数反转. 外部的微波信号通过耦合环进入微波谐振腔,当微波频率接近(0,0)跃迁频率(约为6 834.7 MHz)时,就会激发(0,0)跃迁,即87Rb原子会从高能级(F=2,mF=0)跃迁到低能级(F=1,mF=0),这时吸收泡中87Rb的原子会吸收更多的光子,造成光电池探测到的透射光强减弱. 所以当微波频率扫过原子(0,0)跃迁频率时,光电池探测到的光强信号会出现一个凹陷,这就是所谓光检信号. 显然,光检信号对进入腔内的微波频率敏感,因而被用作铷频标的鉴频信号. 在微波腔的外部缠绕着一层线圈(即C场),在其内部通入一较小的恒定电流以产生一个恒定的外加磁场,为吸收泡内的87Rb 原子提供一个量子化轴,并且可以对原子跃迁频率进行微调. 为消除外界杂散磁场对原子谱线的影响,整个微波腔外还包裹着一层磁屏材料.在图1所示的方案中采用了我们自行研制的开槽管式微波腔. 关于这种腔的特性,在文献[2]中有详细描述,此处不予赘述.2 频率稳定度与原子跃迁信号信噪比的关系用Allan方差表征的铷频标频率稳定度表达为：(1)(1)式中ν0/Δν为原子跃迁谱线Q值,ν0和Δν分别为谱线频率和线宽； S/N为原子跃迁信号的信噪比；τ为取样时间. 由式(1)可知,谱线Q值越大,信噪比越高,则σy越小,即频率稳定度越高. 采取充入缓冲气体等措施后,原子的一级Doppler频移得到有效抑制,原子跃迁谱线线宽Δν被压缩到500 Hz左右[3],如果不采取激光减速等措施,很难再进一步压窄. ν0为常量6 834.7 MHz. 所以,利用提高谱线Q值的办法来提高频率稳定度潜力不大. 因此,提高频率稳定度指标的主要途径是提高原子鉴频信号信噪比. 一方面是增大原子跃迁信号强度,另一方面是降低系统噪声.3 改善信噪比的主要途径铷频标鉴频信号的强度,决定于原子的(0,0)跃迁信号强度. 而原子的(0,0)跃迁信号强度则决定于参与(0,0)跃迁的原子数目. 因此,增大原子鉴频信号的强度,应从增加参与(0,0)跃迁的原子数目入手. 铷原子频标鉴频信号的噪声则主要来自原子鉴频器,是铷光谱灯发出的光在光探测器上产生的散弹噪声. 与光子的散弹噪声相比,电路系统引入的噪声可以忽略不计. 因此,降低原子鉴频信号的噪声,应该从降低光探测器的光子散弹噪声入手.3.1 微波腔铷原子的(0,0)跃迁是由高频电磁场激励的磁偶极跃迁. 高频电磁场信号由外部通过耦合环馈入到微波腔,微波腔内的场强度和场型分布由微波腔的结构决定. 因此,要保证参与(0,0)跃迁的原子数目足够多,微波腔的设计必须合理.首先,微波场的模式要有利于激发(0,0)跃迁. 由量子力学原理可知,要激发原子的磁偶极跃迁,微波场磁力线方向要与C场平行. 一般地,C场方向就是微波腔轴方向. 所以,腔内微波场磁力线方向应平行于腔轴方向. 由于磁力线是闭合曲线,要求所有的磁力线方向都与腔轴平行是不现实的,但应要求微波场磁力线主要呈轴向分布. 第二,用于激励原子跃迁的高频场强度要足够高,也就是要求在微波-原子作用区(吸收泡所占的区域)微波场磁力线尽可能分布密集. 第三,微波填充因子要大. 有时我们面临这样的情况,由于微波腔边界条件的限制,吸收泡不能占据腔内微波场所在的全部区域,这使得吸收泡内一部分原子不能处于微波场中,这部分原子就不能发生跃迁,从而影响信噪比. 微波填充因子可以大致上定义为微波场对吸收泡体积分与微波场对微波腔体积分的比值,其极限值为1. 在微波腔设计时,应尽可能使微波填充因子接近于1.上述3个因素都取决于微波腔结构. 因此,设计一个结构合理的微波腔,是保证信噪比的先决条件. 早期的铷原子频标微波腔一般为TE011和TE111标准腔,后来又出现了一些非标准腔. 下面我们分别比较几种常用微波腔的特性.TE011腔是一种标准圆柱形谐振腔,其内部磁力线分布如图2所示. 由图2可知,TE011腔中电磁场的磁场分量在腔体轴线附近即吸收泡所在的区域与腔轴向(Z 方向)平行且密集分布,这种场模式非常有利于激发87Rb原子(0,0)跃迁,可以实现较高的信噪比.TE011腔虽然具有场模式好的优点,但却存在体积太大的缺点,在实际工程中并不实用. 由于这些原因,TE011腔很快被TE111腔取代. TE111腔的内部磁场分布示于图3. 可以看到,在腔轴线附近,磁力线方向有的平行于轴线,有的垂直于轴线,前者可以激发(0,0)跃迁,后者不能激发(0,0)跃迁；平行于轴线的磁力线在轴线附近分布不如TE011腔密集. 所以,这种腔的信噪比也较TE011腔低,但由于其体积可大大减小,且该模式实现较容易,仍然得到广泛采用.无论是TE011腔还是TE111腔,都存在一个共同的缺点,就是腔体尾部的通光孔不可能开很大——过大则会破坏微波腔的工作模式——这样就限制了抽运光束的直径. 而只有处于抽运光束内的原子对信号有贡献,所以即便吸收泡填充整个微波腔的体积,但真正能够利用的原子只有一小部分,这对提高信噪比是不利的. 而在通光孔径相同的情况下,TE011腔的信噪比比TE111腔要高,原因是前者轴线附近区域的磁力线更密集(比较图2和图3).图2 TE011腔的磁力线分布Fig.2 Magnetic field in the TE011 cavity图3 TE111腔微波场分布Fig.3 Magnetic field in the TE111 cavity鉴于TE011腔和TE111腔各自的缺点,近年来人们一直在试图发展体积小、模式优越的非标准腔. 这方面的代表性工作,一个是瑞士天文台使用的用于Galileo系统铷钟的磁控管腔[4],另一个是本实验室发明的开槽管腔[5]. 这2种微波腔的特点是场型接近于TE011模式、微波填充因子大、体积小等. 用这种非标准腔制作的物理系统,能够将高信噪比和小型化统一起来.3.2 铷光谱灯铷光谱灯的主要作用是对吸收泡中的87Rb原子进行光抽运,使其基态2个mF=0能级间产生粒子数反转. 抽运效果越好,两能级间反转粒子数差越大,信噪比越高. 抽运效果直接与铷光谱灯的特性有关.(1)光强光强越强,则抽运效果越好. 所以,要保证高信噪比,光强要足够强. 这里主要是指光谱中铷原子发光产生的光功率要足够强. 光强与谱灯激励电路的激励频率、激励功率、谱灯灯泡的制作工艺以及工作温度有很大关系. 在实际设计中,为了使谱灯的光强足够强并且稳定,这些参数应进行优化.(2)光谱纯度光子的散弹噪声可以表达为：NPC=(2qIPC)1/2 ，(2)(2)式中q为电子电量,IPC为光电池探测到的直流光电流,也就是由谱灯发出的穿过滤光泡和吸收泡的光强信号. 谱灯光强中含有2种成分,一种是可以用来对铷原子进行光抽运的对信号有贡献的有效光成分,一种是不能用作抽运光的无效光成分,这部分光仅仅对噪声有贡献.为了分析这个问题,图4给出我们用光谱仪得到的以Kr作为起辉气体的铷光谱灯的光谱[6]. 图4中,有标记符号的是铷原子发光,其余未标记的是起辉气体发光. 而在铷原子发光中,只有标记为⑤、⑥(波长分别为780 nm和794 nm)成分对光抽运有贡献,标记①～④的成分对光抽运没有贡献. 所以,⑤、⑥为有效光,①～④以及起辉气体发光成分为无效光.图4 充有Kr作为起辉气体的谱灯光谱Fig.4 Lamp spectrum with Kr as thebuffer gas为了获得高信噪比,显然应最大限度地保留有效光,抑制无效光. 定义光谱纯度为有效光在总光强中所占比例,就是要求谱灯的光谱纯度要高. 实验表明,谱灯的光谱纯度与灯泡内充入的缓冲气体种类有关,常用的起辉气体有Ar、 Kr和Xe 3种,用Xe 作为起辉气体的谱灯光谱纯度最高[7]. T. Dass等人采用Xe灯作为抽运光源,并采取光学滤光方法进一步滤除无用光,这是他们设计的铷频标稳定度能够达到水平的重要原因.3.3 同位素滤光方案同位素滤光方案也与信噪比相关. 滤光方案一般分2种,一种是分离滤光,一种是集成滤光. 分离滤光的特点是谱灯发出的光先通过充有85Rb同位素的滤光泡进行滤光,再照射到充有87Rb同位素的吸收泡,对吸收泡中的87Rb原子进行光抽运. 集成滤光的特点是谱灯发出的光直接照射到按一定比例充入87Rb和85Rb 2种同位素的吸收泡,对其中的87Rb原子进行光抽运,吸收泡中的85Rb原子起滤光作用. 分离滤光方案的滤光效果比集成滤光好,光抽运得到的反转粒子数差大,所以信噪比更高. 故高稳铷钟多采用分离滤光方案. 集成滤光的信噪比不及分离滤光,但由于少了一个铷泡,结构更简单,成本也更低,多为一般商用铷钟采用. 分离滤光的另一个好处是比较容易通过参数优化减小光频移和改善温度系数[8],这对改善铷频标的长期稳定度是有利的.4 讨论和结论决定铷原子频标频率稳定度的主要因素是原子鉴频信号的信噪比和谱线Q值. 谱线Q值进一步提高的潜力不大,所以提高铷频标频率稳定度的主要途径是提高信噪比. 信噪比可以通过以下几种方法得到改善. 第一是开发模式优越、微波填充因子大的微波腔,以增加参与跃迁的原子数量；第二是采用合适的起辉气体充制铷光谱灯灯泡,提高谱灯光谱纯度,以减小光子散弹噪声的影响；第三是在物理系统设计中采用分离滤光方案. 最近,我们研制出一个高信噪比的铷频标物理系统,秒采样的频率稳定度约为8×10-13. 该物理系统采用分离滤光方案设计,采用了开槽管式微波腔和以Xe为起辉气体的铷光谱灯. 有理由相信,铷原子频标的短期稳定度突破是可能的. 参考文献:【相关文献】[1] Dass T, Freed G, Petzinger J, et al. GPS Clocks in Space: Current Performance and Plans for the Future. Proceedings of the 34th Annual Precise Time and Time Interval (PTTI) Systems and Applications Meeting[C]. 2002. 175-192.[2] Xia B H, Zhong D, An S F, et al. Characteristics of a novel kind of miniaturized cavity-cell assembly for rubidium frequency standards[J]. IEEE Transactions on Instrumentation and Measurement, 2006, 55(3): 1 000-1 006.[3] Wang Yi-qiu(王义遒),Wang Qing-ji(王庆吉),Fu Ji-shi(傅济时),et al. Quantum Frequency Standard Theory(量子频标原理)[M]. Bei-jing(北京)： Scienc Press(科学出版社),1986. 378. [4] Couplet C and Rochat P. Proceedings of the Annual Symposium on Frequency Control[C]. 1995. 124.[5] Mei G H, Zhong D, An S F, et al. Miniatured microwave cavity for atomic frequency standard [P]. U S: 6 225 870 B1, 2001.[6] Wang Fang(王芳),Zhao Feng(赵峰),Qi Feng(祁峰),et al. Spectroscopy study of rubidium spectrum lamps(铷光谱灯的光谱研究)[J]. Spectroscopy and Spectral Analysis(光谱学与光谱分析), 2009, 29(5): (in press).[7] Epstein M, Freed G, Rajan J. GPS IIR rubidium clocks: In-orbit performance aspects[A]. Proc of 35th PTTI Meeting[C]. San Diego, California, USA: NASA, 2003. 117-134.[8] Vanier J,Claude A. The quantum physics of atomic frequency standards[J]. Published Under the Adam Hilger, 1989, 1: 1 318.。

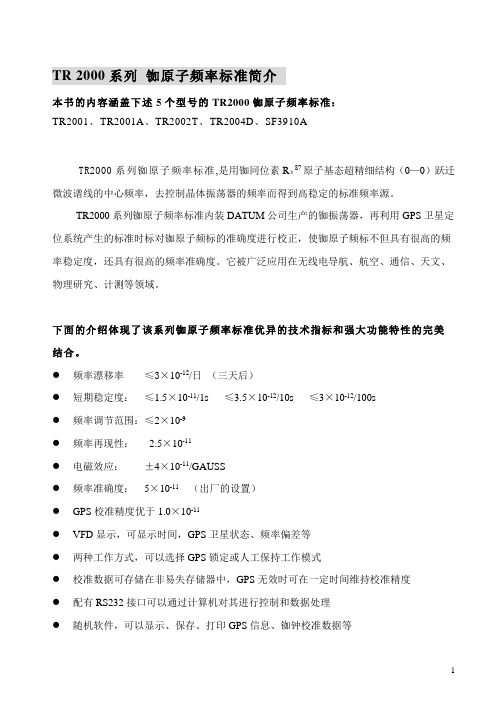

TR 2000系列铷原子频率标准简介本书的内容涵盖下述5个型号的TR2000铷原子频率标准：TR2001、TR2001A、TR2002T、TR2004D、SF3910ATR2000系列铷原子频率标准,是用铷同位素Rｂ87原子基态超精细结构（0—0）跃迁微波谱线的中心频率，去控制晶体振荡器的频率而得到高稳定的标准频率源。

TR2000系列铷原子频率标准内装DATUM公司生产的铷振荡器，再利用GPS卫星定位系统产生的标准时标对铷原子频标的准确度进行校正，使铷原子频标不但具有很高的频率稳定度，还具有很高的频率准确度。

它被广泛应用在无线电导航、航空、通信、天文、物理研究、计测等领域。

下面的介绍体现了该系列铷原子频率标准优异的技术指标和强大功能特性的完美结合。

●频率漂移率≤3×10-12/日（三天后）●短期稳定度：≤1.5×10-11/1s ≤3.5×10-12/10s ≤3×10-12/100s●频率调节范围：≤2×10-9●频率再现性： 2.5×10-11●电磁效应：±4×10-11/GAUSS●频率准确度：5×10-11（出厂的设置）●GPS校准精度优于1.0×10-11●VFD显示，可显示时间，GPS卫星状态、频率偏差等●两种工作方式，可以选择GPS锁定或人工保持工作模式●校准数据可存储在非易失存储器中，GPS无效时可在一定时间维持校准精度●配有RS232接口可以通过计算机对其进行控制和数据处理●随机软件，可以显示、保存、打印GPS信息、铷钟校准数据等TR2000系列铷原子频率标准及附件（代装箱单）●TR200××铷原子频率标准1台●电源线1根●用户使用指南1本●仪器保修单1份●0.5A保险丝管2个●测试电缆1根(两头BNC) ●GPS有源天线1付●R232串行接口线1条(带232接口)本书概要用户指南：第一章对铷原子频率标准的功能和操作进行了详细的介绍。
