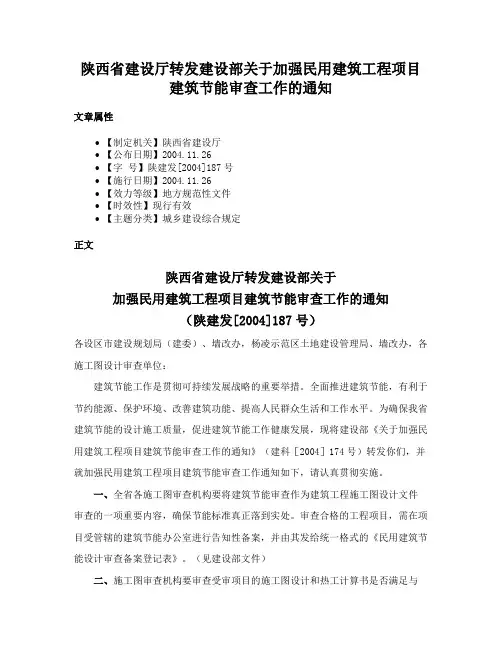

陕西省建设厅转发建设部关于加强民用建筑工程项目建筑节能审查工作的通知文章属性•【制定机关】陕西省建设厅•【公布日期】2004.11.26•【字号】陕建发[2004]187号•【施行日期】2004.11.26•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设综合规定正文陕西省建设厅转发建设部关于加强民用建筑工程项目建筑节能审查工作的通知（陕建发[2004]187号）各设区市建设规划局（建委）、墙改办，杨凌示范区土地建设管理局、墙改办，各施工图设计审查单位：建筑节能工作是贯彻可持续发展战略的重要举措。

全面推进建筑节能，有利于节约能源、保护环境、改善建筑功能、提高人民群众生活和工作水平。

为确保我省建筑节能的设计施工质量，促进建筑节能工作健康发展，现将建设部《关于加强民用建筑工程项目建筑节能审查工作的通知》（建科［2004］174号）转发你们，并就加强民用建筑工程项目建筑节能审查工作通知如下，请认真贯彻实施。

一、全省各施工图审查机构要将建筑节能审查作为建筑工程施工图设计文件审查的一项重要内容，确保节能标准真正落到实处。

审查合格的工程项目，需在项目受管辖的建筑节能办公室进行告知性备案，并由其发给统一格式的《民用建筑节能设计审查备案登记表》。

（见建设部文件）二、施工图审查机构要审查受审项目的施工图设计和热工计算书是否满足与本地区气候区域对应的《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26—95）、《夏热冬冷地区居住建筑节能设计标准》（JGJ134—2001）、《民用建筑节能设计标准陕西省实施细则》（陕DBJ24—8—97）中的强制性条文的规定。

三、各级建设行政主管部门负责监督本行政区域内民用建筑工程项目建筑节能审查工作。

各建筑节能与墙改办公室要加强对建筑节能重要部位专项检查工作，重点对建筑物的围护结构（含墙体、屋面、门窗等）和供热采暖或制冷系统在主体完工、竣工验收两个阶段及时进行单项检查，以判定工程项目的新型墙体材料使用情况、屋面保温情况、门窗热工性能、供热采暖、制冷系统的热效率和管道情况等。

陕西省施工图设计文件建筑节能设计审查备案表备案编号:西安市建筑节能信息公示牌（施工现场）根据《中华人民共和国节约能源法》、《民用建筑节能条例》（国务院第530号令）、国家住房和城乡建设部《民用建筑节能信息公示方法》、《陕西省建筑节能条例》、《西安市民用建筑节能条例》的规定, 现将本项目的建筑节能信息公示如下：注: 经市建委建筑节能信息公示备案后, 建设单位在施工现场主出入口设置《西安市建筑节能信息公示牌》并将公示现场照片附在本表后。

陕西省施工图设计文件建筑节能设计审查备案表备案编号:西安市建筑节能信息公示牌（销售现场）根据《中华人民共和国节约能源法》、《民用建筑节能条例》（国务院第530号令）、国家住房和城乡建设部《民用建筑节能信息公示方法》、《陕西省建筑节能条例》、《西安市民用建筑节能条例》的规定, 现将本项目的建筑节能信息公示如下：陕西省施工图设计文件建筑节能设计审查备案表装配式建筑设计审查备案表陕西省施工图设计文件建筑节能设计审查备案表填表说明第一部分: 《西安市建筑节能信息公示牌》填表说明一、本表所填内容应与经施工图审查机构审查通过并经建设项目所在辖区建设管理部门审查通过办理完建筑节能设计审查备案的施工图设计文件节能设计内容一致。

二、表中项目名称、项目地址与《建设工程规划许可证》一致。

三、保温材料包括: 如建筑外墙外保温用岩棉保温板等。

按《建筑设计防火规范》（GB 50016-2014）、《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）, 设置有水平防火隔离带时, 应在保温材料后注明水平防火隔离带保温材料, 如: （沿楼板每层设置宽度不小于300mm的A级岩棉保温板水平防火隔离带）；（屋顶与外墙交界处、屋顶开口部位四周的保温层, 应采用宽度不小于500mm的A级岩棉保温板水平防火隔离带）。

四、保温材料厚度:如80mm, 满足节能设计标准要求。

五、保温材料燃烧性能: 如A级、B1.B2。

住宅楼节能计算书一、工程概况本住宅楼位于具体地址，总建筑面积为X平方米，地上X层，地下X层。

建筑高度为X米，结构形式为结构类型。

该住宅楼的主要功能为居住，设计使用年限为X年。

二、节能设计依据1、《民用建筑热工设计规范》（GB 50176-2016）2、《公共建筑节能设计标准》（GB 50189-2015）3、《居住建筑节能设计标准》（具体地方标准）4、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）5、《建筑照明设计标准》（GB 50034-2013）6、国家及地方现行的有关节能设计的法律、法规和政策三、气候分区与建筑热工设计分区本地区属于气候分区名称，建筑热工设计分区为热工设计分区名称。

四、建筑围护结构节能设计1、外墙外墙采用外墙材料名称，厚度为X毫米，传热系数为KW/（m²·K）。

外墙保温材料为保温材料名称，厚度为X毫米，导热系数为λW/（m·K），修正系数为α。

外墙平均传热系数计算结果为K 平均W/（m²·K），满足节能标准要求。

2、屋面屋面采用屋面材料名称，厚度为X毫米，传热系数为KW/（m²·K）。

屋面保温材料为保温材料名称，厚度为X毫米，导热系数为λW/（m·K），修正系数为α。

屋面传热系数计算结果为KW/（m²·K），满足节能标准要求。

3、外窗外窗采用窗型名称，玻璃类型为玻璃类型名称，窗框材料为窗框材料名称。

外窗的传热系数为KW/（m²·K），遮阳系数为SC，可见光透射比为τv。

不同朝向窗墙面积比及外窗的综合遮阳系数计算结果满足节能标准要求。

4、外门外门采用门型名称，传热系数为KW/（m²·K）。

5、分户墙分户墙采用墙体材料名称，厚度为X毫米，传热系数为KW/（m²·K）。

6、户内楼板户内楼板采用楼板材料名称，厚度为X毫米，传热系数为KW/（m²·K）。

建筑节能计算书一:设计依据《民用建筑热工设计规范》GBJ50176-93《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《天津市居住建筑节能设计标准》DB29-1-2013《天津市建筑节能门窗技术标准》DB29-164-2010《天津市民用建筑节能工程质量验收规程》DB29-126-2010《天津民用建筑围护结构节能检测技术规程》DB/T29-88-2010《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《市建设交通委、市公安局委关于进一步提高我市民用建筑外墙外保温工程防火技术要求的通知》津建科(2013)291号二：工程概况本工程为一组短肢剪力墙结构体系居住建筑。

本计算单体为一幢2层住宅，结构类型为短肢剪力墙结构，建筑高度7.5米,建筑层高3.3/3.3米，室内外高差为0.9米，外墙为蒸压加气混凝土砌块墙。

三: 节能设计简要说明：1.本工程采用外墙保温体系。

节能设计达到规定的节能标准，节能率为75%。

2.围护结构主要部位保温作法简要说明：1）外墙：首层外贴30厚STP保温板（A级）,其余层外贴80厚硬泡聚氨酯保温板（B1级）。

2）屋面：采用130厚硬泡聚氨酯保温板（B1级），屋顶与外墙交界处、屋顶开口部位四周的保温层采用不小于500宽岩棉板（A 级）。

3）不采暖楼梯间隔墙：采用30厚FTC保温浆料。

4）附墙构件如：挑檐、出挑阳台、栏板等采用外抹30厚FTC保温浆料做为隔热断桥保温措施。

5）外檐门窗选用断桥铝中空玻璃三玻，玻璃遮阳系数为0.79。

外窗遮阳系数=0.79×0.8=0.63各维护结构保温材料作法及热工性能指标：注：外窗气密性能不低于《建筑外窗气密性能分级及其检测方法》GB7107中规定的7级；四: 节能计算1．建筑体积：V0=1166.253×3+57.86×6.6=3880.635m³2．屋顶面积：F R=587.975㎡3．建筑外表面积：F0=139.26×2+(12.4×6.6×3+4.3×2×6.6)+(12.4×6.6×3+0.38×2×6.6)+587.975=1419.311㎡4．建筑物的体形系数：S= F0/ V0=1419.311/3880.635=0.375．窗墙比:南向：窗面积: 85.26㎡墙面积：302.28㎡窗墙比：85.26/302.28=0.28最大窗面积: 7.56㎡最大墙面积：20.46㎡最大窗墙比：7.56/20.46=0.37北向：窗面积: 75.42㎡墙面积：250.536㎡窗墙比：75.42/250.536=0.3 最大窗面积: 3.04㎡最大墙面积：9.57㎡最大窗墙比：3.04/9.57=0.32东向：窗面积: 11.4㎡墙面积：139.26㎡窗墙比：11.4/139.26=0.08最大窗面积: 2.85㎡最大墙面积：9.9㎡最大窗墙比：2.85/9.9=0.29西向：窗面积: 11.4㎡墙面积：139.26㎡窗墙比：11.4/139.26=0.08最大窗面积: 2.85㎡最大墙面积：9.9㎡最大窗墙比：2.85/9.9=0.29本工程各主要围护结构选用保温材料和墙体材料的热工性能指标：屋面（1）.外墙主断面传热系数（2）.外墙平均传热系数K=0.31x1.2=0.372 ＞ 0.35采暖与非采暖空间隔墙采暖与非采暖间楼板顶棚分户墙周边地面15：结论：本工程的体形系数、窗墙面积比及各围护结构的热工性能有部分不符合《天津市居住建筑节能设计标准》4.1.3、4.1.4、4.2.1条规定性指标的节能设计要求，需要进行围护结构热工性能的权衡判断，计算得出本建筑物的耗热量指标小于《天津市居住建筑节能设计标准》4.5.3的规定，因此判定建筑物热工性能符合节能设计要求，为节能建筑设计。

居住建筑节能设计说明（适用于DB42/T559-2013）1.工程概况1.1.建筑物特性：□住宅□宿舍□住宅式公寓□幼儿园□托儿所1.2建设地点：1.3气候分区：1.2建筑面积：地上平方米、地下平方米1.2建筑层数地上层、地下层1.3建筑主朝向：（含偏角度）1.4结构体系：1.5 外表面积：1.6 体型系数：2设计依据及引用标准2.1通用标准及规范《民用建筑热工设计规范》 GB 50176-2015《低能耗居住建筑节能设计标准》DB42/559-2013《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007）《建筑节能工程施工质量验收规范》GB50411－2007《外墙外保温工程技术规程》JGJ144-2004《外墙内保温工程技术规程》JGJ/T261-2011《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑设计防火规范》GB50016-20142.2选用标准及图集《外墙外保温建筑构造》10J121《外墙内保温建筑构造》11J122《建筑节能构造用料做法》13ZJ002国家及地方现行相关规范、标准、规定3计算方法及计算验证3.1 计算方法：□完全符合规定性指标3.2 使用节能计算软件验证□采用经论证 PKPM《夏热冬冷地区节能设计分析软件》验证□采用经论证斯维尔《夏热冬冷地区节能设计分析软件》验证□采用经论证天正《夏热冬冷地区节能设计分析软件》验证□采用其他经论证的《夏热冬冷地区节能设计分析软件》验证4围护结构热工设计指标5保温材料的主要性能指标7各热桥部位保温措施（根据具体设计表述相关说明）7.1屋面构件热桥部位7.1.1太阳能集热器与采暖空调设备等金属构架的混凝土支座的保温断热构造详7.1.2屋面变形缝墙体的外侧面和顶面，排烟道、排气道、太阳能热水系统管道井的保温断热构造详7.1.3屋面变形缝内应填塞密度≤40-60kg/m3的岩棉板,填塞深度应不小于屋面梁或板底标高处。

居住建筑节能计算书
居住建筑
热工计算书
工程名称：
设计单位：
建设单位：
计算人：
联系：
运算时刻：
1工程概况
注：该建筑面积应按《建筑工程建筑面积运算规范》GB/T 50353-2005确定。

2 运算依据
山东省工程建设标准《居住建筑节能设计标准》（DBJ 14- 037-2006）
3 差不多参数运算
注：1 体形系数运算，当为住宅小区时，相同结构体系、相同节能做法的楼幢，应取体形系数最大的单体建筑运算。

不同结构体系、不同节能做法的楼幢应分别运算。

2 建筑面积A O应按标准附录A中规定的方法进行运算。

4静态指标运算
4.1 围护结构传热系数运算
注：外墙应为平均传热系数，应附外墙平均传热系数运算过程。

附：外墙平均传热系数运算过程
当设计建筑的体形系数符合标准第3.1.3条规定，其围护结构各部分的传热系数均不超过标准第3.3.1条限值，且窗墙面积比不超过第3.3.4条的规定值时，可直截了当判定为建筑热工设计符合节能标准要求。

4.3 指标判定法当设计的住宅建筑不符合直截了当判定法的条件时，应采纳指标判定法判定，步骤如下：
4.3.1 传热面积运算
2
4.3.2 耗热量指标运算及判定
表4.3.2
当设计的非住宅居住建筑不能满足直截了当判定法的条件时，应采纳参照对比法判定。

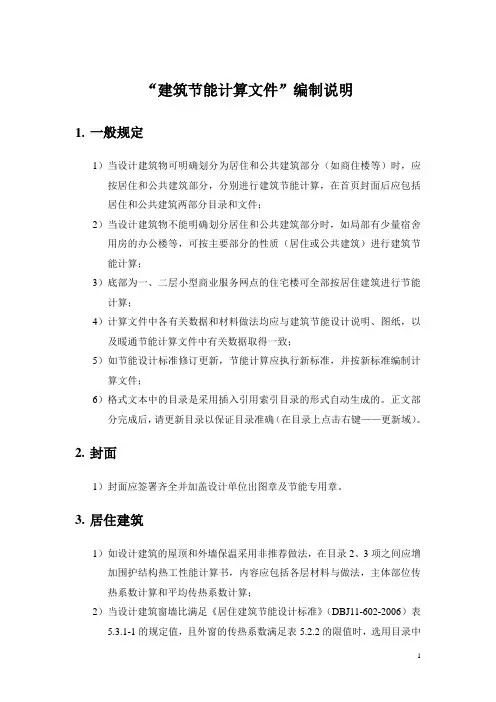

“建筑节能计算文件”编制说明1.一般规定1）当设计建筑物可明确划分为居住和公共建筑部分（如商住楼等）时，应按居住和公共建筑部分，分别进行建筑节能计算，在首页封面后应包括居住和公共建筑两部分目录和文件；2）当设计建筑物不能明确划分居住和公共建筑部分时，如局部有少量宿舍用房的办公楼等，可按主要部分的性质（居住或公共建筑）进行建筑节能计算；3）底部为一、二层小型商业服务网点的住宅楼可全部按居住建筑进行节能计算；4）计算文件中各有关数据和材料做法均应与建筑节能设计说明、图纸，以及暖通节能计算文件中有关数据取得一致；5）如节能设计标准修订更新，节能计算应执行新标准，并按新标准编制计算文件；6）格式文本中的目录是采用插入引用索引目录的形式自动生成的。

正文部分完成后，请更新目录以保证目录准确（在目录上点击右键——更新域）。

2.封面1）封面应签署齐全并加盖设计单位出图章及节能专用章。

3.居住建筑1）如设计建筑的屋顶和外墙保温采用非推荐做法，在目录2、3项之间应增加围护结构热工性能计算书，内容应包括各层材料与做法，主体部位传热系数计算和平均传热系数计算；2）当设计建筑窗墙比满足《居住建筑节能设计标准》（DBJ11-602-2006）表5.3.1-1的规定值，且外窗的传热系数满足表5.2.2的限值时，选用目录中第4项“总体热工性能直接判定表（表A-2）”；3）当设计建筑的外窗窗墙比大于《居住建筑节能设计标准》（DBJ11-602-2006）表5.3.1-1的规定值，或外窗的传热系数大于表5.2.2的限值时，应以“参照建筑对比法计算表（表A-3）”取代“总体热工性能直接判定表（表A-2）”；4）体形系数和各朝向窗墙比计算应有尽可能详细的计算过程。

4.公共建筑（甲类）1）如屋顶和外墙保温采用非推荐做法，在目录3、4项之间应增加围护结构热工计算书；2）体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有尽可能详细的计算过程；5.公共建筑（乙类）1）如屋顶和外墙保温采用非推荐做法，在目录3、4项之间应增加围护结构热工性能计算书，内容应包括各层材料与做法，主体部位传热系数计算和平均传热系数计算；2）当设计建筑物各朝向窗墙比和屋顶透明部分面积比大于《公共建筑节能设计标准》（DBJ01-621-2005）第3.1.5.1条和3.1.6.2条的规定值，或围护结构传热系数大于表3.2.2-2的限值时，应以‘乙类建筑热工性能权衡判断计算表’（附录D-3）取代‘乙类建筑热工性能判断表’（附录D-2）；3）体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有尽可能详细的计算过程。

陕西省居住建筑设计节能计算书V1.0版使用说明一、概述依据：本计算书根据陕西省工程建设标准《居住建筑节能设计标准》DBJ 51-65-2011编制，用于规范居住建筑的节能计算过程，同时便于审查。

用途：本计算书使用于陕西省内的居住建筑设计节能计算，包括住宅、集体宿舍、住宅式公寓、商住楼的住宅部分、托儿所、幼儿园等。

推荐在以上类型居住建筑设计中使用本计算书。

二、安装与运行运行环境：本计算书用于windows XP/Vista/Win7等操作系统，Vista与Win7操作系统需要以管理员账户进行安装及运行。

为保证计算书中的功能正常运行，推荐使用Microsoft Word 2007版本为运行平台。

首次安装：安装包解压后，首次安装请使用安装文件中的Setup.exe文件，点击开始进行安装。

安装开始后，系统将执行语言工具程序安装流程，如下，点击“接受”。

安装语言工具程序中，请勿中断。

语言安装完成后，将进入节能计算书安装。

选择所要安装的文件目录。

确认安装。

安装中，请勿中断。

安装完成。

非首次安装：非首次安装时，启动安装文件中的节能计算书v1.0版.msi程序进行安装，直接进入节能计算书安装步骤。

卸载：卸载可用桌面程序计算书软件目录下自带卸载程序，或执行安装文件夹下的Uninstall.exe，也可在控制面板——安装或删除程序下卸载计算书。

三、使用流程1、运行可用桌面程序计算书软件目录下节能计算书V1.0版程序打开计算书，也可在安装目录下执行节能计算书v1.0版.doc打开计算书。

运行开始时，部分系统将询问验证信息，选择“安装”。

当出现启用宏选项时，选择启用此内容，否则将无法加载计算功能。

2、填写项目基本信息及基本参数打开程序后进入填写流程，“[ ]”中为需要手动填写的内容，其它空白处为签名、自动生成或计算内容，不需输入信息。

如图，封面需手动输入工程名称、工程号、日期等信息，空白表格为正式计算书打印后签名栏，电子版不需填写。

西安市居住建筑节能设计标准随着全球能源危机的日益严重，能源资源的有限性也日益凸显，建筑节能已成为当前社会发展的重要课题。

西安市作为中国历史文化名城之一，其居住建筑节能设计标准的制定对于促进城市可持续发展和节约能源具有重要意义。

本文将对西安市居住建筑节能设计标准进行探讨。

首先，西安市居住建筑节能设计标准应当充分考虑当地气候特点和资源条件，结合建筑材料、建筑结构和建筑设备等因素，制定相应的节能设计标准。

在冬季寒冷地区，应加强建筑保温设计，减少能源消耗；在夏季炎热地区，应注重建筑通风和降温设计，提高建筑的自然通风效果，降低空调能耗。

其次，西安市居住建筑节能设计标准还应注重利用可再生能源和新能源技术，推动建筑能源利用的多样化和清洁化。

在建筑设计中，可以考虑利用太阳能、风能、地热能等可再生能源，通过太阳能热水器、光伏发电等设施，减少对传统能源的依赖，降低建筑的能源消耗。

此外，西安市居住建筑节能设计标准还应注重建筑材料和建筑设备的节能性能。

在建筑材料的选择上，应优先选用节能环保型材料，如保温隔热材料、低辐射玻璃等；在建筑设备的配置上，应选用高效节能的采暖、通风、空调系统，提高建筑的能源利用效率。

最后，西安市居住建筑节能设计标准还应注重建筑节能技术的应用和推广。

通过加强建筑节能技术的研发和推广应用，提高建筑节能设计的水平，推动建筑节能产业的发展，促进建筑节能理念的深入人心。

总之，西安市居住建筑节能设计标准的制定是一项复杂而又重要的工作，需要各方共同努力，充分考虑当地的气候、资源和环境特点，推动建筑节能设计标准的不断完善和提高，为城市可持续发展和节约能源作出积极贡献。

希望未来西安市在居住建筑节能设计标准方面能够取得更大的进步，为建设美丽宜居的城市作出应有的贡献。
