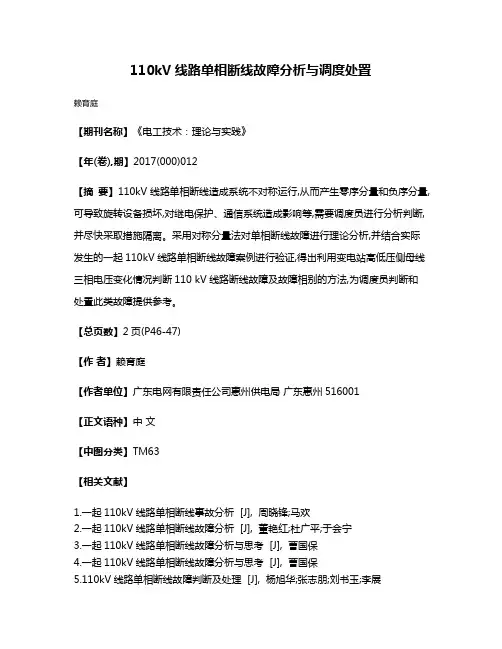

110kV馈线发生单相断线故障分析_章义恒

110kV线路单相断线故障分析与调度处置
赖育庭
【期刊名称】《电工技术：理论与实践》
【年(卷),期】2017(000)012
【摘要】110kV线路单相断线造成系统不对称运行,从而产生零序分量和负序分量,可导致旋转设备损坏,对继电保护、通信系统造成影响等,需要调度员进行分析判断,并尽快采取措施隔离。

采用对称分量法对单相断线故障进行理论分析,并结合实际发生的一起110kV线路单相断线故障案例进行验证,得出利用变电站高低压侧母线三相电压变化情况判断110 kV线路断线故障及故障相别的方法,为调度员判断和处置此类故障提供参考。

【总页数】2页(P46-47)
【作者】赖育庭
【作者单位】广东电网有限责任公司惠州供电局广东惠州516001
【正文语种】中文
【中图分类】TM63
【相关文献】
1.一起110kV线路单相断线事故分析 [J], 周晓锋;马欢

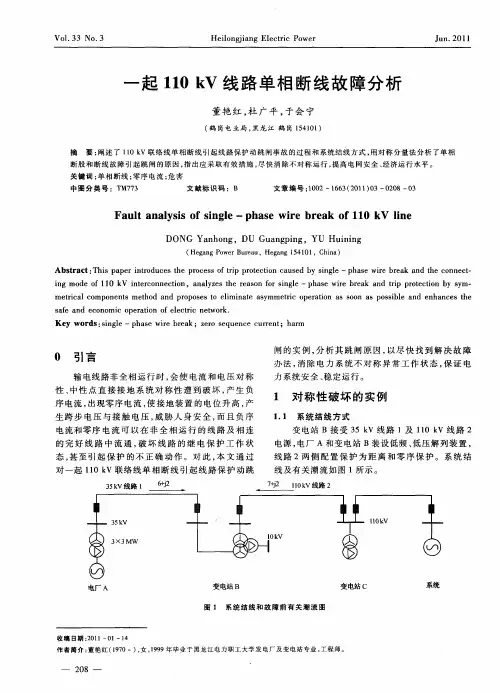

2.一起110kV线路单相断线故障分析 [J], 董艳红;杜广平;于会宁

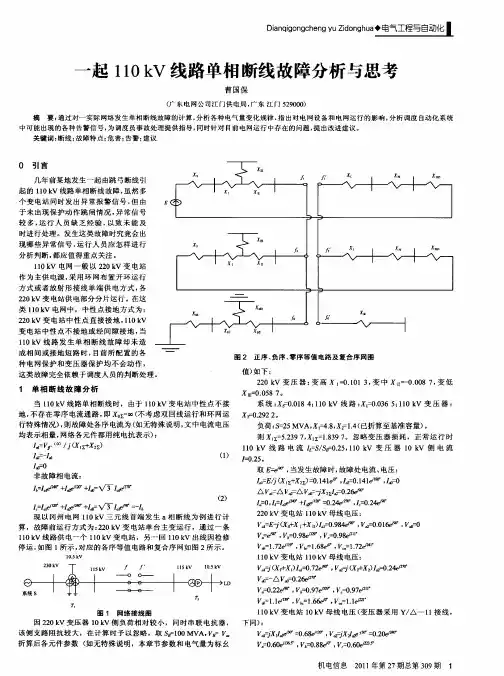

3.一起110kV线路单相断线故障分析与思考 [J], 曹国保
4.一起110kV线路单相断线故障分析与思考 [J], 曹国保
5.110kV线路单相断线故障判断及处理 [J], 杨旭华;张志朋;刘书玉;李展
因版权原因，仅展示原文概要，查看原文内容请购买。

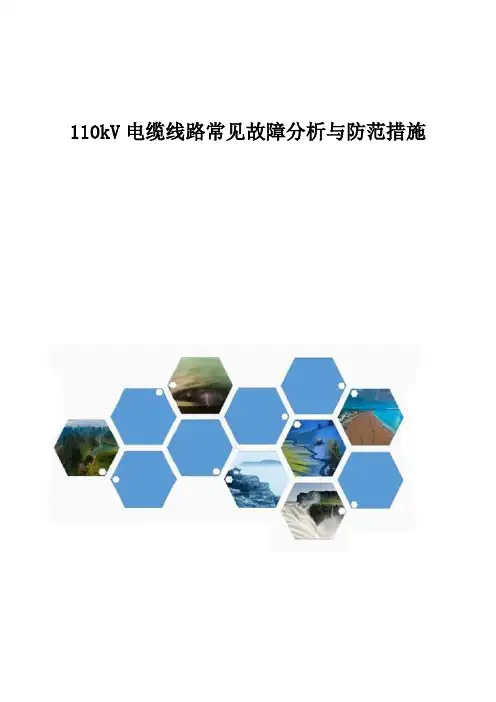

110kV电缆线路常见故障分析与防范措施摘要：在电力系统运行的过程中，电缆线路的主要作用在于运输电力，负责向企业和个人用户输送稳定的电力。

正是出于对电力电缆的重要性，在实际工作的过程中需要关注电缆线路的质量以及实际使用效果。

在电缆线路铺设完成后，需要将其投入实际的工作中，而经过检查后发现电路短路、接地存在问题、雷电灾害等问题，这些问题的存在，导致整体供电工作质量下降。

关键词：电力电缆；故障；防范措施引言随着电网规模的日益庞大、市场机制的引入以及节能减排政策的出台和实施，电网运行方式越来越复杂，对电网的安全、经济运行提出了更高要求。

电力电缆故障的定位和修理比较困难，因此对电力电缆状态评估和故障诊断技术提出了比一般线路更高的要求。

随着技术的提升，电缆的运行检修和维修专业知识也在不断发展，电力装置情况综合智能化查看科技也在不断发展。

科学技术的提升、企业追求安全可靠生产以及生态环境的迫切要求，使得状态评估和状态检修成为目前工业化国家研究和发展的主要方向。

1配电电缆运行的常见故障任何设备在运行过程中，都难免会受到各种因素的影响而出现故障，因此，必须要做好故障检测工作和日常维护工作，保证设备运行的安全稳定性。

配电电缆是电力系统中的重要设备，其必须要保证电力输送的稳定性。

而在配电电缆运行过程中，常常在初期阶段和后期阶段很容易发生一些故障，其主要原因在于前期投入使用阶段，由于缺乏全面的监管以及安装存在质量问题，很容易导致电缆出现故障。

而且由于电缆自身质量存在问题也很容易引发故障。

在电缆运行后期阶段，常常会出现电缆以及配套部件出现老化、破损等问题，进而很容易发生故障。

但并不表示运行中期不会出现故障，对此，必须要对电缆可能出现的故障进行深入分析，有针对性地解决故障，保证配电电缆安全稳定的运行。

1.1电缆击穿故障配电线缆使用年限过长，外部绝缘包裹层绝缘效果会降低导致被击穿，这是一种很普遍的故障现象。

电缆击穿故障严重时，很可能造成人员安全事故，还会使配电所的电气设备损坏，损害电网系统。

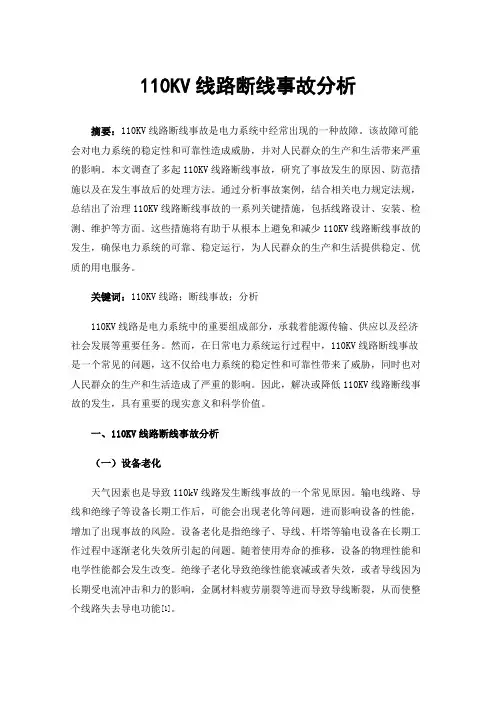

110KV线路断线事故分析摘要：110KV线路断线事故是电力系统中经常出现的一种故障。

该故障可能会对电力系统的稳定性和可靠性造成威胁，并对人民群众的生产和生活带来严重的影响。

本文调查了多起110KV线路断线事故，研究了事故发生的原因、防范措施以及在发生事故后的处理方法。

通过分析事故案例，结合相关电力规定法规，总结出了治理110KV线路断线事故的一系列关键措施，包括线路设计、安装、检测、维护等方面。

这些措施将有助于从根本上避免和减少110KV线路断线事故的发生，确保电力系统的可靠、稳定运行，为人民群众的生产和生活提供稳定、优质的用电服务。

关键词：110KV线路；断线事故；分析110KV线路是电力系统中的重要组成部分，承载着能源传输、供应以及经济社会发展等重要任务。

然而，在日常电力系统运行过程中，110KV线路断线事故是一个常见的问题，这不仅给电力系统的稳定性和可靠性带来了威胁，同时也对人民群众的生产和生活造成了严重的影响。

因此，解决或降低110KV线路断线事故的发生，具有重要的现实意义和科学价值。

一、110KV线路断线事故分析（一）设备老化天气因素也是导致110kV线路发生断线事故的一个常见原因。

输电线路、导线和绝缘子等设备长期工作后，可能会出现老化等问题，进而影响设备的性能，增加了出现事故的风险。

设备老化是指绝缘子、导线、杆塔等输电设备在长期工作过程中逐渐老化失效所引起的问题。

随着使用寿命的推移，设备的物理性能和电学性能都会发生改变。

绝缘子老化导致绝缘性能衰减或者失效，或者导线因为长期受电流冲击和力的影响，金属材料疲劳崩裂等进而导致导线断裂，从而使整个线路失去导电功能[1]。

（二）天气原因雷击、冰雨等恶劣天气，在造成电力设备损坏的同时，还可能使行走在线路附近的维修人员处于危险之中。

在雷击天气下，输电线路和绝缘子有可能会受到雷击影响而导致断裂或损坏，从而使得线路发生事故。

冰雨或大雨天气中部分导线架空线路上的杆塔可能会因结冰增重倒塌，或杆塔变形，导致导线间距改变，也可能造成断线。

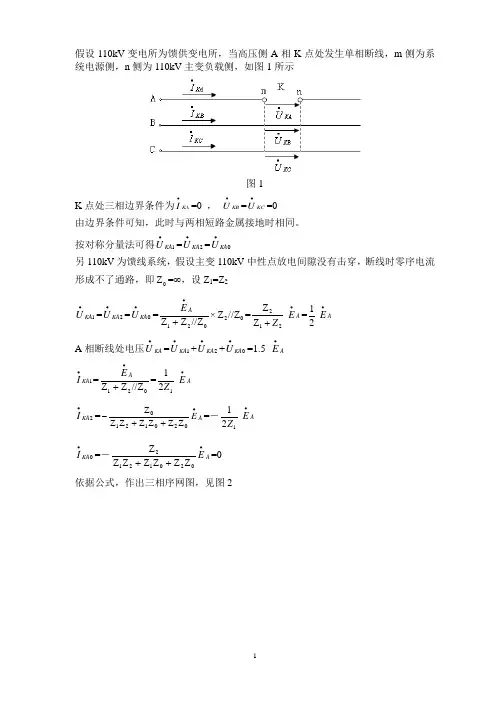

假设110kV 变电所为馈供变电所，当高压侧A 相K 点处发生单相断线，m 侧为系统电源侧，n 侧为110kV 主变负载侧，如图1所示图1K 点处三相边界条件为KA I ∙=0 ，KBU∙=KCU∙=0由边界条件可知，此时与两相短路金属接地时相同。

按对称分量法可得1KA U∙=2KA U∙=0KA U ∙另110kV 为馈线系统，假设主变110kV 中性点放电间隙没有击穿，断线时零序电流形成不了通路，即0Z =∞，设Z 1=Z 21KA U∙=2KA U∙=0KA U ∙=21//Z Z Z +∙AE×02//Z Z =A E Z ∙+ Z Z 212=A E ∙21A 相断线处电压KAU∙=1KA U∙+2KA U ∙+0KA U ∙=1.5A E ∙1KA I∙=21//Z Z Z +∙AE=AEZ ∙2112KA I∙=AE∙++-201210Z Z Z Z Z Z Z =－AEZ ∙211KA I∙=－A E ∙++0201212Z Z Z Z Z Z Z =0依据公式，作出三相序网图，见图2图2其中Zn1包括110kV主变的短路阻抗和负载的等效阻抗之和，由于主变的励磁阻抗很大，故忽略不计。

Zm1为断线处至系统侧的正序阻抗之和，负序阻抗和正序阻抗相同。

Zm0为断线处至系统侧的零序阻抗之和，当中性点击穿时Zn0约等于主变正序短路阻抗，不击穿时Zn0为无穷大。

A相正序阻抗图，见图3图3m侧正序电压为1mAU1mA U ∙=A E ∙－1∙I ×1m Z =A E ∙－A E Z ∙ 211×1m Z ≈A E ∙其中1Z =1m Z +1n Z ,对于110kV 馈线系统，1n Z 远大于1m Z ，1m Z 对于1n Z 小的可以忽略不计。

n 侧正序电压为1nA U∙1nA U∙=1∙I ×1n Z =AEZ ∙ 211×1n Z ≈A E ∙211KA U∙=1mA U∙－1nA U ∙=A E ∙－A E ∙21=A E ∙21A 相负序阻抗图，见图4图4m 侧负序电压为2mA U∙2mA U∙=－2∙I ×2m Z =－AEZ ∙211×2m Z ≈0n 侧负序电压为2nA U∙2nA U∙=2∙I ×2n Z =－AEZ ∙211×2n Z ≈－A E ∙212KA U∙=2mA U∙－2nA U∙=0－(－A E ∙21)=A E ∙21A 相零序阻抗图，见图5对于中性点不接地的零序阻抗，零序电流没有通路。

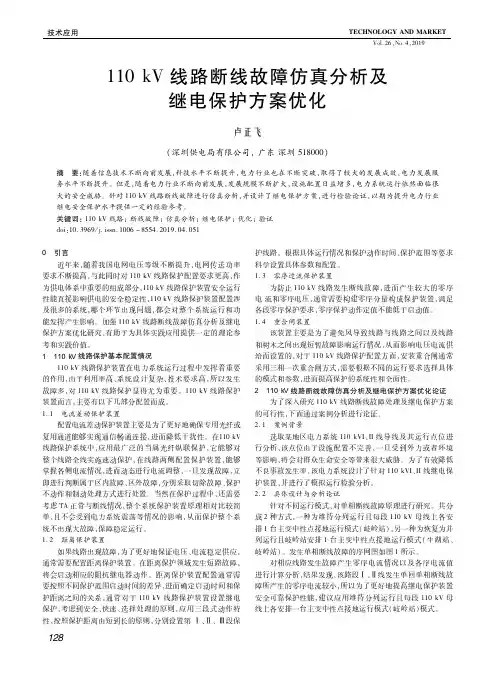

技术应用ＴＥＣＨＮＯＬＯＧＹＡＮＤＭＡＲＫＥＴＶｏｌ．２６，Ｎｏ．４，２０１９１１０ｋＶ线路断线故障仿真分析及继电保护方案优化卢正飞（深圳供电局有限公司，广东深圳５１８０００）摘　要：随着信息技术不断向前发展，科技水平不断提升，电力行业也在不断突破，取得了较大的发展成效，电力发展服务水平不断提升。

但是，随着电力行业不断向前发展，发展规模不断扩大，设施配置日益增多，电力系统运行依然面临很大的安全威胁。

针对１１０ｋＶ线路断线故障进行仿真分析，并设计了继电保护方案，进行检验论证，以期为提升电力行业继电安全保护水平提供一定的经验参考。

关键词：１１０ｋＶ线路；断线故障；仿真分析；继电保护；优化；验证ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０１９．０４．０５１　引言近年来，随着我国电网电压等级不断提升，电网传送功率要求不断提高，与此同时对１１０ｋＶ线路保护配置要求更高，作为供电体系中重要的组成部分，１１０ｋＶ线路保护装置安全运行性能直接影响供电的安全稳定性，１１０ｋＶ线路保护装置配置涉及很多的系统，哪个环节出现问题，都会对整个系统运行和功能发挥产生影响。

加强１１０ｋＶ线路断线故障仿真分析及继电保护方案优化研究，有助于为具体实践应用提供一定的理论参考和实践价值。

"#线路保护基本配置情况１１０ｋＶ线路保护装置在电力系统运行过程中发挥着重要的作用，由于利用率高、系统设计复杂、技术要求高，所以发生故障多，对１１０ｋＶ线路保护显得尤为重要。

１１０ｋＶ线路保护装置而言，主要有以下几部分配置而成。

１．１　电流差动保护装置配置电流差动保护装置主要是为了更好地确保专用光纤或复用通道能够实现通信畅通连接，进而降低干扰性。

在１１０ｋＶ线路保护系统中，应用最广泛的当属光纤纵联保护，它能够对整个线路全线实施速动保护，在线路两侧配置保护装置，能够掌握各侧电流情况，进而动态进行电流调整，一旦发现故障，立即进行判断属于区内故障、区外故障，分别采取切除故障、保护不动作和制动处理方式进行处置。

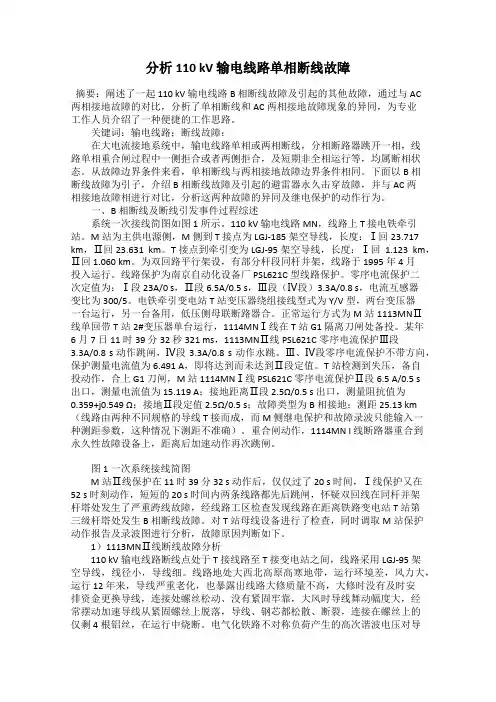

分析110 kV 输电线路单相断线故障摘要：阐述了一起 110 kV 输电线路 B 相断线故障及引起的其他故障，通过与 AC两相接地故障的对比，分析了单相断线和AC 两相接地故障现象的异同，为专业工作人员介绍了一种便捷的工作思路。

关键词：输电线路；断线故障；在大电流接地系统中，输电线路单相或两相断线，分相断路器跳开一相，线路单相重合闸过程中一侧拒合或者两侧拒合，及短期非全相运行等，均属断相状态。

从故障边界条件来看，单相断线与两相接地故障边界条件相同。

下面以 B 相断线故障为引子，介绍 B 相断线故障及引起的避雷器永久击穿故障，并与 AC 两相接地故障相进行对比，分析这两种故障的异同及继电保护的动作行为。

一、B 相断线及断线引发事件过程综述系统一次接线简图如图 1 所示。

110 kV 输电线路 MN，线路上 T 接电铁牵引站。

M 站为主供电源侧，M 侧到 T 接点为 LGJ-185 架空导线，长度：Ⅰ回23.717 km，Ⅱ回23.631 km。

T接点到牵引变为LGJ-95架空导线，长度：Ⅰ回1.123 km，Ⅱ回 1.060 km。

为双回路平行架设，有部分杆段同杆并架，线路于1995 年 4 月投入运行。

线路保护为南京自动化设备厂 PSL621C 型线路保护。

零序电流保护二次定值为：Ⅰ段 23A/0 s，Ⅱ段 6.5A/0.5 s，Ⅲ段（Ⅳ段）3.3A/0.8 s，电流互感器变比为 300/5。

电铁牵引变电站 T 站变压器绕组接线型式为 Y/V 型，两台变压器一台运行，另一台备用，低压侧母联断路器合。

正常运行方式为M站1113MNⅡ线单回带T站2#变压器单台运行，1114MNⅠ线在 T 站 G1 隔离刀闸处备投。

某年6 月7 日11 时39 分 32 秒321 ms，1113MNⅡ线PSL621C零序电流保护Ⅲ段3.3A/0.8 s动作跳闸，Ⅳ段3.3A/0.8 s 动作永跳。

Ⅲ、Ⅳ段零序电流保护不带方向，保护测量电流值为 6.491 A，即将达到而未达到Ⅱ段定值。

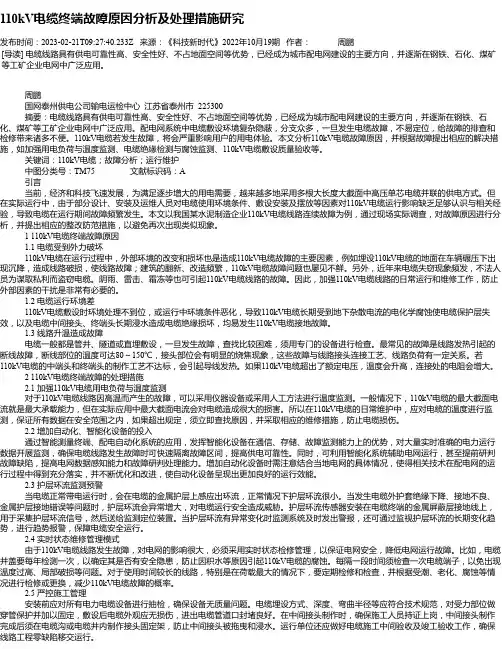

110kV电缆终端故障原因分析及处理措施研究发布时间：2023-02-21T09:27:40.233Z 来源：《科技新时代》2022年10月19期作者：周鹏[导读] 电缆线路具有供电可靠性高、安全性好、不占地面空间等优势，已经成为城市配电网建设的主要方向，并逐渐在钢铁、石化、煤矿等工矿企业电网中广泛应用。

周鹏国网泰州供电公司输电运检中心江苏省泰州市 225300摘要：电缆线路具有供电可靠性高、安全性好、不占地面空间等优势，已经成为城市配电网建设的主要方向，并逐渐在钢铁、石化、煤矿等工矿企业电网中广泛应用。

配电网系统中电缆敷设环境复杂隐蔽，分支众多，一旦发生电缆故障，不易定位，给故障的排查和检修带来诸多不便。

110kV电缆若发生故障，将会严重影响用户的用电体验。

本文分析110kV电缆故障原因，并根据故障提出相应的解决措施，如加强用电负荷与温度监测、电缆绝缘检测与腐蚀监测、110kV电缆敷设质量验收等。

关键词：110kV电缆；故障分析；运行维护中图分类号：TM75 文献标识码：A 引言当前，经济和科技飞速发展，为满足逐步增大的用电需要，越来越多地采用多根大长度大截面中高压单芯电缆并联的供电方式。

但在实际运行中，由于部分设计、安装及运维人员对电缆使用环境条件、敷设安装及摆放等因素对110kV电缆运行影响缺乏足够认识与相关经验，导致电缆在运行期间故障频繁发生。

本文以我国某水泥制造企业110kV电缆线路连续故障为例，通过现场实际调查，对故障原因进行分析，并提出相应的整改防范措施，以避免再次出现类似现象。

1 110kV电缆终端故障原因1.1 电缆受到外力破坏110kV电缆在运行过程中，外部环境的改变和损坏也是造成110kV电缆故障的主要因素，例如埋设110kV电缆的地面在车辆碾压下出现沉降，造成线路破损，使线路故障；建筑的翻新、改造频繁，110kV电缆故障问题也屡见不鲜。

另外，近年来电缆失窃现象频发，不法人员为谋取私利而盗窃电缆。

基于一次 110kV输电线路单相断线事故分析及判断摘要：在电网系统运行中,110kV单母分段接线变电站进线单相断线事故通常较少发生。

而由于该类事故的特殊性,其故障电气量的变化特征还缺乏系统研究。

本文基于某局一次110kV输电线路单相断线故障，采用对称分量法，分析了110kV输电线路中3种单相断线事故的故障电气量变化特征。

对调度准确、迅速判定故障类型具有一定的参考价值。

关键词：单相断线故障、110kV输电线路、对称分量法1引言如今，随着电网的发展与输电线路规模日益扩大。

110kV输电线路单相断线故障发生概率逐渐增大。

单相断线与短路形成的横向故障不同，它属于纵向故障。

断线故障发生的概率很低，其故障电气量的变化特征，特别是变压器低压侧电气量的变化特征还缺乏系统研究。

本文对我局一次110kV线路单相断线故障进行分析，采用对称分量法分别对负荷侧变压器中性点不接地时，断线处线路不接地和断线处负荷侧线路接地，这两种故障情况主变各侧电压变化特征进行了分析。

对负荷侧变压器中性点接地且断线处线路不接地这种情况主变各侧电压以及零序分量，继电保护的可能的动作情况进行了理论分析，得出此类故障的电气特征量。

2事故相关情况介绍故障前，110kV乙站由110kV甲站甲乙线1197甲乙开关供电。

110kV甲站和110kV乙站主变都以中性点不接地方式运行。

2022年1月28日5：24乙站110kV A相电压异常降为25.3kV，B相65.9kV，C相65.3kV。

低压侧故障相与故障相的超前相（相序为A-B-C）的电压幅值变为原来的倍，而故障相的滞后相的电压幅值未发生变化。

当值监控班值班员发现1197甲乙线A相电流为0，判断1197甲乙线发生单相断线故障。

经公司密切监测及研判，5时50分决定紧急停运该线路。

由监控班值班员拉开1197甲乙开关。

随后通过现场勘察后发现，1197甲乙线A相耐张线夹出口处断线，耐张绝缘子串及引流线垂下，负荷侧断落的导线接地造成接地故障。

110kV主变高压侧单相断线故障的分析与处理摘要：结合惠州地区一起110kV主变变高侧单相断线故障的实例，根据110kVYN/d-11接线主变中性点不接地运行的情况，运用对称分量法建立复合序网模型，分析故障后数据采集与监视系统（SCADA）中各电气量的变化，总结一般规律，为调度后续快速判断事故类型提供依据。

针对实例中事故处理的过程，分析在单线断线情况下，零序网络通过接地中性点构成回路时可能存在的风险。

提出合环转电处理是解决此类单相断线故障的一个方法，为基于自然灾害分区的电网指挥系统后续的策略完善提供方向。

关键词：单相断线；对称分量法；复合序网模型；YN/d-111 前言能量管理系统（EMS）是调度、监控进行事故判断的重要依据。

目前惠州能量管理系统中的数据采集与监视（SCADA）系统，对于110kV及以上电压等级，母线电压显示的数据是AB两相的线电压，对于10kV电压等级，母线电压显示的数据是ab两相的线电压及三相相电压。

惠州地区110kV主变接线方式基本上是YN/d-11接线，在主变变高侧发生单相断线的非全相运行状态时，如何利用数据采集与监视系统（SCADA）提供的信息，快速判断出故障类型，对于故障的快速隔离、减少对电力系统的影响、确保系统的安全稳定运行，有着极其重要的意义。

本文通过惠州地区一起110kV主变变高侧单相断线的实例，运用对称分量法建立复合序网模型，总结故障后变高侧和变低侧母线电压的变化情况，为基于自然灾害分区的电网指挥系统后续的策略完善提供方向。

同时，针对实例中事故处理的过程，分析在单线断线情况下，零序网络通过接地中性点构成回路时可能存在的风险，最后提出总结和建议。

2 事故实例现象及处理过程2.1事故前的运行方式110kV AB线路运行供B站负荷，110kV CB线路由C站充电至B站热备用。

A站：#3主变变中、AB线挂110kV VI母运行，#3主变变中中性点直接接地。

C 站：#1主变变中、CB线挂110kV I母运行，#1主变变中中性点直接接地。

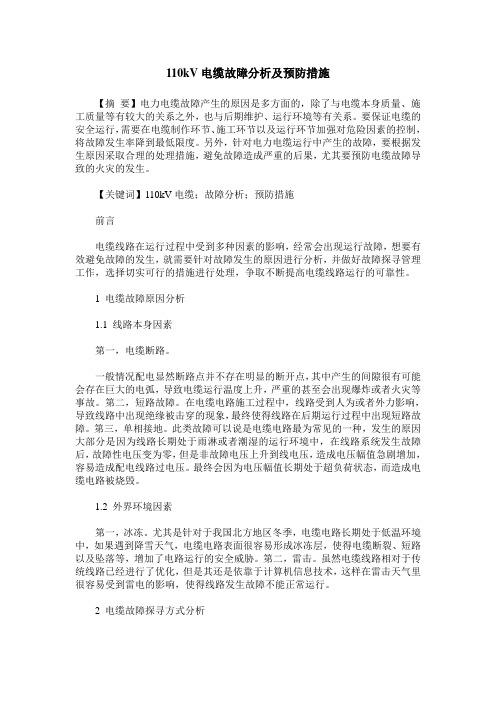

110kV电缆故障分析及预防措施【摘要】电力电缆故障产生的原因是多方面的，除了与电缆本身质量、施工质量等有较大的关系之外，也与后期维护、运行环境等有关系。
