打样编号试产产品编号量产版本图示（mm）序号备注12序号用量备注123工程W质量日期生产四、剥皮完成产品，要求剥皮口，整齐，不能斜边，不能损伤芯线。
退掉胶皮，不能随处丢弃。
一.左手拿一束线，右手拿住其中一条线材.三.松开脚踏开关剥皮完成****电子有限公司 剥 皮 作 业 指 导书品名HDMI CABLE 二.线材放在刀口中间,头部抵住定位点踩下脚踏开关开始剥皮.5.不可剥伤芯线。
6.作业过程中注意安全，小心压手。
作业员必须做自主检查，确保100%良品才可流入下一工序2022.03制作校对会签L 1.两端剥皮尺寸如图所示。
(30±3MM) 2.勿刮伤、擦伤外被。
3.脱皮时，线材必须理直，不可弯曲，以免尺寸不标准。
4.若连续脱四条线，脱皮口都不平整，有斜边，要停止作业，立即通知班线长处理.4.将剥好的线材半成品流至下一工站作业。
如图4品质管控重点操作步骤1.请生技安装刀片后试剥，经IPQC确认并做首件报告后方可进行批量生产。
2.左手拿一束线，右手拿住其中一条线材从机器两刀口中间放进去，使线材头部抵住定位点，踩下脚踏开关,开始剥皮。
3.当线材外被剥掉皮后，松开脚踏开关剥皮完成，重复以上步骤作业。
图2剥皮刀片物 料料号品名/规格设备及模（治）具1.剥外被编号设备名称剥皮机RF-DE-SSAA0002345623工序1.剥外被A/0图1图2图3图4(成品展示)。

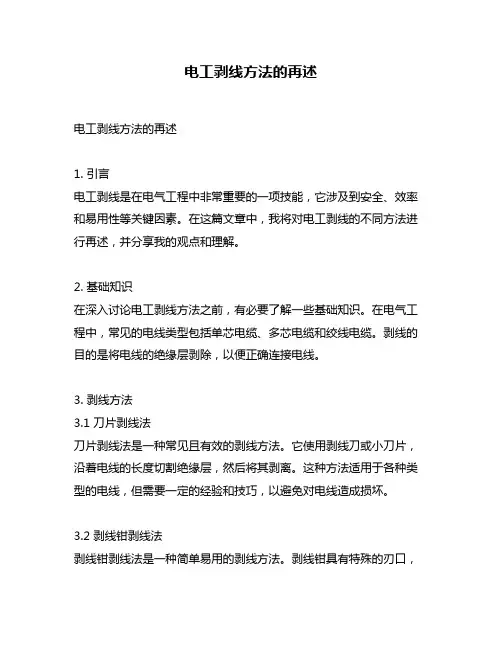

电工剥线方法的再述电工剥线方法的再述1. 引言电工剥线是在电气工程中非常重要的一项技能，它涉及到安全、效率和易用性等关键因素。
在这篇文章中，我将对电工剥线的不同方法进行再述，并分享我的观点和理解。
2. 基础知识在深入讨论电工剥线方法之前，有必要了解一些基础知识。

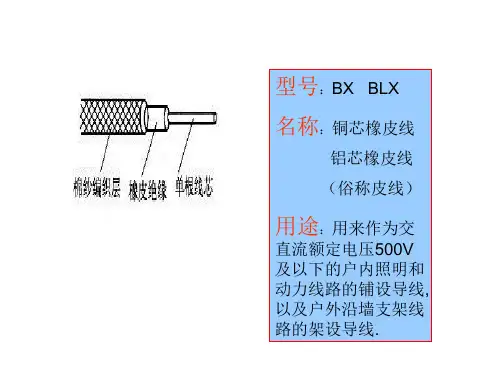

在电气工程中，常见的电线类型包括单芯电缆、多芯电缆和绞线电缆。
剥线的目的是将电线的绝缘层剥除，以便正确连接电线。
3. 剥线方法3.1 刀片剥线法刀片剥线法是一种常见且有效的剥线方法。
它使用剥线刀或小刀片，沿着电线的长度切割绝缘层，然后将其剥离。
这种方法适用于各种类型的电线，但需要一定的经验和技巧，以避免对电线造成损坏。
3.2 剥线钳剥线法剥线钳剥线法是一种简单易用的剥线方法。
剥线钳具有特殊的刃口，可以轻松地剥离电线的绝缘层。
这种方法适用于各种类型的电线，无需太多经验和技巧，因此在电工行业中被广泛使用。
3.3 焦糊剥线法焦糊剥线法是一种用火烧焦电线绝缘层后进行剥离的方法。
虽然这种方法速度较快，但由于涉及火焰使用，存在一定的安全风险，并且易造成电线损坏，因此需要谨慎操作。
4. 观点和理解在我看来，不同的剥线方法适用于不同的情况和需求。
刀片剥线法在需要剥离复杂形状的绝缘层时更具优势，但需要一定的技巧和经验。
剥线钳剥线法则适用于大多数常规的电线剥离工作，它简单易用且效果良好。
然而，焦糊剥线法的使用应尽量避免，因为它存在安全风险和电线损坏的隐患。
5. 总结和回顾通过对电工剥线方法的再述，我们了解到刀片剥线法、剥线钳剥线法和焦糊剥线法的特点和适用性。
在选择合适的剥线方法时，我们应考虑绝缘层的复杂程度、工作的安全性以及我们自己的技能水平。
无论我们选择哪种方法，都要注重安全和质量，以确保电线连接的可靠性和持久性。
6. 结论在电气工程中，电工剥线是一项重要的技能。
通过了解不同的剥线方法，我们可以选择适合特定工作的最佳方法。
在实践中，我们应注重安全、质量和效率，并根据实际情况灵活运用这些技术。

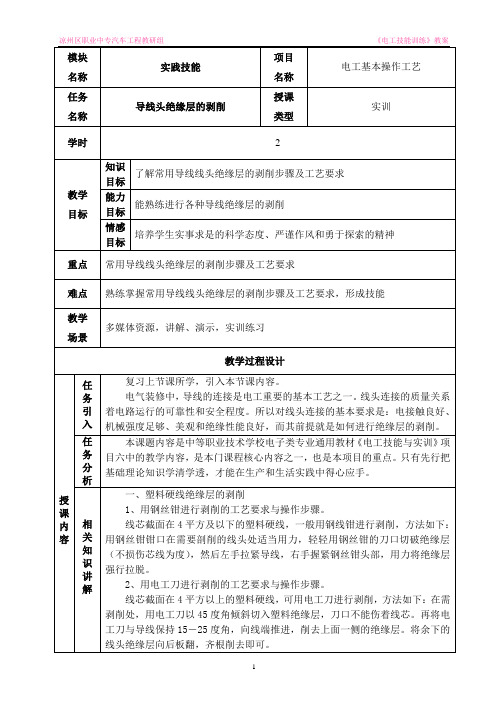

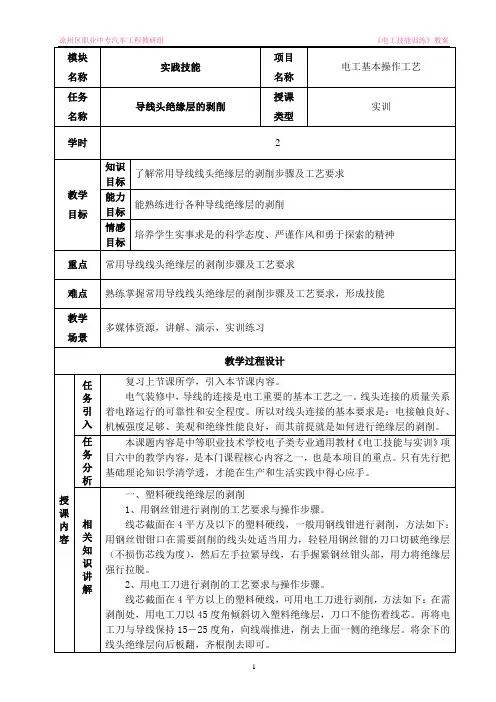

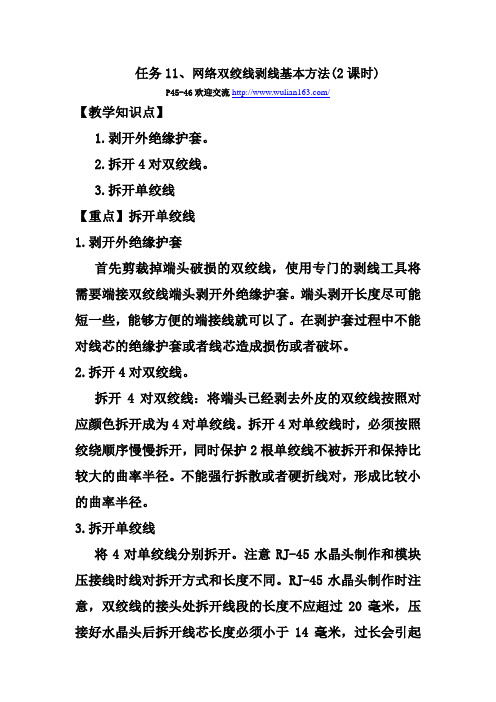

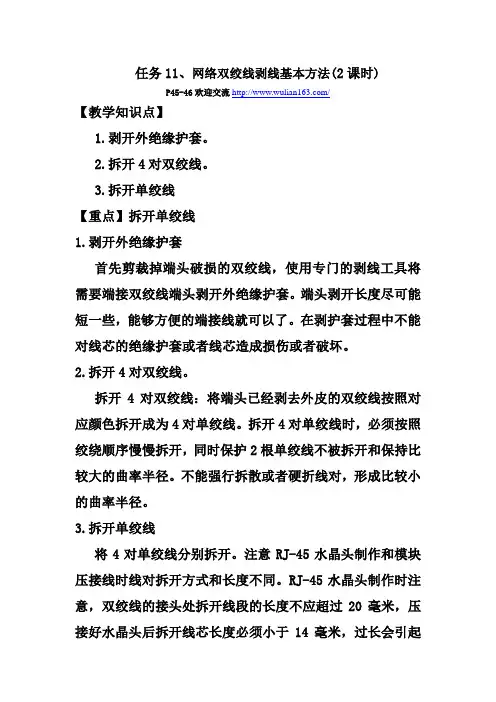

任务11、网络双绞线剥线基本方法(2课时)
P45-46欢迎交流/
【教学知识点】
1.剥开外绝缘护套。
2.拆开4对双绞线。
3.拆开单绞线
【重点】拆开单绞线
1.剥开外绝缘护套

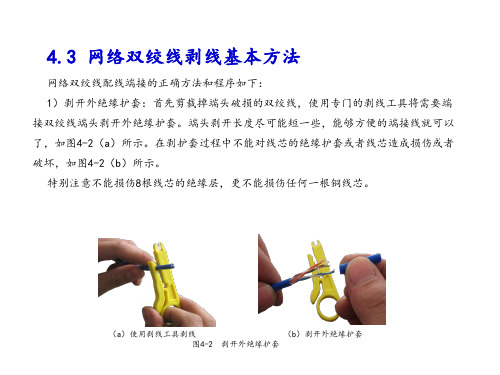

首先剪裁掉端头破损的双绞线，使用专门的剥线工具将需要端接双绞线端头剥开外绝缘护套。
端头剥开长度尽可能短一些，能够方便的端接线就可以了。
在剥护套过程中不能对线芯的绝缘护套或者线芯造成损伤或者破坏。
2.拆开4对双绞线。
拆开4对双绞线：将端头已经剥去外皮的双绞线按照对应颜色拆开成为4对单绞线。
拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。
不能强行拆散或者硬折线对，形成比较小的曲率半径。
3.拆开单绞线
将4对单绞线分别拆开。
注意RJ-45水晶头制作和模块压接线时线对拆开方式和长度不同。
RJ-45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20毫米，压接好水晶头后拆开线芯长度必须小于14毫米，过长会引起
较大的近端串扰。
【配套习题】
写出网络双绞线剥线注意要点。
1.必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。
不能强行拆散或者硬折线对，形成比较小的曲率半径。
2.压接好水晶头后拆开线芯长度必须小于14毫米。

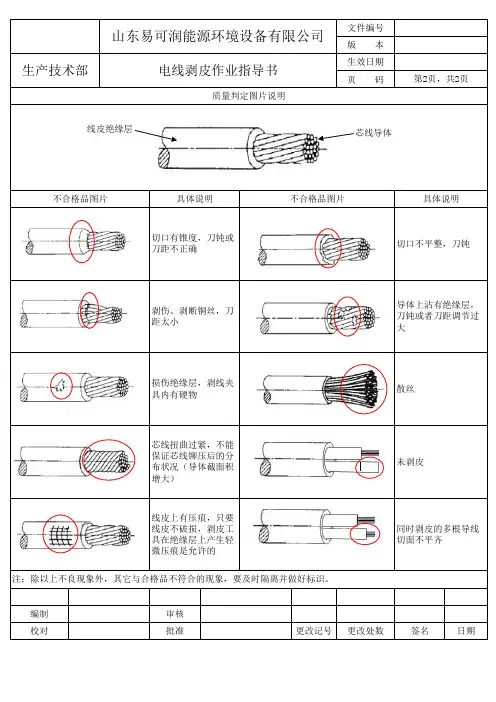

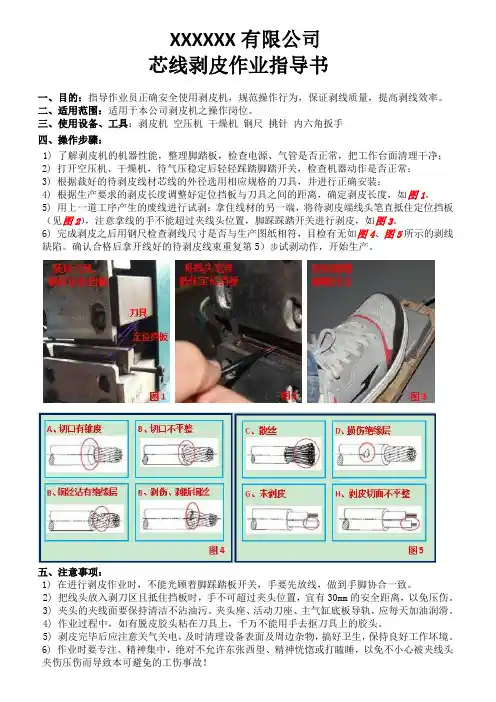

文件编号版 本生效日期页 码审核批准更改记号更改处数签名日期芯线扭曲过紧，不能
保证芯线铆压后的分
布状况（导体截面积
增大）未剥皮
注：除以上不良现象外，其它与合格品不符合的现象，要及时隔离并做好标识。
线皮上有压痕，只要
线皮不破损，剥皮工
具在绝缘层上产生轻
微压痕是允许的
同时剥皮的多根导线切面不平齐
切口有锥度，刀钝或
刀距不正确损伤绝缘层，剥线夹
具内有硬物散丝
不合格品图片具体说明不合格品图片具体说明
切口不平整，刀钝
剥伤、剥断铜丝，刀
距太小导体上沾有绝缘层，刀钝或者刀距调节过
大
校对编制
山东易可润能源环境设备有限公司
质量判定图片说明生产技术部电线剥皮作业指导书
第2页，共2页
芯线导体
线皮绝缘层。

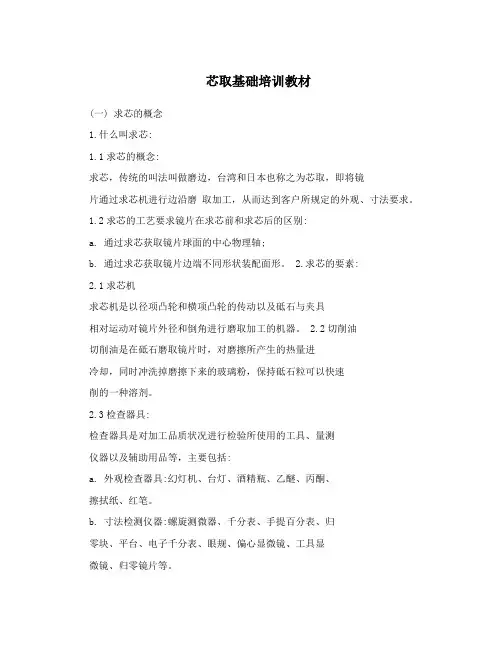

芯取基础培训教材(一) 求芯的概念1.什么叫求芯:1.1求芯的概念:求芯，传统的叫法叫做磨边，台湾和日本也称之为芯取，即将镜片通过求芯机进行边沿磨取加工，从而达到客户所规定的外观、寸法要求。
1.2求芯的工艺要求镜片在求芯前和求芯后的区别:a. 通过求芯获取镜片球面的中心物理轴;b. 通过求芯获取镜片边端不同形状装配面形。
2.求芯的要素:2.1求芯机求芯机是以径项凸轮和横项凸轮的传动以及砥石与夹具相对运动对镜片外径和倒角进行磨取加工的机器。
2.2切削油切削油是在砥石磨取镜片时，对磨擦所产生的热量进冷却，同时冲洗掉磨擦下来的玻璃粉，保持砥石粒可以快速削的一种溶剂。
2.3检查器具:检查器具是对加工品质状况进行检验所使用的工具、量测仪器以及辅助用品等，主要包括:a. 外观检查器具:幻灯机、台灯、酒精瓶、乙醚、丙酮、擦拭纸、红笔。
b. 寸法检测仪器:螺旋测微器、千分表、手提百分表、归零块、平台、电子千分表、眼规、偏心显微镜、工具显微镜、归零镜片等。
c. 检测治具:偏芯检具、深度治具、高度治具、边厚治具、平行度治具。
2.4盛装容器:a. 胶盆:在胶盆中垫上海棉盛装镜片。
b. 洗净篮:芯取完品插入洗净篮流入下工程。
c. 泡油钢盆:加工过程中易产生烧蚀的镜片泡油专用。
2.5加工工具:a. 砥石:俗称金钢石砂轮，是对镜片边沿进行磨取加工的工具。
b. 夹具:在金钢石砂轮磨取镜片时，夹持镜片使用的工具。
2.6修机辅助工具:a. 修边机和夹修正架:对夹具外径规格和先端进行修正的设备。
b. 白钢刀和金属磨:白钢刀是用夹具修正机通过白钢刀切削夹具，而对夹具进行切削的工具;金属磨是在夹具修正完毕，用研磨皮等物品沾少许金属磨对夹具先端进行精磨，使之非常光滑的一种磨料。
NGOK(求芯加工镜片的工作流程:略(二)求芯机加工操作说明(手动机)1(加工前注意事项:1(1待加工部品确认:确认加工部番与作业标准是否一致;给未芯镜片喷保护油;分清待加工部番面别朝向。

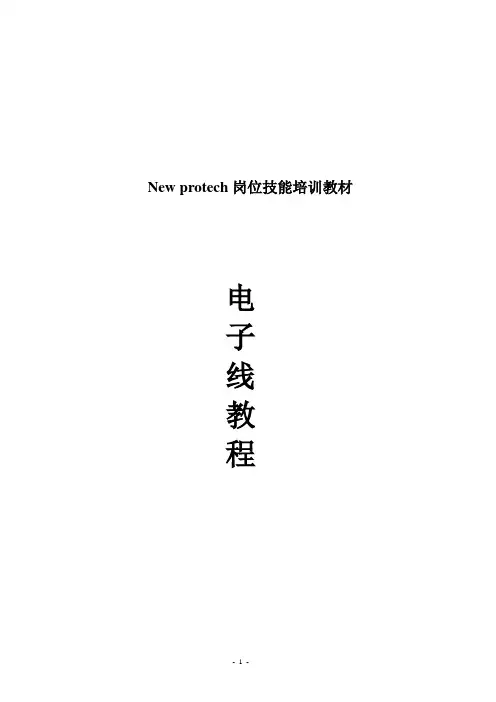

New protech岗位技能培训教材电子线教程电子线加工流程一、穿大套管1．准备事项：材料：1）线材 对于一般的电线，其构成为：导体，绝缘皮，隔离层，外被等，导体一般为铜丝组成，绝缘皮一般是PVC ，SR-PVC(半硬质PVC)，PP ，PE ，隔离层有铝箔，缠绕，编织等，外被由PVC ，PU 等到组成。
