一种多路温度无线采集系统的设计作者:杨杰来源:《数字技术与应用》2010年第05期摘要:设计了一个基于DF无线传输模块和温度传感器DS18B20的多路温度无线采集系统。
整个系统是以AT89S51单片机为核心来进行终端节点温度数据采集,并对无线通信模块与上位机之间的数据通信进行控制,实现了无线多路温度数据采集的功能。
关键词:无线单片机温度采集通信协议中图分类号: 文献标识码:A文章编号:1007-9416(2010)05-0000-001引言随着现代电子技术的发展,数字式温度传感器出现了,这使温度测量技术发生了根本性的变化,从模拟测量方法发展到了数字式测量方法。
数字式温度测量方法无论在测温精度还是实时性方面都有了很大的提高。
随着网络及通信技术的飞速发展,短距离无线通信以其特有的抗干扰能力强、可靠性高、安全性好、受地理条件限制少、安装施工简便灵活等特点,在许多领域都有着广泛的应用前景。
传统的多路温度采集系统通信方式,主要是采用固定的点对点之间的有线通信,采用RS一485总线或CAN总线需要把各设备利用网线连接起来,施工麻烦而且费用高。
如果能在每个采集数据的终端使用无线的方式进行数据传送,可以完全去掉通信设备之间的物理线路连接,不仅简化了施工难度和系统复杂度,还可以大大地降低成本。
本系统正是基于短距离无线通信技术而开发的,适合低成本的短距离无线温度采集场合,具有广阔的应用前景。
2系统方案总体方案本系统包括一个上位机和N个下位机。
上位机主要负责温度N路温度数据的汇总处理,下位机也就是温度采集端,主要负责温度的采集,上位机与下位机之间通过无线的方式进行数据传输,下位机之间不能直接通信。
因为N路下位机完全一样,所以只制作了2个下位机来做测试。
系统总体方案如图1所示。
本系统采用单片机作为主控制器,温度传感器采用数字式温度传感器DS18B20,显示采用低功耗的LCD液晶1602。
本系统的无线模块没有采用现成的无线收发芯片,而采用了低成本的DF无线收发模块。
具有RS485通信功能的8路温度检测仪软件设计毕业设计摘要温度是工业生产和自动控制中最常见的工艺参数之一,生产过程需要对温度进行检测和控制。
为了满足对温度采集和测量要求,实现对各个支路温度的检测,本系统就是采用了AT89S52为主控的8路温度检测的系统。
该系统可以实现多个点的温度检测和数值显示并且具有RS-485通信功能。
该系统包括的模块主要有温度的采集,单片机的控制,AD转换,温度值的显示,RS-485通信。
它主要使用的是热敏电阻Pt100温度传感器实现温度检测,并通过AD转换对采集到的数值进行转换,随后将温度显示在液晶屏上,并对温度设置上下阈值来实现温度报警功能。
论文首先简单介绍了该系统的基本原理及整体结构,接着分硬件、软件两部分对整个系统进行阐述,其中软件部分详细描述。
最后是系统的调试与分析,对系统的功能进行了验证。
关键词:AT89S52, RS-485,AD转换, PT100温度传感器ABSTRACTTemperature is one of the most common parameters in industrial production and automatic control of technological, there is the need of the detection and control in the productive process. In order to meet the requirement of temperature acquisition and measurement to detect eight-channel`s temperature, so we will design a simply temperature detection system which focus on the AT89S52.This system can detect the temperature, display the values of number with RS-485 communication function. This system includes the collection of temperature, the control of the single chip microcomputer, AD conversion, display the temperature value and RS-485 communication. It detect temperature and transfer the temperature which is mainly use a PT100 temperature sensor. Then display the temperature on the Liquid Crystal Display. And set up the top and the bottom temperature value. If the temperature doesn`t reach the range of the top and bottom ,the system will give an alarm.This paper first introduces the basic principle and the massive structure of the system. Then it is divided into two parts to the whole system hard ware and software are described, the software part will give a detail description. Finally there is a need to debug and analyze the system to testify the system.KEY WORDS:AT89S52, RS-485 communication, AD conversion,Pt100 temperature sensor目录前言 (1)第1章绪论 (3)1.1基本原理 (3)1.1.1传感器部分 (3)1.1.2 主控制部分 (4)1.1.3 AD转换模块 (4)1.1.3.1 ADC0809简介 (4)1.1.3.2 ADC0809原理 (5)1.1.4 485通信模块 (6)1.2系统方案 (6)1.2.1系统的整体结构 (6)1.2.2 软件介绍 (7)1.3 章节安排 (8)第2章硬件设计 (9)2.1 总体设计 (9)2.2 系统主要器件的介绍 (10)2.2.1 单片机AT89S52 (10)2.2.2 A/D转换芯片 (11)2.2.3 温度传感器 (12)2.2.4 显示LCD 1602 (12)2.2.5 MAX485芯片 (12)2.3 总体电路图 (13)第3章软件设计 (15)3.1 主程序的设计 (15)3.2 AD转换子程序设计 (17)3.3 LCD温度显示程序设计 (19)3.4 报警子程序设计 (22)3.5 按键设置程序设计 (22)3.6 RS-485通信模块程序设计 (24)第4章调试与仿真 (26)4.1 软件仿真 (26)4.1.1 建立程序文件 (26)4.1.2 加载目标代码文件 (29)4.1.3 进行调试与仿真 (29)4.2 硬件调试 (31)4.3 产生的问题与分析 (33)第5章结论与展望 (34)5.1 结论 (34)5.2 展望 (34)参考文献 (35)附录系统程序 (38)前言在人类的生产生活之中,温度扮演着极其重要的角色,温度对工业的发展有着及其重要的影响,因此传感器也有着飞速的发展,来适应这种对温度的检测要求。
1 绪论温度是一个很重要的物理参数,自然界中任何物理、化学过程都紧密地与温度相联系。
在工业生产过程中,温度检测和控制都直接和安全生产、产品质最、生产效率、节约能源等重大技术经济指标相联系,因此在国民经济的各个领域中都受到普遍重视。
温度检测类仪表作为温度计量工具,也因此得到广泛应用。
随着科学技术的发展,这类仪表的发展也日新月异。
特别是随着计算机技术的迅猛发展,以单片机为主的嵌入式系统已广泛应用于工业控制领域,形成了智能化的测量控制仪器,从而引起了仪器仪表结构的根本性变革。
1.1 温度检测类仪表的现状传统的机械式温度检测仪表在工矿企业中己经有上百年的历史了。
一般均具有指示温度的功能,由于测温原理的不同,不同的仪表在报警、记录、控制变送、远传等方面的性能差别很大。
例如热电阻温度计,它的测温范围是-200℃~650℃,测量准确,可用于低温或温差测量,能够指示报警、远传、控制变送,但维护工作量大并且不能记录;光学温度计测温范围是300℃~3200℃,携带使用方便,价格便宜,但是它只能目测,也就是说必须熟练才能测准,而且不能报警、远传、控制变送。
近年来由于微电子学的进步以及计算机应用的日益广泛,智能化测量控制仪表己经取得了巨大的进展。
我国的单片机开发应用始于80 年代。
在这20 年中单片机应用向纵深发展,技术日趋成熟。
智能仪表在测量过程自动化,测量结果的数据处理以及功能的多样化方面。
都取得了巨大的进展。
目前在研制高精度、高性能、多功能的测量控制仪表时,几乎没有不考虑采用单片机使之成为智能仪表的。
从技术背景来说,硬件集成电路的不断发展和创新也是一个重要因素。
各种集成电路芯片都在朝超大规模、全CMOS 化的方向发展,从而使用户具有了更大选择范围。
这类仪器能够解决许多传统仪器不能或不易解决的问题,同时还能简化仪表电路,提高仪表的可靠性,降低仪表的成本以及加快新产品的开发速度。
智能化控制仪表的整个工作过程都是在软件程序的控制下自动完成的。
关于基于MAX6675多路温度采集系统的设计与实现K型热电偶是当前工业生产、科学实验较为常用的一种温度传感器,它可以直接测量各种生产中0~1 300℃范围内的液体蒸汽,气体介质和固体表面温度。
由于它的测量范围及其较高的性价比,使得K型热电偶应用广泛。
然而K型热电偶存在非线性、冷补偿等问题,特别是在处理补偿问题时,需要付出较高的代价且难以有较好的成效。
所以本文介绍的MAX6675温度采集芯片,弥补了K型热电偶上述缺陷。
将MAX6675和K 型热电偶结合并用于工业生产和实验,能为工程带来诸多便利且减少繁琐的附加电路。
本文给出了基于CPLD的多路温度采集系统电路、内部逻辑设计模块、误差分析和实验统计报告,以及MAX6675多路温度采集系统的应用过程和性能报告。
1 MAX6675介绍MAX6675是美国Maxim公司生产的带有冷端补偿、线性校正、热电偶断线检测的串行K型热电偶模数转换器,它的温度分辨能力为0.25 ℃;冷端补偿范围为-20~+80℃;工作电压为3.0~5.5 V。
根据热电偶测温原理,热电偶的输出热电势不仅与测量端的温度有关,而且与冷端的温度有关。
在以往的应用中,有多种冷端补偿方法,如冷端冰点法或电桥补偿法等,但调试较复杂。
另外,由于热电偶的非线性,以往是采用微处理器表格法或线性电路等方法,来减小热电偶本身非线性带来的测量误差,但这些增加了程序编制及调试电路的难度。
而MAX6675对其内部元器件的参数进行了激光修正,从而对热电偶的非线性进行了内部修正。
同时,MAX6675内部集成的冷端补偿电路、非线性校正电路、断线检测电路都给K 型热电偶的使用带来了便利。
MAX6675的特点有:(1)内部集成有冷端补偿电路;(2)带有简单的3位串行接口;(3)可将温度信号转换成12位数字量,温度分辨率达0.25℃;(4)内含热电偶断线检测电路。
其内部原理图如图1所示。
2 系统构架系统框架如图2所示,该系统以CPLD为核心,由多路K型热电偶和MAX6675将外界温度模拟信号采集并转换成数字信号,并将数据传入CPLD进行相应的处理,然后通过通信模块将数据传送给计算机,最后用计算机做数据统计及处理。
智能多路温度检测系统中国科学院感光化学研究所陶培德摘要本文详细地介绍了八路温度巡回检测/定点检测系统的硬件配置、误差分析和软件设计方法。
该系统特点有三:①采用铂热电阻测温,布线为三线制,不加补偿电阻,从电路模型中消除了连接导线电阻引进的测量误差。
②八路测温用用一套温度?电压变换电路,测温点间的切换采用廉价的CD4051八选一模拟开关,其开关的导通电阻及导通电阻路差均布引进测量误差。
③铂热电阻温度/电压变换电路的非线性由硬件电路校正,校正后的非线性误差在0~199.9℃范围内小于0.0045%。
整个系统采用89S51单片机控制键盘操作,实现检测温度的实时显示、打印、越线报警功能。
引言温度的精密测量是工业生产领域中的一个经典课题。
在温度检测系统中,测量变换电路起着至关重要的作用,而温度传感器又是该电路中的一个关键元件。
众所周知,在设计测量变换电路时,我们是从分析传感器性能(电阻型、电流型、电压型等)入手,通过适当的补偿、非线性校正及信号放大环节,最后综合处一个满足期望指标的测量变换电路来。
目前,使用比较广泛的温度传感器有四类:热电阻(如铂热电阻)、热电偶、热敏电阻及集成电路温度传感器(如AD590)。
本文介绍的检测系统,采用铂热电阻(以下简称铂电阻)元件测温。
铂电阻温度传感器具有精度高、性能稳定、互换性好(有分度表)、耐腐蚀及使用方便等一系列有点,移植是工业测控系统中广泛使用的一种比较理想的测温元件。
在温度大于0℃的条件下,铂电阻的电阻值R(t)与被测温度t之间呈如下关系:R(t)R(0)?(1+At+Bt2) (1)式中(对BA2分度号而言)R(0)100Ω(0℃时的电阻值)A3.96847×10-3/℃(一次温度系统数)B?5.847×10-7/℃2(二次温度系统数)由式(1)可见,铂电阻的不足之处是:温度比较率小(α≈0.391Ω/℃),存在Bt2二次飞线性项。
大家知道,铂电阻作为温度传感器使用时,必须把它放在测温现场。

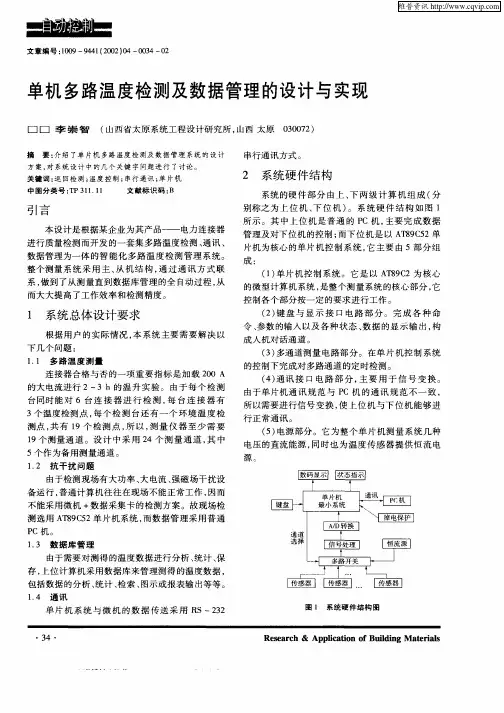

基于单片机的多路温度采集控制系统的设计一、系统设计思路1、系统架构:本系统的所有模块分为两个主要的部分:单片机部分和PC部分。
单片机部分是整个温度控制系统的中心模组,它负责多路温度传感器的信号采集、温度计算和显示,还有一些辅助操作,如温度上下限报警等;PC部分主要实现数据采集、分析、处理、显示等功能,与单片机的交互可通过RS485、USB等接口进行。
2、硬件设计:本系统设计确定采用AT89C52单片机作为系统的处理核心,在系统中应用TLC1543数据采集芯片,采用ADC转换器将多个温度传感器的数据采集,使系统实现多路温度检测同时显示.另外,为了实现数据采集记录,系统可以选用32K字节外部存储封装。
二、系统总控程序设计系统总计程序采用C语言进行编写,根据实际情况,主要分为以下几个主要的模块:(1)初始化模块:初始化包括外设初始化、中断处理程序初始化、定时器初始化、变量初始化等功能。
(2)温度采集模块:主要对多路温度传感器的采集、计算并存储等操作,还可以实现温度的报警功能。
(3)录波模块:提供数据的实时采集、数据的存取、数据的滤波处理等功能。
(4)通信模块:主要是用于实现数据透传,采用RS485接口与PC端的上位机联网,可实现远程调试、远程控制等功能。
(5)用户界面模块:实现数据显示功能,可以根据用户的要求显示多路温度传感器检测到的数据。
三、实验检验(1)检查系统硬件的安装是否良好;(2)采用实测温度值与系统运行的实测温度值进行比对;(3)做出多路温度信号的对比,以确定系统读取的数据是否准确;(4)检查温度报警功能是否可以正常使用,也可以调整报警范围,试验报警功能是否可靠;(5)进行通信数据采集的联网检测,确保上位机和系统可以进行实时、准确的通信。
多路温度巡回检测电路设计多路温度巡回检测电路是一种广泛应用于各种工业自动化控制系统中的电路。
它通过多个传感器同时检测不同位置或设备的温度,能够实时监测温度变化,并将数据反馈给控制系统,以实现温度的自动调节和保护。
下文将详细介绍多路温度巡回检测电路的设计思路和实现方法。
首先,传感器选择是电路设计过程中的第一步。
合适的温度传感器能够准确测量温度,并且适应不同环境和工作条件。
常见的温度传感器有热电偶、热敏电阻和温度传感器模块等。
根据具体需求选择合适的传感器,考虑到测量范围、响应时间和精确度等因素。
其次,信号放大与处理模块是实现传感器信号放大和滤波的重要部分。
通过运放等放大器将传感器信号放大到适合控制系统处理的范围,并进行滤波处理,提高信号质量。
滤波可以使用RC滤波器或数字滤波器等方法,根据实际情况选择合适的滤波器类型。
接下来,数据传输与显示模块将处理后的温度信号传输给控制系统,并在显示设备上显示。
可以通过模拟信号传输或数字通信方式将温度数据传输给控制系统,比如使用4-20mA电流信号传输或RS485通信协议。
为了方便操作和监控,可以在电路中增加LED显示模块或LCD显示屏,实时显示温度数据。
此外,还需要考虑电路供电问题。
多路温度巡回检测电路通常需要稳定的供电,可以使用稳压电源或电池供电,在供电线路中加入稳压电路、滤波电路和过压保护电路,以确保电路的稳定工作。
在具体设计多路温度巡回检测电路时,还需要根据具体应用需求灵活选择和组合各个模块,并综合考虑精度、稳定性、成本和可靠性等因素。
可以在实际布线过程中避免干扰和串扰,使用屏蔽线和地线连接传感器和信号处理模块,降低噪声干扰。
总之,多路温度巡回检测电路设计需要综合考虑传感器选择、信号放大与处理、数据传输与显示以及电源供电等因素。
通过合理选择和组合各个模块,能够实现多路温度的准确测量和有效监控,提高工业自动化控制系统的效率和可靠性。
目录1综述 (1)2数字式多路温度采集系统硬件电路设计 (2)2.1温度采集电路设计 (2)2.1.1 DS18B20简介 (2)2.1.2温度采集电路结构 (5)2.2单片机控制电路设计 (6)2.2.1单片机芯片选择 (6)2.2.2 AT89C51单片机工作基本电路设计 (6)2.3输入控制电路设计 (7)2.4显示电路设计 (8)2.4.1 LED数码显示管静态显示工作原理 (8)2.4.2显示电路结构 (9)2.4.3显示电路工作过程 (9)2.5报警控制电路设计 (9)2.5.1报警控制电路结构 (10)2.5.2报警控制电路工作过程 (10)2.6电源电路设计 (10)2.7数字式多路温度采集系统元件清单 (11)2.8数字式多路温度采集系统电路图 (11)3数字式多路温度采集系统程序设计 (12)3.1主程序设计 (12)3.2子程序设计 (12)3.2.1 DS18B20的通信协议 (12)3.2.2子程序 (13)3.3数字式多路温度采集系统控制源程序 (16)4系统调试及性能分析 (17)4.1系统调试 (17)4.2系统性能分析 (17)5结束语 (18)参考文献 (19)致谢 (20)附录 (21)附录(1)数字式多路温度采集系统元件清单 (21)附录(2)数字式多路温度采集系统原理图 (22)附录(3)数字式多路温度采集系统印刷电路板图 (23)附录(4)数字式多路温度采集系统控制源程序 (24)摘要数字式多路温度采集系统由主控制器、温度采集电路、温度显示电路、报警控制电路及键盘输入控制电路组成。
它利用单片机AT89C51做控制及数据处理器、智能温度传感器DS18B20做温度检测器、LED数码显示管做温度显示输出设备。
硬件电路比较简单,成本较低,测温范围大,测量精度高,读数显示直观,使用方便。
关键词:数字;温度;传感器;单片机;控制Abstractthe digital multi-channel temperature gathering system by the master control regulator, the temperature gathering electric circuit, the temperature display circuit, reports to the police the control circuit and the keyboard entry control circuit is composed .It makes the control and the data processor, intelligent temperature sensor DS18B20 using monolithic integrated circuitAT89C51 makes the temperature detector, the LED numerical code display tube makes the temperature demonstration output unit. The hardware electric circuit quite is simple, the cost is low, the temperature measurement scope is big, and the measuring accuracy is high, reading demonstration is direct-viewing, easy to operate.Key words: numeral; temperature; sensor; monolithic integrated circuit; control1综述温度是一种最基本的环境参数,人们的生活与环境温度息息相关,因此研究温度的测量方法和装置具有重要的意义。
百度文库- 好好学习,天天向上河北建筑工程学院单片机课程设计报告题目名称:基于单片机的多路数字温度测量系统设计系:电气工程系专业:建筑电气与智能化班级:电智111班学号: 03学生姓名:王艳艳指导教师:龚志广职称:讲师成绩:2014年 01 月 10 日目录摘要......................................................................................................................................................... 一系统总体设计 . 0二系统的硬件设计 (1)控制器 (1)传感检测电路设计 (1)LED显示电路设计 (6)键盘电路设计 (9)晶振电路设计 (9)复位电路设计 (10)报警电路 (11)当某一通道的温度不符合设定的温度时,AT89C51控制74LS138译码器进行译码,使相应通道的报警路数进行报警。
(11)三系统软件设计 (12)主程序流程图 (12)子程序流程图 (13)四结论 (17)附录 (19)附录A (19)附录B (28)摘要随着科技的不断进步,在工业生产中温度是常用的被控参数,而采用单片机来对这些被控参数进行控制已成为当今的主流。
本文介绍了多路数字温度测量系统的设计,该设计采用单片机来实现对温度的测量显示。
利用单片机、温度传感器、A/D转换器组成多路温度测量系统测量环境温度,并将温度传感器显示在数码管上。
它的主要组成部分有:AT89C51单片机、温度传感器、键盘与显示电路、温度控制电路。
它可以实时的显示和设定温度,实现对温度的自动显示与控制。
设计要求:1.可以检测八路环境温度信号,可以扩充;对八路模拟信号输入进行循环采集,每路连续采集3次,取平均值;2.测量范围为-55—+125,精度为+—;3.用4位LED数码管经行轮流显示;4..键盘控制,可以随时查看指定通道的温度值;5.可以设定每一路的上限值和下限值,若采集的平均值超过设定范围,则对应通道的指示灯闪烁10次后一直亮,指示灯闪烁时喇叭发声,以示警告;6.A/D转换器可以选用ADC0809、TLC1543、AD7705等,温度传感器可以选用LM35、AD590、DS18B20等采用的技术方案:模拟温度传感器+A/D转换器+单片机(温度传感器选用LM35),显示部分采用专用LED显示驱动芯片HD7279实现的驱动。
《电子系统设计与实践》课程设计报告课程设计题目:多点温度测量系统设计专业班级:2012级电子信息科学与技术学生姓名:罗滨志(120802010051)张倩(120802010020)冯礼哲(120802010001)吴道林(120802010006)朱栖安(120802010039)指导老师:刘万松老师成绩:2015 年6 月27日目录摘要 (4)1 总体设计 (4)1.1 功能要求 (5)1.2 总体方案及工作原理 (5)2 系统硬件设计 (6)2.1 器件选择 (6)2.1.1主要器件的型号 (6)2.1.2 AT89C51 (6)2.1.3智能温度传感器DS18B20 (8)2.1.4晶振电路方案 (9)2.1.5 LED液晶显示器 (9)2.1.6复位电路方案 (10)2.2 硬件原理图 (10)3 系统软件设计 (10)3.1基本原理 (11)3.1.1主程序 (11)3.1.2读ROM地址程序 (11)3.1.3显示ROM地址程序 (12)3.1.4读选中DS18B20温度的程序 (12)3.1.5显示温度程序 (13)3.2软件清单 (14)4实验步骤 (22)4.1实验程序调试 (22)4.2实验仿真 (23)5设计总结 (24)6参考文献: (25)摘要温度是我们生活中非常重要的物理量。
随着科学技术的不断进步与发展,温度测量在工业控制、电子测温计、医疗仪器,家用电器等各种控制系统中广泛应用。
温度测量通常可以使用两种方式来实现:一种是用热敏电阻之类的器件,由于感温效应,热敏电阻的阻值能够随温度发生变化,当热敏电阻接入电路时,则流过它的电流或其两端的电压就会随温度发生相应的变化,再将随温度变化的电压或者电流采集过来,进行A/D转换后,发送到单片机进行数据处理,通过显示电路,就可以将被测温度显示出来。
这种设计需要用到A/D转换电路,其测温电路比较麻烦。
第二种方法是用温度传感器芯片,温度传感器芯片能把温度信号转换成数字信号,直接发送给单片机,转换后通过显示电路显示即可。
电子信息工程《专业基础课程设计》研究报告多路温度测量系统设计中国·大庆年月信息技术学院课程设计任务书一、课程设计课题:多路温度测量系统设计二、课程设计工作日自年月日至年月日三、课程设计进行地点:四、程设计任务要求: (详细内容见课程设计文档)1.课题来源:教师下发2.目的意义:1、培养理论联系实际的正确思想,训练综合应用已经学过的理论知识和生产实际知识去综合解决工程实际问题的能力。
2、学习较复杂电子系统设计的一般方法,了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力,由有学生自行设计和调试。
3、进行基本技能和技术训练,如掌握设计资料、手册、标准和规范以及使用绘图软件和仿真软件等。
3.基本要求:1、能够通过相应的气体传感器实时检测室内的煤气、天然气信息,具有显示功能;2、当煤气和天然气浓度高于设定界限值时自动报警(声光报警),提醒用户燃气泄漏;3、设计键盘,能够输入界限浓度值;4、主要单元电路和元器件参数选择;5、用绘图软件画出总体电路图;6、提交格式符合要求,内容完整的设计报告。
课程设计评审表1 设计任务和要求1.1 课题研究的背景和意义在工业生产中,电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。
其中,温度控制也越来越重要。
在工业生产的很多领域中,人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
采用单片机对温度进行控制不仅具有控制方便、简单和灵活性大等优点,而且可以大幅度提高被控温度的技术指标,从而大大提高产品的质量和数量。
因此,单片机对温度的控制问题是工业生产中经常会遇到的控制问题。
目前应用的温度检测系统大多采用由模拟温度传感器、多路模拟开关、A/D转换器及单片机等组成的传输系统。
这种温度采集系统需要大量的测温电缆,才能把现场传感器的信号送到采集卡上.安装和拆卸繁杂,成本也高。
同时线路上传送的是模拟信号,易受干扰和损耗,测量误差也比较大,不利于控制者根据温度变化及时做出决定。
针对这种情况,本文提出一种采用数字化单总线技术的温度采集系统,并利用Proteus和medwin v3.0软件对设计电路进行综合虚拟仿真,实现了温度实时测量和显示。
1.2 本设计的主要要求采用单片机80C51实现八路温度检测。
要求温度范围0℃~100℃之间。
温度传感器选用模拟和数字的都可以。
在LCD中显示温度。
精度达到±1%。
分辨率≤0.1℃根据精度自选A/D转换芯片。
2 方案比较2.1 采用数字单片智能温度传感器智能温度传感器(亦称数字温度传感器)是微电子技术、计算机技术和自动测试技术(ATE)的结晶。
目前,已开发出多种智能温度传感器系列产品。
智能温度传感器内部都包含温度传感器、A/D转换器、信号处理器、存储器(或寄存器)和接口电路。
有的产品还带多路选择器、中央控制器(CPU)、随机存取存储器(RAM)和只读存储器(ROM)。
智能温度传感器的特点是能输出温度数据及相关的温度控制量,适配各种微控制器(MCU). 智能温度传感器的总线技术也实现了标准化、规范化,所采用的总线主要有单线(1-WIRE)总线、I2C总线、SMBUS总线和SPI总线。
温度传感器作为从机可通过专用总线接口与主机进行通信。
智能温度控制器是在智能温度传感器的基础上发展而成的。
典型产品有DS18B20,智能温度控制器适配各种微控制器,构成智能化温控系统;它们还可以脱离微控制器单独工作,自行构成一个温控仪。
DS18B20是DALLAS公司生产的一线式数字温度传感器,具有3引脚TO-92小体积封装形式;温度测量范围为-55℃~+125℃,可编程为9位~12位A/D转换精度,测温分辨率可达0.0625℃,被测温度用符号扩展的16位数字量方式串行输出,其工作电源既可在远端引入,也可采用寄生电源方式产生;多个DS18B20可以并联到3根或2根线上,CPU只需一根端口线就能与诸多DS18B20通信,占用微处理器的端口较少,可节省大量的引线和逻辑电路。
同DS1820一样,DS18B20也支持“一线总线”接口,测量温度范围为 -55℃~+125℃,在-10℃~+85℃范围内,精度为0.5℃。
DS18B20的精度较差为±0.2℃。
现场温度直接以“一线总线”的数字方式传输,大大提高了系统的抗干扰性。
适合于恶劣环境的现场温度测量。
如:环境控制、设备或过程控制、测温类消费电子产品等。
与前一代产品不同,新的产品支持3V~5.5V的电压范围,使系统设计更灵活、方便。
而且新一代产品更便宜,体积更小。
DALLAS半导体公司的数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器。
一线总线独特而且经济的特点,使用户可轻松地组建传感器网络,为测量系统的构建引入全新概念。
现在,新一代的“DS1820”体积更小、更经济、更灵活。
使您可以充分发挥“一线总线”的长处。
DS18B20、DS1822“一线总线”数字化温度传感器。
由于DS18B20将温度传感器、信号放大调理、A/D转换、接口全部集成于一芯片,与单片机连接简单、方便,与AD590相比是更新一代的温度传感器,所以温度传感器采用DS18B20。
2.2 显示器的选择2.2.1 LED显示器采用传统的七段数码LED显示器。
LED虽然价格便宜,但在现代的许多仪表、各种电子产品中逐渐被LCD所取代。
2.2.2 LCD液晶屏采用LCD液晶屏进行显示。
LCD液晶显示器是一种低压、微功耗的显示器件,只要2~3伏就可以工作,工作电流仅为几微安,是任何显示器无法比拟的,同时可以显示大量信息,除数字外,还可以显示文字、曲线,比传统的数码LED 显示器显示的界面有了质的提高。
在仪表和低功耗应用系统中得到了广泛的应用。
优点为:1 显示质量高,由于液晶显示器的每一个点收到信号后就一直保持那种色彩和亮度恒定发光,因此液晶显示器的画质高而且不会闪烁。
2 数字式接口,液晶显示器都是数字式的,和单片机的接口简单操作也很方便。
3 功率消耗小,相比而言液晶显示器的主要功耗在内部电极和驱动IC上,因而耗电量比其他器件要小很多。
虽然LCD显示器的价格比数码管要贵,但它的显示效果好,是当今显示器的主流,所以采用LCD 作为显示器。
2.3 采用AT89S51单片机由于单片机技术在各个领域正得到越来越广泛的应用,世界上许多集成电路生产厂家相继推出了各种类型的单片机,在单片机家族的众多成员中,MCS-51系列单片机以其优越的性能、成熟的技术及高可靠性和高性能价格比,迅速占领了工业测控和自动化工程应用的主要市场,成为国内单片机应用领域中的主流。
单片机的诞生标志着计算机正式形成了通用计算机系统和嵌入式计算机系统两个分支。
通用计算机系统主要用于海量高速数值运算,不必兼顾控制功能,其数据总线的宽度不断更新,从8位、16位迅速过渡到32位、64位,并且不断提高运算速度和完善通用操作系统,以突出其高速海量数值运算的能力,在数据处理、模拟仿真、人工智能、图像处理、多媒体、网络通信中得到了广泛应用;单片机作为最典型的嵌入式系统,由于其微小的体积和极低的成本,广泛应用于家用电器、机器人、仪器仪表、工业控制单元、办公自动化设备以及通信产品中,成为现代电子系统中最重要的智能化工具。
因此,单片机的出现大大促进了现代计算机技术的飞速发展,成为近代计算机技术发展史上一个重要里程碑。
由于MCS系列单片机集成了几乎完善的中央处理单元,处理功能强,中央处理单元中集成了方便灵活的专用寄存器,这给我们利用单片机提供了极大的便利。
单片机把微型计算机的主要部件都集成在一块芯片上,使得数据传送距离大大缩短,运行速度更快,可靠性更高,抗干扰能力更强。
由于属于芯片化的微型计算机,各功能部件在芯片中的布局和结构达到最优化,工作也相对稳定。
51的优点是价钱便宜,I/O口多,程序空间大。
因此,测控系统中,使用51单片机是最理想的选择。
单片机属于典型的嵌入式系统,所以它是低端控制系统最佳器件。
单片机的开发环境要求较低,软件资源十分丰富,开发工具和语言也大大简化。
单片机的典型代表是Intel公司在20世纪80年代初研制出来的MCS51系列单片机。
MCS51单片机很快在我国得到广泛的推广应用,成为电子系统中最普遍的应用手段,并在工业控制、交通运输、家用电器、仪器仪表等领域取得了大量应用成果。
以MCS-51技术核心为主导的单片机已成为许多厂家、电气公司竞相选用的对象,并以此为基核,推出许多与MCS51有极好兼容性的CHMOS单片机,同时增加了一些新的功能,所以用AT89S51。
3 单元电路设计3.1 DS18B20DSl820数字温度计是美国Dallas公司生产的数字温度计,它提供9位(二进制)温度读数,指示器件的温度。
信息经过单线接口送入DSl8B20或从DSl8B20送出,因此从主机CPU到DSl8B20仅需一条线。
DSl820的电源可以由数据线本身提供而不需要外部电源。
因为每一个DSl820在出厂时已经给定了唯一的序号,因此任意多DSl820可以存放在同一条单线总线上。
这允许在许多不同的地方放置温度敏感器件。
DSl820的测量范围从-55到+125,增量值为0.5,可在l s(典型值)内把温度变换成数字。
每一个DSl820包括一个唯一的64位长的序号,该序号值存放在DSl820内部的ROM(只读存贮器)中。
开始8位是产品类型编码(DSl820编码均为10H)。
接着的48位是每个器件唯一的序号,最后8位是前面56位的CRC(循环冗余校验)码。
图2为DS18B20的实物图。
图2温度/数据关系(表1)3.2 AT89C51AT89C51是美国ATMEL公司生产的低电压,高性能CMOS8位单片机,片内含4k bytes的可反复擦写的只读程序存储器(PEROM)和128 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器(CPU)和Flash存储单元,功能强大AT89C51单片机可为您提供许多高性价比的应用场合,可灵活应用于各种控制领域。
