基于单片机的多点温度测量系统设计

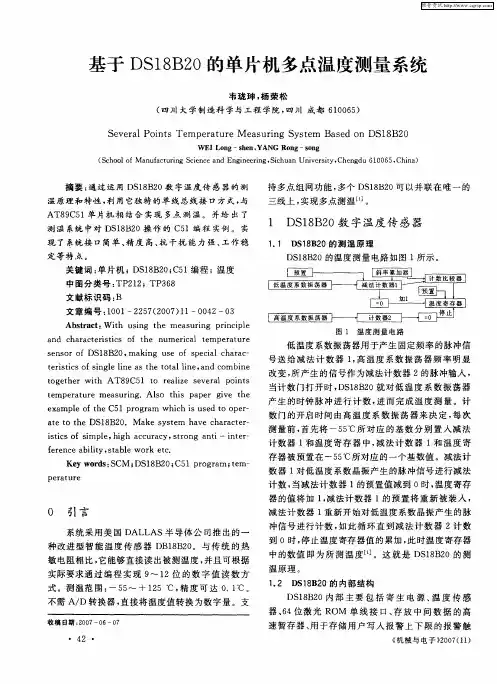

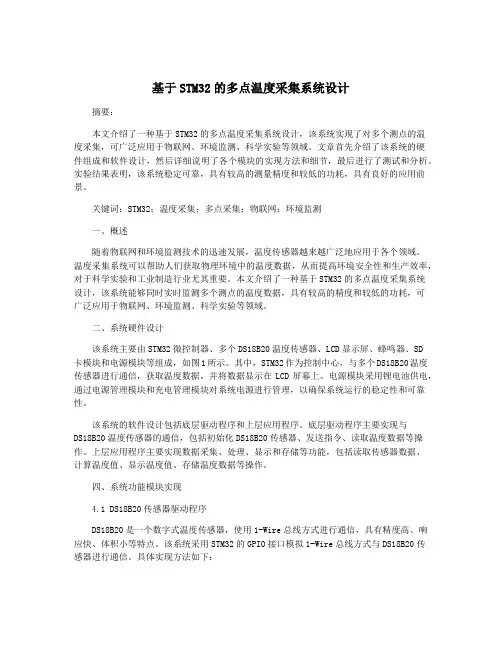

基于STM32的多点温度采集系统设计摘要：本文介绍了一种基于STM32的多点温度采集系统设计，该系统实现了对多个测点的温度采集，可广泛应用于物联网、环境监测、科学实验等领域。

文章首先介绍了该系统的硬件组成和软件设计，然后详细说明了各个模块的实现方法和细节，最后进行了测试和分析。

实验结果表明，该系统稳定可靠，具有较高的测量精度和较低的功耗，具有良好的应用前景。

关键词：STM32；温度采集；多点采集；物联网；环境监测一、概述随着物联网和环境监测技术的迅速发展，温度传感器越来越广泛地应用于各个领域。

温度采集系统可以帮助人们获取物理环境中的温度数据，从而提高环境安全性和生产效率，对于科学实验和工业制造行业尤其重要。

本文介绍了一种基于STM32的多点温度采集系统设计，该系统能够同时实时监测多个测点的温度数据，具有较高的精度和较低的功耗，可广泛应用于物联网、环境监测、科学实验等领域。

二、系统硬件设计该系统主要由STM32微控制器、多个DS18B20温度传感器、LCD显示屏、蜂鸣器、SD卡模块和电源模块等组成，如图1所示。

其中，STM32作为控制中心，与多个DS18B20温度传感器进行通信，获取温度数据，并将数据显示在LCD屏幕上。

电源模块采用锂电池供电，通过电源管理模块和充电管理模块对系统电源进行管理，以确保系统运行的稳定性和可靠性。

该系统的软件设计包括底层驱动程序和上层应用程序。

底层驱动程序主要实现与DS18B20温度传感器的通信，包括初始化DS18B20传感器、发送指令、读取温度数据等操作。

上层应用程序主要实现数据采集、处理、显示和存储等功能，包括读取传感器数据、计算温度值、显示温度值、存储温度数据等操作。

四、系统功能模块实现4.1 DS18B20传感器驱动程序DS18B20是一个数字式温度传感器，使用1-Wire总线方式进行通信，具有精度高、响应快、体积小等特点。

该系统采用STM32的GPIO接口模拟1-Wire总线方式与DS18B20传感器进行通信。

基于单片机的多点无线温度监控系统1. 引言1.1 研究背景在现代社会，温度监控系统在各个领域中发挥着重要作用，例如工业生产、环境监测、医疗保健等。

随着科技的不断发展，基于单片机的多点无线温度监控系统逐渐成为一种趋势。

研究背景部分将深入探讨这一领域的发展现状，以及存在的问题和挑战。

目前，传统的有线温度监控系统存在布线复杂、安装维护困难等问题，限制了其在一些特定场景下的应用。

而无线温度监控系统以其布线简便、实时监测等优势逐渐被广泛应用。

目前市面上的产品多数存在监测范围有限、数据传输不稳定等问题，迫切需要一种更为稳定、可靠的无线温度监控系统。

本文将基于单片机技术设计一种多点无线温度监控系统，旨在解决现有系统存在的问题，提高监测范围和数据传输稳定性。

通过对单片机、温度传感器、通信模块等关键部件的选择和设计，构建一套高性能的无线温度监控系统，为相关领域的应用提供更好的技术支持和解决方案。

1.2 研究意义无线温度监控系统的研究意义在于提高温度监控的效率和精度，实现对多个点位的远程管理和监控。

通过使用单片机技术，可以实现对多个温度传感器的同时监测和数据传输，使监控过程更加智能化和便捷化。

这对于各种需要严格控制温度的场合如实验室、制造业、医疗行业等具有重要意义。

无线温度监控系统的研究也有助于推动物联网技术的发展，为智能家居、智能城市等领域打下基础。

通过建立稳定、高效的多点无线温度监控系统，不仅可以提高生产效率，降低能耗，提升产品质量，还可以有效预防事故发生，保障人员安全。

研究基于单片机的多点无线温度监控系统具有重要的现实意义和应用前景。

1.3 研究目的本文旨在设计并实现基于单片机的多点无线温度监控系统，通过对温度传感器采集的数据进行处理和传输，实现对多个监测点的实时监控。

具体目的包括：1. 提高温度监控系统的便捷性和灵活性，使监控人员可以随时随地实时获取监测点的温度数据，为及时处理异常情况提供有力支持；2. 降低监控系统的成本，利用单片机和无线通信模块取代传统的有线连接方式，减少线缆布线成本和维护成本；3. 提升监控系统的稳定性和可靠性，通过精心选型与设计，以及合理的系统实现过程，确保系统能够持续稳定地运行，并提供准确可靠的数据；4. 探索未来监控系统的发展方向，从实际应用情况出发，进一步优化系统性能，并为未来无线温度监控系统的研究和应用奠定基础。

单片机C语言课题设计报告设计题目：温度检测电气系2011级通信技术一班级通信技术一班通才达识，信手拈来通才达识，信手拈来1摘要本课题以51单片机为核心实现智能化温度测量。

利用18B20温度传感器获取温度信号，将需要测量的温度信号自动转化为数字信号，利用单总线和单片机交换数据，最终单片机将信号转换成LCD 可以识别的信息显示输出。

基于STC90C516RD+STC90C516RD+的单片机的智能温度检测系统，的单片机的智能温度检测系统，设计采用18B20温度传感器，其分辨率可编程设计。

本课题设计应用于温度变化缓慢的空间，综合考虑，以降低灵敏度来提高显示精度。

设计使用12位分辨率，因其最高4位代表温度极性，故实际使用为11位半，位半，而温度测量范围为而温度测量范围为而温度测量范围为-55-55-55℃～℃～℃～+125+125+125℃，℃，则其分辨力为0.06250.0625℃。

℃。

设计使用LCD1602显示器，可显示16*2个英文字符，显示器显示实时温度和过温警告信息，和过温警告信息，传感器异常信息设。

传感器异常信息设。

传感器异常信息设。

计使用蜂鸣器做警报发生器，计使用蜂鸣器做警报发生器，计使用蜂鸣器做警报发生器，当温度超过当温度超过设定值时播放《卡农》，当传感器异常时播放嘟嘟音。

单片机C 语言课题设计报告语言课题设计报告电动世界，气定乾坤2目录一、设计功能一、设计功能................................. ................................. 3 二、系统设计二、系统设计................................. .................................3 三、器件选择三、器件选择................................. .................................3 3.1温度信号采集模块 (3)3.1.1 DS18B20 3.1.1 DS18B20 数字式温度传感器数字式温度传感器..................... 4 3.1.2 DS18B20特性 .................................. 4 3.1.3 DS18B20结构 .................................. 5 3.1.4 DS18B20测温原理 .............................. 6 3.1.5 DS18B20的读写功能 ............................ 6 3.2 3.2 液晶显示器液晶显示器1602LCD................................. 9 3.2.1引脚功能说明 ................................. 10 3.2.2 1602LCD 的指令说明及时序 ..................... 10 3.2.3 1602LCD 的一般初始化过程 (10)四、软件设计四、软件设计................................ ................................11 4.1 1602LCD 程序设计流程图 ........................... 11 4.2 DS18B20程序设计流程图 ............................ 12 4.3 4.3 主程序设计流程图主程序设计流程图................................. 13 五、设计总结五、设计总结................................. ................................. 2 六、参考文献六、参考文献................................. ................................. 2 七、硬件原理图及仿真七、硬件原理图及仿真......................... .........................3 7.1系统硬件原理图 ..................................... 3 7.2开机滚动显示界面 ................................... 4 7.3临界温度设置界面 ................................... 4 7.4传感器异常警告界面 (4)电气系2011级通信技术一班级通信技术一班通才达识，信手拈来通才达识，信手拈来3温度温度DS18B20 LCD 显示显示过温函数功能模块能模块传感器异常函数功能模块数功能模块D0D1D2D3D4D5D6D7XT XTAL2AL218XT XTAL1AL119ALE 30EA31PSEN29RST 9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115U180C51X1CRYST CRYSTAL ALC122pFC222pFGNDR110kC31uFVCCGND234567891RP1RESPACK-8VCC0.0DQ 2VCC 3GND 1U2DS18B20R24.7K LCD1LM016LLS2SOUNDERMUC八、程序清单八、程序清单................................. .................................5 一、设计功能·由单片机、温度传感器以及液晶显示器等构成高精度温度监测系统。

基于51单片机的多点温度检测系统设计作者：程院莲来源：《数字技术与应用》2012年第11期摘要：多点温度检测系统由下位机和上位机两大部分组成。

下位机选用AT89C51单片机和DS18B20数字温度传感器为核心器件，实现温度的检测并提供标准RS232通信接口。

上位机实现数据处理与显示，选用通用PC。

该系统可应用于在工业及民用常温多点监测场合，如仓库测温、空调系统的温度检测等领域。

关键词：单片机 DS18B20 温度检测单总线中图分类号：TP274 文献标识码：A 文章编号：1007-9416（2012）11-0008-02运用主从分布式思想，下位机（单片机）实现各点温度数据的实时采集和处理，上位机（PC机）则显示各点温度值，采用RS-232串行通讯标准，组成两级分布式多点温度测量的巡回检测系统，实现远程控制。

该系统具有巡检速度快，扩展性好，成本低的特点，可以应用在工业及民用常温多点监测场合。

如粮食仓储系统、医疗与健诊的温度测试、空调系统的温度检测等。

1、系统设计方案在多点测温系统中，传统的测温方法是将模拟信号远距离采样进行AD转换，而为了获得较高的测温精度，就必须采用措施解决由长线传输，多点测量切换及放大电路零点漂移等造成的误差补偿问题。

采用数字温度芯片DS18B20测量温度，输出信号全数字化。

便于单片机处理及控制，省去传统的测温方法的很多外围电路。

且该芯片的物理化学性很稳定，它能用做工业测温元件，此元件线形较好。

在0—100摄氏度时，最大线形偏差小于1摄氏度。

DS18B20的最大特点之一采用了单总线的数据传输，由数字温度计DS1820和微控制器AT89C51构成的温度测量装置，它直接输出温度的数字信号，可直接与计算机连接。

这样，测温系统的结构就比较简单，体积也不大，且由于AT89C51可以带多个DSB1820，因此可以非常容易实现多点测量.轻松的组建传感器网络。

系统设计方案框图如图1所示。

2、下位机硬件设计下位机的功能主要包括：多点温度测试及其相关处理，与上位机通讯传输温度数据。

基于单片机的温度测控系统的设计在现代的工业领域和生活中，温度测控系统被广泛应用，以监测和控制温度。

本文将介绍一个基于单片机的温度测控系统设计。

1.系统概述该系统的设计目标是能够测量和监控环境中的温度，并能自动调节温度以保持设定的温度。

该系统由传感器模块、数据处理模块和执行器模块组成。

2.传感器模块传感器模块用于测量环境中的温度。

在该系统中，我们可以使用温度传感器来实现温度测量。

常见的温度传感器有热电偶、热电阻等。

传感器模块将温度数据传输给数据处理模块。

3.数据处理模块数据处理模块基于单片机来实现。

单片机通过接收传感器模块传输的温度数据，进行数据处理和判断，并决定是否需要调节温度。

数据处理模块还可以设置一个温度阈值，当环境温度超过或低于该阈值时，触发执行器模块进行温度调节。

4.执行器模块执行器模块是用来调节环境温度的关键。

在该系统中，我们可以使用电热器或制冷器来调节温度。

执行器模块会根据数据处理模块的控制信号来决定是否打开或关闭电热器或制冷器，以达到设定的温度。

5.界面设计为了方便用户的操作和监控，我们可以设计一个用户界面模块。

用户界面模块可以通过LCD显示屏展示当前环境温度和设定的温度，并提供一些按键用于设置温度阈值。

用户可以通过按键来设置温度阈值，同时可以看到当前温度和设定的温度。

6.系统工作流程系统的工作流程如下：-传感器模块测量环境温度，并将温度数据传输给数据处理模块。

-数据处理模块接收温度数据，并进行处理和判断。

-如果环境温度超过或低于设定的温度阈值，数据处理模块触发执行器模块进行温度调节。

-执行器模块根据数据处理模块的控制信号，打开或关闭电热器或制冷器，以调节环境温度。

-用户可以通过用户界面模块设置温度阈值，同时可以实时监控当前温度和设定的温度。

7.系统优化为了进一步优化系统的性能，我们可以考虑以下几个方面：-引入PID控制算法，以提高温度的稳定性和控制精确度。

-添加温度报警功能，当环境温度超过一定范围时，触发警报。

基于单片机的温度测量系统毕业设计论文摘要：本文设计了一种基于单片机的温度测量系统。

该系统主要由传感器、单片机、显示屏等组成，通过传感器获取环境温度数据，由单片机进行数据处理和显示，并通过显示屏将温度数据以直观的形式展现出来。

通过与市场上现有的温度测量设备对比，本系统具有体积小、功耗低、精确度高、价格便宜等优点。

该系统在工业生产、科研实验等领域具有广泛应用前景。

关键词：单片机；温度测量；传感器；显示屏第一章引言1.1研究背景温度是工业生产和科学研究中的一个重要参数，对于保证生产质量、保障实验准确性具有至关重要的作用。

在现有的温度测量设备中，电子温度计是一种常见的测量方法。

然而，由于传统电子温度计通常体积较大、功耗较高，不便携，而且价格较高，因此有必要设计一种体积小、功耗低、价格便宜的新型温度测量系统。

1.2研究目的本文的研究目的是设计一种基于单片机的温度测量系统，以提供一种便携、实用的温度测量解决方案。

通过传感器采集环境温度数据，通过单片机进行数据处理和显示，并通过显示屏将温度数据以直观的形式展现出来。

第二章原理与方法2.1系统组成在本系统中，主要使用了DS18B20数字温度传感器、STC89C52单片机、液晶显示屏等元件。

其中DS18B20传感器采用了一线总线通信，可直接与STC89C52单片机进行通信。

单片机通过扫描传感器获取温度数据，并通过液晶显示屏进行显示。

2.2系统设计系统的设计主要分为硬件设计和软件设计两部分。

硬件设计包括传感器和单片机的连接电路设计，以及显示屏的驱动电路设计。

软件设计包括单片机程序的编写和液晶显示屏的显示程序设计。

第三章系统实现3.1传感器连接电路设计通过DS18B20传感器的一线总线接口，将其与STC89C52单片机相连。

传感器的数据线连接到单片机的P2口，同时需要上拉电阻器上拉电平。

3.2显示屏驱动电路设计显示屏使用了基于平行接口的1602型液晶显示屏，根据显示屏的规格书，设计了驱动电路。

基于单片机的智能温度测量系统设计摘要传统检测温度的方法是用模拟温度传感器。

信号经取样、放大后通过模数转换，再交给单片机处理。

这种方法经过众多器件，易受干扰、不易控制且精度不高。

本文介绍了一种基于单片机的智能温度测量系统，系统主要通过对单总线可编程温度传感器DS18B20的特性及其工作原理进行了分析、研究，显示模块由两位一体的共阳数码管和两个9012组成。

并以AT89C51单片机为开发平台，通过相应的软、硬件设计开发出具有实用价值的智能温度测量系统。

该测温系统能取得并显示8点的温度数据，可直接应用在一些需要测量温度的场合。

本设计的多点温度测量系统由单片机、温度传感器、显示电路、报警电路、通信模块共5个模块组成。

本文对以上五个部分的软硬件设计作了详细的阐述，介绍了核心芯片的选型，外围电路的连接，芯片与芯片之间的连接电路，程序设计方法和相应的软件程序。

本系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。

关键词：单片机，温度传感器，共阳数码管AbstractTraditional testing temperature method is to use simulated temperature sensor. Signal by sampling, amplification, then delivered by frequency-field SCM processing. This method after numerous device, easy interference, not easy to control and the precision is not high. This paper introduces a kind of intelligent temperature measurement based on single-chip microcomputer system, mainly through single bus programmable temperature sensor DS18B20 characteristic and work principle are studied and the display module consists of two one of Yang digital tubes and two 9012 composition. And with AT89C51 for development platform, and through the corresponding software and hardware design develop practical intelligent temperature measuring system. The temperature measuring system can obtain and display the 8 o 'clock temperature data, which can be directly applied in some requires measuring temperature occasion. This design of multi-point temperature measuring system by single-chip microcomputer, temperature sensors, display circuit, alarm circuit, communication module totally 5 module. In this paper, the design of the software and hardware above five parts for detail, introduces the core chip periphery, circuit connection, chip and cmos circuit connection between, program design method and the corresponding software programs. This system structure is simple, strong anti-jamming capability, suitable for a harsh environment temperature measurement on the site, have broad application prospect.Keywords: single-chip microcomputer, temperature sensor, Total Yang digital tube第1章绪论1.1 课题的研究背景及意义温度是一种最基本的环境参数，人民的生活与环境的温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要的意义。

基于单片机的多点无线温度监控系统设计前言在工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。

其中，温度控制也越来越重要。

在工业生产的很多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。

采用单片机对温度进行控制不仅具有控制方便、简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。

因此，单片机对温度的控制问题是一个工业生产中经常会遇到的控制问题。

单片机是一种集CPU、RAM、ROM、I/O接口和中断系统等部分于一体的器件，只需要外加电源和晶振就可实现对数字信息的处理和控制。

因此，单片机广泛用于现代工业控制中。

随着“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。

传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。

因此，了解并掌握各类传感器的基本结构、工作原理及特性是非常重要的。

由于传感器能将各种物理量、化学量和生物量等信号转变为电信号，使得人们可以利用计算机实现自动测量、信息处理和自动控制，但是它们都不同程度地存在温漂和非线性等影响因素。

传感器主要用于测量和控制系统，它的性能好坏直接影响系统的性能。

因此，不仅必须掌握各类传感器的结构、原理及其性能指标，还必须懂得传感器经过适当的接口电路调整才能满足信号的处理、显示和控制的要求，而且只有通过对传感器应用实例的原理和智能传感器实例的分析了解，才能将传感器和信息通信和信息处理结合起来，适应传感器的生产、研制、开发和应用。

另一方面，传感器的被测信号来自于各个应用领域，每个领域都为了改革生产力、提高工效和时效，各自都在开发研制适合应用的传感器，于是种类繁多的新型传感器及传感器系统不断涌现。

温度传感器是其中重要的一类传感器。

其发展速度之快，以及其应用之广，并且还有很大潜力。

为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。

目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1选题的背景 (1)1.2课题研究的目的和意义 (1)1.3本文的结构 (1)2 系统总体方案设计 (1)2.1总体方案设计 (2)2.2部分模块方案选择 (3)2.2.1单片机的选择 (3)2.2.2温度检测方式的选择 (3)2.2.3显示部分的选择 (4)2.2.4电源模块的选择 (4)3 硬件电路的设计 (4)3.1 硬件电路设计软件 (4)3.2系统整体原理图 (5)3.3单片机最小系统电路 (6)3.4单片机的选型 (7)3.5温度测量模块 (8)3.5.1 DS18B20概述 (8)3.5.2 DS18B20测温工作原理 (11)3.5.3 DS18B20温度传感器与单片机的接口电路 (12)3.6 显示模块 (13)3.7 按键以及无线遥控模块 (15)3.7.1按键的相关知识 (15)3.7.2 5伏带解码四路无线接收板模块 (16)3.8 报警及指示灯模块 (18)3.9 电源模块 (19)4 系统软件设计及仿真部分 (20)4.1软件设计的工具 (20)4.1.1程序编写软件 (20)4.1.2仿真软件 (21)4.2各模块对应的软件设计 (22)4.2.1显示模块的程序 (22)4.2.2温度测量的程序 (26)4.2.3报警系统程序 (32)4.2.4按键程序 (33)4.2.5总体程序 (35)5 实物制作 (37)5.1电源部分 (37)5.2单片机最小系统部分 (37)5.3 总体实物 (37)6 总结 (38)7 致谢 (39)参考文献 (40)附录一 (41)附录二 (49)基于单片机的温度测量系统摘要随着测温系统的极速的发展，国外的测量系统已经很成熟，产品也比较多。

近几年来，国内也有许多高精度温度测量系统的产品，但是对于用户来说价格较高。

随着市场的竞争越来越激烈，现在企业发展的趋势是如何在降低成本的前提下，有效的提高生产能力。

集成电路课程设计课题：基于AT89C51单片机的多点温度测量系统设计姓名：韩颖班级：测控12-1学号：指导老师：汪玉坤日期：目录一、绪论二、总体方案设计三、硬件系统设计1主控制器2 显示模块3温度采集模块（1）DS18B20的内部结构（2）高速暂存存储器（3）DS18B20的测温功能及原理（4）DS18B20温度传感器与单片机的连接（5）单片机最小系统总体电路图四、系统软件设计五、系统仿真六、设计总结七、参考文献八、附源程序代码一、绪论在现代工业控制中和智能化仪表中，对于温度的控制，恒温等有较高的要求，如对食品的管理，冰箱的恒温控制，而且现在越来越多的地方用到多点温度测量，比如冰箱的保鲜层和冷冻层是不同的温度这就需要多点的测量和显示可以让用户直观的看到温度值，并根据需要调节冰箱的温。

它还在其他领域有着广泛的应用，如：消防电气的非破坏性温度检测，电力、电讯设备之过热故障预知检测，空调系统的温度检测。

温度检测系统应用十分广阔。

本设计采用DALLAS最新单线数字温度传感器DS18B20 简介新的"一线器件"体积更小、适用电压更宽、更经济DALLAS 半导体公司的数字化温度传感器DS18B20是世界上第一片支持"一线总线"，测量温度范围为-55°C~+125°C，在-10~+85°C范围内,精度为±0.5°二、设计过程及工艺要求1、基本功能（1）检测两点温度（2）两秒间隔循环显示温度2、主要技术参数测温范围：-30℃到+99℃测量精度：0.0625℃显示精度：0.1℃显示方法：LCD循环显示3、系统设计系统使用AT89C51单片机对两个DS18B20进行数据采集，并通过1602LCD液晶显示器显示所采集的温度。

DS18B20以单总线协议工作，51单片机首先分别发送复位脉冲，使信号上所有的DS18B20芯片都被复位，程序先跳过ROM，启动DS18B20进行温度变换，再读取存储器的第一位和第二位读取温度，通过IO口传到1602LCD显示。

基于单片机的多点分布式温度监控系统摘要本文设计了一个多点分布式温度测控系统，该系统结构简单、性能可靠，可以进行远程多点数据采集与控制，并具有数据存储、温度曲线显示等数据库功能。

关键词单片机；mcgs；通讯；dde中图分类号tp29 文献标识码a 文章编号 1674-6708（2011）45-0210-021 总体方案本集散控制系统包括上位机和下位机两部分。

下位机是一个以at89s51 单片机为核心的数据采集系统，温度测量采用单线数字温度传感器ds18b20，温度传感器采集的数据通过单总线方式传送给单片机进行数据处理；上位机由一台微机构成，采用昆仑通态mcgs[1] 完成组态软件设计，具有良好的菜单操作方式，可以在线监控和显示所有测温点实时温度值。

并具有数据库管理功能：实时温度曲线和历史温度曲线显示以及数据打印等功能。

上位机和下位机通过vb[2]程序实现通讯连接。

2 单片机与ds18b20通讯ds18b20 是dallas 生产的数字式温度传感器，采用数字化技术，能以数字形式直接输出被测点温度值。

同时采用“单线(1-wire)总线”，可以通过单总线直接与at89s51 单片机i/o 口相连接，进行数据传送。

单片机对18b20 操作流程：1）复位；2）存在脉冲；3）控制器发送rom指令；4）控制器发送存储器操作指令；5）执行或数据读写。

3 单片机与vb通讯采用vb6.0的通信控件mscomm与单片机实现通讯，该通信控件提供了标准的事件处理函数、事件、方法，并通过控件属性对串口参数进行设置，比较容易地解决了串口通信问题[3]。

首先，利用vb6.0建立一个工程，将其命名为at51-vb-mcgs；包含一个窗体form1，将窗体form1的linkmode属性设置为1-source，保证链接数据改变时，目标控件都能自动更新；在窗体上建立一个textbox控件和一个mscomm控件，同时建立一个timer 控件，将其interval属性设置为1000ms，控件timer1用于接受单片机数据。

毕业论文基于单片机的温度测量系统所在系部：电气信息工程系摘要随着社会经济的不断发展，现代农业生产离不开环境控制，本文在对国内外温室智能控制进行深入分析的基础上，针对温室智能化控制存在的诸多因子，将智能传感器监测和单片机控制相结合，提出了基于单片机的温度检测系统设计方案。

本系统采用层次化、模块化设计，整个系统由数据采集系统、单片机控制系统、计算机监控系统组成。

系统以单片机为核心，以多个温度、湿度传感器作为测量元件，通过单片机与智能传感器相连，采集存储智能传感器的测量数据。

在单片机系统中，还要实现程序的扩展存储、数据的实时显示、超限语音报警和数据辅助存储功能。

单片机作为监控计算机与智能传感器连接的中心。

本设计主要做了如下几方面的工作：一是确定系统的总体设计方案，包括其功能设计；设计原则；组成与工作原理；二是进行智能传感器的硬件电路设计；包括硬件电路构成及测量原理；温度传感器的选择；单片机的选择；输入输出通道设计；三是进行了调试和仿真，包括硬件仿真和软件仿真。

关键词：AT89C2051 单片机DS18B20 温度测量AbstractWith the socio-economic development, modern agricultural production can not be separated from environmental control, this article in the greenhouse at home and abroad to conduct in-depth analysis of intelligent control based on the existence of intelligent control for greenhouse many factors, the intelligent sensor monitoring and single-chip control by combining single-chip based on the temperature detection system design.The system uses a hierarchical, modular design, the entire system by the data acquisition system, single-chip control system, computer monitoring system. System to single-chip microcomputer as the core to a number of temperature and humidity sensor as a measurement component, through the single-chip smart sensor and connected to the storage collection of intelligent sensor measurement data. In single-chip system, but also the realization of the extended stored procedures, data, real-time display, alarm and data overrun voice auxiliary storage. Single-chip computer as a monitor connected with the center of intelligent sensors.The design made the following main aspects: First, the overall design of the system, including its functional design; design principles; the composition and working principle; Second, an intelligent sensor hardware circuit design; including hardware and measurement circuit principle; the choice of temperature sensor; SCM choice; input and output channel design; Third, we carried out the testing and simulation, including hardware simulation and software simulation.Keywords：AT89C2051 Single-Chip Microcomputer DS18B20 Temperature Measurement;目录摘要 (ii)Abstract (iii)1 绪论 (1)1.1 单片机温度测量系统的选题背景 (1)1.2 单片机温度测量系统选题的现实意义 (2)1.3 国内外研究现状及其发展 (3)1.3.1 国外温室环境控制 (3)1.3.2 国内温室控制技术 (3)1.3.3 温室环境控制技术的三个发展阶段 (3)1.3.4 温室控制存在的问题 (4)1.4 单片机温度测量系统主要研究的内容 (5)2 单片机温度测量系统总体设计 (6)2.1 单片机温度测量系统的功能设计 (6)2.2 单片机温度测量系统的设计的原则 (6)2.3 单片机温度测量系统的组成与工作原理 (7)3 系统硬件电路的设计 (9)3.1 系统硬件电路构成及测量原理 (9)3.1.1 系统硬件电路构成 (9)3.1.2 系统工作原理 (10)3.1.3 系统主要技术指标 (13)3.2 温度传感器的选择 (13)3.2.1 DS18B20的介绍 (14)3.2.2 DS18B20的性能特点 (14)3.2.3 DS18B20的控制方法 (15)3.2.4 DS18B20的测温原理 (16)3.3 单片机的选择 (16)3.3.1 单片机的概述 (16)3.3.2 AT89C2051芯片的主要性能 (17)3.3.3 AT89C2051芯片的内部结构框图 (17)3.4 输入通道的设计 (18)3.4.1 Pt100温度传感器 (18)3.4.2 A/D转换 (20)3.5 输出通道设计 (22)3.5.1 温控箱的功率调节方式 (22)3.5.2可控硅输出电路 (23)4 系统调试 (25)4.1 TKS仿真器与集成开发环境KEIL (25)4.1.1 TKS仿真器 (25)4.1.2 集成开发环境KEIL (26)4.1.3 利用KEIL开发系统软件流程 (28)4.2 系统硬件调试 (28)4.3 系统软件调试 (29)结论 (31)参考文献 (32)致谢 ............................................................................................................ 错误！未定义书签。
