数字化地质填图操作(野外部分)数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。
1资料收集、背景数据准备1.1资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。
收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。
1.2背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。
如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。
如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。
数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。

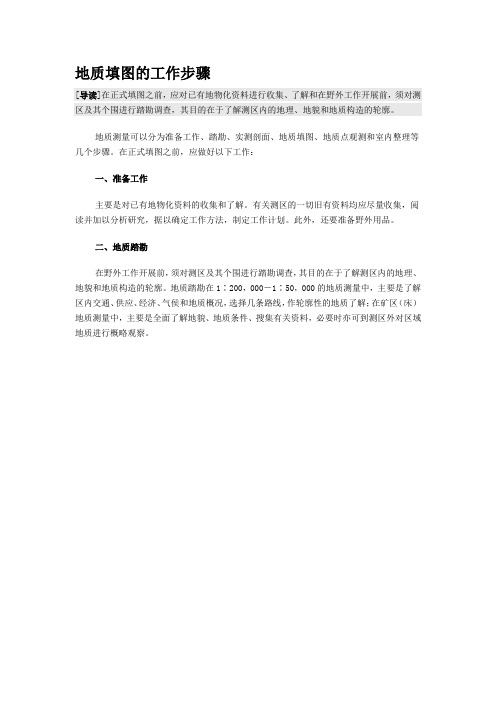

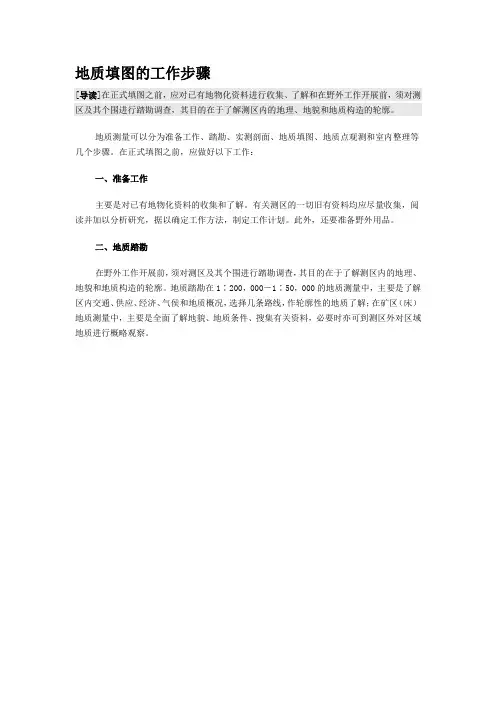

地质填图的工作步骤
[导读]在正式填图之前，应对已有地物化资料进行收集、了解和在野外工作开展前，须对测区及其个围进行踏勘调查，其目的在于了解测区内的地理、地貌和地质构造的轮廓。
地质测量可以分为准备工作、踏勘、实测剖面、地质填图、地质点观测和室内整理等几个步骤。
在正式填图之前，应做好以下工作：
一、准备工作
主要是对已有地物化资料的收集和了解。
有关测区的一切旧有资料均应尽量收集，阅读并加以分析研究，据以确定工作方法，制定工作计划。
此外，还要准备野外用品。
二、地质踏勘
在野外工作开展前，须对测区及其个围进行踏勘调查，其目的在于了解测区内的地理、地貌和地质构造的轮廓。
地质踏勘在1∶200，000－1∶50，000的地质测量中，主要是了解区内交通、供应、经济、气侯和地质概况，选择几条路线，作轮廓性的地质了解；在矿区（床）地质测量中，主要是全面了解地貌、地质条件、搜集有关资料，必要时亦可到测区外对区域地质进行概略观察。
地质填图规程在野外实地观察研究的基础上，按一定比例尺将各种地质体和地质现象填绘在地理底图上而构成地质图的工作过程，简称填图。
1 目的任务1.1 1∶10000～1∶25000 地质填图（以下简称填图）的目的任务是：了解测区地质构造背景和成矿地质条件及区域成矿规律，扩大矿床（区）远景。
1.2 1∶5000～1∶1000 填图的目的任务是全面而详细研究矿床（区）地层、岩石、构造特征；查明矿体分布形态、规模、产状、矿石质量、矿石类型及其空间分布；了解矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、储量计算提供矿区基础地质资料。
2 准备工作2.1 设计编写阶段的准备工作2.1.1 充分利用前人工作成果收集工作区内或大一些范围内有关前人工作的成果资料，并进行认真研究、分析，应收集的资料主要包括：a）测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。
如果有包括测区的小比例尺（1∶50000～1∶250000）地质图也应收集。
b）测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
c）测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度的资料。
d）测区地形图（应与填图比例尺相同或更大的比例尺）、测量控制点等资料。
如果收集不到与矿区填图比例尺相当的地形图，可以用较小比例尺地形图放大后使用或新测地形草图。
e）测区内物化探、重砂、航遥解释等资料。
2.1.2 确定填图比例尺依据矿区的勘查程度及范围大小、地质复杂程度、矿体形态复杂程度等因素，确定矿区填图比例尺。
2.1.3 确定填图范围a）1∶10000～1∶25000填图范围，一般在矿区外围有与已知矿床有地质联系的地质体及矿（化）点，找矿标志明显地段，各种找矿手段（包括地质、物化探、重砂等）发现或圈定的综合异常地段。
b）1∶1000～1∶5000填图范围，通常为矿区或矿段（局限于矿体和近矿围岩分布地段），探矿工程集中布置的地段应位于填图范围的中部。
地质填图工作总结一、任务背景地质填图是一项关键的地质调查工作，旨在对地质构造、岩性分布、地质地貌等进行准确记录和描述，为地质研究和资源勘探提供重要依据。
本次地质填图任务涉及XX地区，目的是对该地区的地质情况进行详细调查和填图，为地质研究和资源开辟提供准确的地质数据。
二、任务目标1. 准确记录和描述地质构造、岩性分布、地质地貌等地质要素；2. 绘制符合地质规范和标准的地质填图图件；3. 提供准确的地质数据，支持地质研究和资源勘探工作。
三、任务步骤1. 前期准备在开始地质填图工作之前，我们进行了充分的前期准备工作。
首先，采集了相关地质调查报告、地质图件和卫星影像等资料，对研究区域的地质情况进行了初步了解。
其次，组织人员进行培训，提高他们的地质填图技能和专业知识。
最后，准备好必要的填图工具和设备，确保工作的顺利进行。
2. 实地调查根据前期准备的资料和目标要求，我们组织了一支由地质专家和测量人员组成的调查队伍，深入研究区域进行实地调查。
在调查过程中，我们使用了测量仪器和工具，记录了地质构造、岩性分布、地貌特征等重要地质要素的数据。
同时，我们还进行了野外采样和实地观察，以获取更准确的地质信息。
3. 数据处理与分析在实地调查结束后，我们对采集到的地质数据进行了处理和分析。
首先，对采样的岩石样品进行了室内分析和实验，以获得更详细的岩性特征和成因解释。
其次，利用GIS软件对采集到的地质数据进行整理和处理，生成为了地质填图所需的图件和数据。
最后，对数据进行了统计和分析，得出了地质填图所需的各项指标和参数。
4. 地质填图在数据处理和分析完成后，我们开始进行地质填图工作。
根据地质规范和标准，我们选择了适当的填图比例和图幅大小，将地质要素准确绘制到填图图件上。
在填图过程中，我们注重绘制的准确性和美观度，确保填图图件的质量达到要求。
5. 质量控制与检查为确保填图工作的质量，我们进行了严格的质量控制和检查。
首先，对填图图件进行了内部审查，确保填图的准确性和一致性。
数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。
1 资料收集、背景数据准备1.1 资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。
收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专着、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。
1.2 背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。
如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。
如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。
数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。
为了满足以上要求必须对数字化的地形数据进行处理。
1:10000地质填图基本要求（网上搜集）一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000-1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sinα·cosβ·sin γ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

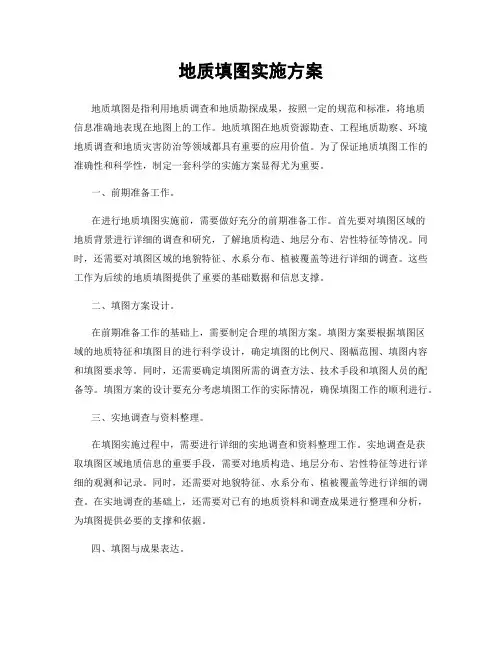

地质填图实施方案地质填图是指利用地质调查和地质勘探成果，按照一定的规范和标准，将地质信息准确地表现在地图上的工作。
地质填图在地质资源勘查、工程地质勘察、环境地质调查和地质灾害防治等领域都具有重要的应用价值。
为了保证地质填图工作的准确性和科学性，制定一套科学的实施方案显得尤为重要。
一、前期准备工作。
在进行地质填图实施前，需要做好充分的前期准备工作。
首先要对填图区域的地质背景进行详细的调查和研究，了解地质构造、地层分布、岩性特征等情况。
同时，还需要对填图区域的地貌特征、水系分布、植被覆盖等进行详细的调查。
这些工作为后续的地质填图提供了重要的基础数据和信息支撑。
二、填图方案设计。
在前期准备工作的基础上，需要制定合理的填图方案。
填图方案要根据填图区域的地质特征和填图目的进行科学设计，确定填图的比例尺、图幅范围、填图内容和填图要求等。
同时，还需要确定填图所需的调查方法、技术手段和填图人员的配备等。
填图方案的设计要充分考虑填图工作的实际情况，确保填图工作的顺利进行。
三、实地调查与资料整理。
在填图实施过程中，需要进行详细的实地调查和资料整理工作。
实地调查是获取填图区域地质信息的重要手段，需要对地质构造、地层分布、岩性特征等进行详细的观测和记录。
同时，还需要对地貌特征、水系分布、植被覆盖等进行详细的调查。
在实地调查的基础上，还需要对已有的地质资料和调查成果进行整理和分析，为填图提供必要的支撑和依据。
四、填图与成果表达。
在完成实地调查和资料整理后，需要进行地质填图和成果表达工作。
地质填图要根据填图方案确定的比例尺和图幅范围进行绘制，准确表现地质信息。
同时，还需要编制填图说明书，对填图成果进行详细的说明和解释。
填图成果要清晰、准确地表达填图区域的地质特征和地质信息，确保填图成果的科学性和可靠性。
五、质量控制与评估。
在地质填图实施过程中，需要进行质量控制与评估工作。
质量控制是保证填图成果质量的重要手段，需要对填图过程中的关键环节和关键数据进行严格的把关和监控。
地质填图工作总结一、引言地质填图工作是地质调查与研究的重要环节，通过对地质现象进行准确记录和绘制，可以为地质学研究、资源勘探和工程建设提供重要的基础数据。
本文将对最近一段时间内进行的地质填图工作进行总结，包括工作目标、方法与流程、数据处理与分析以及存在的问题与改进措施等方面。
二、工作目标本次地质填图工作的目标是对某地区的地质现象进行准确记录和绘制，以建立详细的地质填图数据库，为该地区的地质研究和资源勘探提供支持。
具体目标包括：1. 对地质地貌进行详细的调查，包括地形、地貌类型、地貌发育过程等方面的记录；2. 对地质构造进行准确的测量和绘制，包括断裂、褶皱、岩性分布等方面的记录；3. 对地质岩石进行野外采样和室内分析，获得准确的岩石成分和性质数据；4. 绘制地质填图图件，包括地质图、构造图、岩性分布图等，形成完整的地质填图数据库。
三、方法与流程1. 前期准备：确定调查区域范围、建立调查计划、准备必要的调查工具和设备；2. 地质现象调查：对调查区域内的地形、地貌、构造等地质现象进行详细调查，记录观测数据；3. 野外采样：根据调查目标和需要，对地质岩石进行野外采样，并进行标记和记录；4. 室内分析：将野外采集的地质岩石样品进行室内分析，包括岩石成分、矿物组合、岩石结构等方面的测试；5. 数据处理与分析：对野外调查和室内分析的数据进行整理、处理和分析，提取有用信息；6. 地质填图绘制：根据分析结果，绘制地质填图图件，包括地质图、构造图、岩性分布图等；7. 质量检查与修正：对绘制的地质填图图件进行质量检查，发现问题及时修正；8. 最终成果生成：整理地质填图图件和相关数据，形成最终的地质填图成果。
四、数据处理与分析1. 地质现象数据处理：对调查获得的地质现象数据进行整理和归纳，包括地形、地貌、构造等方面的数据；2. 地质岩石数据处理：对野外采样和室内分析获得的地质岩石数据进行整理和统计，包括岩石成分、矿物组合、岩石结构等方面的数据；3. 数据分析方法：采用统计学方法和地质学分析方法对数据进行分析，包括频率分布分析、相关性分析、岩石分类等；4. 数据可视化：通过绘制图表和制作地质填图图件，将分析结果可视化，便于理解和展示。
地质填图规范(2010-04-21 20:18:31)地质填图1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1穿越法填图穿越法填图在中小比例尺填图中是主要方法。
地质填图工作方法第一章地质填图工作方法一、准备工作1、收集有关资料2、野外地质踏勘二、实测地质剖面建立地层层序，确定填图单元基本掌握：地质剖面布测、分层、记录描述、填表和手标本、样品采集方法，层厚度计算方法，层剖面图和柱状图绘制方法，编写地质剖面小结。
1、剖面位置的选择和比例尺的确定2、实测地质剖面要求3、观察记录和描述方法各种地质体和地质现象，如岩性变化、出露宽度、地质体产状、断层、节理、褶曲要素、矿体、接触关系、蚀变类型等仔细观察，还应对剖面上有意义的地质现象、地貌、古生物层位、矿化现象进行描述。
4、绘制实测剖面图5、绘制柱状图6、编写剖面小结①剖面测制日期、参加人员分工②实测现象、目的、比例尺、剖面长度、各种样品采集数量③剖面自然露头情况、工程布置及工程量④简述岩石地层单位或岩石单元及构造地质特征，如岩性成分、结构、构造、岩相、厚度（宽度）、蚀变类型、断裂、褶皱、沉积韵律等特征。
⑤所测地质体的时代顺序、接触关系。
⑥剖面解决的主要问题以及尚存在的问题，解决问题方法7、确定填图单元明确各地质填图单元的地质意义及特征，作为填图的基本单元及填图依据。
第二章野外地质填图本阶段主要任务：进行路线地质调查，研究地质体的空间形态，相互关系和变化。
填制1：10000的地质图一、观察线与观察点的布置原则1、路线布置以穿越法为主，穿越路线斗争以“U”字型为主布置，对主要地质体、接触带、矿化蚀变琏、标志层等，适当布置，沿走向追踪路线。
2、观察点的密度和布置复杂区：线距点距：100m①地质条件复杂，成矿有利地段线距、点距应适当加密②岩性单一、岩石出露较宽的地区，应定岩性控制点3、观察点的布置原则以能控制各种地质界线和地质要素为原则：一般布置于地层分界线，不同岩石的接触界线、标志层、侵入岩的边界及接触带。
不整合界面（岩相分界线），断裂构造处，褶皱构造的转折处，构造要素测量处，矿化蚀变带一定的观察点。
观察点位置应准确地填绘在野外的地质图上，进行编号，其号码与记录本、素描图、标本等号码要一致。
