冲压模具常见问题汇总及解决方案

冲压磨具结构设计的八大难题解决方案在冲压工艺中，磨具起着至关重要的作用。

磨具的设计和结构直接影响着冲压品质和生产效率等方面。

然而，在磨具设计过程中，常常会遇到一些难题，给冲压加工带来困扰。

本文将介绍冲压磨具结构设计中的八大难题，并提出相应的解决方案。

一、磨损与寿命短冲压磨具在长时间运行中，往往会出现磨损现象，导致寿命变短。

为解决这一问题，可以采用表面硬化或涂层技术增加磨具的硬度和耐磨性。

此外，优化冲压工艺参数，减少磨具的使用次数，也可以延长其寿命。

二、变形与尺寸误差在冲压过程中，磨具容易发生变形，导致冲压件存在尺寸误差。

解决这一问题的方法是在磨具的结构设计中考虑加强刚度和稳定性，采用适当的支撑和导向机构，避免变形影响冲压精度。

三、噪音与振动问题磨具在运行过程中会产生噪音和振动，给操作人员带来不便，并可能影响冲压品质。

为解决这一问题，可以采用减振材料，对磨具进行减振处理。

同时，合理设计磨具的结构，降低振动和噪音传播。

四、换模与调试耗时长传统的磨具设计需要经过多次调试和验证才能达到理想的冲压效果，导致换模和调试的时间成本高。

为解决这一问题，可采用仿真软件进行磨具设计和优化，减少实际试制的次数，提高换模和调试的效率。

五、锻造与切削难度大部分冲压件需要通过锻造或切削等工艺进行成型，然而现有磨具结构难以满足这些复杂工艺要求。

解决这一问题的方法是采用多工位和分模设计，分阶段完成锻造和切削工艺，提高磨具的适应性和灵活性。

六、冲压件测量与质检困难冲压件的测量和质检一直是冲压行业的难题，尤其是对形状复杂的零件。

为解决这一问题，可以借助先进的三维扫描和检测技术，对冲压件进行全面而快速的测量和质检，提高产品的合格率和一致性。

七、磨具设计与优化手段有限目前，磨具设计和优化主要依靠工程师的经验和试验验证，缺乏系统化和科学化的手段。

为解决这一问题，可以借助计算机辅助设计软件和优化算法，进行磨具设计和结构优化，提高设计的准确性和效率。

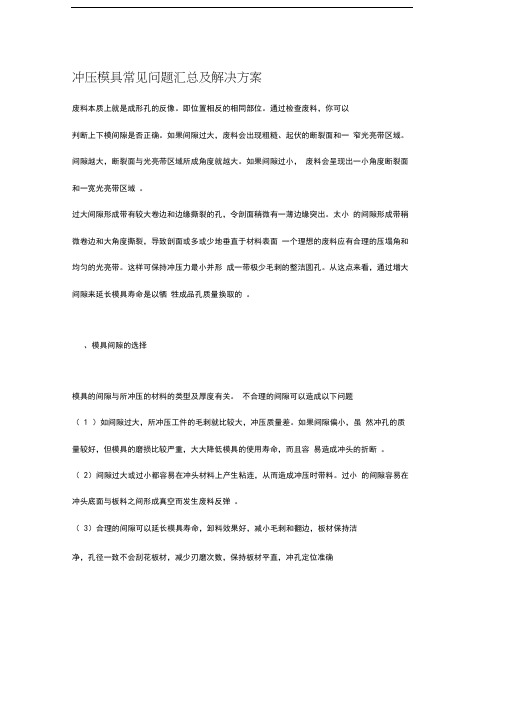

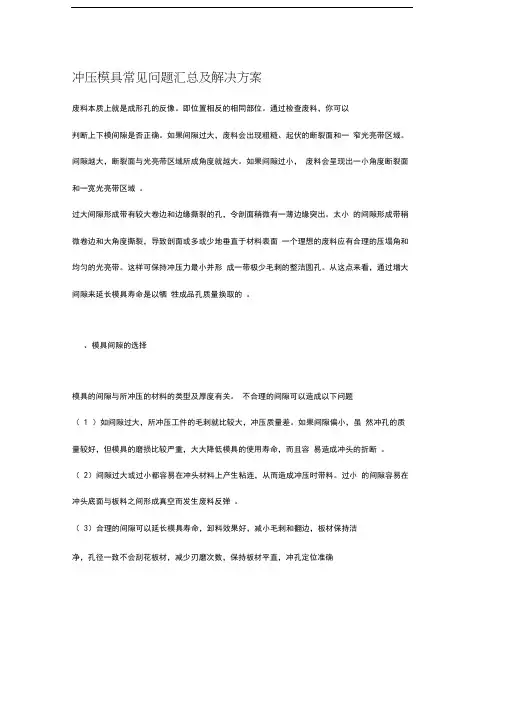

冲压模具常见问题汇总及解决方案废料本质上就是成形孔的反像。

即位置相反的相同部位。

通过检查废料，你可以判断上下模间隙是否正确。

如果间隙过大，废料会出现粗糙、起伏的断裂面和一窄光亮带区域。

间隙越大，断裂面与光亮带区域所成角度就越大。

如果间隙过小，废料会呈现出一小角度断裂面和一宽光亮带区域。

过大间隙形成带有较大卷边和边缘撕裂的孔，令剖面稍微有一薄边缘突出。

太小的间隙形成带稍微卷边和大角度撕裂，导致剖面或多或少地垂直于材料表面一个理想的废料应有合理的压塌角和均匀的光亮带。

这样可保持冲压力最小并形成一带极少毛刺的整洁圆孔。

从这点来看，通过增大间隙来延长模具寿命是以牺牲成品孔质量换取的。

、模具间隙的选择模具的间隙与所冲压的材料的类型及厚度有关。

不合理的间隙可以造成以下问题（1 ）如间隙过大，所冲压工件的毛刺就比较大，冲压质量差。

如果间隙偏小，虽然冲孔的质量较好，但模具的磨损比较严重，大大降低模具的使用寿命，而且容易造成冲头的折断。

（2）间隙过大或过小都容易在冲头材料上产生粘连，从而造成冲压时带料。

过小的间隙容易在冲头底面与板料之间形成真空而发生废料反弹。

（3）合理的间隙可以延长模具寿命，卸料效果好，减小毛刺和翻边，板材保持洁净，孔径一致不会刮花板材，减少刃磨次数，保持板材平直，冲孔定位准确请参照下表选择模具间隙（表中数据为百分数）三、如何提高模具的使用寿命对用户来讲，提高模具的使用寿命可以大大降低冲压成本。

影响模具使用寿命的因素如下：1、材料的类型及厚度；2、是否选择合理的下模间隙；3、模具的结构形式；4、材料冲压时是否有良好的润滑；5 、模具是否经过特殊的表面处理；6 、如镀钛、碳素氮化钛；7、上下转塔的对中性；8 、调整垫片的合理使用；9、是否适当采用斜刃口模具；10 、机床模座是否已经磨损四、冲压特殊尺寸孔应注意的问题（1）最小孔径冲φ0.8 ——φ范1.围6 的冲孔请用特殊冲头。

（2）厚板冲孔时，相对于加工孔径，请使用大一号的模具。

不锈钢压坑冲孔模常见问题及处理方法一、毛刺原因：有间隙、不均匀、刀口磨损，冲针强度不够。

二、变形原因：有弧度不对时，适当调节镶套高度或弧度。

冲针上的压退料橡胶的大小，高度与产品接触的贴合度也有影响。

三、压印产品外表面压印由压料板引起，所以压料板要尽可能光滑，如果有贴胶布，查看胶布内是否有异物。

内表面压印则看孔模是否有碰伤，是否光滑，点状压印看孔模上是否有白色粉末状抛光砂粒。

关于冲孔模另议尽可能增加冲针强度，尺寸过小的冲针改为T型结构增加强度，将冲针端面改为半抛或月牙形，减少冲击强度。

冷铆模常见问题分析及解决方法一、自动线类红点螺纹系列a复底片以外的螺纹不清晰，须车深复底片处b复底片边沿压不紧（起缝）则须加高台阶c复底片处螺蚊不清晰，车模复底片以外的平面30/32T5 花纹不清晰a车矮下模镶件b车低上模复底片处，复底片压不满c车低上模复底片以外的平面，内圈压不满则加大斜度，外圈压不满则减小斜度。

30/32R1a. 螺纹内圈压不满，加大上模斜度b.外圈压不清晰，减小上模斜度（标准值Φ220处至中心斜0.3mm)。

二、铆锅类a. 锅内R角起槽，则重配R角b. 锅内变形严重，则重配R角（标准为从锅底平面起至R角，保证一指宽贴合度）。

复底片压不满则重配下模斜度；内圈压不满，斜度加大；外圈压不满，斜度减少。

字唛不清晰，对应的锅内表面未压紧，则重配字唛高度。

①重配较高的商标维持生产②将下模商标孔车至标准尺寸L=39.5mm<注：斜度、台阶需同时降低，保证斜度及各工作面的相对高度>。

三、铆片类1.商标处压不死，同上2 片内表面有感a. 调整弹胶高度一致，b.适当减少压力3 复底片压不满，内圈空则加大斜度；外圈空则减少斜度复底片边缘起缝，加高边缘处台阶高度，保证台阶直径和复底片直径相等或大0.1~0.15mm铝制品冷铆模具常见问题及处理办法常见问题1.台阶变矮。

磨损，按原数据加深（约0.6~0.7mm）2.商标孔变深（39.5mm）按原数据重车/重配高商标3.内表面有平感① 适当减小压力② 检查弹胶高度是否一致③ 检查下工作台平行度（模具是否放平）④ 复打类须对正上/下模4.复底片外圆分级①检查复底片冲孔是否单边②适当加大该处直径复打类①26/28G下模每批均需重车下模（孔位易变深）②1000T压力机（中间那台）和1600T压力机打片效果完全不同，维修时需仔细询问。

冲压是大批量零件成型生产实用工艺之一。

在冲压生产过程中，模具出现的问题最多，它是整个冲压生产要素中最重要的因素。

直接影响到生产效率和成本。

影响到产品的交货周期。

模具问题主要集中在模具损坏、产品质量缺陷和模具的刃磨方面，它们长期困扰着行业生产。

只有正确处理这几个关键点。

冲压生产才能够顺利进行。

1 模具故障模具故障是冲压生产中最容易出现的问题，常常造成停产，影响产品生产周期。

因此，必须尽快找到模具故障原因，合理维修。

1.1 模具损坏模具损坏是指模具开裂、折断、涨开等，处理模具损坏问题，必须从模具的设计、制造工艺和模具使用方面寻找原因。

首先要审核模具的制造材料是否合适，相对应的热处埋工艺是否合理。

通常，模具材料的热处理工艺对其影响很大。

如果模具的淬火温度过高，淬火方法和时间不合理，以及回火次数和温度、肘间选择不当，都会导致模具进入冲压生产后损坏。

落料孔尺寸或深度设计不够，容易使槽孔阻塞，造成落料板损坏。

弹簧力设计太小或等高套不等高，会使弹簧断裂、落料板倾斜．造成重叠冲打，损坏零件。

冲头固定不当或螺丝强度不够．会导致冲头掉落或折断。

模具使用时，零件位置、方向等安装错误或螺栓紧固不好。

工作高度调整过低、导柱润滑不足。

送料设备有故障，压力机异常等，都会造成模具的损坏。

如果出现异物进入模具、制件重叠、废料阻塞等情况未及时处理，继续加工生产，就很容易损坏模具的落料板、冲头、下模板和导柱。

1.2 卡模冲压过程中，一旦模具合模不灵活，甚至卡死，就必须立即停止生产，找出卡模原因，排除故障。

否则，将会扩大故障，导致模具损坏。

引起卡模的主要原因有：模具导向不良、倾斜。

或模板间有异物，使模板无法平贴；模具强度设计不够或受力不均。

造成模具变形，例如模座、模板的硬度、厚度设计太小，容易受外力撞击变形；模具位置安装不准，上下模的定位误差超差。

或压力机的精度太差，使模具产生干涉；冲头的强度不够、大小冲头位置太近，使模具的侧向力不平衡。

冲压模具常见问题与维修方法模具的维护要领连续模的维护;须做到细心、耐心、按部就班;切忌盲目从事..因故障修模时需附有料带;以便问题的查询..打开;对照料带;检查模具状况;确认故障原因;找出问题所在;再进行模具清理;方可进行拆模..拆模时受力要均匀;针对脱料弹簧在固定板与脱料板..模具的维护要领:连续模的维护;须做到细心、耐心、按部就班;切忌盲目从事..因故障修模时需附有料带;以便问题的查询..打开模具;对照料带;检查模具状况;确认故障原因;找出问题所在;再进行模具清理;方可进行拆模..拆模时受力要均匀;针对脱料弹簧在固定板与卸料板之间和卸料弹簧直接顶在内导柱上的模具结构;其脱料板的拆卸要保证脱平衡弹出;脱料板的倾斜有可能导致模具内凸模的断裂..1．凸凹模的维护:凸凹模拆卸时应留意模具原有的状况;以便后续装模时方便复原;有加垫或者移位元的要在零件上刻好垫片的厚度并做好记录..更换凸模要试插脱料块、凹模是否顺畅;并试插与凹模间隙是否均匀;更换凹模也要试插与冲头间隙是否均匀..针对修磨凸模后凸模变短需要加垫垫片达到所需要的长度应检查凸模有效长度是否足够..更换已断凸模要查明原因;同时要检查相对应的凹模是否有崩刃;是否需要研磨刃口..组装凸模要检查凸模与固定块或固定板之间是否间隙足够;有压块的要检查是否留有活动余量..组装凹模应水平置入;再用平铁块置如凹模面上用铜棒将其轻敲到位;切不可斜置强力敲入;凹模底部要倒角..装好后要检查凹模面是否与模面相平..凸模凹模以及模芯组装完毕后要对照料带做必要检查;各部位是否装错或装反;检查凹模和凹模垫块是否装反;落料孔是否堵塞;新换零件是否需要偷料;需要偷料的是否足够;模具需要锁紧部位是否锁紧..注意做脱料板螺丝的锁紧确认;锁紧时应从内至外;平衡用力交叉锁紧;不可先锁紧某一个螺丝再锁紧另一个螺丝;以免造成脱料板倾斜导致凸模断裂或模具精度降低..2．脱料板的维护:脱料板的拆卸可先用两把起子平衡撬起;再用双手平衡使力取出..遇拆卸困难时;应检查模具内是否清理干净;锁紧螺丝是否全部拆卸;是否应卡料引起的模具损伤;查明原因再做相应处理;切不可盲目处置..组装脱料板时先将凸模和脱料板清理乾净;在导柱和凸模导入处加润滑油;将其平稳放入;再用双手压到位;并反复几次..如太紧应查明原因导柱和导套导向是否正常;各部位是否有损伤;新换凸模是否能顺利过脱料板位置是否正确;;查明原因再做相应处理..固定板有压块的要检查脱料背板上脱料是否足够..脱料板与凹模间的材料接触面;长时间冲压产生压痕脱料板与凹模间容料间隙一般为料厚减0.03-0.05mm;当压痕严重时;会影响材料的压制精度;造成产品尺寸异常、不稳定等;需对脱料镶块和脱料板进行维修或重新研磨..等高套筒应作精度检查;它不等高时会导致脱料板倾斜;其精密导向、平稳弹压功能将遭到破坏;须加以维护...3．导向部位检查:导柱、导套配合间隙如何;是否有烧伤或磨损痕迹;模具导向的给油状态是否正常;应作检查..导向件的磨损及精度的破坏;使模具的精度降低;模具的各个部位就会出现问题;故必须作适当保养以及定期的更换..检查导料件的精度;若导料梢正钉磨损;已失去应有的料带导正精度及功能;必须进行更换..检查弹簧状况脱料弹簧和顶料弹簧等;看其是否断裂;或长时间使用虽未断裂;但已疲劳失去原有的力度;必须作定期的维护、更换;否则会对模具造成伤害或生产不顺畅..4．模具间隙的调整:模芯定位孔因对模芯频繁、多次的组合而产生磨损;造成组装后间隙偏大组装后产生松动或间隙不均产生定位偏差;均会造成冲切后断面形状变差;凸模易断;产生毛刺等;可透过对冲切后断面状况检查;作适当的间隙调整..间隙小时;断面较少;间隙大时;断面较多且毛边较大;以移位元的方式来获得合理的间隙;调整好后;应作适当记录;也可在凹模边作记号等;以便后续维护作业..日常生产应注意收集保存原始的模具较佳状况时的料带;如后续生产不顺畅或模具产生变异时;可作为模具检修的参考..另外;辅助系统如顶料销是否磨损;是否能顶料;导料梢正钉及衬套是否已磨损;应注意检查并维护..二．模具常见故障产生的原因.处理对策在级进模的冲压生产中;针对冲压不良现象必须做到具体分析;采取行之有效的处理对策;从根本上解决所发生之问题;如此才能降低生产成本;达到生产顺畅..以下就生产中常见的冲压不良现象其产生的原因及处理对策分析如下;供模具维修人员参考..1．冲件毛边.1原因：A、刀口磨损；B、间隙过大研修刀口后效果不明显；C、刀口崩角;D、间隙不合理上下偏移或松动；E、模具上下错位..2对策：A、研修刀口；B、控制凸凹模加工精度或修改设计间隙；C、研修刀口；D、调整冲裁间隙确认模板穴孔磨损或成型件加工精度等问题；E、更换导向件或重新组模..2．跳屑压伤1原因：A、间隙偏大；B、送料不当；C、冲压油滴太快;油粘；D、模具未退磁；E、凸模磨损;屑料压附於凸模上；F、凸模太短;插入凹模长度不足；G、材质较硬;冲切形状简单；H、应急措施..2对策：A、控制凸凹模加工精度或修改设计间隙；B、送至适当位置时修剪料带并及时清理模具；C、控制冲压油滴油量;或更换油种降低粘度；D、研修后必须退磁冲铁料更须注意；E、研修凸模刀口；F、调整凸模刃入凹模长度；G、更换材料;修改设计..凸模刃入端面装顶出或修出斜面或弧性注意方向..减少凸模刃部端面与屑料之贴合面积；H、减小凹模刃口的锋利度;减小凹模刃口的研修量;增加凹模直刃部表面的粗糙度被覆;采用吸尘器吸废料..降低冲速;减缓跳屑..3．屑料阻塞1原因：A、漏料孔偏小；B、漏料孔偏大;屑料翻滚；C、刀口磨损;毛边较大；D、冲压油滴太快;油粘；E、凹模直刃部表面粗糙;粉屑烧结附着於刃部；F、材质较软；G、应急措施..2对策：A、修改漏料孔；B、修改漏料孔；C、刃修刀口；D、控制滴油量;更换油种；E、表面处理;抛光;加工时注意降低表面粗糙度；更改材料;F、修改冲裁间隙；G、凸模刃部端面修出斜度或弧形注意方向;使用吸尘器;在垫板落料孔处加吹气..4．下料偏位尺寸变异1原因：A、.凸凹模刀口磨损;产生毛边外形偏大;内孔偏小；B、设计尺寸及间隙不当;加工精度差；C、下料位凸模及凹模镶块等偏位;间隙不均；D、导正销磨损;销径不足；E、导向件磨损；F、送料机送距、压料、放松调整不当；G、模具闭模高度调整不当；H、脱料镶块压料位磨损;无压料强压功能材料牵引翻料引发冲孔小；I、卸料镶块强压太深;冲孔偏大；J、冲压材料机械性能变异强度延伸率不稳定；K、冲切时;冲切力对材料牵引;引发尺寸变异..2对策：A、研修刀口；B、修改设计;控制加工精度；C、调整其位置精度;冲裁间隙；D、更换导正销；E、更换导柱、导套；F、重新调整送料机；G、重新调整闭模高度；H、研磨或更换脱料镶块;增加强压功能;调整压料；I、减小强压深度；J、更换材料;控制进料质量；K、凸模刃部端面修出斜度或弧形注意方向;以改善冲切时受力状况..许可时下料部位於卸料镶块上加设导位功能..5．卡料1原因：A、送料机送距、压料、放松调整不当；B、生产中送距产生变异；C、送料机故障；D、材料弧形;宽度超差;毛边较大；E、模具冲压异常;镰刀弯引发；F、导料孔径不足;上模拉料；G、折弯或撕切位上下脱料不顺；H、导料板之脱料功能设置不当;料带上带；I、材料薄;送进中翘曲；J、模具架设不当;与送料机垂直度偏差较大..2对策：A、重新调整；B、重新调整；C、调整及维修；D、更换材料;控制进料质量；E、消除料带镰刀弯；F、研修冲导正孔凸、凹模；G、调整脱料弹簧力量等；H、修改导料;防料带上带；I、送料机与模具间加设上下压料;加设上下挤料安全开关；J、重新架设模具..6．料带镰刀弯1原因：A、冲压毛边特别是载体上；B、材料毛边;模具无切边；C、冲床深度不当太深或太浅；D、冲件压伤;模内有屑料；E、局部压料太深或压到部局部损伤；F、模具设计..2对策：A、研修下料刀口;B、更换材料;模具加设切边装置；C、重调冲床深度；D、清理模具;解决跳屑和压伤问题；E、检查并调整各位脱料及凹模镶块高度尺寸正确;损伤位研修；F、采用整弯机构调整..7．凸模断裂崩刃1原因：A、跳屑、屑料阻塞、卡模等导致；B、送料不当;切半料；C、凸模强度不足；D、大小凸模相距太近;冲切时材料牵引;引发小凸模断；E、凸模及凹模局部过於尖角；F、冲裁间隙偏小；G、无冲压油或使用的冲压油挥发性较强；H、冲裁间隙不均、偏移;凸、凹模发生干涉；I、脱料镶块精度差或磨损;失去精密导向功能；J、模具导向不准、磨损；K、凸、凹模材质选用不当;硬度不当；I、导料件销磨损;m、垫片加设不当..2对策：A、.解决跳屑、屑料阻塞、卡模等问题;B、注意送料;及时修剪料带;及时清理模具；C、修改设计;增加凸模整体强度;减短凹模直刃部尺寸;注意凸模刃部端面修出斜度或弧形;细小部后切；D、小凸模长度磨短相对大凸模一个料厚以上；E、修改设计；F、控制凸凹模加工精度或修改设计间隙;细小部冲切间隙适当加大；G、调整冲压油滴油量或更换油种；H、检查各成形件精度;并施以调整或更换;控制加工精度；I、研修或更换；J、更换导柱、导套;注意日常保养；K、更换使用材质;使用合适硬度；I、更换导料件;m、修正;垫片数尽可少;且使用钢垫;凹模下垫片需垫在垫块下面..8．折弯变形尺寸变异1原因：A、导正销磨损;销径不足；B、折弯导位元部分精度差、磨损；C、折弯凸、凹模磨损压损；D、模具让位不足；E、材料滑移;折弯凸、凹模无导位功能;折弯时未施以预压；F、模具结构及设计尺寸不良；G、冲件毛边;引发折弯不良；H、折弯部位凸模、凹模加设垫片较多;造成尺寸不稳定；I、材料厚度尺寸变异；J、材料机械形能变异..1对策：A、更换导正销；B、重新研磨或更换；C、重新研磨或更换；D、检查;修正；E、修改设计;增设导位及预压功能；F、修改设计尺寸;分解折弯;增加折弯整形等；G、研修下料位刀口;H、调整;采用整体钢垫；I、更换材料;控制进料质量；J、更换材料;控制进料质量..9．冲件高低一模多件时2原因：A、冲件毛边；B、冲件有压伤;模内有屑料；C、凸、凹模折弯位压损或损伤；D、冲剪时翻料；E、相关压料部位磨损、压损；F、相关撕切位撕切尺寸不一致;刀口磨损;G、相关易断位预切深度不一致;凸凹模有磨损或崩刃;H、相关打凸部位凸凹模有崩刃或磨损较为严重;I、模具设计缺陷..2对策：A、研修下料位刀口;B、清理模具;解决屑料上浮问题；C、重新研修或更换新件；D、研修冲切刀口;调整或增设强压功能；E、检查;实施维护或更换；F、维修或更换;保证撕切状况一致;G、检查预切凸、凹模状况;实施维护或更换；H、检查凸、凹模状况;实施维护或更换；I、修改设计;加设高低调整或增设整形工位..10．维护不当1原因：A、模具无防呆功能;组模时疏忽导致装反方向、错位指不同工位等；B、已经偏移过间隙之镶件未按原状复原..2对策:A、修改模具;增防呆功能；B、采模具上做记号等方式;并在组模后对照料带做必要的检查、确认;并做出书面记录;以便查询..在冲压生产中;模具的日常维护作业至关重要;即日常注意检查冲压机及模具是否处于正常状态;如冲压油的供给导向部的加油..模具上机前的检查;刃部的检查;各部位锁紧的确认等;如此可避免许多突发性事故的产生..修模时一定要先想而后行;并认真做好记录积累经验..。

冲压模具疑难问题解决方案一、废料跳穴1、冲头长度不够，按冲头刃口切入凹模一个料厚加1mm更换冲头2、凹模间隙过大，割入子减少间隙或用披覆机减小间隙3、冲头或模板未去磁，将冲头或模板用去磁器去磁二、废料堵穴1、落料孔小或落料孔偏位加大落料孔，使落料顺畅2、落料孔有倒角，加大落料孔去除倒角3、刀口未放锥度，线割锥度或反面扩充孔减小直壁位长度4、刀口直壁位过长，反面钻孔，使刀口直壁位缩短5、刃口崩，造成披锋大，堵料重新研磨刃口三、披锋不良1、刃口崩，造成披锋过大重新研磨刃口2、冲头与凹模间隙过大，线割入块，重新配间隙3、凹模刀口光洁度差，抛光刀口直壁位4、冲头与凹模间隙过小，重新省模，配间隙5、顶料力过大，反向拉出披锋换弹簧，减小顶料力四、切边不齐1、定位偏移调整定位2、有单边成型，拉料加大压料力，调整定位3、设计错误，造成接刀不平重新线割切边刀口镶块4、送料不准调整送料器5、送料步距计算有误重新计算步距，重定接刀位五、冲头易断1、闭合高度过低，冲头切入刀口部位过长调整闭合高度2、材料定位不当，造成冲孔冲头切单边，调整定位或送料装置因受力不均断裂3、下模废料堵死刀口，造成冲头断重新钻大落料孔，使落料顺畅4、冲头的固定部位（夹板）与导向部位修配或重新线割入块使冲头上下顺畅（打板）偏移5、打板导向不良，造成冲头单边受力重新修配打板间隙6、冲头刀口太短，与打板干涉重换冲头，增长刀口部分长度7、冲头固定不好，上下窜动重新固定冲头使之不能上下窜动8、冲头刃口不锋利重新研磨刃口9、冲头表面拉伤，脱料时受力不均重新换冲头10、冲头过细，过长，强度不够重新换冲头类型11、冲头硬度过高，冲头材质不对更换冲头材质，调整热处理硬度六、铁屑1、压筋错位重新计算压筋位置或折弯位置2、折弯间隙过小，挤出铁屑重新调整间隙，或研磨成型块，或研磨成型冲头3、折弯凸模太锋利修R角4、接刀口材料太少重新接刀口5、压筋太窄重新研磨压筋七、抽芽不良1、抽芽底孔中心与抽芽冲子中心不重合造确定正确中心位置，或移动抽芽冲子位置，或移成抽芽－边高－边低甚至破裂动预冲孔位置，或调整定位2、凹模间隙不均匀，造成抽芽－边高－边修配抽芽间隙低甚至破裂3、抽芽底孔不符合要求，造成抽芽高度及重新计算底孔孔径，预冲孔增大或减少直径偏差，甚至破裂八、成型不良1、成型模凸模太锋利，造成材料拉裂成型凸模修R角，刀口处适当修R角2、成型冲头长度不够，造成未能成型计算冲头正确长度调整冲头实际长度以达成型要求3、成型冲头过长，成型处材料压变形，甚确定冲头正确长度，调整冲头实际长度以达到要求至冲头断裂4、成型处材料不够造成拉裂计算展开材料，或修R角，或降低成型高度5、定位不良，造成成型不良调整定位或送料装置6、成型间隙太小造成拉裂或变形调配间隙九、折弯尺寸1、模具没调到位造成角度误差导致尺寸偏调整闭合高度不良或角度差不良2、弹力不够造成角度不良导致尺寸偏差换弹簧3、材质不符合要求造成角度不良导致尺寸换材料或重新调整间隙偏差4、材料厚度偏差引起角度不良导致尺寸偏确定料厚，换材料或重新调整间隙差5、定位不当导致尺寸偏差调整定位使尺寸OK6、设计或加工错误造成折弯公拼块间有间補焊研磨，消除拼块间的间隙，导致折弯尺寸小7、成型公无R角，在角度及其他正常情况成型公修R角下折弯高度偏小8、两边折弯尺寸偏大加压筋9、单边折弯拉料造成尺寸不稳定加大弹簧力，调整定位10、间隙不合理，引起角度不良和尺寸偏差修配间隙11、折刀高度不够，折弯冲头合入折刀太短增加折刀高度，使折弯冲头尽可能合入折刀部队位造成角度不良多一些12、折弯时速度太快，造成折弯根部变形调整速比控，选择合理转速13、结构不合理，折刀未镶入固定模板，重新铣槽，将折刀镶入模板冲压时，造成间隙变大14、成型公热处理硬度不够，造成压线崩或重制成型公压线打平十、不卸料1、定位不当或送料不当调整定位或送料装置2、避位不够修磨避位3、内导柱拉伤，造成打板活动不畅更换内导柱4、冲头拉伤或表面不光滑更换冲头5、顶料销摆布不合理重新摆布顶料销位置6、顶料力不够，或脱料力不够更换顶料弹簧或脱料弹簧7、冲头与夹板打板配合不顺畅修配打板和夹板使冲头配合顺畅8、成型滑块配合不畅修整滑块与导向槽使之配合顺畅9、打板热处理不适，冲压一段时间后变形重新研磨打板，矫正变形10、冲头过长或顶料销长度不够增加顶料销长度或换用长度合适之冲头11、冲头断更换冲头12、模板未云磁，工件往上带给模板去磁十一、送料不顺1、模具没架正，导致料带与送料器及模具重架模具或调整送料器不在同一条直线上2、料带不平调整校平机或更换材料3、不卸料造成送料不顺参照不卸料解决对策4、定位太紧调整定位5、导正销太紧或直壁位太长调整导正销6、冲头固定不好或太长与料带干涉换长度合适之冲头重新固定7、顶料销太短，料带与成型入块相干涉调整顶料销长度，避免干涉8、浮升块位置排配不当调整浮升块位置十二、铆合不良1、模具闭合高度不当铆合不到位调整闭合高度2、工件未放到位，定位偏差调整定位3、铆合前工件不良确认抽芽孔，参考抽芽孔不良解决对策处理确认铆合孔是否倒角，如无倒角则增加倒角4、铆合冲头长度不够换用长度合适之冲头5、铆合冲头不符合要求确认并用符合要求之铆合冲头十三、漏装或装1、不小心组立时细心错冲子2、冲子无方向标记有方向性的冲子做上记号十四、装错螺丝1、不知道模板的厚度了解模板的厚度太长或太短2、不够细心，经验不足选用适当的螺丝十五、拆装模具1、销钉孔没有擦干净将销孔，销钉擦干净，拆模时应先拆定位销时容易损坏装模时，应先用螺丝导正，后打定位销钉孔2、装拆模具程序不对打落销钉时不要碰伤销钉孔十六、定位销1、孔壁拉毛，刮伤致使太紧组模时，细心检查销钉孔是否拉毛，否则应将打不出来销孔重新铰孔2、销孔偏位或下面没有逃孔追加定位销逃孔十七、弹簧太长1、没有注意弹簧孔深度量好弹簧孔深度，算好弹簧的压缩量，重新选择无法下压到2、不够细心，经验不足合适的弹簧下死点。

冲压模具维修知识点汇总冲压模具作为一种常见的工具，在制造业中起着至关重要的作用。

然而，在长时间的使用中，冲压模具常常会出现磨损、损坏等问题，需要进行维修和保养。

本文将介绍一些冲压模具维修的知识点，旨在帮助读者更好地了解和处理冲压模具的问题。

1. 冲压模具的常见问题冲压模具在使用过程中，常常会遇到以下几类问题：（1）磨损：冲压模具由于长时间的摩擦和冲击，可能会出现局部磨损现象。

这种情况下，可以采用修磨的方式恢复模具的正常工作状态。

（2）断裂：冲压模具在工作过程中，可能会因为材料过硬或设计不合理等因素导致断裂。

这时需要进行断裂部位的修复或更换。

（3）变形：冲压模具的工作过程中，由于受到高强度的力量作用，可能会出现变形问题。

这时需要通过热处理或其他方法来恢复模具的形状。

（4）卡料：冲压模具在工作过程中，可能会因为材料粘附或操作不当等原因导致卡料。

这时需要及时清理卡料，并检查模具是否有损坏。

2. 冲压模具维修的基本步骤（1）评估损坏程度：在进行冲压模具维修之前，需要对模具的损坏程度进行评估。

可以通过观察、测量等方法来判断模具是否需要维修以及需要维修的程度。

（2）选择维修方法：不同类型的模具损坏需要采取不同的维修方法。

根据实际情况，可以选择修磨、焊接、热处理等方法来修复模具。

（3）维修过程：在进行冲压模具维修时，需要根据实际情况选择合适的工具和设备。

同时，还需要做好安全保护措施，防止意外发生。

（4）维修后测试：在完成冲压模具维修之后，需要进行测试来确保模具的正常工作。

可以通过试模、检测等方法来验证维修效果。

3. 冲压模具维修的注意事项在进行冲压模具维修时，需要注意以下几点：（1）安全第一：冲压模具的维修过程中，需要严格遵守安全规定，防止发生意外。

同时，要保证修理工具的质量，避免损坏模具或造成进一步的损坏。

（2）维修专业性：冲压模具的维修需要有一定的专业知识和技术。

如果不具备相关能力，建议找专业的维修人员或厂家进行维修，以免造成更大的损失。

冲模具：常五大及其解决方案冲床便是一台冲压式压力机。

在普通生产中，冲压工艺由于比较传统机器加工来说有节约材料和成本，产量高，对操作者技能要求不高及通过种种模具使用能够做出机器加工所无法到达的产品这些长处，因此它的用处越来越普遍。

但随之而来的模具问题也会越来越多：(1)凸模磨损太快模具间隙偏小，通常模具总间隙为材料板厚的15% , 25%o凸凹模具的对中性不好，模座和模具导向组件及转塔镶套精度不够等情况形成模具出件不顺。

凸模温度过高，主要是由于长期不间断生产，使模具冲压形成冲头过热。

模具刃磨方法不对，形成模具退火，磨损加剧。

部分的单边冲切，如步冲、冲角或剪切时，铝合金门窗配件侧向力会使冲头倾向一边，该边的间隙减小，形成模具磨损严峻，假如机床模具安装精度不高，还可能会使冲头偏过上模，形成凸模和凹模破坏。

(2)模具带料问题模具带料会形成废料反弹，其相干要素：模具刃口的尖利程度，刃口的圆角越大，越容易形成废料回弹。

模具的入模量，机床每个上位的入模量是肯定的，模具大模量小，容易形成废料反弹。

模具的间隙需要合理，假如模具间隙不适宜，容易形成废料反弹。

被加工板材表是否存在较多的油物。

弹簧原件出现破坏。

防止模具带料的办法：运用专用的防带料凹模。

铝合金门窗配件模具经常刃磨保持尖利，并退磁处置。

增大凹模间隙。

接纳斜刃n模具替代平刃口模具。

模具安装退料器。

适当的增大模具的入模量。

检查模具弹簧或卸料套的磨损程度。

(3)模具对中性模具在运用时容易发作冲芯各侧地位的磨损量差别，有的部分有较大划痕，磨损较快，这种状况在细窄的长方模具上特别显着。

该问题主要缘由：机床转塔设计或加工精度不够.主要是上下转盘间模具安装座的对中性不好。

模具的设计或加上精度不能满意要求。

模具凸模的导套精度不足。

模具间隙选择不适宜。

模具安装座或模具导套由于长期运用磨损形成对中性欠好。

为防止模具磨损不同步，应：定期维护对中芯棒对机床转塔和安装座进行对中性检查调解。

五金冲压模具常见问题解决方案1.冲头使用前应注意2.冲模的安装与调试3.冲压毛刺4.跳废料5.压伤、刮伤6.工件折弯后外表面擦伤7.漏冲孔8.脱料不正常9.折弯边不平直，尺寸不稳定10.弯曲表面挤压料变薄11.凹形件底部不平12.不锈钢翻边变形13.材料扭曲14.模具严重磨损15.防止冲压噪音1.冲头使用前应注意①用干净抹布清洁冲头。

②查看表面是否有刮、凹痕。

如有，则用油石去除。

③及时上油防锈。

④安装冲头时小心不能有任何倾斜，可用尼龙锤之类的软材料工具把它轻轻敲正，只有在冲头正确定位后才能旋紧螺栓。

2.冲模的安装与调试安装与调校冲模必须特别细心。

因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。

无限位装置的冲模在上下模之间应加一块垫木板，在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。

按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10～15mm的位置，调节滑块连杆，移动模具，确保模柄对准模柄孔并达到合适的装模高度。

一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板T型螺栓均宜使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有一致而理想的预加夹紧力。

可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。

试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～5次确认模具运作正常后再试冲。

调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。

对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。

经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求，才能交付生产。

3.冲压毛刺①模具间隙过大或不均匀，重新调整模具间隙。
