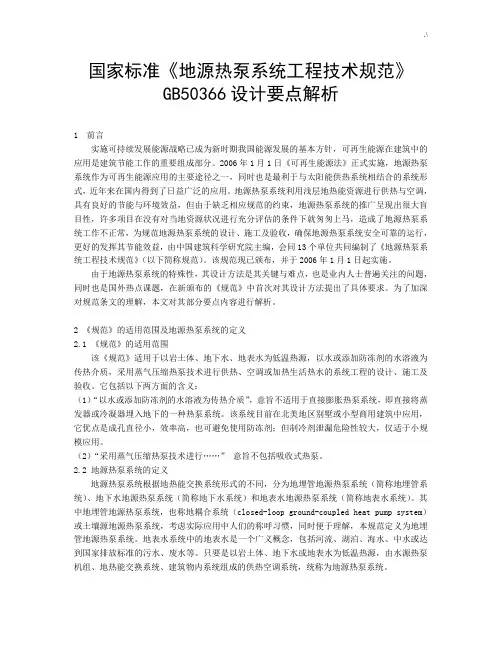

国家标准《地源热泵系统工程技术规范》GB50366-20xx设计要点解析
中国建筑科学研究院空气调节研究所邹x 徐x 冯x
摘要：本文针对不同地源热泵系统的特点，结合《规范》条文，对地源热泵系统设计特点、方法及要点进行了深入分析，为地源热泵系统的设计提供指导。
关键词：地源热泵系统、设计要点、系统优化
1 前言
实施可持续发展能源战略已成为新时期我国能源发展的基本方针，可再生能源在建筑中的应用是建筑节能工作的重要组成部分。20x年x月x日《可再生能源法》正式实施，地源热泵系统作为可再生能源应用的主要途径之一，同时也是最利于与太阳能供热系统相结合的系统形式，近年来在国内得到了日益广泛的应用。地源热泵系统利用浅层地热能资源进行供热与空调，具有良好的节能与环境效益，但由于缺乏相应规范的约束，地源热泵系统的推广呈现出很大盲目性，许多项目在没有对当地资源状况进行充分评估的条件下就匆匆上马，造成了地源热泵系统工作不正常，为规范地源热泵系统的设计、施工及验收，确保地源热泵系统安全可靠的运行，更好的发挥其节能效益，由中国建筑科学研究院主编，会同13个单位共同编制了《地源热泵系统工程技术规范》（以下简称规范）。该规范现已颁布，并于20x年x月x日起实施。
由于地源热泵系统的特殊性，其设计方法是其关键与难点，也是业内人士普遍关注的问题，同时也是国外热点课题，在新颁布的《规范》中首次对其设计方法提出了具体要求。为了加深对规范条文的理解，本文对其部分要点内容进行解析。
2 《规范》的适用范围及地源热泵系统的定义
2.1 《规范》的适用范围
该《规范》适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。它包括以下两方面的含义：
（1）“以水或添加防冻剂的水溶液为传热介质”，意旨不适用于直接膨胀热泵系统，即直接将蒸发器或冷凝器埋入地下的一种热泵系统。该系统目前在北美地区别墅或小型商用建筑中应用，它优点是成孔直径小，效率高，也可避免使用防冻剂；但制冷剂泄漏危险性较大，仅适于小规模应用。
（2）“采用蒸气压缩热泵技术进行……”意旨不包括吸收式热泵。
2.2 地源热泵系统的定义
地源热泵系统根据地热能交换系统形式的不同，分为地埋管地源热泵系统（简称地埋管系统）、地下水地源热泵系统（简称地下水系统）和地表水地源热泵系统（简称地表水系统）。其中地埋管地源热泵系统，也称地耦合系统（closed-loop ground-coupled heat pump system）
或土壤源地源热泵系统，考虑实际应用中人们的称呼习惯，同时便于理解，本规范定义为地埋管地源热泵系统。地表水系统中的地表水是一个广义概念，包括河流、湖泊、海水、中水或达到国家排放标准的污水、废水等。只要是以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统，统称为地源热泵系统。
3 地源热泵系统的设计特点
（1）地源热泵系统受低位热源条件的制约
●对地埋管系统，除了要有足够埋管区域，还要有比较适合的岩土体特性。坚硬的岩土体将
增加施工难度及初投资，而松软岩土体的地质变形对地埋管换热器也会产生不利影响。为此，工程勘察完成后，应对地埋管换热系统实施的可行性及经济性进行评估。
●对地下水系统，首先要有持续水源的保证，同时还要具备可靠的回灌能力。《规范》中强制
规定“地下水换热系统应根据水文地质勘察资料进行设计，并必须采取可靠回灌措施，确保置换冷量或热量后的地下水全部回灌到同一含水层，不得对地下水资源造成浪费及污染。
系统投入运行后，应对抽水量、回灌量及其水质进行监测。”
●对地表水系统，设计前应对地表水系统运行对水环境的影响进行评估；地表水换热系统设
计方案应根据水面用途，地表水深度、面积，地表水水质、水位、水温情况综合确定。
（2）地源热泵系统受低位热源的影响很大
低位热源的不定因素非常多，不同的地区、不同的气象条件，甚至同一地区，不同区域，低位热源也会有很大差异，这些因素都会对地源热泵系统设计带来影响。如地埋管系统，岩土体热物性对地埋管换热器的换热效果有很大影响，单位管长换热能力差别可达3倍或更多。
（3）设计相对复杂
●低位热源换热系统是地源热泵系统特有的内容，也是地源热泵系统设计的关键和难点。地
下换热过程是一个复杂的非稳态过程，影响因素众多，计算过程复杂，通常需要借助专用软件才能实现；
●地源热泵系统设计应考虑低位热源长期运行的稳定性。方案设计时应对若干年后岩土体的
温度变化；地下水水量、温度的变化，地表水体温度的变化进行预测，根据预测结果确定应采用的系统方案；
●地源热泵系统与常规系统相比，增加了低位热源换热部分的投资，且投资比例较高，为了
提高地源热泵系统的综合效益，或由于受客观条件限制，低位热源不能满足供热或供冷要求时，通常采用混合式地源热泵系统，即采用辅助冷热源与地源热泵系统相结合的方式。
确定辅助冷热源的过程，也就是方案优化的过程，无形中提高了方案设计的难度。
4 地源热泵系统设计要点
4.1 地埋管系统
由于地埋管系统通过埋管换热方式将浅层地热能资源加以利用，避免了对地下水资源的依赖，近年来得到了越来越广泛的应用。但地埋管系统的设计方法一直没有明确规定，通常设计
