内冷水质标准

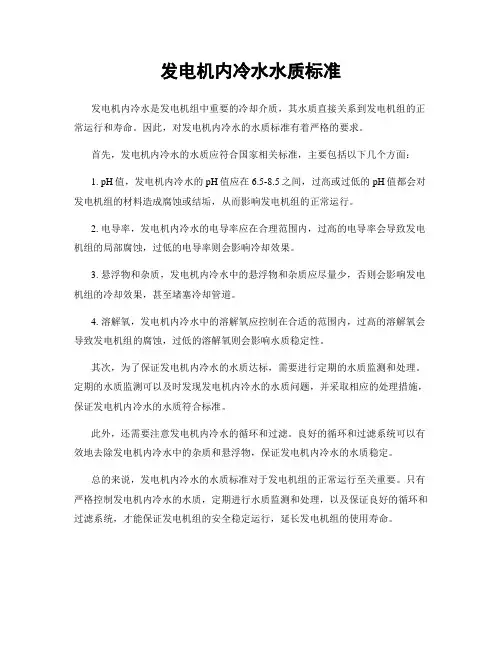

发电机内冷水水质标准
发电机内冷水是发电机组中重要的冷却介质，其水质直接关系到发电机组的正常运行和寿命。

因此，对发电机内冷水的水质标准有着严格的要求。

首先，发电机内冷水的水质应符合国家相关标准，主要包括以下几个方面：
1. pH值，发电机内冷水的pH值应在6.5-8.5之间，过高或过低的pH值都会对发电机组的材料造成腐蚀或结垢，从而影响发电机组的正常运行。

2. 电导率，发电机内冷水的电导率应在合理范围内，过高的电导率会导致发电机组的局部腐蚀，过低的电导率则会影响冷却效果。

3. 悬浮物和杂质，发电机内冷水中的悬浮物和杂质应尽量少，否则会影响发电机组的冷却效果，甚至堵塞冷却管道。

4. 溶解氧，发电机内冷水中的溶解氧应控制在合适的范围内，过高的溶解氧会导致发电机组的腐蚀，过低的溶解氧则会影响水质稳定性。

其次，为了保证发电机内冷水的水质达标，需要进行定期的水质监测和处理。

定期的水质监测可以及时发现发电机内冷水的水质问题，并采取相应的处理措施，保证发电机内冷水的水质符合标准。

此外，还需要注意发电机内冷水的循环和过滤。

良好的循环和过滤系统可以有效地去除发电机内冷水中的杂质和悬浮物，保证发电机内冷水的水质稳定。

总的来说，发电机内冷水的水质标准对于发电机组的正常运行至关重要。

只有严格控制发电机内冷水的水质，定期进行水质监测和处理，以及保证良好的循环和过滤系统，才能保证发电机组的安全稳定运行，延长发电机组的使用寿命。

DL／T 801—2002大型发电机内冷却水质及系统技术要求目次前言 (1)引言 (2)1范围 (3)2引用标准 (3)3内冷却水质及内冷却水系统运行监督 (3)4测量方法 (4)5内冷却水系统配置 (4)6内冷却水系统的水冲洗和化学清洗 (4)前言DL／F 801--2002《大型发电机内冷却水质及系统技术要求》由四部分组成。

——水质的六项限值及内冷却水系统的运行监督；——限值的测量方法；－一内冷却水系统的配置；——内冷却水系统的水冲洗和化学清洗。

本标准根据国家经济贸易委员会电力司《关于确认1998年度电力行业标准制、修订计划项目的通知》([1999]40号文)中第23项《发电机内冷水水质监督导则》下达了编制任务。

本标准为首次制定。

本标准由电力行业电机标准化技术委员会提出并归口。

本标准负责起草单位：湖北省电力公司、湖北省电力试验研究院。

本标准主要起草人：周世平、阮羚、喻亚非、刘忠秀、许维宗、阮仕荣。

本标准由电力行业电机标准化技术委员会负责解释。

引言发电机内冷却水系统及水质的完好情况，是直接影响大型水内冷发电机安全运行和经济运行的重要环节，迄今尚无独立的发电机内冷却水的专用监督标准或规程，长期以来只有GB 12145《火力发电机组及蒸气动力设备水气质量》和DL 56l《火力发电厂水汽化学监督导则》中仅有pH值、电导率和硬度三项限值的一个相同的表格作监督依据，显然无法满足当前大型发电机组关于保证安全运行的技术要求。

本标准纳人了六项水质监督标准，限值的取值更接近大型发电机的运行实际，规范、统一了测量方法；标准明确了内冷却水系统的配置及其运行，对监督超标发现的问题提供了处理措施，目的在于提高大型发电机组安全运行的水平。

大型发电机内冷却水质及系统技术要求1范围本标准规定了额定容量为200Mw及以上水内冷绕组汽轮发电机的内冷却水水质标准及系统的清洗处理措施。

本标准适用于额定容量为200MW及以上水内冷绕组的汽轮发电机。

大型发电机内冷却水质及系统技术要求ICS 27.100 DL F23备案号:中华人民共和国电力行业标准DL/T 801—2010代替DL/T 801—2002大型发电机内冷却水质及系统技术要求Requirements for internal cooling water quality andIt’s system in large generators2010年12月30日发布 2011年05月01日实施中华人民共和国国家能源局发布目次前言 ..................................................................... ............ I 1 范围 ..................................................................... .......... 1 2 规范性引用文件 .....................................................................1 3 内冷却水 ..................................................................... ...... 1 4 内冷却水系统 ..................................................................... .. 2 5 内冷却水系统的运行监督 ............................................................. 3 6 化学测量方法 ..................................................................... .. 4 7 化学清洗 ..................................................................... ...... 4 附录 A(资料性附录)与铜腐蚀有关的曲线 (5)前言本标准根据《国家发展改革委办公厅关于印发2008行业标准计划的通知》(发改办工业[2008]1242号)的安排，对DL/T 801—2002进行修订。

探讨发电机冷却水水质标准摘要：发电机冷却水控制ｐＨ、电导率和水中铜离子含量，是为了保证发电机有足够的电气绝缘性能和防止对空芯铜导线产生侵蚀性。

发电机冷却水水质标准有ＳＤ163—1985、ＧＢ12145—1989、ＧＢ7604—1986，其控制指标各异。

阐述了三个标准中电导率、ｐＨ不同的原因，根据理论计算和实际分析，按ＳＤ163—1985控制电导率在5.0μＳ/ｃｍ以内，既能保证发电机的电气绝缘性能，又可通过提高ｐＨ值或向冷却水中加入缓蚀剂，达到防腐目的。

因此，建议采用ＳＤ163—1985作为发电机冷却水水质标准。

关键词：发电机冷却水；铜腐蚀；电气绝缘性能由于水内冷发电机具有单机容量大、体积小、重量轻等特点，因此，在电厂中得到广泛应用。

国外大型水内冷机组采用的是全密闭式冷却水系统，系统内充以惰性气体，维持正压，防止氧和二氧化碳的进入，并用除氧装置和混和床来控制电导率及去除铜离子，调节冷却水水质无氧，从而提高发电机的绝缘性能和防止腐蚀。

国内由于投资及多方面的原因，做到完全密封比较困难。

一般采用敞开式冷却水系统。

不论是密闭式还是敞开式，冷却水电导率的控制在国内外差异较大，一般在0.5～10μＳ/ｃｍ。

电导率控制的高低，应从电气绝缘性能和腐蚀角度考虑。

冷却水电导率越小，电气绝缘性能越好，但水质的ｐＨ不易控制，ｐＨ偏低，易发生铜腐蚀。

应寻求一个既能保证发电机绝缘性能，又能防止铜管腐蚀的控制标准。

1 发电机冷却水控制标准1.1 发电机冷却水水质的要求由于发电机冷却水是在高压电场中作冷却介质。

应以保证发电机安全、经济运行为前提，其基本要求是： (1)有足够的绝缘性能，即较低的电导率。

电导率高，冷却水中的离子含量多，在电场作用下会导电，而水系统的外壳接地。

所以，发电机冷却水水质不良会引起发电机绕阻对地短路，导致泄漏电流和损耗增加，严重时还会发生电气闪络，闪络时除了泄漏电流急剧增大外，还会引起闪络部位的水沸腾，形成高压的水和蒸汽混合物，破坏了冷却水的正常循环，甚至损坏设备。

空调用水及冷却水水质标准DB131/T143-94
1、主题内容与适用范围
本标准规定了旅游（涉外）宾馆、饭店、高层建筑等中央空调用水和冷却水的水质指标及相应的水处理推荐药剂主剂的控制指标。

本标准适用于一至五星级标准的旅游（涉外）宾馆、饭店、高层建筑均应参照执行，凡具有中央空调的其他行业，可供参考。

2、引用标准
GB5749《生活饮用水卫生标准》
GB5750《生活饮用水标准检验法》
GB1576《低压锅炉水质标准》
3、技术要求
中央空调用水及冷却水水质指标应符合附录Ａ表１的要求。

4、水处理管理
①应根据具体情况选择适当的水处理方案和相应的药剂。

②加药处理时应采用无毒无公害药剂，并考虑药剂间的相容性。

③水处理的工作人员应根据需要按时检验水质和药剂，•并根据化验结果调
整水处理状况。

附录A表1 水处理水质指标及试验分析方法。

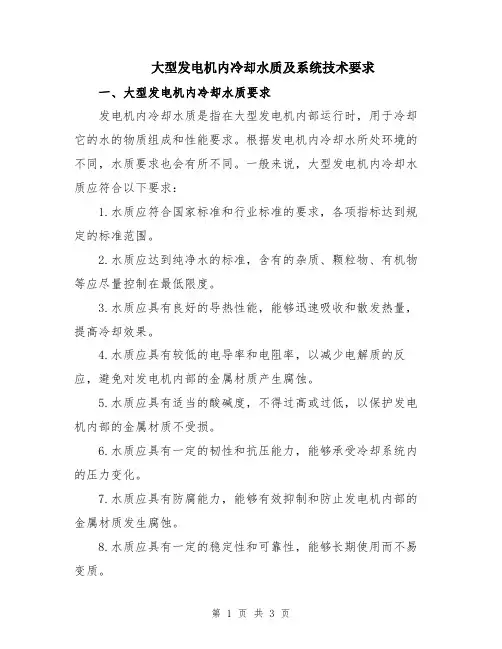

大型发电机内冷却水质及系统技术要求一、大型发电机内冷却水质要求发电机内冷却水质是指在大型发电机内部运行时，用于冷却它的水的物质组成和性能要求。

根据发电机内冷却水所处环境的不同，水质要求也会有所不同。

一般来说，大型发电机内冷却水质应符合以下要求：1.水质应符合国家标准和行业标准的要求，各项指标达到规定的标准范围。

2.水质应达到纯净水的标准，含有的杂质、颗粒物、有机物等应尽量控制在最低限度。

3.水质应具有良好的导热性能，能够迅速吸收和散发热量，提高冷却效果。

4.水质应具有较低的电导率和电阻率，以减少电解质的反应，避免对发电机内部的金属材质产生腐蚀。

5.水质应具有适当的酸碱度，不得过高或过低，以保护发电机内部的金属材质不受损。

6.水质应具有一定的韧性和抗压能力，能够承受冷却系统内的压力变化。

7.水质应具有防腐能力，能够有效抑制和防止发电机内部的金属材质发生腐蚀。

8.水质应具有一定的稳定性和可靠性，能够长期使用而不易变质。

二、大型发电机内冷却系统技术要求大型发电机内冷却系统是指用于冷却大型发电机的一套完整的、高效的冷却系统。

为了保证大型发电机的正常运行和寿命，冷却系统的设计和运行要符合一定的技术要求：1.冷却系统的设计应合理，包括水路系统、散热系统和调节系统等。

2.冷却系统的水路应保证流通畅通，通过流量计和水位计来监测和调整水流量和水位。

3.冷却系统应具备自动控制功能，能够根据发电机的工作状态自动调整冷却水的流量和温度。

4.冷却系统的散热系统要设计合理，具有足够的散热面积和散热能力，以保证发电机的散热效果。

5.冷却系统应具有较低的能耗和较高的效率，以减少对发电机额外负荷的影响。

6.冷却系统应具备可靠性和安全性，能够自动检测和排除故障，保证发电机的安全运行。

7.冷却系统应具有良好的冷却效果，能够迅速降低发电机的温度，避免过热引发的故障。

8.冷却系统应具有一定的维护性和耐用性，能够长期稳定运行而不易损坏。

总结起来，大型发电机内冷却水质及系统技术要求包括水质的纯净度、导热性能、电导率、酸碱度、韧性、抗压能力、防腐性能、稳定性等方面的要求；冷却系统的设计合理性、水路流通畅通、自动控制功能、散热效果、能耗和效率、可靠性和安全性等方面的要求。

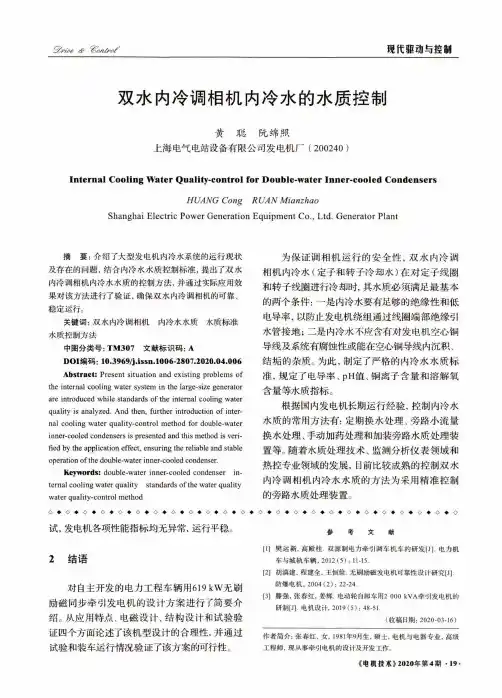

現代驱动与控制双水内冷调相机内冷水的水质控制黄聪阮绵照上海电气电站设备有限公司发电机厂（200240 )Internal Cooling Water Quality-control for Double-water Inner-cooled CondensersHUANG Cong R UAN MianzhaoShanghai Electric Power Generation Equipment Co.,Ltd.Generator Plant摘要：介绍了大型发电机内冷水系统的运行现状及存在的问题，结合内冷水水质控制标准，提出了双水内冷调相机内冷水水质的控制方法，并通过实际应用效果对该方法进行了验证，确保双水内冷调相机的可靠、稳定运行。

关键词：双水内冷调相机内冷水水质水质标准水质控制方法中图分类号：T M307文献标识码：ADOI 编码：10.3969/j.issn.l006-2807.2020.04.006 Abstract: Present situation and existing problems of the internal cooling water system in the large-size generator are introduced while standards of the internal cooling water quality is analyzed. And then, further introduction of inter­nal cooling water quality-control method for double-water inner-cooled condensers is presented and this method is veri­fied by the application effect, ensuring the reliable and stable operation of the double-water inner-cooled condenser.Keywords: double-water inner-cooled condenser in­ternal cooling water quality standards of the water quality water quality-control method为保证调相机运行的安全性，双水内冷调相机内冷水（定子和转子冷却水）在对定子线圈 和转子线圈进行冷却时，其水质必须满足最基本 的两个条件：一是内冷水要有足够的绝缘性和低 电导率，以防止发电机绕组通过线圈端部绝缘引 水管接地；二是内冷水不应含有对发电机空心铜 导线及系统有腐蚀性或能在空心铜导线内沉积、结垢的杂质。

发电机内冷却水处理第一节有关内冷却水的标准1 有关发电机内冷却水水质标准有四个标准涉及到发电机内冷水的指标，它们是《火力发电厂水汽化学监督导则》DL/T 561-95、《火力发电机组及蒸汽动力设备水汽质量》标准GB/T 12145-1999、《大型发电机内冷却水质及系统技术要求》DL/T 801-2002和《电力基本建设热力设备化学监督导则》DL/T 889-2004。

为了减轻发电机铜线棒的腐蚀，应尽量提高发电机内冷却水的pH值。

除了要严格控制补充水的质量外，有条件时还应对冷却水系统采取密封措施。

对于采用凝结水作为补充水时，应注意硬度指标，在凝汽器泄漏时不得用凝结水作为补充水。

在以上四个标准中，DL/T 801-2002规定的化学指标最为严格，但规定的铜指标偏高，如果偏上限运行，容易发生铜腐蚀产物的沉积，最好控制在20μg/L 以下。

1.1 DL/T 561-95中的规定DL/T 561-95中第4.1.9项规定见表10-1。

表10-1水内冷发电机的冷却水质量标准处理方式电导率(25℃) μS/cm 铜μg/LpH (25℃)添加缓蚀剂≤10≤40> 6.8 不加缓蚀剂≤10≤40> 7.01.2 GB/T 12145-1999中的规定在GB/T 12145-1999中第11项规定见表10-2。

表10-2 双水内冷和转子独立循环的冷却水质量标准电导率(25℃) μS/cm 铜μg/L pH (25℃)≤2.0≤40> 6.8 冷却水的硬度按发电机的功率规定为：200MW以下不大于10μmol/L；200MW以上不大于2μmol/L。

1.3 DL/T 801-2002中的规定在DL/T 801-2002中第3项“内冷却水质及内冷却水系统运行监督”中规定如下。

（1）水质要求发电机内冷却水应采用除盐水或凝结水。

当发现汽轮机凝汽器有循环水漏人时，内冷却水的补充水必须用除盐水。

水质要求见表10-3。

中华人民共和国循环冷却水的水质标准中华人民共和国化工行业标准HG2230─91循环冷却水测定方法韶关佳铭环保科技有限公司总硬度的测定一、试剂1、EDTA标准溶液：c（EDTA）=0.01mol/L2、氨性缓冲液：（PH=10）称取20克分析纯氯化氨(NH 4Cl)溶于50mL蒸馏水中,加入100mL分析纯氨水,用蒸馏水稀释至1000mL,混匀。

3、铬黑T指示剂：称取0.5克铬黑T，加入100克固体分析纯氯化纳放入研钵中研磨均匀细面，放入小广口瓶塞紧备用。

二、操作步骤1、吸取水样25mL于250mL三角瓶中。

2、加入氨性缓冲液5mL，此时水样的PH值为10，加铬黑T指示剂一小勺（约30mg),立即用EDTA标准液滴定，滴至溶液由红色变为兰色为终点。

记下EDTA消耗量V (mL)。

1V1×C×1000总硬度（以CaCO 3计mg/L)=────────×100.09V式中：V 1──EDTA标准溶液用量（mL）；C──EDTA标准溶液浓度（mol/L）；V──水样体积（mL）；100.09──CaCO3的摩尔质量（g/mol）；钙离子的测定一、试剂1、20％KOH溶液：称取20克KOH（分析纯）溶于80mL蒸馏水中。

2、1+2三乙醇胺：1体积三乙醇胺（化学纯）与2体积的蒸馏水混匀。

3、钙红指示剂：称取1克钙红指示剂和100克分析纯氯化钠混合均匀。

4、EDTA标准溶液：c（EDTA）=0.01mol/L。

二、操作步骤用移液管吸取水样25ml于250mL三角瓶中，加入1+2的三乙醇胺2mL。

在摇动下加入20％KOH 5mL，钙红指示剂1小勺（约30mg),用EDTA标准溶液滴定至溶液由红色变为兰色为终点。

记下EDTA标准液的消耗量V 2。

V1×C×1000Ca2+（以CaCO 3计mg/L）=─────────×100.09V式中：V 1──滴定消耗的EDTA量（mL）；C──EDTA标准液浓度（mol/L ）；V──水样体积（mL)；100.09──CaCO3 的摩尔质量（g/mol ）。
