下载文档原格式
钢的五种热处理工艺热处理工艺——表面淬火、退火、正火、回火、调质工艺：1、把金属材料加热到相变温度（700度）以下，保温一段时间后再在空气中冷却叫回火。
2、把金属材料加热到相变温度（800度）以上，保温一段时间后再在炉中缓慢冷却叫退火。
3、把金属材料加热到相变温度（800度）以上，保温一段时间后再在特定介质中（水或油）快速冷却叫淬火。
◆表面淬火•钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。
在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。
由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。
根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。
感应表面淬火后的性能:1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3单位（HRC）。
2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。
这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。
3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。
对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。
一般硬化层深δ＝（10～20）％D。
较为合适，其中D。
为工件的有效直径。
◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。
总之退火组织是接近平衡状态的组织。
•退火的目的①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。
②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。
淬火HardeningorQuenchingcuihuǒ(行业内，淬读"zàn"音，即读“zànhuǒ〞〕钢的淬火是将钢加热到临界温度Ac3〔亚共析钢〕或Ac1〔过共析钢〕以上某一温度，保温一段时刻，使之全部或局部奥氏体[1]化，然后以大于临界冷却速度的冷速快冷到Ms以下〔或Ms四面等温〕进行马氏体〔或贝氏体〕转变的热处理工艺。
通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。
淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲乏强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。
也能够通过淬火满足某些特种钢材的的铁磁性、耐蚀性等特别的物理、化学性能。
淬火能使钢强化的全然缘故是相变，即奥氏体组织通过相变而成为马氏体组织〔或贝氏体组织〕。
钢淬火工艺最早的应用见于河北易县燕下都遗址出土的战国时代的钢制兵器。
淬火工艺最早的史料记载见于?汉书.王褒传?中的“清水焠其峰〞。
“淬火〞在专业文献上，人们写的是“淬火〞，而读起来又称“蘸火〞。
“蘸火〞已成为专业口头交流的习用词，但文献中又瞧不到它的存在。
也确实是根基讲，淬火是标准词，人们不读它，“蘸火〞是常用词，人们却不写它，这是我国文字中不多见的现象。
淬火是“蘸火〞的正词，淬火的古词为蔯火，本义是灭火，引申义是“将高温的物体急速冷却的工艺〞。
“蘸火〞是冷僻词，属于现代词，是文字改革后出现的产物，“蘸〞字本义与淬火无关。
“蘸火〞本词为“湛火〞，“湛〞字读音同“蘸〞，而其字形又与水、火有关，符合“水与火合为蔯〞之意，字义与“淬火〞相通。
“湛火〞为本词，“蘸火〞那么为假借词。
淬火将金属工件加热到某一适当温度并维持一段时刻，随即浸进淬冷介质中快速冷却的金属热处理工艺。
常用的淬冷介质有盐水、水、矿物油、空气等。

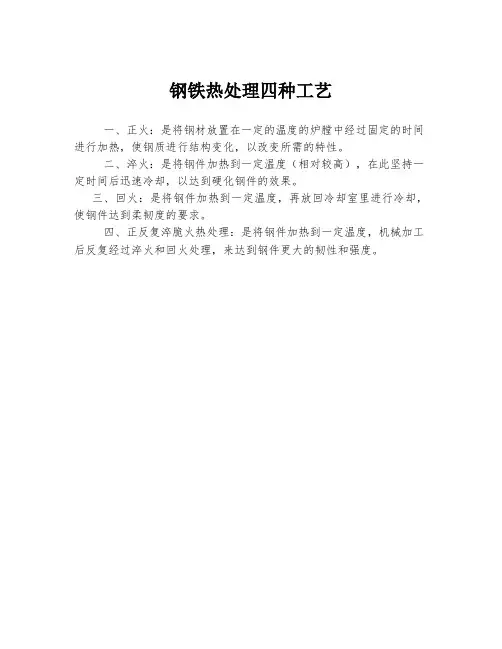

钢铁热处理四种工艺
一、正火：是将钢材放置在一定的温度的炉膛中经过固定的时间进行加热，使钢质进行结构变化，以改变所需的特性。
二、淬火：是将钢件加热到一定温度（相对较高），在此坚持一定时间后迅速冷却，以达到硬化钢件的效果。
三、回火：是将钢件加热到一定温度，再放回冷却室里进行冷却，使钢件达到柔韧度的要求。
四、正反复淬脆火热处理：是将钢件加热到一定温度，机械加工后反复经过淬火和回火处理，来达到钢件更大的韧性和强度。
